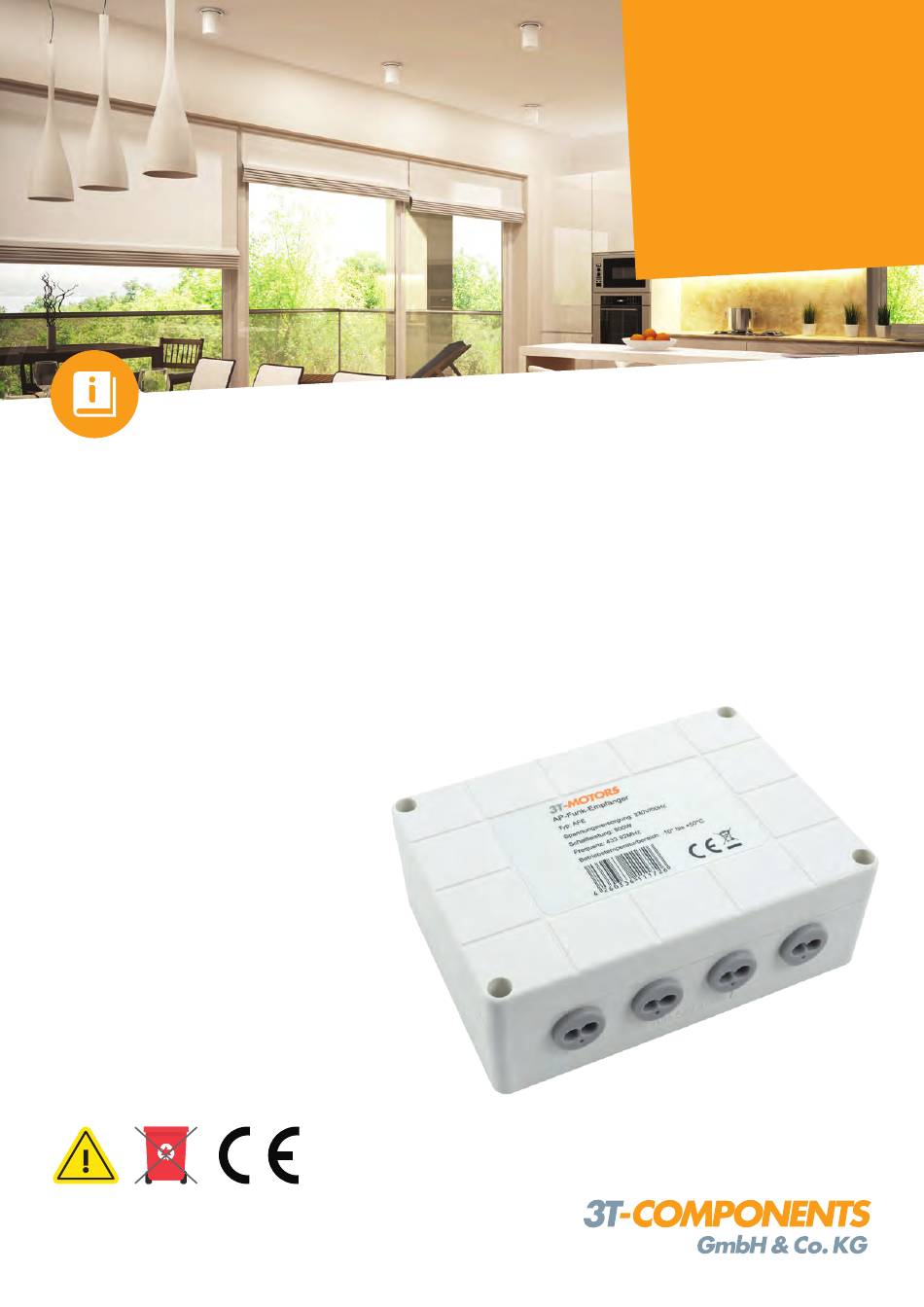

3t-components WEF1 Montage- & Bedienungs-Anleitung
Inhaltsverzeichnis
Quicklinks
MONTAGE- &
BEDIENUNGSANLEITUNG
Anweisungen und Hinweise für die Installation und Bedienung
AP-Funk-Empfänger AFE
Achtung:
Für die Sicherheit von Personen ist es wichtig,
sich an diese Anweisungen zu halten.
Die vorliegende Anleitung für zukünftiges
Nachschlagen aufbewahren.
www.3t-components.de
|
WEEE-Reg.-Nr.: DE 77028333
INTELLIGENTE
ANTRIEBE &
STEUERUNGEN
FÜR ROLLLÄDEN
UND MARKISEN
Inhaltsverzeichnis
Verwandte Anleitungen für 3t-components WEF1
Inhaltszusammenfassung für 3t-components WEF1
- Seite 1 UND MARKISEN MONTAGE- & BEDIENUNGSANLEITUNG Anweisungen und Hinweise für die Installation und Bedienung AP-Funk-Empfänger AFE Achtung: Für die Sicherheit von Personen ist es wichtig, sich an diese Anweisungen zu halten. Die vorliegende Anleitung für zukünftiges Nachschlagen aufbewahren. www.3t-components.de WEEE-Reg.-Nr.: DE 77028333...
-
Seite 2: Inhaltsverzeichnis
Alle Inhalte dieser Anleitung, insbesondere Texte, Fotografien und Grafiken, www.3t-components.de sind urheberrechtlich geschützt. Das Urheberrecht liegt, soweit nicht ausdrück- lich anders gekennzeichnet, bei der 3T-Components GmbH & Co. KG. Bitte fragen Sie uns, falls Sie die Inhalte dieses Dokuments verwenden möchten. AP-Funk-Empfänger AFE | Inhaltsverzeichnis... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Vor Inbetriebnahme bitte diese wichtigen Sicherheitshinweise lesen! Eine falsche Montage kann folgenschwere Personen- und Sachschäden verursachen. Der Garantieanspruch erlischt bei Nichtbeachtung dieser Benutzerinformation mit allen enthaltenen Hinweisen und Bestimmungen. Bei Nichtbeachtung dieser Anleitung haftet der Hersteller oder Anbieter nicht für entstandene Personen- und Sachschäden. ALLGEMEINE SICHERHEITSHINWEISE Lebensgefahr durch Stromschlag bei Arbeiten an elektrischen Anlagen. -
Seite 4: Funktionsübersicht
FUNKTIONSÜBERSICHT Auf-Putz-Funk-Empfänger zur Schaltung von Jalousie-, • Rollladen-, Markisen- und Torantrieben IP54 Bis zu 20 Sender der 3T-Funkreihe speicherbar • Mehrere Funkempfänger können zu einer Gruppe • programmiert werden Für Innen- und Außenbereich geeignet • (wassergeschützt, IP54) Buzzer Programmtaste Motor Motor (Innen) (Aussen) -
Seite 5: Installationsdistanz
INSTALLATIONSDISTANZ Mindestabstand zwischen Empfänger und Empfänger: 0,2 m 20 cm Empfänger 1 Empfänger 2 ANSCHLUSSPLAN Anschlüsse (von links nach rechts) Schutzleiter : PE Schutzleiter Netz : PE Schutzleiter Motor Rohrmotor / Netz Auffahrt Motor Abfahrt Motor C: Neutralleiter Motor N: Neutralleiter Netz L: L1 230 VAC Jalousietaster optional anschließbar: Doppelwipp-Taster... -
Seite 6: Programmierung
PROGRAMMIERUNG Wichtig beim Einlernen, Ändern oder Löschen von Sendern: Es darf nur ein betreffender Motor auf Spannung geschaltet werden! Mehrere Funkempfänger können mit gleichem Sendekanal zu einer Gruppe programmiert werden. Einlernen der Sender auf Die Programmierung (Drücken der Tasten) muß innerhalb 10 Sek. erfolgen, ansonsten geht das System in seinen Ursprungszustand zurück. -
Seite 7: Eu Konformitätserklärung
3T Components GmbH & Co. KG Grete-Schickedanz-Str. 5 55545 Bad Kreuznach Deutschland erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt Geräteart: Funkempfänger für Rohrmotoren Modell Artikelnummer WEF1 WETF1 UPE1 AFE/LED die grundlegenden Anforderungen der aufgeführten EG/EU-Richtlinien erfüllt: 2014/30/EU EMV-Richtlinie 2014/53/EU RED-Richtlinie... -
