MONTAGE- &
BEDIENUNGSANLEITUNG
Anweisungen und Hinweise für die Installation und Bedienung

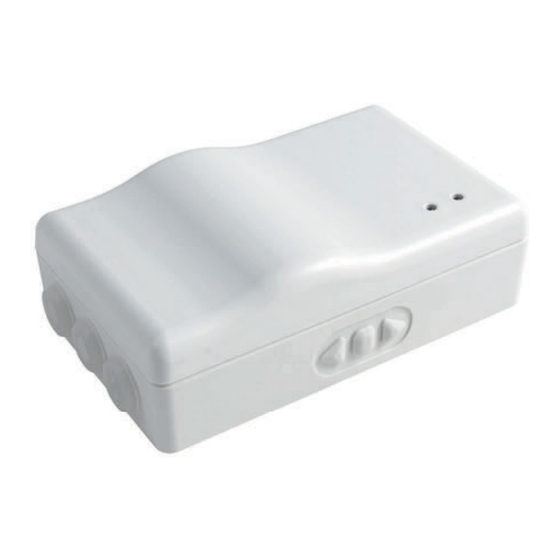

AP-Funk-Empfänger AFE/LED
AP-Funk-Empfänger AFE/LED
Achtung:
Für die Sicherheit von Personen ist es wichtig,
sich an diese Anweisungen zu halten.
Die vorliegende Anleitung für zukünftiges
Nachschlagen aufbewahren.
www.3t-components.de
|
WEEE-Reg.-Nr.: DE 77028333
INTELLIGENTE
ANTRIEBE &
STEUERUNGEN
FÜR ROLLLÄDEN
UND MARKISEN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für 3t-components AFE/LED
Inhaltszusammenfassung für 3t-components AFE/LED
- Seite 1 STEUERUNGEN FÜR ROLLLÄDEN UND MARKISEN MONTAGE- & BEDIENUNGSANLEITUNG Anweisungen und Hinweise für die Installation und Bedienung AP-Funk-Empfänger AFE/LED AP-Funk-Empfänger AFE/LED Achtung: Für die Sicherheit von Personen ist es wichtig, sich an diese Anweisungen zu halten. Die vorliegende Anleitung für zukünftiges Nachschlagen aufbewahren.
-
Seite 2: Inhaltsverzeichnis
Alle Inhalte dieser Anleitung, insbesondere Texte, Fotografien und Grafiken, www.3t-components.de sind urheberrechtlich geschützt. Das Urheberrecht liegt, soweit nicht ausdrück- lich anders gekennzeichnet, bei der 3T-Components GmbH & Co. KG. Bitte fragen Sie uns, falls Sie die Inhalte dieses Dokuments verwenden möchten. AP-Funk-Empfänger AFE/LED | Inhaltsverzeichnis... -
Seite 3: Sicherheitshinweise
Dieses Symbol zeigt wichtige Informationen Zum elektrischen Anschluß des Empfängers und der Rohrmotoren muss am Montageort ein • an, die den sicheren und bestimmungs- 230 V / 50 Hz Stromanschluss mit Sicherung vorhanden sein. gemäßen Gebrauch des Gerätes gewährleisten können. AP-Funk-Empfänger AFE/LED | Sicherheitshinweise... -
Seite 4: Funktionsübersicht
Betriebstemperaturbereich -10 °C bis +50 °C Frequenz 433,92 MHz ca. 35 Meter im Innenbereich / 200 Meter im Außenbereich Reichweite Maße (LxBxH) 133x80x45 mm Kanäle kann max. 20 Senderkanäle abspeichern Kompatibilität kompatibel zu allen 3T-Funksendern 4260601760581 AP-Funk-Empfänger AFE/LED | Funktionsübersicht... -
Seite 5: Installationsdistanz
1) Anschluss LED Plus 2) blau = N Neutralleiter 2) schwarz = Ab- bzw. Auffahrt 2) Anschluss LED Minus 3) grün/gelb = PE Schutzleiter 3) braun = Ab- bzw. Auffahrt 4) grün/gelb = PE Schutzleiter AP-Funk-Empfänger AFE/LED | Installation / Anschlussplan... -
Seite 6: Programmierung
Achtung! Löscht alle eingelernten Sender im Empfänger. Programm LED blinkt kurz und geht aus Alle Kanäle + Sender Spannungsversorgung erfolgreich eingeschaltet lassen. Stop-Taste und Ab-Taste gelöscht gleichzeitig 6 Sek. Alle Empfänger auf Spannung geschaltet lassen. drücken AP-Funk-Empfänger AFE/LED | Programmierung... -
Seite 7: Betriebsmodus Rollladen & Jalousie
Betriebsmodus Jalousie: Tipp-Betrieb möglich. Erst wenn die Richtungstaste länger als 2 Sek. gedrückt wird erfolgt Selbsthaltung. Lichtsteuerung: Nur in Verbindung mit Funk-Hand- sender HSFL mit Lichtsteuerung. Spannungsversorgung eingeschaltet lassen. 1 x Licht-Taste drücken Licht aktiviert 1 x Licht-Taste drücken Licht deaktiviert AP-Funk-Empfänger AFE/LED | Programmierung... -
Seite 8: Eu Konformitätserklärung
EN 301 489-3 V1.6.1 EN 300 220-2 V3.1.1 EN 61058-1:2002/A2:2008 EN 61058-1/A2:2008 EN 60669-1:1999/A2:2008 EN 60669-2-1:2004/A12:2010 EN 50581:2012 Bevollmächtigter zur Zusammenstellung der technischen Unterlagen: Name, Position: Patrick El Hadj-Henni, Geschäftsführer Wallertheim, 06.03.2019 ……………………………. ………………………….. Datum Unterschrift AP-Funk-Empfänger AFE/LED | EU Konformitätserklärung... -
Seite 9: Email: Info@3T-Components.de
UND MARKISEN Social Media Links Infos, News und Tipps zu Rollladen, Markise, Smart Home und mehr: www.facebook.com/3TComponents bit.ly/youtube-3TComponents 3T-Components GmbH & Co. KG Bahnhofstr. 34 55578 Wallertheim Email: info@3t-components.de Tel: +49 (0) 6732-600 03 69 Fax: +49 (0) 6732-600 54 30 www.3t-components.de...
