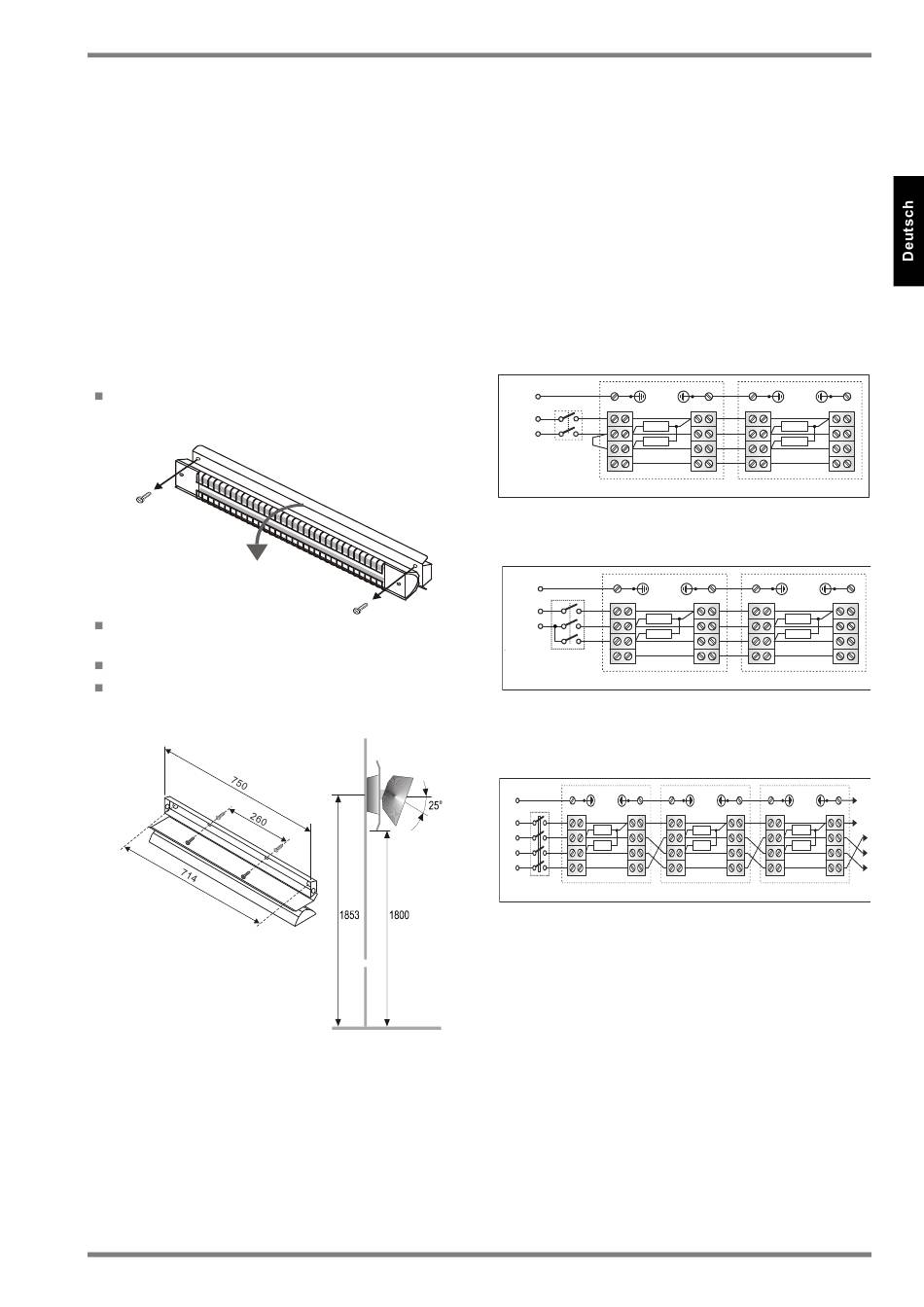

Dimplex UWS 75 RD Montage- Und Gebrauchsanweisung Seite 3

Bei Deckenanbringung muss der Terassenstrahler
waagerecht montiert werden.
Bei der Montage sind die Schutzbereiche nach den
geltenden Installationsvorschriften zwingend zu beach-
ten. Die Netzanschlussdose muss nach der Montage zu-
gänglich sein.
Eine Montage an Holzwänden ist zulässig.
2. Montage
Für die vorgeschriebene Mindest-Installationshöhe von
1,8 Meter, müssen die Befestigungslöcher auf einer
Höhe von 1,9 Meter gebohrt werden.
Durch die Wärmestrahlung kann die Oberfläche auf die
der Terassenstrahler montiert wird nachdunkeln.
Transportsicherungen für Heizelemente entfernen
Schrauben für Anschlusskasten herausdrehen und
Strahler nach unten klappen.
Terassenstrahler an einer senkrechten Wand oder
an einer horizontalen Decke ausrichten.
Befestigungslöcher markieren und bohren.
Dübel einsetzen und Terassenstrahler festschrau-
ben.
www.dimplex.de
3. Elektrischer Anschluss
Terassenstrahler erden! Anschluss nur an festverlegte
Leitungen.
Die Spannungsangabe auf dem Typschild muss mit
der Netzspannung übereinstimmen.
Es ist empfehlenswert, für die Stromversorgung einen
eigenen Stromkreis vorzusehen.
Bei Anschluss mehrerer Terassenstrahler muss die
Last möglichst gleichmäßig auf die Phasen L1,L2,L3
verteilt werden.
Anschlussbeispiele
3.1.Beide Heizelemente des Terassenstrahlers wer-
den gleichzeitig über einen Schalter angesteuert.
PE
N
650 W
L 1
650 W
1
3.2.Heizelemente des Terassenstrahlers werden über
einen Serienschalter angesteuert.
PE
N
650 W
L 1
650 W
1
3.3.Heizelemente des Terassenstrahlers werden über
einen Serienschalter oder Schützkontakt ange-
steuert.
PE
N
650 W
L 1
650 W
L 2
L 3
1 (4)
Es können maximal 6 Terassenstrahler miteinander
kombiniert werden.
UWS 75 RD
650 W
650 W
2
650 W
650 W
2
PE
N
650 W
650 W
650 W 650 W
2 (5) 3 (6)
DE-3
