INSTALLATIE- EN BEDIENINGSVOORSCHRIFTEN
Onze dank voor de aanschaf van deze PIR-detector. Deze detector voldoet wat betreft constructie en volgens beproevingen aan IP44 en is geschikt voor
gebruik buitenshuis. Lees s.v.p. eerst de instructies alvorens te gaan installeren en bewaar die voor het geval u die later nog eens wilt raadplegen.
BELANGRIJK:
Breng onder geen beding wijzigingen aan het apparaat aan. Er zitten geen onderdelen in die door de gebruiker onderhouden kunnen of moeten worden. Niet geschikt voor gebruik
in combinatie met dimmers. Installeren in overeenstemming met de door het I.E.C. gehanteerde bedradingvoorschriften. AANGERADEN WORDT BIJ TWIJFEL ADVIES IN TE WINNEN
BIJ EEN GEKWALIFICEERDE ELEKTROMONTEUR.
PLAATSING VAN HET APPARAAT
Houd bij het kiezen van de montagepositie rekening met de volgende punten:
1. De sensor levert optimale prestaties bij montage op een hoogte van 2,5 m boven het grondniveau.
2. Plaats het apparaat niet dichtbij bomen of struiken, want dan kan het tijdens nat, winderig weer ten onrechte in werking treden.
3. Richt het apparaat niet op noch plaats het dichtbij warmtebronnen zoals schoorsteenpijpen of warmteafvoerapparatuur, want dan kan het ten onrechte in werking treden.
4. Richt het apparaat niet op felle lampen, want dan werkt het niet wanneer u het Lux-regelniveau op donker instelt.
5. Monteer het apparaat niet op een plaats waar sterke elektromagnetische storing heerst, want dan kan het ten onrechte in werking treden.
6. De sensor is het gevoeligst voor beweging dwars over het detectiegebied in tegenstelling tot direct naar of weg van het apparaat. Plaats het apparaat zo, dat het dwars op
doorstromingsprofielen gericht staat.

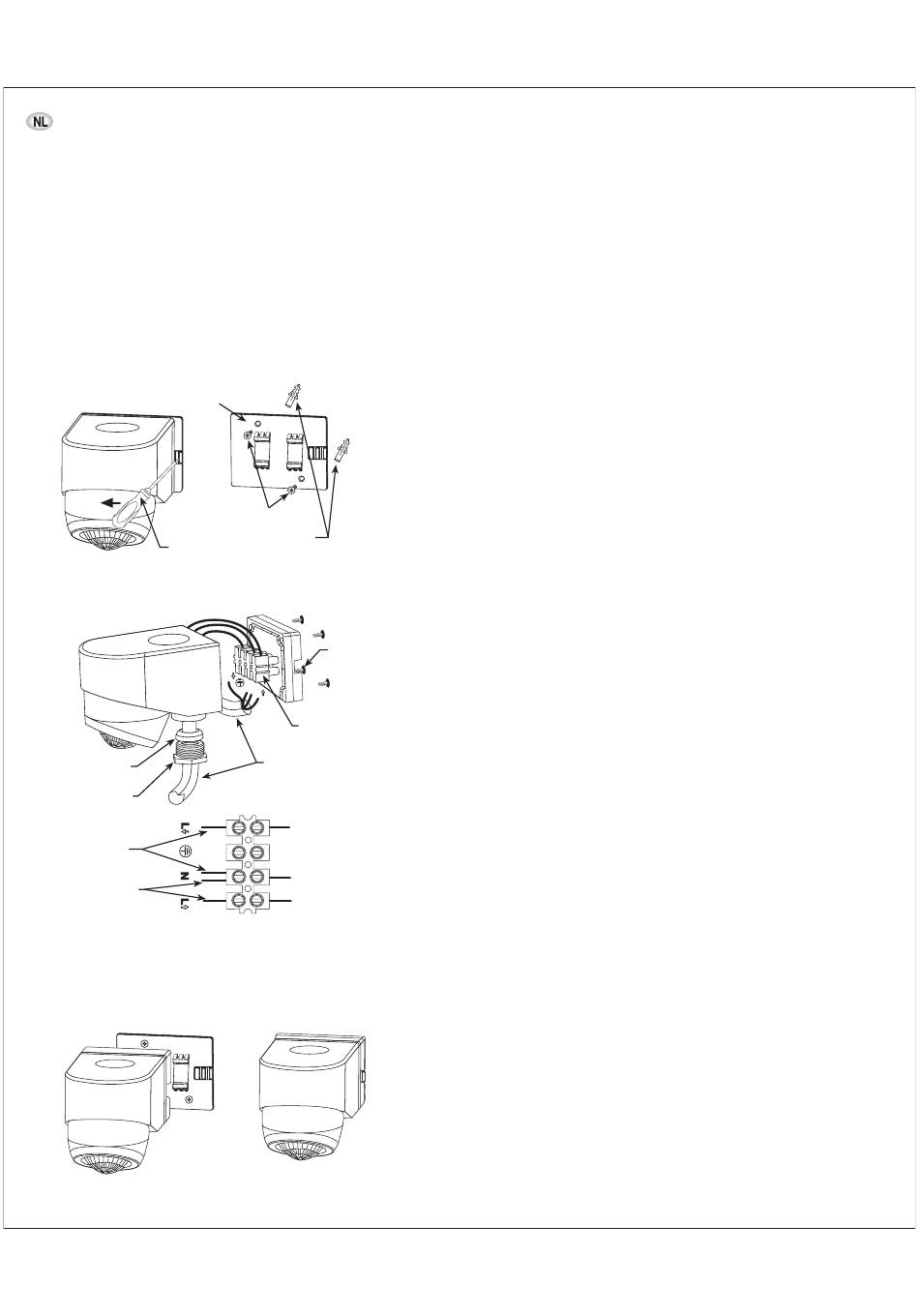

Figuur (A)
Montageplaat
Schroevendraaier
Figuur (B)
Pakkingrubber
Pakkingschroef
Belasting
Netvoeding
Opm.: Klasse II-bescherming, hoeft niet geaard te worden.
Figuur (C)
Montageschroeven
Pluggen
Schroeven
achterdeksel
L
N
L
Klemmenblok
Kabel
PIR zwart
PIR blauw
PIR bruin
MONTEREN VAN HET APPARAAT
Haal, alvorens wat voor werkzaamheden van elektrotechnische aard dan ook te gaan uitvoeren,
eerst de stroom van de netvoedingskabels af door de hoofdschakelaar in de uit-stand te zetten
en de desbetreffende zekering te verwijderen.
1. Verwijder de montageplaat met een schroevendraaier en bevestig de montageplaat vervolgens
met montageschroeven en pluggen (bijgeleverd) op het montagevlak. Zie figuur A.
2. Draai de 4 schroeven van het achterdeksel eruit en verwijder het klemmenblok. Vergeet de
rubber ringen en de rubberpakking niet! Zie figuur B.
3. Maak het rubber los en draai de pakkingschroef eraf, waarmee de netvoedingleiding en
belastingsleiding op het klemmenblok zijn aangesloten (zie het desbetreffende symbool). Denk
eraan dat de voedingsleiding en belastingsleiding door de pakking en het pakkingrubber gevoerd
moeten worden. Zie figuur B.
4. Monteer het klemmenblok en de pakking weer. Draai de pakking stevig aan.
5. Schroef het achterdeksel (twee delen) er weer op, en vergeet daarbij niet ook de rubber ringen
en de rubberpakking weer aan te brengen.
6. Monteer het huis van de PIR-detector weer op de montageplaat. Zet het huis op de toepasselijke
plaats en duw het dan naar rechts. Zie figuur C.
Na de detector gemonteerd te hebben kunt u uw detector voor de gewenste werktoestand instellen.
LOOPTEST
U kunt de werking van het apparaat testen door in het detectiegebied rond te lopen en uw
detectiegebied desgewenst te wijzigen. De sensor is voorzien van een Lux-instelling die geschikt
is voor het uitvoeren van een "looptest" bij daglicht. Als u de sensor bij daglicht test, moet u de
LUX-knop naar de lichtstand (zonnetje) draaien. Wanneer u langzaam binnen het detectiegebied
ervan rondloopt, kan de sensor bewegende, onzichtbare infraroodstraling die door het menselijke
lichaam afgegeven wordt, detecteren en vervolgens het belastingslicht inschakelen. Test het bereik
door langzaam rond te lopen totdat de lamp niet meer aangaat.
Opm.: Aangezien de lamp een bepaalde tijd blijft branden als die eenmaal ingeschakeld is, zult u
moeten wachten totdat de lamp weer uitgaat, waarna u het bereik nog eens kunt testen. Aangeraden
wordt de tijdknop ("TIME") tijdens de looptest op de minimumtijdsduur (-) in te stellen.
Na voltooiing van de looptest kunt u de vereiste werktoestand van de sensor instellen zoals de
tijdsduur en het Lux-regelniveau.
INSTELLEN VAN DE TIJDSDUUR
De tijdsduur gedurende welke de lamp ingeschakeld blijft na activering ervan, kan worden ingesteld
van (10±5) seconden tot (4±1) minuten. Door de knop „TIME" van (+) naar (-) te draaien wordt
de tijdsduur korter gemaakt.
Opm.: Zodra de lamp door de PIR-sensor is geactiveerd, zal een eventuele detectie daarna de
ingestelde periode weer van voren af aan doen beginnen.
INSTELLEN VAN HET LUX-REGELNIVEAU
De Lux-regeleenheid heeft een ingebouwd detectie-element (fotocel) dat daglicht en duisternis
detecteert. De stand met het zonnetje geeft aan dat de belasting overdag en 's nachts door de PIR-
detector zal worden ingeschakeld. De stand met het maantje symboliseert dat de belasting alleen
's nachts door de PIR-detector zal worden ingeschakeld. U kunt het apparaat zo instellen dat het
op het gewenste niveau werkt door het niveau met de LUX-knop in te stellen.
LET OP!
1. Haal, alvorens wat voor werkzaamheden van elektrotechnische aard dan ook te gaan uitvoeren,
eerst de stroom van de netvoedingskabels af door de hoofdschakelaar in de uit-stand te
zetten en de desbetreffende zekering te verwijderen.
2. Het apparaat bevat geen door de gebruiker onderhoudbare onderdelen; het is niet mogelijk
en niet toegestaan het apparaat te wijzigen of te onderhouden.
3. Het is normaal dat het enkele seconden duurt voordat de belasting inschakelt wanneer de
stroom wordt ingeschakeld.
TECHNISCHE GEGEVENS
Spanning: 230V ~ 50Hz
Wattage: Max. 1000W gloeilamplicht (weerstand-belasting)
Detectiebereik: Max. 150° (openingshoek) en max. 10 m instelbaar
Tijdsduur: Van (10±5) seconden tot (4±1) minuten instelbaar
Lux-regelniveau: Van daglicht tot duisternis instelbaar
Weerbestendig: IP44
