■ Montage
1.

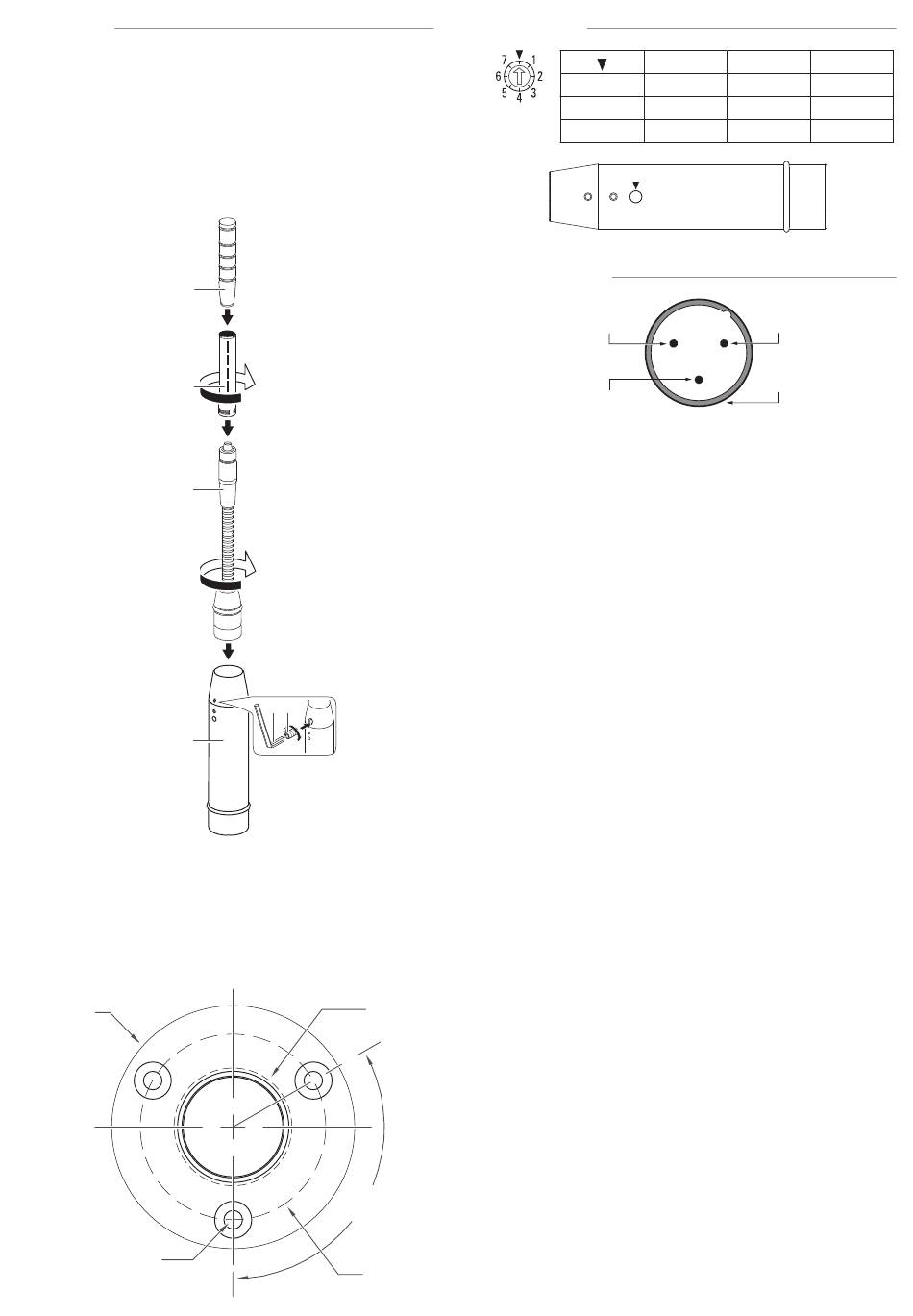

• Führen Sie die Schwanenhalsbaugruppe (c), während Sie sie drehen, in
den XLR-Speiseadapter (d) ein.
• Ziehen Sie sie so weit fest, bis sie sich nicht mehr drehen lässt, und
verwenden Sie den Innensechskantschlüssel (f), um die Feststellschraube
(e) anzuziehen und die Stellung des Schwanenhalses zu fixieren.
• Verbinden Sie die Kapsel (b) mit der Schwanenhalsbaugruppe und
bringen Sie den Windschutz (a) an.
* Wenn die Teile nicht fest genug miteinander verbunden sind, kann es
zu Problemen kommen. Z. B. leuchten dann andere als die eingestellten
LED-Farben oder es wird kein Ton ausgegeben.
a
b
c
d
2.
• Wenn Sie die Einbauhalterung AT8474 verwenden, bohren Sie
Orientierungslöcher (mit einem Durchmesser von 1,5 mm (X) auf der
Kreislinie eines Kreises mit einem Durchmesser von 40 mm) in die
Montagefläche.
• Bohren Sie in der Mitte (Y) der Montagefläche ein Loch mit einem
Durchmesser von 25,4 mm für den XLR-Speiseadapter.
• Der Außendurchmesser der Montagefläche beträgt 52,4 mm (Z).
AT8474
Z
52,4
X
3-1,5
f
e
Y
25,4
120°
40,0
■ LED-Farbe
AUS
4
BLAU
■ Pin-Belegung
PIN1
(LED-Steuerung)
PIN3
(Signal –)
LED-Kontrollleuchte nur verfügbar bei Produkten der ATUC-Serie und dem
Tischfuß AT8699R
2
1
2
ROT
GRÜN
5
6
MAGENTA
CYAN
WEISS
PIN2
(Signal +)
1
2
MASSE
(Erdung)
3
3
GELB
7
