Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema de transporte.
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de transporte.
RU
Установочные Инструкции для Поперечных Балок

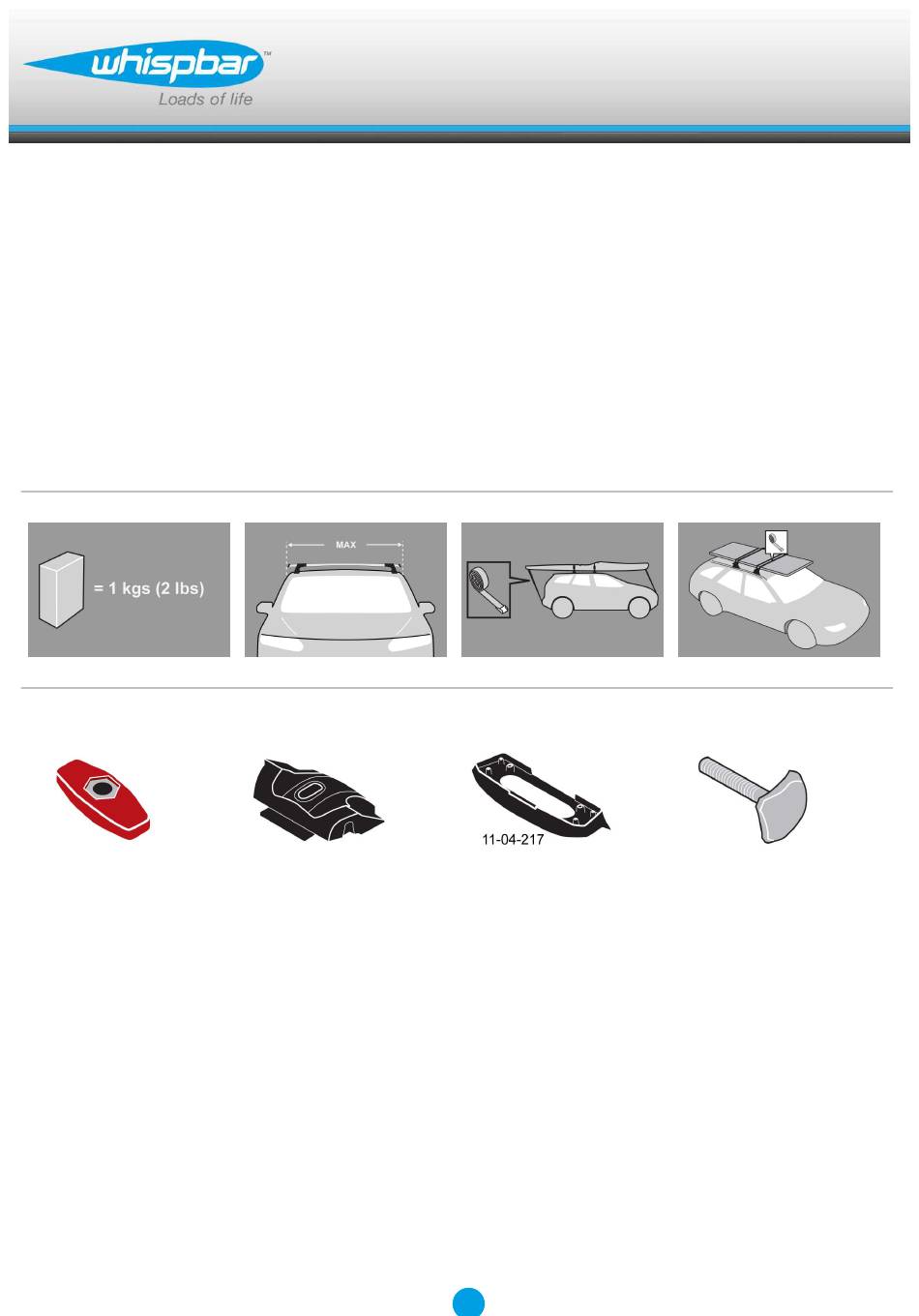

Revision No: 3C
x 4
x 4
1

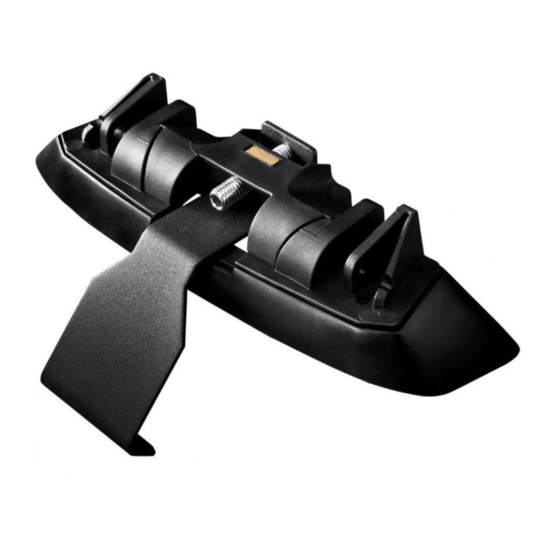

Fitting Kit
x 4
K327W
x 4
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K327W
Inhaltszusammenfassung für Whispbar K327W
- Seite 1 K327W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 11 Fitting Kit K327W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 12 Fitting Kit K327W Suchen Sie die Position auf dem Fahrzeugdach sorgfältig aus. Stellen Sie dabei sicher, dass die Längen der Querstangen mit den für die Führungen ausgewählten Positionen übereinstimmen. Verwenden Sie an beiden Positionen auf dem Fahrzeugdach lange Streifen des Abdeckbands .
- Seite 13 Fitting Kit K327W Verwenden Sie einen Akku-Bohrschrauber und den mitgelieferten Bohraufsatz (zusammen mit den Führungen geliefert), um die Löcher für die Nieten an den markierten Stellen zu bohren. Achten Sie darauf, nicht zu tief zu bohren. Entfernen Sie das Abdeckband und bringen Sie die Silikondichtung um die gebohrten Löcher auf.
- Seite 14 Fitting Kit K327W Schieben Sie den T-Bolzen aus Metall über den hinteren Endstöpsel in den Führungskanal. Zwei pro Führung. Befestigung Abdeckungen mit Schlüsseln abnehmen. Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen.
- Seite 15 Fitting Kit K327W Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Klemmblock nach hinten drücken und so entfernen. Gummidichtung aus dem Montagekit auf das Fußteil stecken.
- Seite 16 Fitting Kit K327W Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen. Querträger auf erforderliche Breite einstellen. Siehe dazu Montageanleitung für die Querträger. Sicherstellen, dass die Querträger auf beiden Seiten gleich lang eingestellt ist. Montieren Sie die Querstange über den T- Bolzen aus Metall.
- Seite 17 Fitting Kit K327W Rote Flügelmutter festziehen. Vergewissern Sie sich, dass sich der rote Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.).
-
Seite 18: Sicherheitshinweise & Tipps
Fitting Kit K327W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 19 Fitting Kit K327W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
- Seite 68 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
