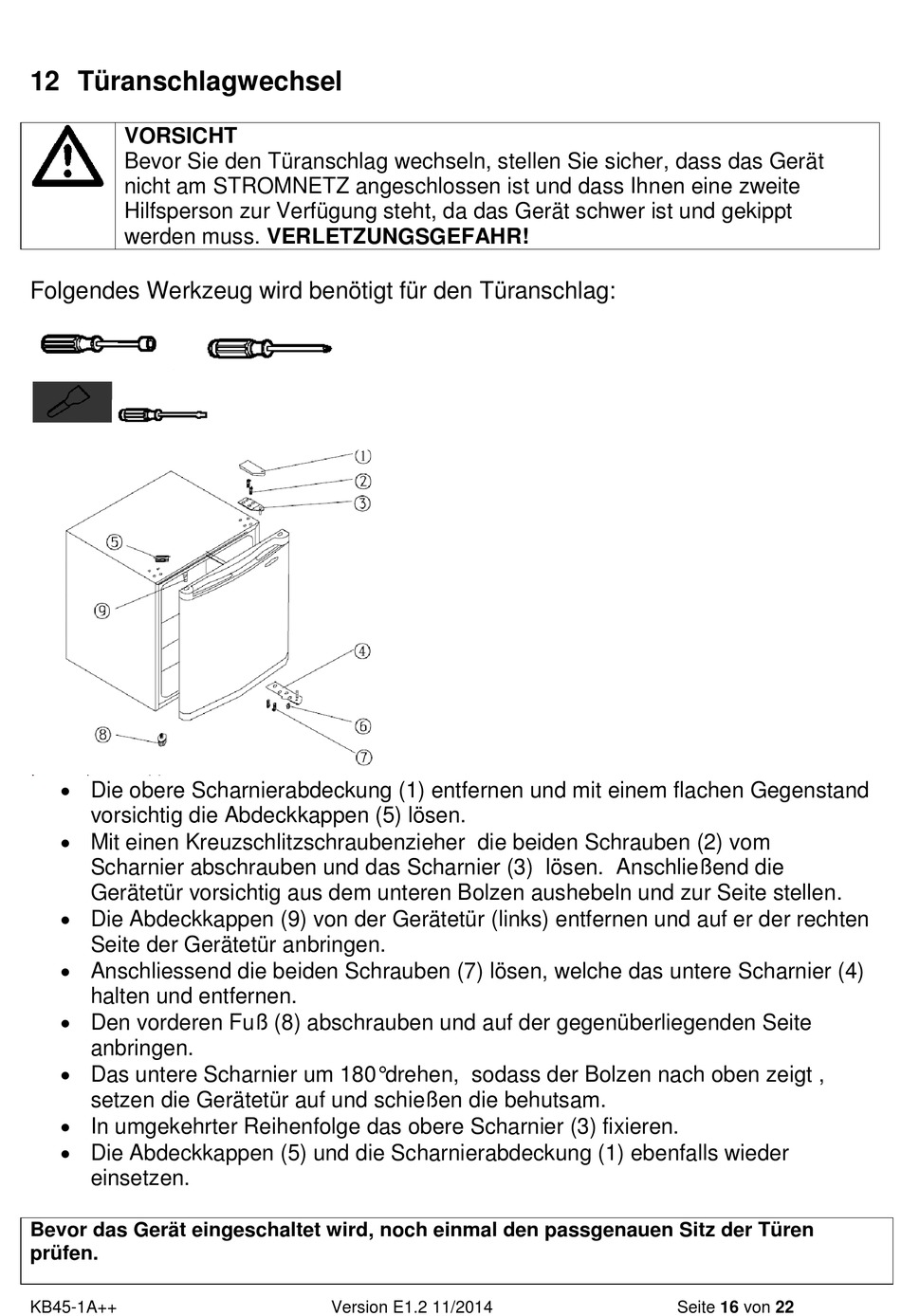

12 Türanschlagwechsel
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät
nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt
werden muss. VERLETZUNGSGEFAHR!
Folgendes Werkzeug wird benötigt für den Türanschlag:
Die obere Scharnierabdeckung (1) entfernen und mit einem flachen Gegenstand
vorsichtig die Abdeckkappen (5) lösen.
Mit einen Kreuzschlitzschraubenzieher die beiden Schrauben (2) vom
Scharnier abschrauben und das Scharnier (3) lösen. Anschließend die
Gerätetür vorsichtig aus dem unteren Bolzen aushebeln und zur Seite stellen.
Die Abdeckkappen (9) von der Gerätetür (links) entfernen und auf er der rechten
Seite der Gerätetür anbringen.
Anschliessend die beiden Schrauben (7) lösen, welche das untere Scharnier (4)
halten und entfernen.
Den vorderen Fuß (8) abschrauben und auf der gegenüberliegenden Seite
anbringen.
Das untere Scharnier um 180°drehen, sodass der Bolzen nach oben zeigt ,
setzen die Gerätetür auf und schießen die behutsam.
In umgekehrter Reihenfolge das obere Scharnier (3) fixieren.
Die Abdeckkappen (5) und die Scharnierabdeckung (1) ebenfalls wieder
einsetzen.
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen
prüfen.
KB45-1A++
Version E1.2 11/2014
Seite 16 von 22
