FRANÇAIS

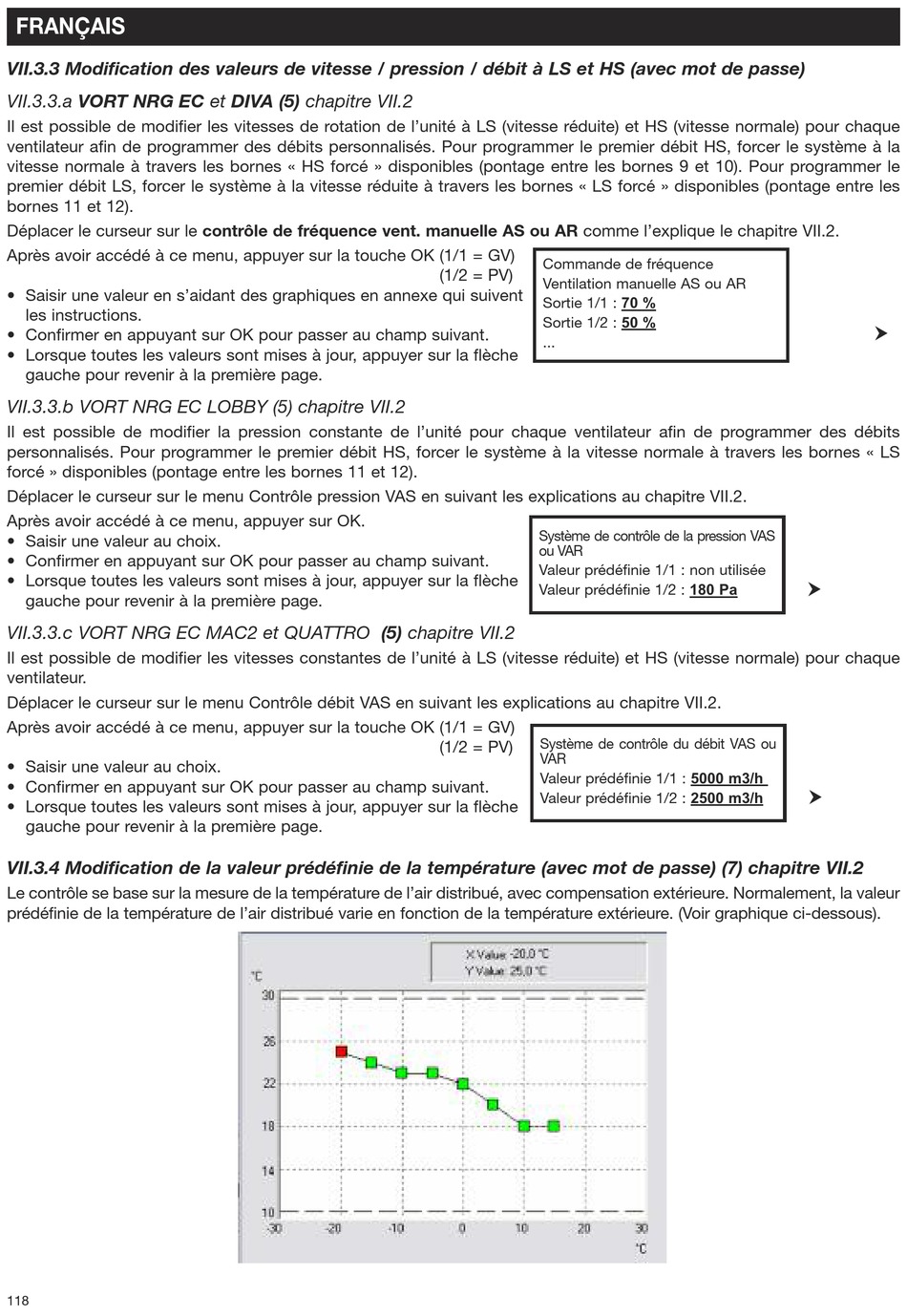

VII.3.3 Modification des valeurs de vitesse / pression / débit à LS et HS (avec mot de passe)
VII.3.3.a VORT NRG EC et DIVA (5) chapitre VII.2
Il est possible de modifier les vitesses de rotation de l'unité à LS (vitesse réduite) et HS (vitesse normale) pour chaque
ventilateur afin de programmer des débits personnalisés. Pour programmer le premier débit HS, forcer le système à la
vitesse normale à travers les bornes « HS forcé » disponibles (pontage entre les bornes 9 et 10). Pour programmer le
premier débit LS, forcer le système à la vitesse réduite à travers les bornes « LS forcé » disponibles (pontage entre les
bornes 11 et 12).
Déplacer le curseur sur le contrôle de fréquence vent. manuelle AS ou AR comme l'explique le chapitre VII.2.
Après avoir accédé à ce menu, appuyer sur la touche OK (1/1 = GV)
• Saisir une valeur en s'aidant des graphiques en annexe qui suivent
les instructions.
• Confirmer en appuyant sur OK pour passer au champ suivant.
• Lorsque toutes les valeurs sont mises à jour, appuyer sur la flèche
gauche pour revenir à la première page.
VII.3.3.b VORT NRG EC LOBBY (5) chapitre VII.2
Il est possible de modifier la pression constante de l'unité pour chaque ventilateur afin de programmer des débits
personnalisés. Pour programmer le premier débit HS, forcer le système à la vitesse normale à travers les bornes « LS
forcé » disponibles (pontage entre les bornes 11 et 12).
Déplacer le curseur sur le menu Contrôle pression VAS en suivant les explications au chapitre VII.2.
Après avoir accédé à ce menu, appuyer sur OK.
• Saisir une valeur au choix.
• Confirmer en appuyant sur OK pour passer au champ suivant.
• Lorsque toutes les valeurs sont mises à jour, appuyer sur la flèche
gauche pour revenir à la première page.
VII.3.3.c VORT NRG EC MAC2 et QUATTRO (5) chapitre VII.2
Il est possible de modifier les vitesses constantes de l'unité à LS (vitesse réduite) et HS (vitesse normale) pour chaque
ventilateur.
Déplacer le curseur sur le menu Contrôle débit VAS en suivant les explications au chapitre VII.2.
Après avoir accédé à ce menu, appuyer sur la touche OK (1/1 = GV)
• Saisir une valeur au choix.
• Confirmer en appuyant sur OK pour passer au champ suivant.
• Lorsque toutes les valeurs sont mises à jour, appuyer sur la flèche
gauche pour revenir à la première page.
VII.3.4 Modification de la valeur prédéfinie de la température (avec mot de passe) (7) chapitre VII.2
Le contrôle se base sur la mesure de la température de l'air distribué, avec compensation extérieure. Normalement, la valeur
prédéfinie de la température de l'air distribué varie en fonction de la température extérieure. (Voir graphique ci-dessous).
118
Commande de fréquence
(1/2 = PV)
Sortie 1/1 : 70 %
Ventilation manuelle AS ou AR
Sortie 1/2 : 50 %
...
Système de contrôle de la pression VAS
ou VAR
Valeur prédéfinie 1/2 : 180 Pa
Valeur prédéfinie 1/1 : non utilisée
Système de contrôle du débit VAS ou
(1/2 = PV)
Valeur prédéfinie 1/1 : 5000 m3/h VAR
Valeur prédéfinie 1/2 : 2500 m3/h
†
†
†
