Status-LEDs

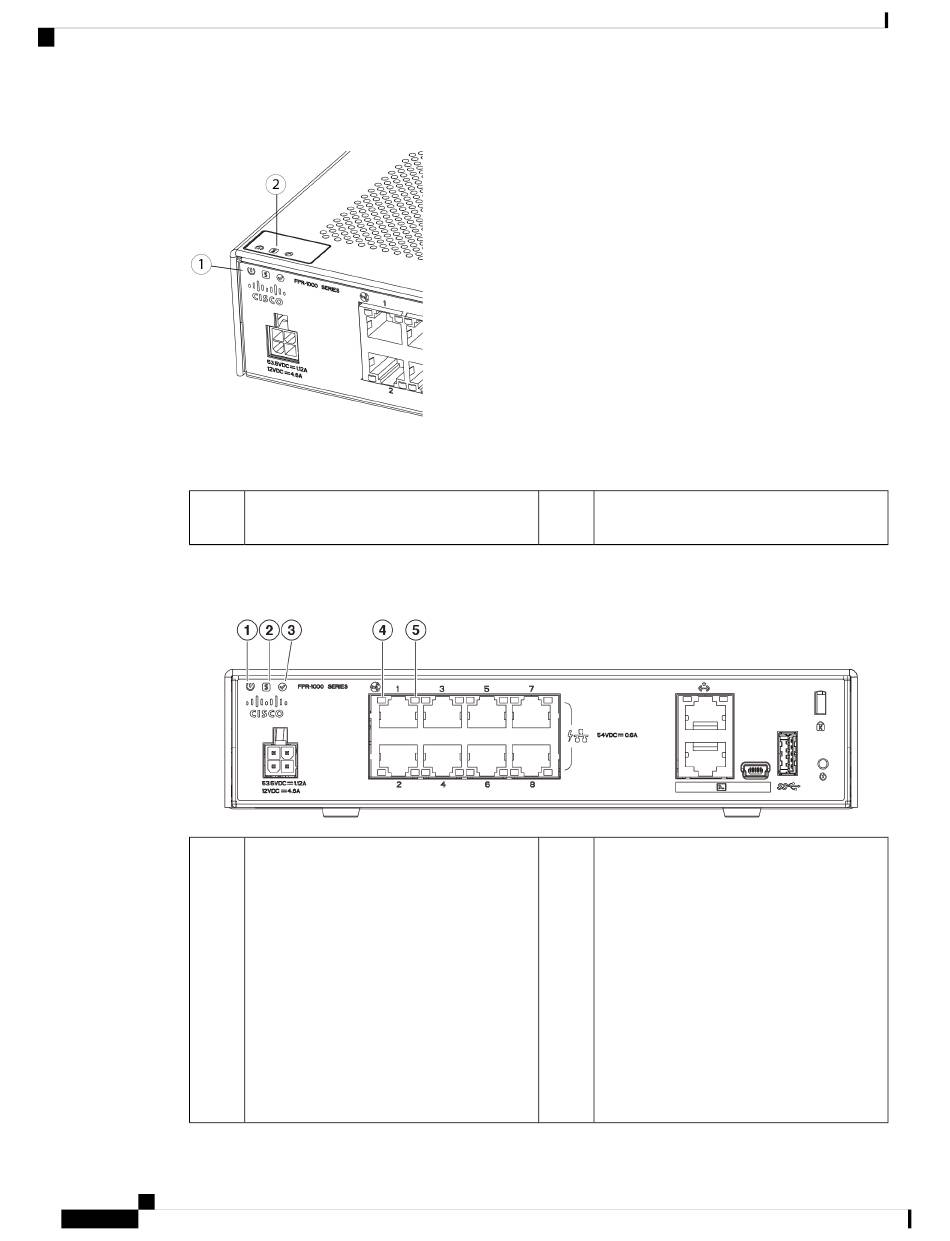

Abbildung 6: Status-LEDs der Firepower 1010
1
Die folgende Abbildung zeigt alle LEDs auf der Rückseite und beschreibt deren Status.
Abbildung 7: LEDs auf der Rückseite der Firepower 1010
1
Hardwareinstallationsanleitung für Cisco Firepower 1010
8
Stromversorgungs-, Status- und
Aktivitäts-LED auf der Rückseite des Chassis
Stromversorgung
Netzteilstatus:
• Aus: Stromversorgung ausgeschaltet.
• Grün: Stromversorgung eingeschaltet.
2
Stromversorgungs-, Status- und
Aktivitäts-LED auf der Oberseite des Chassis
Status
2
Systembetriebsstatus:
• Grün: Normale Systemfunktion.
• Gelb: Kritischer Alarm, der mindestens
eines der folgenden Ereignisse anzeigt:
• Vollständiger Ausfall einer
Hardware- oder
Software-Komponente.
• Übermäßig hohe Temperatur.
• Spannung außerhalb des
Toleranzbereichs.
Überblick
