4. FUNCIONAMIENTO
Habilitación para el uso del selector
Los distintos modos operativos se seleccionan pulsando los símbolos
de flecha arriba o abajo. Al pulsar un botón el zumbador emitirá un
sonido. La selección actual se indica con una luz azul a la izquierda del
símbolo de función. Es posible que se muestre una luz intermitente en
la esquina superior derecha.
• Una luz roja cada 2 s.indica un error del cuadro electrónico. Efectúe un RE-
SET. Si el error continúa, póngase en contacto con el servicio de asistencia.
• Un indicador rojo 4 veces por segundo indica un error dentro del selec-
tor, reemplace el selector.
• Cada dos segundos se encenderá una luz naranja indicando que el

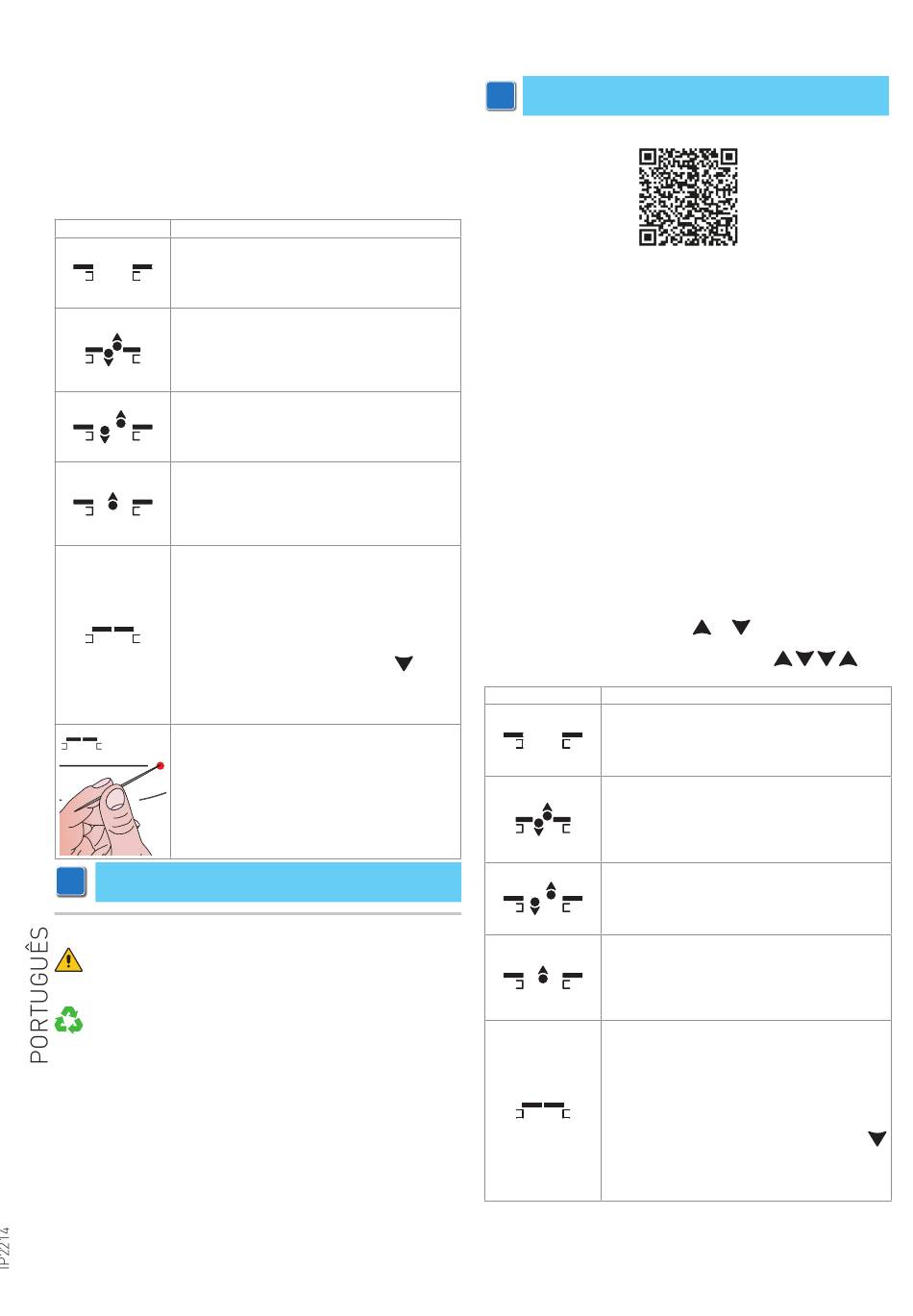

SÍMBOLO
ABIERTO
La puerta está permanentemente abierta. La puerta se
puede mover a mano para, por ejemplo, limpiar las hojas.
Están desconectadas todas las unidades de activación,
excepto el pulsador de emergencia (si está montado).
AUTO PARCIAL
Es posible seleccionar tráfico en doble sentido, AUTO-
MATICO PARCIAL. La puerta puede abrirse parcialmente
con las unidades de activación interna y externa, y con un
interruptor de llave (si está instalado). Con un pulsador
de emergencia la puerta se abre al máximo.
AUTO
Trafico de doble sentido, funcionamiento normal de la
puerta. La puerta puede abrirse con las unidades de ac-
tivación interior y exterior, y con un interruptor de llave o
pulsador de emergencia (si está incluido).
SALIDA
Paso desde el interior solamente. La puerta está nor-
malmente bloqueada si hay montado un cerrojo electro-
mecánico. La puerta sólo puede abrirse con la unidad de
activación interior o con un interruptor de llave o pulsa-
dor de emergencia (si está incluido).
OFF
La puerta no se puede abrir con unidades de activación
interiores ni exteriores. La puerta está cerrada si se ha in-
stalado un dispositivo de cierre electromecánico. La puer-
ta puede abrirse parcialmente con un interruptor de llave
(si está instalado). La puerta puede abrirse completamen-
te con un pulsador de emergencia (si está instalado).
La puerta se puede abrir parcialmente desde el selector
de modo de funcionamiento si se pulsa 2 s
ción de la configuración del impulso Llave). El impulso
de la llave se indica mostrando brevemente una luz azul
a la izquierda del símbolo ABIERTA. Esta función depen-
de decómoestán configurados los parámetros B1 y B8.
RESTABLECIMIENTO
Presionando brevemente el punto (situado en la esquina
inferior derecha ) con un objeto estrecho, el operador de
puerta realizará una función RESET con una prueba del
sistema. La puerta estará ahora lista para el funciona-
miento normal.
i
NOTA: Ver información importante en la última página.
ADVERTÊNCIAS GERAIS PARA A SEGURANÇA
O presente manual de instalação é dirigido exclusivamente ao
pessoal profissionalmente competente. Ler atentamente as in-
struções antes de iniciar a instalação do produto. Uma errada insta-
lação pode ser fonte de perigo.
Os materiais da embalagem (plástico, polistireno, etc.) não devem
ser postos no ambiente e não devem ser deixados ao alcance de
crianças pois são potenciais fontes de perigo. Antes de iniciar a insta-
lação verificar a integridade do produto. Para a eventual reparação ou a
substituição dos produtos deverão ser utilizadas exclusivamente peças
de reposição genuínas. Estes instrução deve ser mantida e deve ser re-
metida a todo possível usuário futuro do sistema.
1. CARACTERÍSTICAS TÉCNICAS
Grau de proteção
Temperatura
2. INSTALAÇÃO
Fixar o selector de funções COM500ES nas proximidades da automação
em posição segura e adequada ao uso, com parafusos e buchas não
fornecidos por nós.
N.B.: é possível fixar o selector de funções COM500ES encaixado na
FUNCIONAMIENTO
IP43
-20°C / +55°C
parede em caixas circulares, não fornecido (Fig. 5).
3. LIGAÇÕES ELÉCTRICAS
Realizar as ligações eléctricas indicadas na página 3.
i
Para mais exemplos, consulte o manual de instalação de au-
tomação da porta deslizante Ditec DAS200.
Para ler o manual completos use o seguintes código QR ou digite o se-
guintes link:
https://www.ditecentrematic.com/Entrematic/ditecentrematicCOM/QR/
Multilanguages/DAS200/DitecDAS200.pdf
4. FUNCIONAMENTO
Ativar o uso do seletor.
Os diferentes modos de funcionamento são selecionados ao premir os
botões com os símbolos de setas que apontam para cima ou para baixo.
Quando um botão é premido, é ouvida uma campainha. A seleção atual è
indicada porumindicador luminoso azul à esquerda do símbolo da função.
No canto superior direito pode ser apresentado um indicador luminoso
intermitente.
• Uma luz vermelha a cada 2 segundos indica um erro na placa eletrônica.
Execute um RESET. Se o erro persistir, entre em contato com o suporte.
• Um indicador vermelho 4 vezes por segundo indica um erro dentro do
seletor, substitua o seletor
• Um indicador luminoso laranja a cada segundo indica um estado ou
condição que pode ser eliminado pelo proprietário, por exemplo, uma
porta de unidade de fuga permanece aberta.
• Um indicador luminoso amarelo intermitente a cada segundo indica
que é necessária uma manutenção ( ver parâmetro B2).
Existem três níveis de acesso diferentes de escolha de código de acesso
para o seletor de modo de funcionamento:
B1= 00: Sem código de acesso.
B1= 01: O acesso é obtido premindo
B1= 02: A frase de acesso pode ser selecionada quandoo acesso é obti-
do premindo brevemente de forma sequencial
(en fun-
Deve ser introduzida a totalidade da frase de acesso durante 3 segundos.
SIMBOLO
7
ou
durante 2 segundos.
FUNÇÃO
ABRIR
A porta mantém-se permanentemente aberta. A porta
pode ser movimentada manualmente, p. ex. para limpeza
dos vidros. Todas as unidades de activação são desacti-
vadas, à excepção do botão de emergência (se existente).
AUTO PARCIAL
Tráfego nos dois sentidos, é obtida AUTOPARCIAL. A
porta pode ser aberta parcialmente com as unidades de
ativação interior e exterior e com um interruptor de cha-
ve (se existente). Com um botão de emergência a porta
abre na totalidade.
AUTO
Dois sentidos, funcionamento normal da porta. A por-
ta pode ser aberta com as unidades de activação inte-
rior e exterior e com um interruptor de chave/botão de
emergência (se existente).
SAÍDA
Passagem apenas a partir do interior. A porta está nor-
malmente bloqueada se tiver sido instalado um dispo-
sitivo de bloqueio electromecânico. Aporta só pode ser
aberta com a unidade de activação interior ou um inter-
ruptor de chave/botão de emergência (se existente).
DESLIGADO
Não é possível abrir a porta com as unidades de ativação
interior ou exterior. Aporta é fechada se um dispositivo de
fecho eletromecânico tiver sido instalado. A porta pode ser
aberta parcialmente com um interruptor de chave (se insta-
lado). A porta pode ser aberta na totalidade com um botão
de emergência (se instalado).
A porta também pode ser aberta parcialmente a partir do
seletor do modo de funcionamento se é premido o botão
2s (com base na forma como o Impulso chave está configu-
rado). O impulso chave é indicado através da breve apresen-
tação de uma luz azul à esquerda do símbolo de ABERTURA.
Esta função depende da forma como os parâmetros B1 e B8.
.
