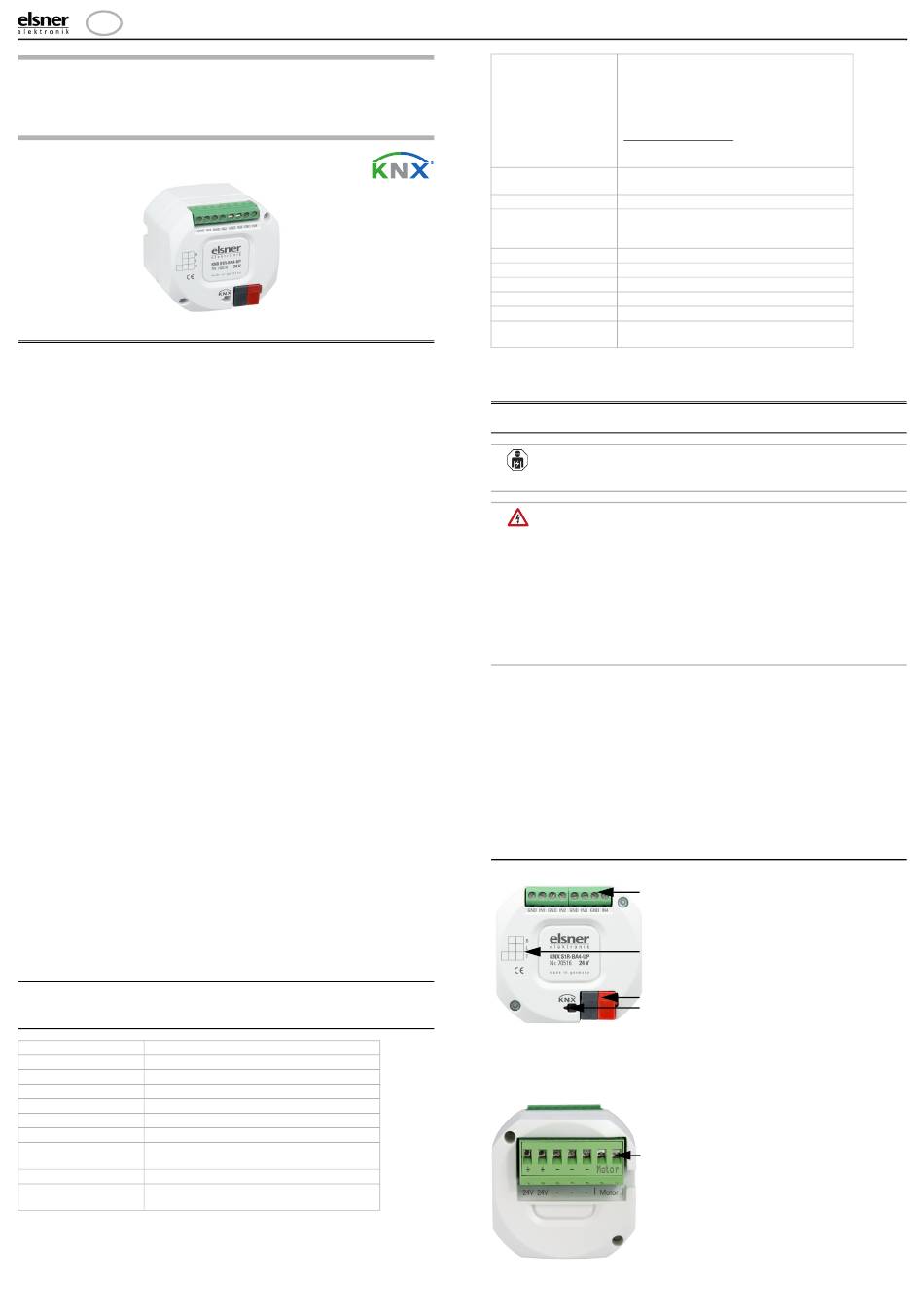

elsner elektronik KNX S1R-BA4-UP 24V Technische Daten Und Installationshinweise

D
KNX S1R-BA4-UP 24V
Aktor mit einen 12 bis 24 V DC-Motor
Technische Daten und Installationshinweise
Artikelnummer 70516
1. Beschreibung
Der Aktor KNX S1R-BA4-UP 24 V mit integrierter Fassadensteuerung hat einen
Multifunktionsausgang, an dem ein 12 bis 24V DC-Antrieb mit Auf/Ab-Steuerung
(Jalousie, Markise, Rollladen, Fenster) oder zwei schaltbare Geräte (z. B. Ein/Aus bei
Licht) angeschlossen werden. Durch die potenzialfreie Ausführung des Ausgangs
können auch andere Systeme angesteuert werden, z. B. über den Handtasterein-
gang eines Motorsteuergeräts.
Die Automatik kann extern oder intern vorgegeben werden. Intern stehen zahlreiche
Möglichkeiten für Sperrungen, Verriegelungen (z. B. Master–Slave) und Prioritäts-
Festlegungen (z. B. Manuell–Automatik) zur Verfügung. Szenen können gespeichert
und über den Bus abgerufen werden (Szenensteuerung mit 16 Szenen pro Antrieb).
Der KNX S1R-BA4-UP 24 V verfügt über vier Eingänge, die als Binär-Eingänge
(Taster, Alarmmeldungen usw.) oder als Analog-Eingänge für Temperatursensoren
T-NTC verwendet werden.
Funktionen:
• Potenzialfreier Multifunktions-Ausgang mit Polwendung für einen 12 V DC
bis 24 V DC-Antrieb (Beschattung, Fenster) oder für den Anschluss von
zwei schaltbaren Geräten
• 4 Eingänge für Binärkontakt oder Temperatursensor
• Automatische Laufzeitmessung der Antriebe zur Positionierung (inkl.
Störmeldeobjekt)
• Positionsrückmeldung (Fahrposition, bei Jalousien auch
Lamellenposition)
• Positionsspeicher (Fahrposition) über 1-Bit-Objekt (Speicherung und Abruf
z. B. über Taster)
• Parameter für die Berücksichtigung von Totzeiten von Antrieb und
Mechanik
• Steuerung durch interne oder externe Automatik
• Integrierte Beschattungssteuerung mit Lamellennachführung nach
Sonnenstand bei Jalousien
• Szenensteuerung für Fahrposition mit 16 Szenen pro Antrieb (bei Jalousien
auch Lamellenposition)
• Gegenseitige Verriegelung zweier Antriebe mithilfe von Nulllagesensoren
verhindert Kollisionen z. B. von Beschattung und Fenster (Master–Slave)
• Sperrobjekte und Alarmmeldungen haben unterschiedliche Prioritäten, so
dass Sicherheitsfunktionen immer Vorrang haben (z. B. Windsperre)
• Einstellung der Priorität von manueller oder Automatiksteuerung über Zeit
oder Kommunikationsobjekt
• 4 Temperatur-Schaltausgänge im Applikationsprogramm mit
einstellbaren Grenzwerten (Vorgabe per Parameter oder
Kommunikationsobjekt)
• Kurzzeitbeschränkung (Fahrbefehl gesperrt) und 2
Fahrbeschränkungen
Die Konfiguration erfolgt mit der KNX-Software ETS 5. Die Produktdatei steht im
ETS-Online-Katalog und auf der Homepage von Elsner Elektronik unter www.els-
ner-elektronik.de im Menübereich „Service" zum Download bereit.
1.0.1. Lieferumfang
• Aktor
1.1. Technische Daten
Gehäuse Kunststoff
Farbe Weiß
Montage Unterputz (in Gerätedose
Schutzart IP 20
Maße ca. 50 x 50 x 54 (B × H × T, mm)
Gewicht ca. 100 g
Umgebungstemperatur Betrieb -20...+70°C, Lagerung -30...+85°C
Umgebungsluftfeuch- 5...80% rF, nicht kondensierend
tigkeit
Betriebsspannung KNX-Busspannung
Strom am Bus: 10 mA
an 12/24 V DC: typ. 5 mA, max. 10 mA
Aktor KNX S1R-BA4-UP 24 V
Ø 60 mm, 60 mm tief)
Aktor KNX S1R-BA4-UP 24 V • Stand: 10.10.2019 • ab Software-Version 4.00, ETS-Programmversion 4.0 • Technische Änderungen und Irrtümer vorbehalten.
Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Ausgang 1 × Ausgang potenzialfrei mit Polwendung
für 1 Antrieb oder 2 elektrische Verbraucher
(Anschlüsse + | - | Motor 1 | Motor 2)
Spannungsversorgung 12-24 V DC für ange-
schlossenen Motor/Verbraucher erforderlich
(über Anschlüsse + | -).
Belastbarkeit Ausgang:
max. 5 A bei resistiver Last,
Einschaltstrom: max. 5 A
Mindeststrom für Lauf- DC effektiv 100 mA
zeiterfassung
Eingänge 4× Analog/Digital, max. Leitungslänge 10 m.
Einstellbereich Tempe- -30°C...+80°C
ratursensor T-NTC an
Eingang
Datenausgabe KNX +/- Bussteckklemme
BCU-Typ eigener Mikrocontroller
PEI-Typ 0
Gruppenadressen max. 1024
Zuordnungen max. 1024
Kommunikationsob- 200
jekte
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Aufbau
1
2
3
4
Belegung der Anschlussklemme Analog-/Digitaleingänge:
1: GND | 2: IN1 | 3: GND | 4: IN2 | 5: GND | 6: IN3 | 7: GND | 8: IN4
Alle GND-Klemmen sind intern gebrückt.
1
Abb. 1: Bus-Seite
1 Anschlussklemme Analog-/Digi-
taleingänge
2 Beschriftungsfeld
3 KNX-Steckklemme +/-
4 Programmier-LED und Program-
mier-Taste (versenkt)
Abb. 2: Ausgangs-Seite
1 Anschluss-Klemme für 12 V DC
bis 24 V DC-Antrieb (potenzial-
frei)
1
