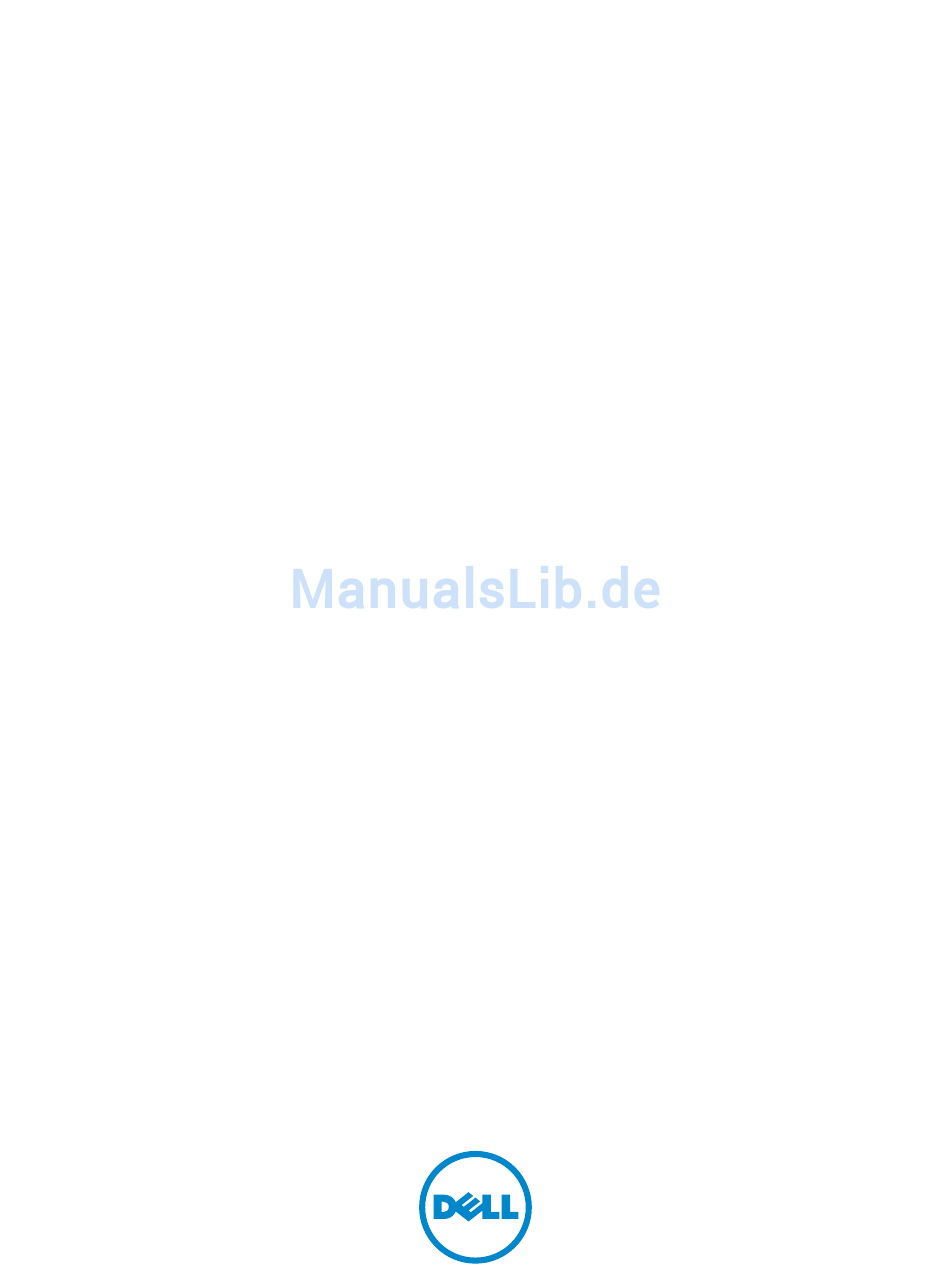

Seite 1 Dell C2660dn Color Laser Printer ™ Benutzerhandbuch Reguläres Modell: C2660dn...
Seite 3: Inhaltsverzeichnis
Hinweise, Achtung-Hinweise und Warnungen ... . . 17 Dell™ C2660dn Color Laser Printer Benutzerhandbuch ..........
Seite 4 ..Konfiguration des Funkadapters ohne Verwendung der Dell-Druckereinrichtung ......... .
Seite 5 Einlegen von Papier ......® 10 Installation der Druckertreiber auf Windows -Computern .
Seite 6 ........Einrichten der Dell Printer Configuration Web Tool .
Seite 7 ..... . Wenden Sie sich an die Dell Kundenbetreuung unter: ... .
Seite 8 Zurücksetzen auf Standardeinstellungen ..... Bei Verwendung der Toolbox ......16 Erläuterungen zu den Druckermenüs .
Seite 9 Deaktivieren der Bedienfeldsperre ..... . Zurücksetzen auf Standardeinstellungen ..... Bei Verwendung der Bedienerkonsole .
Seite 10 Drucken ........223 19 Drucken .
Seite 11 ......... Verwendung der Dell Printer Configuration Web Tool zum Ändern der Druckereinstellungen .
Seite 12 Löschen eines digitalen Zertifikats ..... . Exportieren eines digitalen Zertifikats ..... Einrichten der Funktionen .
Seite 13 Kabel ........Druck-Spezifikationen .
Seite 14 Einstellen der Farbregistrierung ......Drucken des Farbregistrierungsdiagramms ....Ermitteln der Werte .
Seite 15 Anhang ......... . . 371 Dell™ Kundendienstrichtlinie .
Seite 16 Kontaktaufnahme mit Dell ......Index ......... . .
Seite 17: Vor Dem Start
Vor dem Start Hinweise, Achtung-Hinweise und Warnungen......17 1 Dell™ C2660dn Color Laser Printer Benutzerhandbuch..19 2 Wo finde ich was................. 21 3 Produktmerkmale................ 25 4 Informationen zum Drucker............27...
Seite 19: Hinweise, Achtung-Hinweise Und Warnungen
Andere möglicherweise in diesem Dokument verwendete Marken und Handelsnamen beziehen sich auf die Eigentümer der Marken und Handelsnamen oder auf deren Produkte. Dell Inc. erhebt keinerlei Ansprüche auf nicht in ihrem Eigentum stehende Marken und Handelsnamen. Diese Druckersoftware verwendet einige Codes, die von der Independent JPEG Group definiert wurden.
Seite 20 Hinweise, Achtung-Hinweise und Warnungen...
Seite 21: Dell™ C2660Dn Color Laser Printer Benutzerhandbuch
Klicken Sie auf die Links auf der linken Seite, um Informationen zu den Funktionen, Optionen und zur Bedienung des Dell C2660dn Color Laser Printer zu erhalten. Informationen zu weiteren, mit dem Dell C2660dn Color Laser Printer gelieferten Dokumentationsmaterialien finden Sie unter „Wo finde ich was“.
Seite 22 Dell™ C2660dn Color Laser Printer Benutzerhandbuch...
Seite 23: Wo Finde Ich Was
Kurzhandbuch • So verwenden Sie den Drucker Dell ™ C2660dn Color Laser Printer Quick Reference Guide Front and Rear View About the Operator Panel The operator panel has a 4-line LCD panel, a status LED, control buttons, and a number pad, which allows you to control the printer.
Seite 24 Einrichtungsdiagramm • So richten Sie den Drucker ein Setting Up Your Printer Dell C2660dn Color Laser Printer Configuration de votre imprimante | Configurazione della stampante | Einrichten des Druckers | Configuración de la impresora Verify the contents of the box...
Seite 25 Gewährleistung und Reparatur • Downloads — Treiber • Handbücher — Druckerdokumentation und Produktspezifikationen Gehen Sie zu dell.com/support. Wählen Sie Ihre Region aus, und machen Sie die geforderten Angaben, um Zugang zu Hilfetools und Informationen zu erhalten. Wo finde ich was...
Seite 26 Wo finde ich was...
Seite 27: Produktmerkmale
Produktmerkmale In diesem Kapitel werden die Produktmerkmale beschrieben und entsprechende Links angegeben. Duplexdruck (Duplex-Druck) Mehrfachnutzen auf der Registerkarte Layout (N-up-Druck) Mit der Funktion für den Duplexdruck können Sie zwei Mit der Funktion „Mehrfachnutzen“ können Sie oder mehr Seiten auf beiden Seiten des Blatts drucken. Mit Dokumente in verkleinerter Form drucken, sodass mehrere dieser Funktion kann der Papierverbrauch gesenkt werden.
Seite 28 Produktmerkmale...
Seite 29: Informationen Zum Drucker
Informationen zum Drucker In diesem Kapitel erhalten Sie einen Überblick über Ihren Dell™ C2660dn Color Laser Printer. Vorder- und Rückansicht Vorderansicht Transferriemeneinheit Mehrzweckeinzug (Multipurpose Feeder, MPF) Trommelkartuschen Tonerkassetten Alttonerbehälter Frontabdeckung Abdeckung auf der rechten Seite Bedienerkonsole Netzschalter Ausgabefachverlängerung Fach1 Obere Abdeckung...
Seite 30: Rückansicht
Rückansicht Abdeckung auf der linken Seite Übertragungswalze (ÜT-Walze) Ethernet-Anschluss Fixiereinheit USB-Anschluss Netzanschluss WLAN-Adapteranschluss Rückabdeckung Duplexeinheit Informationen zum Drucker...
Seite 31: Platzbedarf
Platzbedarf Achten Sie darauf, dass genügend Platz zum Öffnen der Fächer, Abdeckungen und des optionalen Zubehörs sowie für ausreichende Belüftung vorhanden ist. 200 mm/7,87 Zoll 379 mm/14,92 Zoll 400 mm/15,75 Zoll 400 mm/15,75 Zoll 485 mm/19,09 Zoll 439 mm/17,28 Zoll 600 mm/23,62 Zoll 400 mm/15,75 Zoll Bedienerkonsole...
Seite 32: Zusatzkomponenten
Zusatzkomponenten Optionales Zubehör Für den Drucker gibt es folgende optionale Zubehörteile: • WLAN-Adapter • Optionaler 550-Blatt-Papiereinzug Einzelne Zubehörteile Die folgenden Zubehörteile sind erforderlich, damit der Drucker an einen Computer oder ein Netzwerk angeschlossen werden kann. Bitte erwerben Sie sie nach Bedarf. •...
Seite 33: Bestellen Von Verbrauchsmaterial
Sie können Verbrauchsmaterialien von Dell über das Internet bestellen, wenn der Drucker in das Netzwerk eingebunden ist. Geben Sie die IP-Adresse Ihres Druckers in Ihren Web-Browser ein, starten Sie das Dell Printer Configuration Web Tool und klicken Sie unter Bestellen von Verbrauchsmaterial bei: auf die Web-Adresse, um Toner oder Verbrauchsmaterial für Ihren Drucker zu bestellen.
Seite 34 Informationen zum Drucker...
Seite 35: Einrichten Des Druckers (Druckereinrichtung)
Einrichten des Druckers (Druckereinrichtung) 5 Vorbereiten der Druckerhardware........... 35 6 Installieren des optionalen Zubehörs........37 7 Anschließen des Druckers............51 8 Einrichten der IP-Adresse ............57 9 Einlegen von Papier..............61 ® 10 Installation der Druckertreiber auf Windows -Computern ......................65 11 Installation der Druckertreiber auf Macintosh-Computern ......................
Seite 37: Vorbereiten Der Druckerhardware
Vorbereiten der Druckerhardware Entfernen der Klebestreifen HINWEIS: Auf der CD Software and Documentation finden Sie außerdem Videoanleitungen. Klicken Sie in der Dell- Druckereinrichtung auf Installationsvideo. 1 Entfernen Sie Klebestreifen vom Drucker. Vorbereiten der Druckerhardware...
Seite 38 Vorbereiten der Druckerhardware...
Seite 39: Installieren Des Optionalen Zubehörs
Sie mit dieser Aufgabe beginnen. HINWEIS: Auf der CD Software and Documentation finden Sie außerdem Videoanleitungen. Klicken Sie in der Dell- Druckereinrichtung auf Installationsvideo. 1 Stellen Sie sicher, dass der Drucker ausgeschaltet ist, und ziehen Sie alle Kabel von der Rückseite des Druckers ab.
Seite 40 6 Heben Sie den Drucker hoch und richten Sie die fünf Führungsstifte des optionalen 550-Blatt-Papiereinzugs an den Löchern am unteren Teil des Druckers aus. Setzen Sie den Drucker vorsichtig auf dem optionalen 550-Blatt- Papiereinzug ab. WARNUNG: Der Drucker muss von zwei Personen angehoben werden. WARNUNG: Achten Sie darauf, dass Sie sich nicht die Finger einklemmen, wenn Sie den Drucker auf dem optionalen 550- Blatt-Papiereinzug absetzen.
Seite 41: Aktualisieren Ihres Treibers Zur Erkennung Des 550-Blatt-Papiereinzugs
Bildschirms, und anschließend auf Bedienfeld → Hardware und Sound (Hardware für Windows Server 2012 Windows Server 2012) → Geräte und Drucker. Klicken Sie mit der rechten Maustaste auf das Dell C2660dn Color Laser Printer und wählen Sie Druckereigenschaften. Klicken Sie auf die Registerkarte Konfiguration und wählen Sie dann Bidirektionale Einrichtung.
Seite 42 Klicken Sie auf Start → Bedienfeld → Hardware und Sound → Drucker. Windows Vista/Vista x64 Klicken Sie mit der rechten Maustaste auf das Dell C2660dn Color Laser Printer und wählen Sie Eigenschaften. Klicken Sie auf die Registerkarte Konfiguration und wählen Sie dann Bidirektionale Einrichtung.
Seite 43 Klicken Sie auf Start → Geräte und Drucker. Windows 7/ 7 x64/ Klicken Sie mit der rechten Maustaste auf das Dell C2660dn Color Laser Printer und wählen Server 2008 R2 x64 Sie Druckereigenschaften. Klicken Sie auf die Registerkarte Konfiguration und wählen Sie dann Bidirektionale Einrichtung.
Seite 44 Bildschirms, und anschließend auf Bedienfeld → Hardware und Sound (Hardware für Windows Server 2012 Windows Server 2012) → Geräte und Drucker. Klicken Sie mit der rechten Maustaste auf das Dell C2660dn Color Laser Printer und wählen Sie Druckereigenschaften. Klicken Sie auf die Registerkarte Geräteeinstellungen und wählen Sie dann Verfügbar aus dem Dropdownmenü...
Seite 45: Installieren Des Optionalen Wlan-Adapters
WLAN-Adapter HINWEIS: Um die Funknetzinstallation abzuschließen, benötigen Sie die entsprechende Scheibe Software and Documentation, die zum Lieferumfang des Druckers gehört und darüber hinaus von der Website dell.com/support heruntergeladen werden kann. Installieren des optionalen WLAN-Adapters HINWEIS: Auf der CD Software and Documentation finden Sie außerdem Videoanleitungen. Klicken Sie in der Dell- Druckereinrichtung auf Installationsvideo.
Seite 46 2 Richten Sie den Stecker und die drei Ausbuchtungen des WLAN-Adapters an den vier Öffnungen aus und setzen Sie den Adapter ein. HINWEIS: Stellen Sie sicher, dass der Adapter vollständig und sicher eingeführt wird. 3 Schalten Sie den Drucker ein. HINWEIS: Wenn eine Meldung erscheint und Sie auffordert, die Ersteinrichtung auf der LCD-Bedienerkonsole einzustellen, sollten Sie dieser Anweisung stets folgen.
Seite 47: Festlegen Der Wlan-Einstellungen
Bedienerkonsole Ethernet-Kabel Dell Printer Configuration Web Tool *1 WPS-PBC (Wi-Fi geschützte Einrichtung mit Push Button Konfiguration) ist eine Methode, um Geräte zu identifizieren und zu registrieren, die für eine WLAN-Konfiguration benötigt werden, indem die Taste des Zugangspunktes über den WLAN-Router gedrückt wird.
Seite 48: Konfiguration Des Funkadapters Anhand Der Dell-Druckereinrichtung
2 Klicken Sie auf Einrichtung. 3 Klicken Sie auf Drahtlos. Befolgen Sie die Anweisungen am Bildschirm, und konfigurieren Sie die Funknetzeinstellungen des Druckers. Folgende Anweisungen gelten für WPS-PIN, WPS-PBC, Bedienfeld und Dell Printer Configuration Web Tool. Konfiguration des Funkadapters ohne Verwendung der Dell-Druckereinrichtung WPS-PIN Der PIN-Code der WPS-PIN kann nur über das Bedienfeld konfiguriert werden.
Seite 49 9 Stellen Sie sicher, dass die Meldung Bitte warten, WPS-Einstellung angezeigt wird. Geben Sie den in Schritt 7 angezeigten PIN-Code für den WLAN-Zugangspunkt (Registrar) ein. HINWEIS: Lesen Sie zum WPS Betrieb an einem WLAN-Zugangspunkt das mitgelieferte Handbuch Ihres WLAN- Zugangspunktes. 10 Wenn der WPS Betrieb erfolgreich ist und der Drucker wurde neu gestartet, ist die WLAN-Verbindung vervollständigt.
Seite 50 HINWEIS: Einige versteckte SSID werden möglicherweise nicht angezeigt. Falls die SSID nicht erkannt wird, sollten Sie das SSID-Broadcast über den Router einschalten. 7 Geben Sie den WEP-Schlüssel oder die Passphrase ein. Wenn die Verschlüsselungsart des ausgewählten Zugangspunkts in Schritt 6 WEP ist: •...
Seite 51: Rekonfigurieren Der Wlan-Einstellung
Einzelheiten zum Anschließen über das Ethernet-Kabel finden Sie unter „Drucker mit einem Computer oder Netzwerk verbinden“. 3 Schalten Sie den Drucker ein. 4 Starten Sie Dell Printer Configuration Web Tool, indem Sie die IP-Adresse des Druckers in Ihren Web-Browser eingeben. 5 Wählen Sie Druckservereinstellungen.
Seite 52: Neukonfigurierung Der Funknetzeinstellungen Anhand Des Dell Printer Configuration Web Tools
1 Überprüfen Sie die IP-Adresse des Druckers. Informationen zur Überprüfung der IP-Adresse des Druckers finden Sie unter „Überprüfen der IP-Einstellungen“. 2 Starten Sie Dell Printer Configuration Web Tool, indem Sie die IP-Adresse des Druckers in Ihren Web-Browser eingeben. 3 Wählen Sie Druckservereinstellungen.
Seite 53: Anschließen Des Druckers
Anschließen des Druckers Beim Verbinden des Dell™ C2660dn Color Laser Printer mit einem Computer oder Gerät müssen die folgenden Spezifikationen für den jeweiligen Verbindungstyp eingehalten werden: Verbindungstyp Verbindungsspezifikationen Ethernet 10 Base-T/100 Base-TX/1000 Base-T Drahtlos (optional) IEEE 802.11b/802.11g/802.11n USB 2.0 1 Ethernet-Anschluss...
Seite 54: Drucker Mit Einem Computer Oder Netzwerk Verbinden
Drucker mit einem Computer oder Netzwerk verbinden HINWEIS: Auf der CD Software and Documentation finden Sie außerdem Videoanleitungen. Klicken Sie in der Dell- Druckereinrichtung auf Installationsvideo. Direktverbindung Ein lokaler Drucker ist ein Drucker, der über ein USB-Kabel direkt mit dem Computer verbunden ist. Wenn der Drucker nicht an den Computer, sondern an ein Netzwerk angeschlossen ist, übergehen Sie diesen Abschnitt und...
Seite 55: Netzwerkverbindung
Netzwerkverbindung So schließen Sie den Drucker an ein Netzwerk an: 1 Schließen Sie das Ethernet-Kabel an. 1 Ethernet-Anschluss Um den Drucker mit dem Netzwerk zu verbinden, schließen Sie das eine Ende eines Ethernet-Kabels an den Ethernet-Anschluss auf der Rückseite des Druckers und das andere Ende an einen LAN-Drop oder -Hub an. Bei einer WLAN-Verbindung stecken Sie den WLAN-Adapter in den Anschluss für den WLAN-Adapter an der Rückseite des Druckers.
Seite 56: Einschalten Des Druckers
Der Drucker darf nicht an ein USV-System (Unterbrechungsfreie Stromversorgung) angeschlossen werden. HINWEIS: Auf der CD Software and Documentation finden Sie außerdem Videoanleitungen. Klicken Sie in der Dell- Druckereinrichtung auf Installationsvideo. 1 Verbinden Sie das Netzkabel mit dem Anschluss auf der Rückseite des Druckers und dann mit einer Stromquelle.
Seite 57 Norsk Svenska 2 Die Meldung Zeitzone einstellen wird angezeigt. Drücken Sie die Taste , bis die gewünschte Zeitzone hervorgehoben ist, und drücken Sie dann die Taste (Einstellen). UTC -12:00 UTC -11:00 Midway-Inseln, Niue, Samoa UTC -10:00 Adak, Hawaii, Tahiti, Cook-Inseln UTC -09:00 Alaska, Gambier-Inseln UTC -08:00...
Seite 58 UTC +12:00 Anadyr, Auckland, Fidschi, Kamtschatka, Marshall-Inseln, McMurdo UTC +13:00 Tongatapu 3 Die Meldung Bitte Datum eingeben wird angezeigt. Bestimmen Sie das aktuelle Datum, und drücken Sie die Taste (Einstellen). 4 Die Meldung Bitte Zeit eingeben wird angezeigt. Bestimmen Sie die aktuelle Zeit, und drücken Sie die Taste (Einstellen).
Seite 59: Einrichten Der Ip-Adresse
Wenn Sie eine IP-Adresse manuell im IPv6-Modus zuweisen, sollten Sie Dell™ Printer Configuration Web Tool verwenden. Um Dell Printer Configuration Web Tool anzuzeigen, sollten Sie die Link-Local-Adresse verwenden. Um die Link- Local-Adresse zu bestätigen, sollten Sie einen Druckereinstellungsbericht ausdrucken und die Link-Local-Adresse unter Netzwerk (kabelgebunden) oder Netzwerk (WLAN) überprüfen.
Seite 60: Verwendung Der Toolbox
17 Wiederholen Sie Schritt 11 und 12, um die Einstellung für die Gateway-Adresse vorzunehmen. 18 Schalten Sie den Drucker aus und wieder ein. Verwendung der Toolbox 1 Klicken Sie auf Start Alle Programme Dell Drucker Dell C2660dn Color Laser Printer Toolbox. → → → →...
Seite 61: Überprüfen Der Ip-Einstellungen
5 Klicken Sie auf Neue Einstellungen anwenden. Sie können die IP-Adresse dem Drucker auch zuweisen, wenn Sie die Druckertreiber mit Hilfe des Installationsprogramms installieren. Wenn Sie die Funktion Netzinstallation verwenden und am Drucker IP- Adresse holen auf den Wert AutoIP oder DHCP gesetzt ist, können Sie im Druckerauswahlfenster die IP-Adresse von „0.0.0.0“...
Seite 62 Einrichten der IP-Adresse...
Seite 63: Einlegen Von Papier
Nehmen Sie während eines laufenden Druckvorgangs das Papierfach nicht heraus, um Papierstaus zu vermeiden. HINWEIS: Auf der CD Software and Documentation finden Sie außerdem Videoanleitungen. Klicken Sie in der Dell- Druckereinrichtung auf Installationsvideo. 1 Ziehen Sie das Fach ca. 200 mm weit aus dem Drucker heraus.
Seite 64 4 Biegen Sie den Druckmedienstapel und fächern Sie ihn auf, bevor Sie die Druckmedien in das Fach einlegen. Gleichen Sie die Kanten des Stapels auf einer ebenen Fläche an. 5 Platzieren Sie die Druckmedien mit der empfohlenen Druckseite nach oben in das Fach. HINWEIS: Der Druckmedienstapel darf dabei nicht über die Lademarkierung im Papierfach hinausragen.
Seite 65 8 Drücken Sie an der Bedienerkonsole die Taste oder , bis das gewünschte Papierformat hervorgehoben wird, und drücken Sie dann die Taste (Einstellen). 9 Drücken Sie die Taste oder , bis die gewünschte Papiersorte angezeigt wird, und drücken Sie dann die Taste (Einstellen).
Seite 66 Einlegen von Papier...
Seite 67: Erkennen Des Vor-Installationsstatus Des Druckertreibers
Prüfen Sie vor der Installation des Druckertreibers auf Ihrem Computer die IP-Adresse des Druckers durch eines der folgenden Verfahren in „Überprüfen der IP-Einstellungen“. Ändern der Firewalleinstellungen vor der Druckerinstallation Wird eines der nachfolgend aufgeführten Betriebssysteme verwendet, müssen vor der Installation der Dell- Druckersoftware die Firewall-Einstellungen geändert werden: ®...
Seite 68: Einrichtung Einer Direktverbindung
(wobei D der Laufwerksbuchstabe des optischen Laufwerks ist), und klicken Sie dann auf OK. Einrichtung einer Direktverbindung Für die Installation von PCL- und PS-Druckertreibern 1 Klicken Sie im Fenster Dell-Druckereinrichtung auf Druckertreiber und Software installieren, um die Installationssoftware zu starten. 2 Wählen Sie Persönliche Installation und klicken Sie dann auf Weiter.
Seite 69 5 Wählen Sie den Anschluss für dieses Produkt, und klicken Sie dann auf Weiter. 6 Klicken Sie auf Disk aufrufen, um das Dialogfeld Installieren von Disk anzuzeigen. 7 Klicken Sie auf Durchsuchen, und wählen Sie dann den entpackten Ordner aus Schritt 1. 8 Klicken Sie auf OK.
Seite 70: D:\Drivers\Xps\Win_8\Xps-V4_C2660.Zip (Wobei "D" Der Buchstabe Des Optischen Laufwerk Ist)
D:\Drivers\XPS\Win_7Vista\XPS-V3_C2660.zip (wobei „D“ der Buchstabe des optischen Laufwerk ist) 2 Klicken Sie auf Start→ Geräte und Drucker. 3 Klicken Sie auf Drucker hinzufügen. Wenn Sie Windows Server 2008 R2 verwenden, klicken Sie auf Lokalen oder Netzwerkdrucker als Administrator hinzufügen. Wenn das Dialogfeld Benutzerkontensteuerung angezeigt wird, klicken Sie auf Ja. HINWEIS: Wenn Sie ein Administrator des Computers sind, klicken Sie auf Ja;...
Seite 71: Einrichtung Einer Netzwerkverbindung
Wenn Sie den Farbdruck einschränken möchten, wählen Sie die entsprechende Dell™ ColorTrack-Option. Geben Sie das Passwort ein, wenn Farbe – Passwort aktiviert für Dell ColorTrack gewählt ist. 6 Wählen Sie die Software und Dokumentation aus, die installiert werden soll, und klicken Sie dann auf Installieren.
Seite 72 7 Wenn Sie den Bedingungen des Umwelthinweis zustimmen, aktivieren Sie das Kontrollkästchen Duplexdruck verwenden und klicken Sie auf Installieren, um mit der Installation fortzufahren. 8 Klicken Sie auf Fertig stellen, um den Assistenten zu beenden, wenn der Bildschirm Druckbereit! angezeigt wird. Wenn Sie die Installation überprüfen möchten, klicken Sie auf Testseite drucken, bevor Sie auf Fertig klicken.
Seite 73 4 Klicken Sie auf Einen Netzwerk-, Drahtlos- oder Bluetoothdrucker hinzufügen. 5 Wählen Sie den Drucker aus oder klicken Sie auf Der gesuchte Drucker ist nicht aufgeführt. Gehen Sie nach Auswahl des Druckers zu Schritt 8. Wenn Sie auf Der gesuchte Drucker ist nicht aufgeführt klicken, gehen Sie zu Schritt 6. 6 Wählen Sie Einen Drucker mit einer TCP/IP-Adresse oder einem Hostnamen hinzufügen, und klicken Sie dann auf Weiter.
Seite 74 8 Klicken Sie auf OK. 9 Wählen Sie den Druckernamen, und klicken Sie auf Weiter. 10 Um den Druckernamen zu ändern, geben Sie die gewünschte Bezeichnung in das Feld Druckername ein, und klicken Sie dann auf Weiter. Wenn der Drucker als Standarddrucker angegeben werden soll, aktivieren Sie das Kontrollkästchen Als Standarddrucker festlegen, und klicken Sie dann auf Weiter.
Seite 75 Drucker direkt an einen Computer oder Druckserver angeschlossen ist. Um das Dell Printer Configuration Web Tool zu starten, geben Sie die IP-Adresse des Druckers in Ihren Web- Browser ein. Auf dem Bildschirm wird die Druckerkonfiguration angezeigt.
Seite 76: Konfigurierung Für Gemeinsam Genutzten Druck
Konfigurierung für gemeinsam genutzten Druck Sie können den neuen Drucker zur gemeinsamen Nutzung im Netzwerk freigeben, indem Sie die mitgelieferte ® Software and Documentation Scheibe oder Microsoft Point-and-Print oder Peer-to-Peer verwenden. Wenn Sie Software jedoch eines der von Microsoft angebotenen Verfahren einsetzen, sind eventuell nicht alle mit der Scheibe and Documentation installierten Funktionen verfügbar, z.
Seite 77 Windows 7, Windows 7 64-bit Edition oder Windows Server 2008 R2 1 Klicken Sie auf Start→ Geräte und Drucker. 2 Klicken Sie mit der rechten Maustaste auf das Druckersymbol, und wählen Sie Druckereigenschaften. 3 Klicken Sie auf der Registerkarte Freigabe gegebenenfalls auf Freigabeoptionen ändern. Aktivieren Sie das Kontrollkästchen Drucker freigeben, und geben Sie dann einen Namen in das Textfeld Freigabename ein.
Seite 78: Point-And-Print
Point-and-Print Point-and-Print ist eine Technik von Microsoft Windows, mit der Sie einen Anschluss zu einem Remotedrucker herstellen können. Durch diese Funktion wird der Druckertreiber automatisch heruntergeladen und installiert. Windows XP, Windows XP 64-bit Edition, Windows Server 2003 oder Windows Server 2003 x64 Edition 1 Doppelklicken Sie auf dem Windows-Desktop des Clientcomputers auf Netzwerkumgebung.
Seite 79 6 Warten Sie, während die Treiberinformationen vom Server auf den Client kopiert werden und das neue Druckerobjekt dem Druckerordner hinzugefügt wird. Die hierfür benötigte Zeit hängt vom Datenverkehr im Netzwerk und anderen Faktoren ab. 7 Drucken Sie eine Testseite, um die Installation des Druckers zu überprüfen. Klicken Sie auf Start→...
Seite 80: Peer-To-Peer
Windows 8, Windows 8 64-Bit Edition oder Windows Server 2012 1 Zeigen Sie auf die obere oder untere rechte Bildschirmecke und klicken Sie dann im Suchfeld auf Suchen → Typ Netzwerk. Klicken Sie auf Apps und dann auf Netzwerk. 2 Suchen Sie den Hostnamen des Servers, und doppelklicken Sie darauf. 3 Klicken Sie mit der rechten Maustaste auf den Namen des freigegebenen Druckers, und klicken Sie dann auf Verbinden.
Seite 81 Der Hostname des Servers ist der Name des Servercomputers im Netzwerk. Der Name des zur gemeinsamen Nutzung freigegebenen Druckers ist der während der Serverinstallation zugewiesene Name. 5 Klicken Sie auf Drucker suchen und dann auf Weiter. Wenn der Drucker neu ist, werden Sie möglicherweise aufgefordert, einen Druckertreiber zu installieren. Wenn kein Systemtreiber zur Verfügung steht, müssen Sie den Pfad zu vorhandenen Treibern angeben.
Seite 82 Windows Server 2008 oder Windows Server 2008 64-bit Edition 1 Klicken Sie auf Start→ Bedienfeld→ Drucker. 2 Klicken Sie auf Drucker hinzufügen. 3 Wählen Sie Einen Netzwerk-, Drahtlos- oder Bluetoothdrucker hinzufügen und klicken Sie dann auf Weiter. Wenn der Drucker in der Liste aufgeführt ist, wählen Sie ihn aus, und klicken Sie auf Weiter; andernfalls wählen Sie Der gesuchte Drucker ist nicht aufgeführt., geben Sie den Pfad des Druckers in das Textfeld Einen freigegebenen Drucker über den Namen auswählen ein und klicken Sie auf Weiter.
Seite 83 3 Wenn der Drucker aufgeführt ist, wählen Sie ihn aus und klicken Sie auf Weiter, oder wählen Sie Der gesuchte Drucker ist nicht aufgeführt. Klicken Sie auf Einen freigegebenen Drucker über den Namen auswählen, geben Sie den Pfad des Druckers in das Textfeld ein, und klicken Sie dann auf Weiter. Beispiel: \\<Host-Name des Servers>\<Name des freigegebenen Druckers>...
Seite 84 ® Installation der Druckertreiber auf Windows -Computern...
Seite 85: Installation Der Treiber Und Der Software
Software and Documentation auf dem Macintosh-Computer aus. 2 Doppelklicken Sie auf das Symbol Dell C2660 Installer, und klicken Sie dann auf Weiter. 3 Wenn Sie im Popup-Dialogfeld dazu aufgefordert werden, das im Installationspaket enthaltene Programm zu bestätigen, klicken Sie auf Weiter.
Seite 86: Konfiguration Von Druckereinstellungen
5 Wählen Sie unter Protokoll die Option Line Printer Daemon - LPD. 6 Geben Sie im Bereich Adresse die IP-Adresse des Druckers ein. 7 Wählen Sie Dell C2660dn Color Laser unter Drucken unter Verwendung von aus. HINWEIS: Wenn das Drucken über den IP-Druck eingerichtet wird, bleibt der Warteschlangenname leer. Sie brauchen auch keinen Namen festzulegen.
Seite 87: Vorgang Mit Red Hat Enterprise Linux 5/6 Desktop
1 Wählen Sie Applications→ System Tools (Accessories für Red Hat Enterprise Linux 5 Desktop)→ Terminal aus. 2 Geben Sie im Terminal-Fenster den folgenden Befehl ein: (Geben Sie das Administrator-Passwort ein.) rpm -ivh (Geben Sie den Dateipfad an)/Dell- C2660-Color-Laser-x.x-x.noarch.rpm Der Druckertreiber wird installiert.
Seite 88 Wählen Sie Dell C2660dn Color Laser USB #1 or Dell C2660dn Color Laser aus dem Menü Device aus und klicken Sie dann auf Continue. 4 Wählen Sie Dell C2660dn Color Laser PS vx.x (en) aus dem Menü Model aus und klicken Sie dann auf Add Printer.
Seite 89: Einrichten Der Warteschlange
Einrichten der Warteschlange 1 Wählen Sie Applications→ System Tools (Accessories für Red Hat Enterprise Linux 5 Desktop)→ Terminal aus. 2 Geben Sie im Terminal-Fenster den folgenden Befehl ein: (Geben Sie das Administrator-Passwort ein.) lpadmin -d (Geben Sie den Namen der Warteschlange ein.) Festlegen der Druckoptionen Sie können die Druckeroptionen festlegen (z.
Seite 90: Verwendung Unter Suse Linux Enterprise Desktop 10
1 Wählen Sie Computer → More Applications... und Gnome Terminal im Anwendungs-Browser aus. 2 Geben Sie im Terminal-Fenster den folgenden Befehl ein: (Geben Sie das Administrator-Passwort ein.) rpm -ivh (Geben Sie den Dateipfad an)/Dell- C2660-Color-Laser-x.x-x.noarch.rpm Der Druckertreiber wird installiert. Einrichten der Warteschlange Zum Drucken müssen Sie die Druckwarteschlange an Ihrer Arbeitsstation einrichten.
Seite 91 Printer Description und Printer Location müssen nicht ausgefüllt werden. Markieren Sie das Kontrollkästchen Do Local Filtering und klicken Sie auf Next. Wählen Sie DELL als Manufacturer aus. Wählen Sie C2660dn Color Laser als Model aus und klicken Sie dann auf Next.
Seite 92: Festlegen Der Druckoptionen
Festlegen der Druckoptionen Sie können die Druckeroptionen festlegen (z. B. den Farbmodus). 1 Öffnen Sie einen Web-Browser. 2 Geben Sie http://localhost:631/admin bei Location ein und drücken Sie <Enter> (die Eingabetaste). 3 Geben Sie als Benutzername root ein und geben Sie das Administrator-Passwort ein. Das Fenster CUPS wird geöffnet.
Seite 93: Verwendung Unter Suse Linux Enterprise Desktop 11
1 Wählen Sie Computer → More Applications... und GNOME Terminal im Anwendungs-Browser aus. 2 Geben Sie im Terminal-Fenster den folgenden Befehl ein: (Geben Sie das Administrator-Passwort ein.) rpm -ivh (Geben Sie den Dateipfad an)/Dell- C2660-Color-Laser-x.x-x.noarch.rpm Der Druckertreiber wird installiert. Einrichten der Warteschlange Zum Drucken müssen Sie die Druckwarteschlange an Ihrer Arbeitsstation einrichten.
Seite 94 Wählen Sie Dell in dem Drop-Down-Menü Select the printer manufacturer: aus. Klicken Sie auf OK. Das Dialogfeld Add New Printer Configuration wird geöffnet. Wählen Sie Dell C2660dn Color Laser PS vx.x [Dell/Dell_C2660dn_Color_Laser.ppd.gz] aus der Liste Assign Driver aus. HINWEIS: Sie können den Namen des Druckers in Set Name: angeben.
Seite 95: Festlegen Des Autorisierungspassworts Für Den Druckeradministrator
Festlegen der Druckoptionen Sie können die Druckeroptionen festlegen (z. B. den Farbmodus). 1 Öffnen Sie einen Web-Browser. 2 Geben Sie http://localhost:631/admin bei Location ein und drücken Sie <Enter> (die Eingabetaste). 3 Klicken Sie auf Manage Printers. 4 Klicken Sie auf Set Printer Options des Druckers, dessen Druckoptionen Sie festlegen möchten. 5 Nehmen Sie die erforderlichen Einstellungen vor und klicken Sie auf Set Printer Options.
Seite 96 4 Geben Sie im Terminal-Fenster den folgenden Befehl ein: (Geben Sie das Administrator-Passwort ein.) rpm -e Dell-C2660-Color-Laser Der Druckertreiber wird deinstalliert. Installieren von Druckertreibern auf Linux-Computern (CUPS)
Seite 97: Verwendung Ihres Druckers
Verwendung Ihres Druckers 13 Bedienerkonsole ................. 97 14 Dell™ Printer Configuration Web Tool........101 15 Erläuterungen zu den Toolbox-Menüs........151 16 Erläuterungen zu den Druckermenüs........167 17 Richtlinien für Druckmedien............ 209 18 Einlegen von Druckmedien............217...
Seite 99: Informationen Zur Bedienerkonsole
Bedienerkonsole Informationen zur Bedienerkonsole Das Bedienfeld weist ein vierzeiliges LCD-Bedienfeld, eine Status-LED, Bedientasten, sowie einen Ziffernblock auf, mit denen Sie den Drucker steuern können. 1 Status-LED (Bereit / Fehler) • Wenn der Drucker bereit ist, leuchtet die Anzeige grün, diese blinkt grün, wenn Daten empfangen werden. •...
Seite 100: Verwendung Des Ziffernblocks
HINWEIS: Wenn der Drucker über Ethernet oder WLAN an ein Netzwerk angeschlossen ist und der Abschalttimer eingestellt wurde, schaltet der Drucker sich nicht automatisch aus. Um die Funktion des Abschalttimers bei Automatisch einem Drucker zu verwenden, der über ein Netzwerk angeschlossen ist, muss der eingestellt Abschalttimer sein.
Seite 101: Drucken Eines Konsoleneinstellungsberichts
3 Drücken Sie Taste , bis die gewünschte Sprache hervorgehoben wird, und drücken Sie anschließend die Taste (Einstellen). Bei Verwendung der Toolbox 1 Klicken Sie auf Start Alle Programme Dell Drucker Dell C2660dn Color Laser Printer Toolbox. → → → → HINWEIS: Weitere Informationen zum Starten der Toolbox finden Sie unter „Starten der Toolbox“.
Seite 102 5 Drücken Sie die Taste , bis die gewünschte Einstellung hervorgehoben wird. Drücken Sie dann die Taste (Einstellen). 6 Drücken Sie die Taste oder , oder geben Sie den gewünschten Wert mit der numerischen Tastatur (Ziffernblock) ein. Drücken Sie dann die Taste (Einstellen).
Seite 103: Dell™ Printer Configuration Web Tool
Dieses Web-Dienstprogramm steht nur dann zur Verfügung, wenn der Drucker über ein Ethernet-Kabel oder den WLAN-Druckeradapter an ein Netzwerk angeschlossen ist. Eine der Funktionen des Dell Printer Configuration Web Tool ist die E-Mail-Warnungseinrichtung, die Sie oder den Verantwortlichen per E-Mail benachrichtigt, wenn Verbrauchsmaterial bestellt werden muss oder wenn der Drucker gewartet werden muss.
Seite 104: Einrichten Der Dell Printer Configuration Web Tool
Einrichten der Dell Printer Configuration Web Tool Vergewissern Sie sich vor Verwendung des Dell Printer Configuration Web Tools, dass Sie JavaScript in Ihrem Browser aktiviert haben. Befolgen die folgenden Verfahren, um die Umgebungseinstellungen Ihres Web-Browsers und die EWS-Einstellung auf der Bedienerkonsole vor der Verwendung des Dell Printer Configuration Web Tool zu konfigurieren.
Seite 105: Einrichten Über Die Bedienerkonsole
Aktivieren Sie das Kontrollkästchen Automatische Proxy-Konfigurations-URL. Geben Sie nach dem Festlegen der Sprache und des Proxy-Servers <http://nnn.nnn.nnn.nnn/> (die IP- Adresse des Druckers) in das Adressfeld des Browsers ein, um das Dell Printer Configuration Web Tool zu aktivieren. Einrichten über die Bedienerkonsole Sie können das Dell Printer Configuration Web Tool nur starten, wenn EWS auf der Bedienerkonsole auf Enable...
Seite 106: Starten Des Dell Printer Configuration Web Tool
Starten des Dell Printer Configuration Web Tool Um das Dell Printer Configuration Web Tool zu starten, geben Sie die IP-Adresse Ihres Druckers in Ihren Web- Browser ein. Wenn Ihnen die IP-Adresse des Druckers nicht bekannt ist, drucken Sie den Bericht zu den Druckereinstellungen aus oder zeigen Sie die Seite TCP/IP-Einstellungen an, auf der die IP-Adresse aufgeführt ist.
Seite 107: Druckereinstellungen Kopieren
Verantwortlichen in das E-Mail-Listenfeld ein. Passwort einstellen Mit dem Menü Passwort festlegen können Sie das Dell Printer Configuration Web Tool sperren, indem Sie ein entsprechendes Passwort einrichten. Auf diese Weise können Sie verhindern, dass andere Benutzer unbeabsichtigt Änderungen an den von Ihnen ausgewählten Druckereinstellungen vornehmen.
Seite 108: Format Der Seitenanzeige
Rechter Frame Oberer Frame Oben auf jeder Seite befindet sich der obere Frame. Wenn das Dell Printer Configuration Web Tool aktiviert ist, werden der aktuelle Status und die Spezifikationen des Druckers auf jeder Seite im oberen Frame angezeigt. Der obere Frame enthält die folgenden Angaben:...
Seite 109: Linker Frame
E-Mail-Server-Einstellungen - Führt zum Menü Druckservereinstellungen. Übersicht Passwort festlegen Führt zum Menü Sicherheit. Online-Hilfe Führt zur Dell Support-Website. Versorgungsteile bestellen bei: Führt zur Dell-Website. Wenden Sie sich an die Dell- Führt zur Dell Support-Website. Kundenbetreuung unter: Dell™ Printer Configuration Web Tool...
Seite 110: Rechter Frame
Ändern der Einstellungen von Menüoptionen In einigen Menüs können Sie die Druckereinstellungen über das Dell Printer Configuration Web Tool ändern. Wenn Sie auf diese Menüs zugreifen, wird das Authentifizierungsfenster auf dem Bildschirm angezeigt. Geben Sie einen Benutzernamen und ein Passwort für den Drucker-Administrator gemäß den Eingabeaufforderungen des Dialogfelds ein.
Seite 111: Die Menüoptionen Im Detail
„Anpassen der Fixiereinheit“ „Autom.Registrierungseinst.“ „Farbregistrierungseinstellungen“ „Vorgaben rücksetzen“ „Druckzähler initialisieren“ „Speicher“ „Kein Dell-Toner“ „Höhenlage einst.“ „Uhr-Einst.“ „Web-Link-Anpassung“ „Druckservereinstellungen“ „Druckserverberichte“ „Druckserver-Einrichtungsseite“ „E-Mail-Server-Einrichtungsseite“ „Druckservereinstellungen“ „Allgemeine Informationen“ „Port-Einstellungen“ „TCP/IP“ „SMB“ „E-Mail-Server“ „Bonjour (mDNS)“ „SNMP“ „SNTP“ „AirPrint“ „Google Cloud Print“ „Proxyserver“ Dell™ Printer Configuration Web Tool...
Seite 112: Druckerstatus
Zeigt an, dass sich Papier im Papierfach befindet (Menge unbekannt). Papier Zeigt an, dass sich kein Papier im Papierfach befindet. hinzufügen Kapazität Zeigt die maximale Füllmenge des Papierfachs. Format Zeigt das Format des Papiers im Papierfach. Dell™ Printer Configuration Web Tool...
Seite 113: Druckerjobs
Überprüfung von Druckerdaten wie Hardware-Konfiguration und Software-Version. Diese Seite lässt sich auch aufrufen, indem im linken Frame auf Druckerinformation geklickt wird. Werte: Dell Servicekennungsnummer Zeigt die Dell-Service-Kennzeichennummer. Express-Servicecode Zeigt den Express-Servicecode von Dell an. Aktivposten-Markennummer Zeigt die Aktivposten-Markennummer des Druckers an. Drucker-Seriennummer Zeigt die Seriennummer des Druckers an. Speicherkapazität Zeigt die Speicherkapazität.
Seite 114: Druckereinstellungen
Abschaltintervall Tiefschlafmodus ganz auszuschalten. mm/Zoll Zeigt die am LCD-Bedienfeld verwendete Maßeinheit an. Signalton, Zeigt die Lautstärke des Signaltons, der ausgegeben wird, wenn die Konsolenauswahl Bedienerkonsoleneingabe korrekt ist. Aus zeigt an, dass der Signalton deaktiviert ist. Dell™ Printer Configuration Web Tool...
Seite 115 Zeigt an, ob Papier eines anderen Formats verwendet werden soll, wenn das Papier in dem angegebenen Papierfach nicht den Formateinstellungen für den aktuellen Auftrag entspricht. Briefkopf 2-seitig Zeigt an, ob beide Seiten von Briefbögen bedruckt werden. Dell™ Printer Configuration Web Tool...
Seite 116 Seitenbeschreibungssprache PostScript Level3 Compatible beziehen, ausgedruckt wird. PS-Jobzeitlimit Festlegen der Ausführungszeit für einen PostScript Level3 Compatible- Job. Papierauswahlmodus Festlegen des Fachs, das für das PostScript Level3 Compatible-Drucken ausgewählt wird. Standardfarbe Zeigt die Einstellung des Farbmodus. Dell™ Printer Configuration Web Tool...
Seite 117 (106-163 g/m für beschichtetes Papier an. Beschicht. dick Zeigt die Spannungseinstellung der Übertragungswalze (von -5 bis 10) (164-216g/m für dick beschichtetes Papier an. Etikett Zeigt die Spannungseinstellung der Übertragungswalze (von -5 bis 10) für Etiketten an. Dell™ Printer Configuration Web Tool...
Seite 118 über Versorgungsteile bestellen bei: in dem linken Rahmen zugegriffen werden kann. Standard Zeigt die Vorzugs-URL (http://accessories.us.dell.com/sna), die mit Versorgungsteile bestellen bei: verknüpft werden kann. Vorzug Zeigt die Vorzugs-URL (http://premier.dell.com), die mit Versorgungsteile bestellen bei: verknüpft werden kann.
Seite 119 Informationen zu Papier mit einem bestimmten Gewicht finden Sie unter „Papiersorten-Spezifikationen“. Diese Option steht nur zur Verfügung, wenn im MPF-Modus auf An Bedienfeld angegeben ausgewählt wurde. Diese Option ist nur verfügbar, wenn der optionale 550-Blatt-Papiereinzug installiert ist. Berichte Zweck: Ausdrucken diverser Berichte und Listen. Dell™ Printer Configuration Web Tool...
Seite 120 Legt die Lautstärke des Signaltons fest, der ausgegeben wird, wenn ein Druckjob abgeschlossen wurde oder schaltet den Ton aus. Fehlerton Legt die Lautstärke des Signaltons fest, der ausgegeben wird, wenn ein Auftrag nicht ordnungsgemäß abgeschlossen wird oder schaltet den Ton aus. Dell™ Printer Configuration Web Tool...
Seite 121 Papier in dem entsprechenden Papierfach nicht zur Verfügung steht. Die Funktion Abschalttimer steht nur in bestimmten Regionen zur Verfügung. Netzwerkeinstellungen Zweck: Festlegen des Protokolls der PostScript Level3 Compatible-Kommunikation für diesen Drucker. Dell™ Printer Configuration Web Tool...
Seite 122 Legt den Druckfarbmodus auf die Werte Farbe oder Schwarz fest. Diese Einstellung wird für Druckaufträge verwendet, bei denen kein Farbdruckmodus angegeben ist. Formeinzug ignorieren Festlegen, ob leere Seiten ignoriert werden sollen, die lediglich Steuercodes für den Formeinzug enthalten. Dell™ Printer Configuration Web Tool...
Seite 123 Erneute Eingabe des Passworts Bestätigt das festgelegte Passwort. Einige Einstellungen in den Sicheren Einstellungen werden nur angezeigt, wenn diese Einstellung aktiviert ist. HINWEIS: Sie können das Passwort für das Dell Printer Configuration Web Tool in den Druckservereinstellungen unter Passwort einstellen angeben. Software-Download Zweck: Zeigt an, ob der Download von Firmware-Aktualisierungen aktiviert werden soll.
Seite 124 Legt die Tage des Monats fest, um die Einstellung zu wiederholen. Einstellungen Druckerwartung Die Registerkarte Druckerwartung enthält die Seiten Papierstärke, Transferriemeneinheit anpassen, 2. ÜT-W. anpassen, Fixiereinheit anpassen, Auto-Registrierung anpassen, Farbregistrierung anpassen, Vorgaben zurücksetzen, Druckzähler initialisieren, Speicherung, Kein Dell-Toner, Höhenlage einst., Uhr-Einst. und Web- Link-Anpassung. Papierstärke Zweck: Angeben der Papierstärke.
Seite 125 -5 und 10 ein. Umschlag Stellt die Bezugsspannungs-Einstellung für die Übertragungswalze für Briefumschläge im Bereich zwischen -5 und 10 ein. Recycelt Stellt die Bezugsspannungs-Einstellung der Übertragungswalze für Recyclingpapier im Bereich zwischen -5 und 10 ein. Dell™ Printer Configuration Web Tool...
Seite 126 Festlegen, ob eine manuelle Farbregistrierungseinstellung durchgeführt wird. Manuelle Einstellungen der Farbregistrierung sind erforderlich, wenn der Drucker z. B. zunächst installiert und dann verlagert wird. HINWEIS: Die Funktion Farbregistrierungseinstellung kann konfiguriert werden, wenn Automatische Registrierungseinstellung auf Aus gestellt ist. Dell™ Printer Configuration Web Tool...
Seite 127 Verwendet die Tonerkassette eines anderen Anbieters. WARNUNG: Die Verwendung der Tonerkassette eines anderen Anbieters als Dell kann Ihren Drucker erheblich beschädigen. Die Gewährleistung greift nicht bei Beschädigungen, die durch Tonerkassetten anderer Anbieter als Dell verursacht wurden. Dell™ Printer Configuration Web Tool...
Seite 128: Druckservereinstellungen
URL zur Nachbestellung Legt eine URL fest, die mit Versorgungsteile bestellen bei: verknüpft wird. wählen Standard Zeigt die Vorzugs-URL (http://accessories.us.dell.com/sna) an, die mit Versorgungsteile bestellen bei: verknüpft werden kann. Vorzug Zeigt die Vorzugs-URL (http://premier.dell.com), die mit Versorgungsteile bestellen bei: verknüpft werden kann.
Seite 129 Zeigt an, ob die Stateless-Adresse aktiviert ist. Manuelle Adresse Zeigt an, ob die IP-Adresse manuell verwenden angegeben wird. Die IP-Adresse über Zeigt an, ob die IP-Adresse automatisch über DHCP einholen DHCP festgelegt wird. Manuelle Adresse Zeigt die IP-Adresse an. Dell™ Printer Configuration Web Tool...
Seite 130 Sekundärserver automatisch über DHCP festgelegt werden. WINS-Primärserver Zeigt die Adresse des WINS-Primärservers. WINS-Sekundärserver Zeigt die Adresse des WINS-Sekundärservers. Port-Status Zeigt den Port-Status vom LPD-Anschluss-Protokoll (Line Printer Daemon) an. Verbindungsunterbrechung Zeigt den Zeitabstand für eine Zeitüberschreitung der Verbindung an. Dell™ Printer Configuration Web Tool...
Seite 131 Zeigt den Host-Namen. Druckerbezeichnung Zeigt den Namen des Druckers. Wide-Area Bonjour Zeigt den Status der Funktion „Wide-Area Bonjour“ an. Telnet Port-Status Zeigt den Status des Anschlusses. Verbindungsunterbrechung Zeigt den Zeitabstand für eine Zeitüberschreitung der Verbindung an. Dell™ Printer Configuration Web Tool...
Seite 132: Zugriffsliste
Diese Option ist nur für LPD oder Port9100 verfügbar. Der Menütitel wird nur dann angezeigt, wenn für Wi-Fi Direct die Einstellung Aktivieren gewählt wurde. Dieses Element wird nur dann angezeigt, wenn für Wi-Fi Direct die Einstellung Aktivieren gewählt wurde. Dell™ Printer Configuration Web Tool...
Seite 133 Auf der Registerkarte Druckservereinstellungen sind die SeitenAllgemeine Informationen, Anschlüsse, TCP/IP , SMB, E-Mail-Server, Bonjour (mDNS), SNMP , SNTP , AirPrint, Google Cloud Print, Proxyserver, Funknetzwerk, Wi-Fi Direct, und Druckserver rücksetzen angezeigt. Allgemeine Informationen Zweck: Konfigurieren von allgemeinen Informationen auf dem Drucker. Dell™ Printer Configuration Web Tool...
Seite 134 Legt fest, ob der WSD-Druck aktiviert wird. Legt fest, ob FTP aktiviert wird. Legt fest, ob SMB aktiviert wird. Bonjour (mDNS) Legt fest, ob Bonjour (mDNS) aktiviert wird. E-Mail-Warnung Legt fest, ob E-Mail-Warnungen aktiviert werden. Dell™ Printer Configuration Web Tool...
Seite 135 Legt die IP-Adresse fest. Zur Angabe einer IPv6-Adresse geben Sie die Adresse gefolgt von einem Schrägstrich (/) mit daran anschließender „64“ ein. Einzeleinheiten erfahren Sie von Ihrem Systemadministrator. Manuelle Gateway- Legt die Gateway-Adresse fest. Adresse Dell™ Printer Configuration Web Tool...
Seite 136 Verbindungsunterbrechung Legt den Zeitabstand für eine Verbindungsunterbrechung fest (1 bis 1000 Sekunden). Anschlussnummer Zeigt die Portnummer für den Empfang von Anforderungen vom Client an. Maximalle Anzahl Zeigt die maximale Anzahl an Verbindungen an, die gleichzeitig vom Client empfangen der Sessions werden. Dell™ Printer Configuration Web Tool...
Seite 137 1 Klicken Sie auf die erste Spalte von Zugriffsliste Reihe 1. 2 Geben Sie „192.168.100.10“ im Feld Adresse und „255.255.255.255“ im Feld Adressenmaske ein. 3 Wählen Sie Ablehnen. 4 Klicken Sie auf die erste Spalte von Zugriffsliste Reihe 2. Dell™ Printer Configuration Web Tool...
Seite 138 Legt den Zeitabstand für eine Verbindungsunterbrechung fest (60 bis 3.600 Sekunden). E-Mail-Server Zweck: Konfigurieren detaillierter Einstellungen für E-Mail-Server und E-Mail-Warnung. Diese Seite kann auch aufgerufen werden, indem im linken Frame auf E-Mail-Server-Einstellungen - Übersicht geklickt wird. Dell™ Printer Configuration Web Tool...
Seite 139 E-Mail Warnmeldungen zur Papierhandhabung zu empfangen. Bedienungsanruf Markieren Sie das Kontrollkästchen, um per E-Mail Warnmeldungen in Bezug auf Wartungs-/Reparaturarbeiten zu empfangen. E-Mail-Liste 2 Gibt geeignete IP-Adressen für die Funktion E-Mail-Warnung an (bis zu 255 alphanumerische Zeichen). Dell™ Printer Configuration Web Tool...
Seite 140 Sie können die Element nur anklicken, wenn die SSL-Kommunikation aktiviert ist. SNMP v1/v2c Zweck: Bearbeitung der detaillierten Einstellungen des SNMP-V1/V2-Protokolls. Wenn Sie diese Seite aufrufen möchten, klicken Sie auf der Seite SNMP auf SNMP-v1/v2-Eigenschaften bearbeiten. Dell™ Printer Configuration Web Tool...
Seite 141 Markieren Sie das Kontrollkästchen, wenn Sie Benachrichtigungen über -Trap Authentifizierungsfehler-Traps wünschen. Der Standardwert kann unter Verwendung von Dell Printer Configuration Web Tool geändert werden. Dieses Element ist nur dann verfügbar, wenn für Wi-Fi Direct die Einstellung Aktivieren gewählt wurde. Dell™ Printer Configuration Web Tool...
Seite 142 Zeigt das letzte Datum und die letzte Uhrzeit an, zu der Ihr Drucker mit Verbindung dem SNTP-Server verbunden war. Verbindungsstatus Zeigt den Status der Verbindung zwischen dem SNTP-Server und Ihrem Drucker an. AirPrint Zweck: Konfigurieren der detaillierten Einstellung für AirPrint. Dell™ Printer Configuration Web Tool...
Seite 143 Legt den Anmeldenamen für den Proxyserver fest. Passwort Legt das Anmeldekennwort für den Proxyserver fest. Kennwort erneut Bestätigt das festgelegte Passwort. eingeben WLAN HINWEIS: Die WLAN-Funktion steht nur dann zur Verfügung, wenn der Drucker über ein Wireless-Netzwerk angeschlossen ist. Dell™ Printer Configuration Web Tool...
Seite 144 Legt die WEP-Schlüsseleinrichtung fest, die im Funknetz verwendet wird; nur wenn WEP 128 Bit oder WEP 64 Bit für Verschlüsselung ausgewählt wird. WEP-Schlüssel 1 wieder Gibt den WEP-Schlüssel 1 erneut ein, um ihn zu bestätigen. eingeben Dell™ Printer Configuration Web Tool...
Seite 145 Zeigt die Gruppenrolle des Druckers an. Gerätename Definiert den Druckernamen, der das Wi-Fi Direct-Netzwerk mit bis zu 32 alphanumerischen Zeichen identifiziert. Zu bestätigen, wenn der Druckername auf Ihrem Wi-Fi-Mobilgerät ausgewählt wird. WPS-Einrichtung Konfiguriert das Wi-Fi Direct-Netzwerk durch WPS. Dell™ Printer Configuration Web Tool...
Seite 146 Passwort einstellen Zweck: Festlegen oder Ändern des Passworts, das benötigt wird, um vom Dell Printer Configuration Web Tool aus auf die Parameter für die Drucker-Einrichtung zuzugreifen. Diese Seite kann auch aufgerufen werden, indem im linken Frame auf Passwort einstellen geklickt wird.
Seite 147 Zugriff aufgrund von Legt die Zeitdauer fest, die der Administrator auf den Zugriff zur Authentifizierungsfehler vom Druckereinrichtung über das Dell Printer Configuration Web Tool warten sollte. Administrator verweigert Stellt die Zeitdauer ein (5 bis 255 Sekunden). Der Zugriff wird verweigert, wenn die Zeitdauer für die Zeitüberschreitung überschritten wird.
Seite 148 Legt einen vereinbarten Schlüssel fest. Es können maximal 255 alphanumerische Zeichen, Punkte und Bindestriche verwendet werden. Pre-Shared Key nochmals Gibt den vereinbarten Schlüssel erneut ein, um ihn zu bestätigen. eingeben Digitale Signatur Zeigt das Gerätezertifikat an. Dell™ Printer Configuration Web Tool...
Seite 149 Bestätigt das festgelegte Login-Passwort. Passworts Zertifikatvalidierung Markieren Sie das Kontrollkästchen, um das Zertifkat zu validieren. IP-Filter (IPv4) Zweck: Legt die IP-Adresse und die Teilnetzmaske fest, für die der Zugriff auf den Drucker erlaubt oder verweigert werden soll. Dell™ Printer Configuration Web Tool...
Seite 150: Druckvolumen
Menü Die Einstellungen auf den Host in der obigen Tabelle kopieren, und einen Neustart der Maschine durchführen im Dell Printer Configuration Web Tool auf dem Zieldrucker aktivieren, um zu überprüfen, ob die Einstellungen tatsächlich kopiert wurden oder nicht.
Seite 151 Legt die maximale Anzahl an Seiten für den Schwarzweiß-Ausdruck fest. Schwarzweißdruck Gesamtseitenzahl Legt die Gesamtseitenzahl der gedruckten Seiten für den Schwarzweiß- Schwarzweißdruck Ausdruck fest. Diese Option wird nur angezeigt, wenn der ColorTrackModus auf Ein eingestellt wurde. Dell™ Printer Configuration Web Tool...
Seite 152: Papierfacheinstellungen
Zeigt die Papierquelle an, die als Drittes verwendet werden soll. Diese Option steht nur zur Verfügung, wenn der MPF-Modus auf Laut Bedienfeld gesetzt wurde. Diese Option ist nur verfügbar, wenn der optionale 550-Blatt-Papiereinzug installiert ist. Dell™ Printer Configuration Web Tool...
Seite 153: Erläuterungen Zu Den Toolbox-Menüs
Toolbox zu ändern, das Dialogfeld Passwort angezeigt. Geben Sie in diesem Fall das Passwort ein, das Sie bereits festgelegt haben, und klicken Sie auf OK, um die Einstellungen zu übernehmen. Starten der Toolbox 1 Klicken Sie auf Start Alle Programme Dell Drucker Dell C2660dn Color Laser Printer Toolbox. → → → →...
Seite 154: Menüeinstellungen
Menüeinstellungen Zweck: Anzeigen der Menüeinstellungen des Druckers. Werte: Systemeinstellungen Energiespartimer – Ruhezustand Zeigt die Zeit bis zum Wechsel in den Standbymodus an, nachdem der Drucker einen Druckauftrag beendet hat. Energiespartimer – Standby Zeigt die Zeit des Wechsels vom Standbymodus in den Ruhemodus an.
Seite 155 Zeigt die Papierstärkeeinstellungen für Normalpapier an Etikett Zeigt die Papierstärkeeinstellungen für Etiketten an. Autom.Registrierungseinst. Autom.Registrierungseinst. Zeigt an, ob eine automatische Farbregistrierungseinstellung durchgeführt wird. Kein Dell-Toner Kein Dell-Toner Zeigt an, ob die Tonerkassette eines anderen Anbieters verwendet wird. Höhenlage einst. Höhenlage einst.
Seite 156: Berichte
Berichte Zweck: Drucken der Einstellungen und Protokollinformationen des Druckers. Die Berichte werden in dem in den Systemeinstellungen angegebenen Papierformat gedruckt. Werte: Druckereinstellungen Klicken Sie auf diese Schaltfläche, um eine detaillierte Liste der Druckereinstellungen auszudrucken. Konsoleneinstellungen Klicken Sie auf diese Schaltfläche, um eine detaillierte Liste der Konsoleneinstellungen auszudrucken.
Seite 157: Bedienfeld-Sprache
Werte: Facheinstellung Mehrzweckeinzugs- Zeigt an, ob die Papiergröße und die Papiersorte für den Mehrzweckeinzug Modus über den Druckertreiber oder die Bedienerkonsole eingegeben wurden. Mehrzweckeinzug Zeigt ein Popup-Menü mit der Aufforderung an, das Papierformat und die Popup-Anzeige Papiersorte anzugeben, wenn Papier in den Mehrzweckeinzug eingelegt wird. Mehrzweckeinzug Zeigt die Einstellung für das Papierformat des Mehrzweckeinzugs an.
Seite 158: Druckerwartung
Druckerwartung Die Registerkarte Druckerwartung enthält die Seiten Systemeinstellungen, Wartung, Facheinstellungen, Bedienfeldsprache, TCP/IP-Einstellungen und Netzwerkeinstellungen. Systemeinstellungen Zweck: Zum Konfigurieren der folgenden Funktionen: Energiesparfunktionen des Druckers, Auto-Löschen-Zeit, Signaltöne, Zeitdauer für die Zeitüberschreitung, Einstellung der Maßeinheit (mm/Zoll), automatischer Auftragsprotokolldruck, Einstellung des zusätzlichen Speichers und Einstellung des Ersatzbehälters. Werte: Energiespartimer Standby...
Seite 159 Datum & Uhrzeit Zeitzone Legt die Zeitzone fest. Datum einst. Stellt das Datum ein. Zeit einst. Legt die Zeit fest. Sie können AM oder PM wählen, wenn das Uhrzeitformat auf 12 H eingestellt ist. Datumsformat Legt das Datumsformat fest. Zeit Format Zeigt das ausgewählte Uhrzeitformat an;...
Seite 160 Umschalten von A4<>auf Druckt Jobs im Format A4 auf Papier des Formats Letter, Letter aktivieren falls Papier des Formats A4 in den Papierfächern nicht zur Verfügung steht, und umgekehrt (Jobs im Format Letter auf Papier des Formats A4). Druckt keine Jobs in Größe A4 auf Papier mit Briefgröße oder Jobs mit Briefgröße auf Papier des Formats A4.
Seite 161: Wartung
ACHTUNG: Die Verwendung der Tonerkassette eines anderen Anbieters als Dell kann Ihren Drucker erheblich beschädigen. Die Gewährleistung greift nicht bei Beschädigungen, die durch Tonerkassetten anderer Anbieter als Dell verursacht wurden. Zweck: Zur Konfiguration der Papierstärke, der Farbregistrierungseinstellungen, der Initialisierung des Druckers und anderer Einstellungen.
Seite 162: Facheinstellungen
Vorgaben Initialisiert die Systemparameter. rücksetzen Druckzählerinitialisierung Klicken Sie auf Druckzähler initialisieren, um den Druckzähler zu initialisieren. Kein Dell-Toner Aktiviert die Verwendung von Tonerkassetten von Fremdherstellern. Deaktiviert die Verwendung von Tonerkassetten von Fremdherstellern. Höhenlage einst. 0 Meter Definiert die Höhenlage des Standorts, an dem der Drucker eingesetzt wird.
Seite 163 Werte: Facheinstellung Mehrzweckeinzugs- Über die Bedienerkonsole Zeigt an, ob das Papierformat und die Papiersorte Modus eingegeben für den Mehrzweckeinzug über den Druckertreiber oder die Bedienerkonsole eingegeben wurden. Über den Druckertreiber eingegeben Mehrzweckeinzug Zeigt eine Popup-Meldung mit der Aufforderung an, Popup-Anzeige die Papiersorte und das Papierformat einzustellen, wenn das Papier in den Mehrzweckeinzug eingelegt wird.
Seite 164 Farbe - Seite 2 Normal dick - Seite 2 Recycling - Seite 2 Papierfach 1, Zeigt eine Popup-Meldung mit der Aufforderung an, Popup-Anzeige die Papiersorte und das Papierformat einzustellen, wenn das Papier in Fach1 eingelegt wird. Papierfach 1 A4 (210x297mm) Legt das Format des Papiers fest, das in Fach1 Papierformat eingelegt wird.
Seite 165 Papierfach 2 Verfügbarer Bereich: Zeigt die Breite des benutzerdefinierten Formats für Benutzerdefiniertes 148–215 mm (5,8-8,5 Zoll) das in den optionalen 550-Blatt-Papiereinzug Format – X eingelegte Papier an. Papierfach 2 Normal Stellt die Papiersorte für das im optionalen 550- Papiersorte Blatt-Papiereinzug eingelegte Papier ein. Normal dick Deckel (106–163g/m Deckel dick (164–216g/m...
Seite 166: Tcp/Ip-Einstellungen
Bedienfeld-Sprache Zweck: Festlegen, in welcher Sprache der Text auf dem LCD-Bedienfeld angezeigt wird. Werte: Bedienfeld-Sprache Englisch Stellt die am LCD-Bedienfeld verwendete Anzeigesprache ein. Französisch Italienisch Deutsch Spanisch Dänisch Holländisch Norwegisch Schwedisch Übernahme neuer Einstellungen Nachdem Sie die Einstellungen geändert haben, klicken Sie auf diese Schaltfläche, um die Änderungen zu übernehmen.
Seite 167: Netzwerkeinstellungen
Klicken Sie auf diese Schaltfläche, um den Drucker neu zu starten und die Einstellungen zu übernehmen Änderungen zu übernehmen. Dieses Element ist nur verfügbar, wenn die Anzeige des Dell Configuration Web Tools auf Ein eingestellt ist. Diagnose Die Registerkarte Diagnose enthält die Seiten Diagramme drucken und Umgebungssensorinformationen.
Seite 168: Umgebungssensorinformationen
Einstellungen ColorTrack Fehlerbericht • Einstellungen Gastbenutzer Bei Verwendung der Toolbox 1 Klicken Sie auf Start Alle Programme Dell Drucker Dell C2660dn Color Laser Printer Toolbox. → → → → HINWEIS: Weitere Informationen zum Starten der Toolbox finden Sie unter „Starten der Toolbox“.
Seite 169: Erläuterungen Zu Den Druckermenüs
Erläuterungen zu den Druckermenüs Wenn Ihr Drucker an ein Netzwerk angeschlossen ist und mehreren Benutzern zur Verfügung steht, kann der Zugriff auf die Admin-Einstellungen eingeschränkt sein. Dadurch wird verhindert, dass Benutzer über die Bedienerkonsole unbeabsichtigt Änderungen an einer vom Systemadministrator festgelegten Standardeinstellung des Druckers vornehmen.
Seite 170: Jobprotokoll
Der ausgewählte Bericht bzw. die ausgewählte Liste wird gedruckt. Drucken eines Berichts/einer Liste über die Toolbox 1 Klicken Sie auf Start→ Alle Programme→ Dell Drucker→ Dell C2660dn Color Laser Printer→ Toolbox. HINWEIS: Weitere Informationen zum Starten der Toolbox finden Sie unter „Starten der Toolbox“.
Seite 171 Mit dem Menü PCL können Sie Druckereinstellungen für Druckaufträge ändern, die mit der Druckersprache PCL-Emulation gedruckt werden. HINWEIS: Mit einem Sternchen (*) markierte Werte stellen die Standard-Werksvorgabeeinstellung dar. Papierquelle Zweck: Festlegen des Standard-Papierfachs. Werte: Automatisch Mehrzweckeinzug (Multipurpose Feeder, MPF) Fach1 Fach2 Diese Option ist nur verfügbar, wenn der optionale 550- Blatt-Papiereinzug installiert ist.
Seite 172 Zoll-Reihe Letter Executive Folio Legal Umschl. Nr.10 Monarch Kundenspez. Format Kennzeichnet länderspezifische Standard- Werkseinstellungen. HINWEIS: Beim Wählen einer kundenspezifischen Größe für das Papierformat werden Sie zur Eingabe einer gewünschten Länge und Breite aufgefordert. Ausrichtung Zweck: Festlegen der Ausrichtung von Text und Grafiken auf der Seite. Werte: Hochformat Text und Grafiken werden parallel zur kurzen Kante des Papiers gedruckt.
Seite 173 Werte: CG Times LetterGothic CourierPS CG Times It LetterGothic It CourierPS Ob CG Times Bd LetterGothic Bd CourierPS Bd CG Times BdIt Albertus Md CourierPS BdOb Univers Md Albertus XBd SymbolPS Univers MdIt Clarendon Cd Palatino Roman Univers Bd Coronet Palatino It Univers BdIt Marigold...
Seite 174 PC-775 MATH-8 WIN 3.0 PC-850 PS MATH WINBALT PC-852 PI FONT SYMBOL PC-1004 LEGAL WINGDINGS PC-8 TK ISO-4 DNGBTSMS Schriftgröße Zweck: Angeben der Schriftgröße für skalierbare typografische Schriftarten. Werte: 12,00 Gibt die Werte in Schritten von 0,25 an. Verfügbarer Bereich: 4,00 – 50,00 Die Schriftgröße bezieht sich auf die Höhe der Schriftzeichen.
Seite 175 Zoll-Reihe 60 Zoll Gibt den Wert in Schritten von 1 Zoll an. Verfügbarer Bereich: 5–128 Zoll Kennzeichnet länderspezifische Standard-Werkseinstellungen. Der Drucker legt den Abstand zwischen den einzelnen Zeilen (vertikaler Zeilenabstand) basierend auf den Einstellungen für Formularstrich und Ausrichtung fest. Wählen Sie die richtigen Werte für Formularstrich und Ausrichtung aus, bevor Sie die Angabe für Formularstrich ändern.
Seite 176 Werte: Deaktivieren Es wird nicht im Entwurfsmodus gedruckt. Verfügbar Es wird im Entwurfsmodus gedruckt. Zeilenende Zweck: Hinzufügen der Zeilenabschluss-Befehle. Werte: Es wird kein Zeilenabschluss-Befehl hinzugefügt. CR=CR, LF=LF, FF=FF LF hinzufügen Der LF-Befehl wird hinzugefügt. CR=CR-LF, LF=LF, FF=FF CR hinzufügen Der CR-Befehl wird hinzugefügt. CR=CR, LF=CR-LF, FF=CR-FF CR-XX Der CR- und der LF-Befehl werden hinzugefügt.
Seite 177 Werte: Gibt den Wert in Schritten von 1 an. Verfügbarer Bereich: 1–999 Beidseitig Zweck: Festlegen, ob das Papier ein- oder zweiseitig bedruckt wird. Werte: 1-seitig Bedruckt das Papier einseitig. Dreh an lang Kante Bedruckt das Papier beidseitig, sodass dieses entlang der langen Kante gebunden werden kann.
Seite 178 Werte: Letter Automatisch Die Standard-Papiergröße wird angezeigt. Layout Zweck: Festlegen des Ausgabe-Layouts. Werte: Automatisch % 100 % (keine Vergrößerung) Broschüre 2 auf 1 4 auf 1 Standardfarbe Zweck: Gibt die Ausgabefarbe an. Werte: Farbe (Automatisch) Schwarz Mit dem Menü PS können Sie Druckereinstellungen für Druckaufträge ändern, die mit der Druckersprache PostScript Level3 Compatible-Emulation gedruckt werden.
Seite 179: Netzwerk
PS-Jobzeitlimit Zweck: So wird die Ausführungszeit für einen PostScript Level3 Compatible-Job festgelegt. Die Änderung wird wirksam, nachdem der Drucker aus- und wieder eingeschaltet wurde. Werte: Eine Auftragszeitüberschreitung findet nicht statt. 1 Minut Ein Fehler, der sich auf die Seitenbeschreibungssprache PostScript Level3 Compatible bezieht, tritt auf, wenn die Verarbeitung nicht nach der Verfügbarer Bereich: angegebenen Zeit abgeschlossen ist.
Seite 180 Zweck: Bestätigt den Status der Wireless-Kommunikation. Werte: Verbindung (Gut) (Akzeptabel) (Niedrig) (Kein Empfang) SSID Zeigt den Namen an, mit dem das Wireless-Netzwerk angegeben wird. Anl. Zeigt den Verschlüsselungstyp an. Wireless Setup HINWEIS: Die Funktion zur Wireless-Einrichtung steht nur dann zur Verfügung, wenn der Drucker über ein Wireless-Netzwerk angeschlossen ist.
Seite 181 WPA-PSK TKIP Wählen Sie diese Option, wenn Sie die WLAN-Einstellung mit der Verschlüsselungsmethode WPA-PSK-TKIP vornehmen möchten. PassPhrase- Festlegen der Passphrase Eingabe alphanumerischer Zeichen (8 bis 63). WPA2-PSK-AES Wählen Sie diese Option, wenn Sie die WLAN-Einstellung mit der Verschlüsselungsmethode WPA2-PSK-AES vornehmen möchten. PassPhrase- Festlegen der Passphrase Eingabe...
Seite 182 PIN-Code drucken Druckt den PIN-Code. Bestätigen Sie, wenn Sie den PIN-Code eingeben, der dem Drucker Ihres Computers zugewiesen wurde. WLAN zurücks. HINWEIS: Die Funktion zum Zurücksetzen des Wireless-Status steht nur dann zur Verfügung, wenn der Drucker über ein Wireless-Netzwerk angeschlossen ist. Zweck: Initialisierung der Funknetzeinstellungen.
Seite 183 PIN-Code drucken Druckt den PIN-Code. Bestätigen Sie, wenn Sie den PIN-Code eingeben, der dem Drucker für Ihr Wi-Fi-Mobilgerät zugewiesen wurde. Rücksetzen des PIN- Setzt den PIN-Code zurück. Codes Ethernet Zweck: Festlegen der Kommunikationsgeschwindigkeit und der Duplex-Einstellungen für Ethernet. Die Änderung wird wirksam, nachdem der Drucker aus- und wieder eingeschaltet wurde.
Seite 184 Gateway-Adresse verwendet werden. Ipsec Deaktivieren Deaktiviert Ipsec. Die Ipsec-Funktion steht nur dann zur Verfügung, wenn IPsec auf Dell Printer Configuration Web Tool aktiviert ist. Protokolle Zweck: Aktivieren oder Deaktivieren des jeweiligen Protokolls. Die Änderung wird wirksam, nachdem der Drucker aus- und wieder eingeschaltet wurde.
Seite 185 IP-Filter HINWEIS: Port9100 Die Funktion IP-Filter steht nur für oder zur Verfügung. Zweck: Blockieren von Daten, die von bestimmten IP-Adressen über das Kabelnetz oder das Funknetz empfangen werden. Sie können bis zu fünf IP-Adressen definieren. Die Änderung wird wirksam, nachdem der Drucker aus- und wieder eingeschaltet wurde.
Seite 186: Usb-Einstellungen
Werte: Automatisch Wird verwendet, wenn das PostScript Level3 Compatible-Kommunikationsprotokoll automatisch erkannt wird. Standard Wird verwendet, wenn sich das Kommunikationsprotokoll in der ASCII-Schnittstelle befindet. Wird verwendet, wenn das Kommunikationsprotokoll in einem binären Format vorliegt. TBCP Wird verwendet, wenn das Kommunikationsprotokoll sowohl ASCII- als auch binäre Daten unterstützt.
Seite 187: Systemeinstellungen
Werte: Deaktiviert die Jobunterbrechung. 30 Sekunden Definiert die Zeit, die der Drucker auf Daten vom Computer wartet. Verfügbarer Bereich: 5-300 Sekunden Systemeinstellungen Verwenden Sie die Systemeinstellungen, um den Energiesparmodus, die Warntöne, die Dauer der Zeitüberschreitung, die Anzeigesprache und die Einstellungen zum automatischen Drucken des Auftragsprotokolls festzulegen.
Seite 188 Falls die Funktion Abschalttimer den Drucker ausschaltet, kann der Drucker nicht automatisch wieder in Betrieb genommen werden. Um den Drucker wieder in Betrieb zu nehmen, müssen Sie den Einschaltknopf des Druckers physisch auf Ein stellen. Auto-Reset Zweck: Setzt die Einstellungen automatisch auf die Standardeinstellungen zurück und wechselt in den Standby-Modus, wenn im definierten Zeitraum keine Einstellungen vorgenommen wurden.
Seite 189 Werte: Bedienerkonsole Es wird kein Signalton ausgegeben, wenn die Bedienerkonsoleneingabe korrekt ist. Es wird ein Signalton ausgegeben, wenn die Bedienerkonsoleneingabe korrekt ist. Ungültiger Schlüssel Es wird kein Signalton ausgegeben, wenn die Bedienerkonsoleneingabe nicht korrekt ist. Es wird ein Signalton ausgegeben, wenn die Bedienerkonsoleneingabe nicht korrekt ist.
Seite 190 Werte: mm-Serie Letter Kennzeichnet länderspezifische Standard- Werkseinstellungen. Zoll-Reihe Letter Kennzeichnet länderspezifische Standard- Werkseinstellungen. A4<>-Brief (Schalter) Zweck: Um Jobs im Format A4 auf Papier in Briefgröße zu drucken, falls A4 nicht verfügbar ist, oder um Jobs in Briefgröße auf Papier des Formats A4 zu drucken, falls Briefgröße nicht verfügbar ist. Werte: Druckt keine Jobs in Größe A4 auf Papier mit Briefgröße oder Jobs mit Briefgröße auf Papier des Formats A4.
Seite 191 Werte: 1-seitig Druckt Berichte auf eine Seite eines Blatts Papier. Beidseitig Druckt Berichte auf beide Seiten eines Blatts Papier. ID drucken Zweck: Festlegen, an welcher Position die Benutzerkennung gedruckt wird. Werte: Die Benutzerkennung wird nicht gedruckt. Oben links Die Benutzerkennung wird oben links auf der Seite gedruckt. Oben rechts Die Benutzerkennung wird oben rechts auf der Seite gedruckt.
Seite 192 RAM-Datenträger Zweck: Zeigt an, ob dem RAM-Diskdateisystem für die Funktionen „Sicherer Druck“, „Druck private Mailbox“, „Druck öffentliche Mailbox“ und „Probedruck“ Arbeitsspeicher zugewiesen werden soll. Die Änderung wird wirksam, nachdem der Drucker aus- und wieder eingeschaltet wurde. Werte: Keine Speicherzuweisung an das Halbleiterplatten-Dateisystem. Sicherer Druck-, Druck private Mailbox-, Druck öffentliche Mailbox- und Probedruck-Jobs werden abgebrochen und im Jobverzeichnis aufgelistet.
Seite 193 Zweck: Festlegung des Datums und der Uhrzeit, zu der die als „Sicherer Druck“ auf der RAM-Disk gespeicherten Dateien gelöscht werden. Werte: Verfallsmodus Legt kein Datum und keine Uhrzeit fest, zu der die als „Sicherer Druck“ auf der RAM-Disk gespeicherten Dateien gelöscht werden. Legt das Datum und die Uhrzeit fest, zu der die als „Sicherer Druck“...
Seite 194 Werte: Lässt den Druck der Daten ohne Benutzerkonto nicht zu. Lässt den Druck der Daten ohne Benutzerkonto zu. Einstellen Passwort von Benutzer ohne Konto mithilfe des Dell Printer Configuration Web Tools. Farb-/Schwarzweißdruck automat. HINWEIS: Die Funktion Farb-/Schwarzweißdruck automat. ist verfügbar, wenn Dell ColorTrack deaktiviert ist.
Seite 195 Werte: Deaktivieren Deaktivieren von Firmware-Aktualisierungen. Aktivieren Aktivieren von Firmware-Aktualisierungen. Anderes Fach verwenden Zweck: Wechsel zu einem anderen Papierfach, wenn ein Papierformat in dem angegebenen Papierfach nicht zur Verfügung steht. Werte: Druckt nicht auf anderem Papierformat in anderen Papierfächern, wenn das für den Job angegebene Papierformat nicht zur Verfügung steht.
Seite 196 Werte: Normal Leicht Normal Etikett Leicht Normal Transferriemeneinheit anpassen Zweck: So stellen Sie die Spannung der Übertragungswalze ein, wenn Doppelbilder auftreten. (Das Doppelbild kann das Bild von der vorherigen Seite, oder ein Teil der gerade gedruckten Seite sein). Werte: K-Versatz Versuchen Sie, wenn schwache schwarze Doppelbilder erscheinen, den Wert zu verringern.
Seite 197 Etikett Verfügbarer Bereich: (Heller) -5 bis (Dunkler) +10 Briefumschlag Verfügbarer Bereich: (Heller) -5 bis (Dunkler) +10 Recycling Verfügbarer Bereich: (Heller) -5 bis (Dunkler) +10 Anpassen der Fixiereinheit HINWEIS: Die Druckqualität ändert sich entsprechend den Einstellwerten für diese Menüoption. Zweck: Zum Anpassen der Temeperatureinstellung der Fixiereinheit für alle Papiersorten. Werte: Normal Definiert die Temperatur der Fixiereinheit in Schritten von 1.
Seite 198 Autom.Reg.einst Zweck: Festlegen, ob eine automatische Farbregistrierungseinstellung durchgeführt wird. Werte: Farbregistrierung wird nicht automatisch durchgeführt. Die Farbregistrierungseinstellung wird automatisch durchgeführt Farbreg.einst. Zweck: Manuelle Farbregistrierungseinstellung. Manuelle Einstellungen der Farbregistrierung sind erforderlich, wenn der Drucker zunächst installiert und dann verlagert wird. HINWEIS: Die Funktion kann konfiguriert werden, wenn gestellt ist.
Seite 199 Verwendet die Tonerkassette eines anderen Anbieters. ACHTUNG: Die Verwendung der Tonerkassette eines anderen Anbieters als Dell kann Ihren Drucker erheblich beschädigen. Die Gewährleistung greift nicht bei Beschädigungen, die durch Tonerkassetten anderer Anbieter als Dell verursacht wurden. Werte: Verwendet keine Tonerkassette eines anderen Anbieters.
Seite 200: Sichere Einst
Werte: Definiert die Höhenlage des Standorts, an dem der Drucker eingesetzt wird. 1000 m 2000 m 3000 m Sichere Einst. Mit dem Menü Sichere Einst. können Sie ein Passwort zur Beschränkung des Zugriffs auf die Menüs einrichten. Dadurch wird verhindert, dass Menüoptionen versehentlich geändert werden. HINWEIS: Mit einem Sternchen (*) markierte Werte stellen die Standard-Werksvorgabeeinstellung dar.
Seite 201: Mehrzweckeinzug (Multipurpose Feeder, Mpf)
Mehrzweckeinzug (Multipurpose Feeder, MPF) Zweck: Angabe, welches Papier in den Mehrzweckeinzug eingelegt wird. Werte: Papierformat Treibereinstellungen verwenden mm-Serie Letter Executive Folio Legal Umschl. Nr.10 Monarch Kundenspez. Format Zoll-Reihe Treibereinstellungen verwenden Letter Executive Folio Legal Umschl. Nr.10 Monarch Kundenspez. Format Papiersorte Normal Normal dick Deckel...
Seite 202: Fach
Briefkopf Vordrucke Vorgelocht Farbe Normal Seite2 Farbiges Papier (Rückseite) Normal dick Seite2 Recycling Seite2 Mehrzweckeinzugs-Modus Über die Verwendet das Papierformat und die Papiersorte, die über die Bedienerkonsole Bedienerkonsole eingegeben wurden. eingegeben Laut Treiber Verwendet das Papierformat und die Papiersorte, die über den Druckertreiber eingegeben wurden.
Seite 203: Papierfach 2
Papiersorte Normal Normal dick Deckel Deckel dick Beschichtet Beschichtet dick Recycling Briefkopf Vordrucke Vorgelocht Farbe Normal Seite2 Farbiges Papier (Rückseite) Normal dick Seite2 Recycling Seite2 Popup anzeigen Zeigt keine Popup-Meldung mit der Aufforderung an, die Papiersorte und das Papierformat anzugeben, wenn Papier in Fach1 eingelegt wird.
Seite 204: Vorzugsfach
Vordrucke Vorgelocht Farbe Normal Seite2 Farbiges Papier (Rückseite) Normal dick Seite2 Recycling Seite2 Popup anzeigen Zeigt keine Popup-Meldung mit der Aufforderung an, die Papiersorte und das Papierformat anzugeben, wenn Papier in den optionale 550-Blatt-Papiereinzug eingelegt wird. Zeigt eine Popup-Meldung mit der Aufforderung an, die Papiersorte und das Papierformat...
Seite 205: Bed.konsol-Sprache
Bed.konsol-Sprache Zweck: Festlegen, in welcher Sprache der Text auf dem LCD-Bedienfeld angezeigt wird. Werte: English Français Italiano Deutsch Español Dansk Nederlands Norsk Svenska Druckmenü Verwenden Sie das „Druckmenü“, um einen Auftrag mit den Funktionen „Sicherer Druck“, „Druck private Mailbox“, „Druck öffentliche Mailbox“ und „Probedruck“ zu drucken. HINWEIS: Mit einem Sternchen (*) markierte Werte stellen die Standard-Werksvorgabeeinstellung dar.
Seite 206: Öffentl. Mailbox
Zweck: Legt fest, ob der in der privaten Mail Box gespeicherte Auftrag gedruckt wird. Werte: Benutzer-ID Geben Sie das Passwort ein, das Sie im wähl Druckertreiber festgelegt haben. Alle Drucker Druckt alle Dokumente und speichert Sie im Dokumente Druckerspeicher. PC-Einstellungen Legt die Anzahl der Kopien fest, die über den verwenden Druckertreiber eingegeben werden.
Seite 207: Probedruck
Drucken und Löscht alle Dokumente nach dem Druck aus löschen dem Druckspeicher. PC-Einstellungen Legt die Anzahl der Kopien fest, die über den verwenden Druckertreiber eingegeben werden. Eingabe der Legt die Anzahl der Kopien fest. Anzahl der Kopien Löschen Löscht alle Dokumente aus dem Druckspeicher. Dokument-Nr.
Seite 208: Bedienfeldsperre
Drucken und Löscht alle Dokumente nach dem Druck aus löschen dem Druckspeicher. Eingabe der Legt die Anzahl der Kopien fest. Anzahl der Kopien Löschen Löscht alle Dokumente aus dem Druckspeicher. Diese Option ist nur verfügbar, wenn mehrere Druckaufträge gespeichert sind. Der Dokumentname wird angezeigt.
Seite 209: Zurücksetzen Auf Standardeinstellungen
3 Drücken Sie die Taste , bis Sichere Einstellung hervorgehoben wird, und drücken Sie dann die Taste (Einstellen). 4 Stellen Sie sicher, dass Bedienfeldsperre hervorgehoben wird, und drücken Sie die Taste (Einstellen). 5 Stellen Sie sicher, dass Steuerung der Bedienfeldsperre hervorgehoben ist, und drücken Sie dann die Taste (Einstellen).
Seite 210 Erläuterungen zu den Druckermenüs...
Seite 211: Richtlinien Für Druckmedien
Richtlinien für Druckmedien Papier, Etiketten, Briefumschläge, beschichtetes Papier usw. werden als Druckmedien bezeichnet. Ihr Drucker liefert auf vielen verschiedenen Druckmedien eine qualitativ hochwertige Ausgabe. Die Auswahl der richtigen Druckmedien für den Drucker trägt zur Vermeidung von Druckproblemen bei. In diesem Kapitel wird die Auswahl und Handhabung von Druckmedien beschrieben.
Seite 212: Empfohlenes Papier
Feuchtigkeitsgehalt Die Feuchtigkeitsmenge im Papier beeinflusst sowohl die Druckqualität als auch die Fähigkeit des Druckers, das Papier korrekt einzuziehen. Bewahren Sie das Papier in der Originalverpackung auf, bis Sie es benötigen. Dadurch wird die Zeit beschränkt, während der das Papier Feuchtigkeitsschwankungen ausgesetzt ist, die sich negativ auf die Druckergebnisse auswirken können.
Seite 213: Papierauswahl
Papierauswahl Die korrekte Papierauswahl trägt zur Vermeidung von Papierstaus und Druckproblemen bei. So vermeiden Sie Papierstaus oder eine schlechte Druckqualität: • Verwenden Sie immer neues, unbeschädigtes Papier. • Vor dem Einlegen des Papiers sollten Sie die empfohlene Druckseite des Papiers feststellen. Ein entsprechender Hinweis befindet sich normalerweise auf der Verpackung des Papiers.
Seite 214: Umschlag
• Für das Gewicht gelten bei gelochtem Papier dieselben Richtlinien wie bei ungelochtem Papier. Umschlag Je nach Wahl der Umschläge ist es möglich, dass ein Verknittern in unterschiedlicher Stärke auftritt. Es wird empfohlen, zunächst einen Testdruck durchzuführen, bevor Sie große Mengen einer bestimmten Druckmediensorte kaufen.
Seite 215: Etiketten
Etiketten Der Drucker kann eine Vielzahl von Etiketten bedrucken, die nur für Laserdrucker bestimmt sind. Beachten Sie beim Auswählen von Etiketten Folgendes: • Der Etikettenkleber, der Etikettenbogen (Druckkarton) und die Beschichtung müssen einer Temperatur von 205 °C und einem Druck von 25 psi standhalten. •...
Seite 216: Identifizieren Von Druckmedien Und Spezifikationen
Identifizieren von Druckmedien und Spezifikationen In der folgenden Tabelle werden Informationen zu verschiedenen Druckmedien aufgeführt. Unterstützte Papierformate Papiergröße Mehrzweckeinzug Fach1 Optionaler 550-Blatt- Duplexeinheit (Multipurpose Feeder, Papiereinzug MPF) A4 (210 x 297 mm) B5 (182 x 257 mm) A5 (148 x 210 mm) Letter (8,5 x 11 Zoll) Folio (8,5 x 13 Zoll) Legal (8,5 x 14 Zoll)
Seite 217: Unterstützte Papiersorten
Bei Normalpapier und Etiketten können Sie die Papierstärke an der Bedienerkonsole unter Wartung Papierstärke (Leicht oder Normal) auswählen, sowie in der Toolbox oder über das Dell™ Printer Configuration Web Tool. Der Drucker verwendet die vorgenommenen Einstellungen für die Papierstärke für Normalpapier und Etiketten.
Seite 218: Papiersorten-Spezifikationen
Papiersorten-Spezifikationen Papiersorte Gewicht (g/m Bemerkungen Normal 60–90 Normal dick 80/90–105 Recycling 60–105 Etiketten Inkjet-Druckerpapier kann nicht verwendet werden. Deckel 106–163 Deckel dick 164–216 Umschlag Beschichtet 106–163 Inkjet-Druckerpapier kann nicht verwendet werden. Beschichtet dick 164–216 Inkjet-Druckerpapier kann nicht verwendet werden. Briefkopf 60–90 Vordrucke 60–90...
Seite 219: Einlegen Von Druckmedien
Einlegen von Druckmedien Das korrekte Einlegen von Druckmedien trägt zur Vermeidung von Papierstaus und Druckproblemen bei. Vor dem Einlegen von Druckmedien sollten Sie sich darüber informieren, welches die empfohlene Druckseite der von Ihnen verwendeten Druckmedien ist. Ein entsprechender Hinweis befindet sich normalerweise auf der Verpackung der Druckmedien.
Seite 220: Einlegen Von Druckmedien In Den Mehrzweckeinzug (Multipurpose Feeder, Mpf
Druckmedienquelle Druckseite Seitenausrichtung Fach1 und optionaler 550- Das Blatt wird mit dem Druckseite nach unten Blatt-Papiereinzug Briefkopf zuletzt in den Drucker eingezogen. Mehrzweckeinzug Das Blatt wird mit dem Druckseite nach unten (Multipurpose Feeder, MPF) Briefkopf zuletzt in den Drucker eingezogen. Einlegen von Druckmedien in den Mehrzweckeinzug (Multipurpose Feeder, MPF) 1 Ziehen Sie die Abdeckung des Mehrzweckeinzugs (Multipurpose Feeder, MPF) vorsichtig auf.
Seite 221 2 Ziehen Sie die Verlängerung soweit wie nötig heraus. 3 Schieben Sie die Seitenführungen an die Kante des Fachs. Die Seitenführungen sollen vollständig ausgezogen sein. 4 Legen Sie alle Medien mit der Druckseite nach oben und mit der oberen Kante voraus in den Mehrzweckeinzug. HINWEIS: Führen Sie die Druckmedien nicht gewaltsam in den Mehrzweckeinzug ein.
Seite 222: Einlegen Eines Briefumschlags In Den Mehrzweckeinzug
5 Schieben Sie beide Seitenführungen so weit nach innen, bis sie leicht von außen gegen den Druckmedienstapel drücken. HINWEIS: Führen Sie die Druckmedien nicht gewaltsam in den Mehrzweckeinzug ein. 6 Drücken Sie an der Bedienerkonsole die Taste oder , bis das gewünschte Papierformat hervorgehoben wird, und drücken Sie dann die Taste (Einstellen).
Seite 223: Umschl. Nr.10, Monarch Oder Dl
Umschl. Nr.10, Monarch oder DL Legen Sie Briefumschläge mit geschlossenen Umschlagklappen und der Druckseite nach oben so ein, dass sie mit der kurzen Kante eingezogen werden. Stellen Sie sicher, dass die Umschlagklappen bei Blickrichtung auf den Drucker links liegen. Legen Sie die Briefumschläge mit geschlossenen oder geöffneten Umschlagklappen und der Druckseite nach oben so ein, dass sie mit der kurzen Kante eingezogen werden.
Seite 224: Verbinden Von Papierfächern
• Die Symbole am Mehrzweckeinzug geben an, wie das Papier in den Mehrzweckeinzug eingelegt wird, und wie ein Briefumschlag für den Druck ausgerichtet wird. Verbinden von Papierfächern Der Drucker verbindet Fächer automatisch, wenn Sie Druckmedien desselben Formats und derselben Sorte in mehrere Einzüge einlegen.
Seite 225: Drucken
Drucken 19 Drucken ..................225...
Seite 227: Tipps Für Erfolgreiches Drucken
Drucken In diesem Kapitel werden Tipps für den Druck gegeben, wie bestimmte Informationen mit Ihrem Drucker gedruckt werden und wie man einen Job abbricht. Tipps für erfolgreiches Drucken Tipps zum Aufbewahren von Druckmedien Bewahren Sie die Druckmedien richtig auf. Weitere Informationen finden Sie unter „Aufbewahrung von Druckmedien“.
Seite 228: Abbrechen Eines Druckjobs
Abbrechen eines Druckjobs Zum Abbrechen eines Jobs stehen mehrere Möglichkeiten zur Verfügung. • Abbrecheneines Jobs über die Bedienerkonsole • Abbrechen eines Jobs über einen Computer, auf dem Windows läuft Abbrecheneines Jobs über die Bedienerkonsole Um einen Job abzubrechen, nachdem dessen Druck bereits begonnen hat: 1 Drücken Sie die Taste (Abbrechen).
Seite 229: Duplexdruck Mit Der Duplexeinheit
Duplexdruck Beim Duplexdruck (oder beidseitigem Druck) können Sie auf beide Seiten eines Blattes Papier drucken. Die für den Duplexdruck geeigneten Formate finden Sie unter „Unterstützte Papierformate“. Duplexdruck mit der Duplexeinheit 1 Klicken Sie auf Start→Geräte und Drucker. Bei Windows XP: Klicken Sie auf Start→ Drucker und Faxe. Bei Windows Vista: Klicken Sie auf Start→...
Seite 230: Funktion „Gespeicherter Druck" Benutzen
Dreh an lang Kante Die Bindungsposition wird an der langen Kante der Seite (linke Kante beim Druck im Hochformat und obere Kante beim Druck im Querformat) angenommen. Die folgende Abbildung zeigt die Bindung entlang der langen Kante für das Hoch- und Querformat: Hochformat Querformat Dreh an kurz Kante...
Seite 231: Überblick
Überblick Die Speicherdruckfunktion umfasst die folgenden Jobarten: Sicherer Druck Sie können Druckaufträge vorübergehend mit einem Passwort gesichert im Speicher speichern. Benutzer, die das Passwort kennen, können diese Jobs dann über die Bedienerkonsole ausdrucken. Diese Funktion kann zum Druck vertraulicher Dokumente verwendet werden. Ein gespeicherter Druckjob wird nach dem Drucken oder zu einem bestimmten Zeitpunkt gelöscht.
Seite 232: Vorgehen Beim Drucken Gespeicherter Druckjobs
Probedruck Der sortierte Druckauftrag wird im Speicher gespeichert. Allerdings wird eine einzelne Kopie davon automatisch gedruckt, damit Sie das Druckergebnis überprüfen können. Wenn Sie mit dem Druckergebnis zufrieden sind, können Sie weitere Kopien ausdrucken. Dadurch wird verhindert, dass mit einem Druckauftrag eine große Anzahl von Fehldrucken ausgegeben wird.
Seite 233: Drucken Und Löschen
Drucken von gespeicherten Jobs 1 Drücken Sie die Taste (Menü). 2 Drücken Sie Taste , bis Druckmenü hervorgehoben wird, und drücken Sie anschließend die Taste (Einstellen). 3 Drücken Sie die Taste , bis der gewünschte Job hervorgehoben ist, und drücken Sie dann die Taste (Einstellen).
Seite 234: Drucken Mit Web Services On Devices (Wsd)
Drucken mit Web Services on Devices (WSD) Dieser Abschnitt bietet Informationen zum Netzwerkdruck mit WSD, dem Protokoll von Microsoft für Windows Vista, Windows 7, Windows 8, Windows Server 2008, Windows Server 2008 R2 und Windows Server 2012. Hinzufügen von Rollen für Druckdienste Bei Verwendung von Windows Server 2008, Windows Server 2008 R2 oder Windows Server 2012 müssen Sie die Rollen von Druckdiensten an den Windows Server 2008, Windows Server 2008 R2- oder Windows Server 2012- Client weitergeben.
Seite 235: Installation Eines Druckertreibers Mit Dem Assistenten Zum Hinzufügen Eines Druckers
Installation eines Druckertreibers mit dem Assistenten zum Hinzufügen eines Druckers 1 Klicken Sie auf Start→ Geräte und Drucker (Start→ Bedienfeld→ Hardware und Sound→ Drucker für Windows Vista und Windows Server 2008). Bei Windows 8 und Windows Server 2012: Klicken Sie mit der rechten Maustaste im Desktopmodus auf die untere linke Ecke des Bildschirms, und klicken Sie dann auf Bedienfeld →...
Seite 236: Drucken Mit Wi-Fi Direct
Drucken mit Wi-Fi Direct™ Dieser Abschnitt enthält Informationen zum Drucken mit Wi-Fi Direct. Mit Wi-Fi Direct können Sie Wi-Fi- Mobilgeräte wie Computer, Smartphones und Tablets direkt über ein Wi-Fi-Netzwerk mit dem Drucker verbinden. Mit Wi-Fi Direct können Sie auf Ihrem Wi-Fi-Mobilgerät befindliche Dokumente, Fotos oder E-Mails ohne drahtlosen Zugriffspunkt ausdrucken.
Seite 237 11 Der Drucker muss neu gestartet werden, nachdem Sie eine Einstellung für Wi-Fi Direct vorgenommen haben. Wiederholen Sie nach dem Neustart die Schritte 1 bis 4. 12 Drücken Sie die Taste , bis SSID und Passphrase angezeigt werden, und tippen Sie auf das jeweilige Menü, um die SSID und die Passphrase angezeigt zu bekommen.
Seite 238: Trennen Vom Wi-Fi Direct-Netzwerk
Windows -Computern“. Bei iOS Installieren Sie die Druckanwendung ebenso wie Mobile Print App for Dell und der Drucker ist druckbereit. Für Android Sie müssen eine Druckanwendung wie Dell Mobile Print installieren. Danach ist der Drucker einsatzbereit. Drucken mit Wi-Fi Direct Die Vorgehensweise zum Drucken ist je nach verwendetem Mobilgerät verschieden.
Seite 239: Zurücksetzen Der Pin
Der Dell™ C2660dn Color Laser Printer unterstützt das Drucken von einer Vielzahl von Mobilgeräten. Android OS Laden Sie die App Dell Mobile Print kostenlos bei Google Play™ herunter. Dell Mobile Print ist eine benutzerfreundliche App, die das direkte Drucken von Fotos, Dokumenten, Webinhalten und mehr auf unterstützten Dell-Druckern in einem WLAN oder Ethernet-Netzwerk ermöglicht.
Seite 240: Apple Ios
Apple iOS Dieser Drucker ist mit AirPrint kompatibel. Nähere Informationen zu AirPrint finden Sie unter „Drucken mit AirPrint“. Darüber hinaus ist der Drucker mit der Mobile Print App for Dell von Thinxtream™ kompatibel, die im App Store kostenlos heruntergeladen werden kann.
Seite 241: Drucken Mit Google Cloud Print
Bei Verwendung des Dell Printer Configuration Web Tool 1 Starten Sie das Dell Printer Configuration Web Tool durch Eingabe der IP-Adresse des Druckers in Ihrem Web- Browser. Weitere Informationen finden Sie unter „Einrichten der Dell Printer Configuration Web Tool“ und „Starten des Dell Printer Configuration Web Tool“.
Seite 242: Registrieren Des Druckers Bei Ihrem Google-Konto
Gehen Sie wie nachfolgend beschrieben vor, um den Drucker bei Ihrem Google-Konto zu registrieren. 1 Starten Sie das Dell Printer Configuration Web Tool durch Eingabe der IP-Adresse des Druckers in Ihrem Web- Browser. Weitere Informationen finden Sie unter „Einrichten der Dell Printer Configuration Web Tool“ und „Starten des Dell Printer Configuration Web Tool“.
Seite 243: Verwendung Der Dell Printer Configuration Web Tool Zum Ändern Der Druckereinstellungen
Netzwerk verbunden ist, können Sie Einstellungen auch über Dell Printer Configuration Web Tool ändern. Um das Dell Printer Configuration Web Tool zu starten, geben Sie die IP-Adresse des Druckers in Ihren Web- Browser ein. Die IP-Adresse Ihres Druckers finden Sie unter „Überprüfen der IP-Einstellungen“.
Seite 244 Drucken...
Seite 245: Lernen Sie Ihren Drucker Kennen
Lernen Sie Ihren Drucker kennen 20 Erläuterungen zur Druckersoftware ........245 21 Verwendung digitaler Zertifikate..........257 22 Erläuterungen zu Schriftarten..........267 23 Druckermeldungen verstehen ..........275 24 Spezifikationen ................281...
Seite 247: Erläuterungen Zur Druckersoftware
Statusfenster für einen bestimmten Drucker zu öffnen. Dell Supplies Management System Sie können das Dell Supplies Management System Dialogfeld aus dem Menü Alle Programme oder über das zugehörige Desktopsymbol öffnen. Sie können Verbrauchsmaterial telefonisch oder über das Internet bestellen.
Seite 248: Printer Utility Software
Für jedes Betriebssystem müssen Sie eine gesonderte Setupdiskette erstellen. Softwareaktualisierung Die Firmware- und/oder Treiberaktualisierungen können unter der Adresse dell.com/support von der Dell Supportwebsite heruntergeladen werden. Printer Utility Software Im Fenster Schnellstart-Dienstprogrammkönnen Sie das Statusfenster, die Toolbox und die Anleitung zur Problemlösung öffnen.
Seite 249: Statusfenster
Macintosh und dem Drucker die effiziente Nutzung des Druckers fördert. Statusüberwachungs-Widget-Funktion • Überwachung von Dell Druckern Sie können den Status von Dell-Druckern überprüfen, die aktuell an den Macintosh angeschlossen sind • Empfang von Warnungen Macht Sie auf Probleme wie Papierstau oder niedrigen Tonerstand aufmerksam •...
Seite 250: Öffnen Und Schließen Des Statusüberwachungsfensters
HINWEIS: Während des Installationsprozesses müssen die Verwaltungsbenutzerkennung und das entsprechende Passwort eingegeben werden. Öffnen und Schließen des Statusüberwachungsfensters Öffnen des Statusüberwachungsfensters 1 Klicken Sie auf das Symbol Dashboard auf dem Dock, um das Dashboard aufzurufen. 2 Klicken Sie auf das Pluszeichen (+), um die Widgetleiste anzuzeigen. 3 Klicken Sie auf das Symbol Statusüberwachung in der Widgetleiste.
Seite 251: Fenster Bestellen
HINWEIS: Wenn das Statusüberwachungs-Widget keine Antwort vom Drucker erhält, wird die Meldung Druckerinformationen können nicht eingeholt werden angezeigt. HINWEIS: Wenn der Drucker über ein USB-Kabel angeschlossen ist, können Sie während eines Druckauftrags den Status des Druckers nicht überprüfen. Druckerstatus-Bildbereich Zeigt das Bild des Druckerzustands an. •...
Seite 252: Präferenzen
Online bestellen • Hyperlink Besuchen Sie die Website zum Bestellen von Druckerverbrauchsmaterial von Dell Klicken Sie auf den Link Besuchen Sie die Website zum Bestellen von Druckerverbrauchsmaterial von Dell, um auf die Website zum Bestellen von Druckerverbrauchsmaterial von Dell zuzugreifen. •...
Seite 253: Status Monitor Console Für Linux
Linux und dem Drucker die effiziente Nutzung des Druckers fördert. Status Monitor Console-Funktion • Überwachung von Dell Druckern Sie können den Status von Dell-Druckern überprüfen, die an den Linux angeschlossen sind. • Empfang von Warnungen Macht Sie auf Probleme wie Papierstau oder niedrigen Tonerstand aufmerksam.
Seite 254: Installieren Der Statusüberwachungskonsole
Das Fenster Printer Status wird angezeigt. Weitere Informationen zum Printer Status finden Sie unter „Fenster Printer Status“. • Sie können Verbrauchsmaterial über das Fenster Dell Supplies Management System bestellen. Sehen Sie „Fenster Dell Supplies Management System“. Fenster Printer Selection Druckerliste Alle im CUPS (Common UNIX Printing Sytem) registrierten Drucker werden in einer Liste angezeigt.
Seite 255: Fenster Printer Status
Klicken Sie auf diese Schaltfläche, um das Fenster Printer Status zu öffnen. Wenn ein nicht unterstützter Drucker ausgewählt wird, öffnet sich das Fenster Dell Printer Configuration Web Tool. Details zu Dell Printer Configuration Web Tool finden Sie unter „Dell™ Printer Configuration Web Tool“.
Seite 256: Fenster Dell Supplies Management System
Online bestellen • Schaltfläche Order Supplies Online Klicken Sie auf diese Schaltfläche, um auf die Website zum Bestellen von Druckerverbrauchsmaterial von Dell zuzugreifen. Diese Schaltfläche wird angezeigt, wenn die Tonermenge unter 30 % sinkt. Schaltfläche „Refresh“ Klicken Sie auf diese Schaltfläche, um den Status des Druckers zu aktualisieren.
Seite 257: Fenster Service Tag
Klicken Sie auf diese Schaltfläche, um die Beschaffungs- und Supportwebsite zu öffnen. • URL zur Nachbestellung wählen Zeigt eine Liste verfügbarer URLs an, über die Sie Druckerverbrauchsmaterial von Dell bestellen können. Wählen Sie eine URL-Adresse, die beim Klicken auf die Schaltfläche Order Supplies Online aufgerufen wird. •...
Seite 258 • Community Name Geben Sie den SNMP-Gemeinschaftsnamen in das Textfeld Community Name ein. URL für Bestellungen • Select Reorder URL Die ausgewählte URL-Adresse ist als Standardwebsite für Select Reorder URL im Fenster Dell Supplies Management System eingestellt. Erläuterungen zur Druckersoftware...
Seite 259: Verwendung Digitaler Zertifikate
Verwendung digitaler Zertifikate Die Authentifizierungsfunktion unter Verwendung digitaler Zertifikate trägt zu einer gesteigerten Sicherheit bei, wenn Sie Druckdaten versenden oder Daten einstellen. In diesem Kapitel wird die Verwaltung digitaler Zertifikate beschrieben. HINWEIS: Informationen über Fehler bei digitalen Zertifikaten finden Sie unter „Druckermeldungen verstehen“ und „Probleme mit dem digitalen Zertifikat“.
Seite 260: Importieren Eines Digitalen Zertifikats
Verwendung von Dell Printer Configuration Web Tool 1 Starten Sie Dell Printer Configuration Web Tool. Öffnen Sie den Web-Browser. Geben Sie die IP-Adresse Ihres Druckers in den Web-Browser ein. Weitere Infos unter „Dell™ Printer Configuration Web Tool “ 2 Wählen Sie Druckservereinstellungen.
Seite 261: Einrichten Eines Digitalen Zertifikats
Zur Verwaltung digitaler Zertifikate müssen Sie die HTTPS-Kommunikation aktivieren. Sehen Sie für Einzelheiten „Vorbereitende Maßnahmen für die Verwaltung von Zertifikaten“. 1 Starten Sie Dell Printer Configuration Web Tool. Öffnen Sie den Web-Browser. Geben Sie die IP-Adresse Ihres Druckers in den Web-Browser ein.
Seite 262: Löschen Eines Digitalen Zertifikats
Zur Verwaltung digitaler Zertifikate müssen Sie die HTTPS-Kommunikation aktivieren. Sehen Sie für Einzelheiten „Vorbereitende Maßnahmen für die Verwaltung von Zertifikaten“. 1 Starten Sie Dell Printer Configuration Web Tool. Öffnen Sie den Web-Browser. Geben Sie die IP-Adresse Ihres Druckers in den Web-Browser ein.
Seite 263: Einrichten Der Funktionen
7 Wählen Sie den Verwendungszweck aus der Liste Zertifikat - Zweck aus. Klicken Sie auf Liste anzeigen, um die Seite Zertifikatsliste anzuzeigen. HINWEIS: Falls in der Liste mehr als 20 Zertifikate aufgeführt sind, drücken Sie Weiter, um die nächste Seite anzuzeigen. 8 Wählen Sie das Zertifikat aus, das exportiert werden soll.
Seite 264: Einstellung Für Wlan Wpa-Enterprise (Eap-Tls)
1 Importieren Sie das Zertifikat, das mit WLAN (Server- oder Root-Zertifikat) verwendet werden soll. Sehen Sie für Einzelheiten „Importieren eines digitalen Zertifikats“. 2 Stellen Sie das digitale Zertifikat des WLAN (Server oder Root-Zertifikat) ein. Starten Sie Dell Printer Configuration Web Tool. Wählen Sie Druckservereinstellungen. Klicken Sie auf die Registerkarte Sicherheit.
Seite 265: Einstellung Für Wlan Wpa-Enterprise (Peapv0-Ms-Chapv2, Eap-Ttls Pap Eap-Ttls Chap)
6 Bestätigen Sie, dass das Zertifikat korrekt eingerichtet ist. Sehen Sie für Einzelheiten „Bestätigen der Einstellungen eines digitalen Zertifikats“. 7 Einstellung WPA-Enterprise für EAP-TLS. Starten Sie Dell Printer Configuration Web Tool. Klicken Sie auf die Registerkarte Druckservereinstellungen. Wählen Sie WLAN.
Seite 266 Bestätigen Sie den Inhalt und klicken Sie auf Dieses Zertifikat verwenden in der rechten oberen Ecke. 3 Bestätigen Sie, dass das Zertifikat korrekt eingerichtet ist. Starten Sie Dell Printer Configuration Web Tool. Wählen Sie Druckservereinstellungen. Klicken Sie auf die Registerkarte Sicherheit.
Seite 267: Einrichten Von Client-Zertifikaten Für Ieee 802.1X (Eap-Tls)
Einrichten von Client-Zertifikaten für IEEE 802.1x (EAP-TLS) HINWEIS: Zur Verwaltung digitaler Zertifikate müssen Sie die HTTPS-Kommunikation aktivieren. Sehen Sie für Einzelheiten „Vorbereitende Maßnahmen für die Verwaltung von Zertifikaten“. HINWEIS: Diese Funktion ist nur verfügbar, wenn „IEEE 802.1x (EAP-TLS)“ auf „Aktivieren“ eingestellt ist. 1 Importieren Sie das Zertifikat, das mit dem SSL-Client verwendet werden soll.
Seite 268 Verwendung digitaler Zertifikate...
Seite 269: Erläuterungen Zu Schriftarten
Erläuterungen zu Schriftarten Schrifttypen und Schriftarten Eine Schriftart ist ein Satz von Zeichen und Symbolen, die in einer bestimmten Weise gestaltet sind. Diese spezielle Gestaltung wird als Schrifttyp bezeichnet. Die ausgewählten Schrifttypen geben Ihrem Dokument einen eigenständigen Charakter. Gut ausgewählte Schrifttypen erhöhen die Lesbarkeit eines Dokuments. Der Drucker verfügt über mehrere residente Schriftarten und ist mit PCL 5/PCL 6 und PostScript Level3 Compatible.
Seite 270: Teilung Und Punktgröße
Teilung und Punktgröße Die Größe einer Schriftart wird entweder als Teilung oder Punktgröße angegeben, abhängig davon, ob die Schriftzeichen einen festen Abstand aufweisen oder ob es sich um eine Proportionalschrift handelt. festem Zeichenabstand Teilung In Schriftarten mit ist jedes Zeichen gleich breit. Die wird verwendet, um die Größe von Schriftarten mit festem Zeichenabstand anzugeben.
Seite 271: Bitmap- Und Skalierbare Schriftarten
Bitmap- und skalierbare Schriftarten Der Drucker verwendet sowohl Bitmap- als auch skalierbare Schriftarten. Bitmap -Schriftarten werden im Druckspeicher als vordefinierte Bitmuster gespeichert, die einen Schrifttyp in einer bestimmten Größe, einem bestimmten Stil und einer bestimmten Auflösung repräsentieren. In der folgenden Abbildung wird ein Beispiel für ein Zeichen einer Bitmap-Schriftart dargestellt.
Seite 272 Residente Bitmap- und skalierbare Schriftarten PCL 5/PCL 6 PostScript Level3 Compatible CG Times CG Times CG Times It CG Times Italic CG Times Bd CG Times Bold CG Times BdIt CG Times Bold Italic Univers Md Univers Medium Univers MdIt Univers Medium Italic Univers Bd Univers Bold...
Seite 273 Residente Bitmap- und skalierbare Schriftarten PCL 5/PCL 6 PostScript Level3 Compatible Clarendon Cd Clarendon-Condensed-Bold Coronet Coronet Marigold Marigold Arial Arial Arial It Arial-Italic Arial Bd Arial-Bold Arial BdIt Arial-BoldItalic TimesNew TimesNewRoman TimesNew It TimesNewRoman-Italic TimesNew Bd TimesNewRoman-Bold TimesNew BdIt TimesNewRoman-BoldItalic Symbol SymbolMT Wingdings...
Seite 274: Symbolsätze
Residente Bitmap- und skalierbare Schriftarten PCL 5/PCL 6 PostScript Level3 Compatible Palatino Roman Palatino-Roman Palatino It Palatino-Italic Palatino Bd Palatino-Bold Palatino BdIt Palatino-BoldItalic ITCBookman Lt Bookman-Light ITCBookman LtIt Bookman-LightItalic ITCBookmanDm Bookman-Demi ITCBookmanDm It Bookman-DemiItalic HelveticaNr Helvetica-Narrow HelveticaNr Ob Helvetica-Narrow-Oblique HelveticaNr Bd Helvetica-Narrow-Bold HelveticaNr BdOb Helvetica-Narrow-BoldOblique...
Seite 275: Symbolsätze Für Pcl 5/Pcl 6
Symbolsätze für PCL 5/PCL 6 Nicht alle Schriftarten unterstützen alle der aufgelisteten Symbolsätze. Roman 8 (Standard) ISO 8859-1 Latin 1 ISO 8859-2 Latin 2 ISO 8859-9 Latin 5 ISO 8859-10 Latin 6 PC-8 PC-8 DN PC-775 Baltic PC-850 Multilingual PC-852 Latin 2 PC-1004 OS/2 PC Turkish Windows 3.1 Latin 1...
Seite 276 Erläuterungen zu Schriftarten...
Seite 277: Druckermeldungen Verstehen
Druckermeldungen verstehen Auf dem LCD-Bedienfeld des Druckers werden Fehlermeldungen zum aktuellen Status des Druckers angezeigt und mögliche Druckerprobleme, die behoben werden müssen, angegeben. Dieser Abschnitt enthält eine Liste von Fehlercodes, sowie Vorschläge zum Beheben der Fehler. Halten Sie bitte die Fehlercodes und die angezeigten Meldungen bereit, wenn Sie sich aufgrund eines Fehlers an den Kunden-Support wenden.
Seite 278 Sie sich an Ihren Systemadministrator. Setzen Sie das Zertifikat von anderen anschließbaren Clienten mit dem Dell™ Printer Configuration Web Tool zurück. Wenn kein Gerät verbunden werden kann, entfernen Sie das Ethernetkabel, schalten Sie IPsec aus und setzen Sie das Zertifikat mit dem Dell Printer Configuration Web Tool zurück.
Seite 279 Fehlercode: Vorgehensweise 016-720 Ein Fehler im Hinblick auf PDL-Emulationsprobleme ist aufgetreten. Ändern Sie die Einstellung Druckmodus in der Registerkarte Grafik im Druckertreiber. Wenden Sie sich an den Kunden-Support, wenn dieser Fehler erneut auftritt. 016-756 Druck während der nicht-zulässigen Zeit. Wenden Sie sich an Ihren Systemadministrator. 016-757 Das Konto ist nicht registriert.
Seite 280 Fehlercode: Vorgehensweise 091-924 Überprüfen Sie, ob die cyanfarbene Trommelpatrone ordnungsgemäß eingesetzt wurde. Weitere Informationen zum Einsetzen der Trommelpatrone finden Sie unter „Austauschen von Trommelpatronen“. 091-931 Entfernen Sie die verwendete schwarze Trommelpatrone und setzen Sie eine neue ein. Weitere Informationen zum Austauschen der Trommelpatrone finden Sie unter „Austauschen von Trommelpatronen“.
Seite 281 Weitere Informationen zum Austauschen der Transferriemeneinheit finden Sie unter „Austauschen der Transferriemeneinheit, der Übertragungswalze (ÜT-Walze) und der Rückhalterolle“. 193-700 Wenn die Original-Tonerkassetten eingsetzt sind, ändern Sie die Einstellung Kein Dell-Toner auf Deaktivieren mit dem Dell Printer Configuration Web Tool oder der Tool Box. Druckermeldungen verstehen...
Seite 282 Druckermeldungen verstehen...
Seite 283: Spezifikationen
Spezifikationen Betriebssystem-Kompatibilität ® ® Ihr Dell™ C2660dn Color Laser Printer ist kompatibel mit Microsoft Windows XP , Windows XP 64-Bit-Edition, ® Windows Server 2003, Windows Server 2003 x64-Edition, Windows Server 2008, Windows Server 2008 64-Bit- ® Edition, Windows Server 2008 R2, Windows Vista , Windows Vista 64-Bit-Edition, Windows 7, Windows 7 64-Bit- Edition, Windows 8, Windows 8 64-Bit-Edition, Windows Server 2012, Windows RT, Mac OS X 10.5, 10.6, 10.7,...
Seite 284: Mib-Kompatibilität
MIB (Management Information Base) ist eine Datenbank, die Informationen über Netzwerkgeräte wie Adapter, Brücken, Router und Computer enthält. Netzwerkadministratoren nutzen diese Informationen zur Verwaltung des Netzwerks (Analysieren der Leistung, des Datenaufkommens, der aufgetretenen Fehler usw.). Dell C2660dn Color Laser Printer entspricht den MIB-Spezifikationen des Industriestandards. Deshalb wird er von zahlreichen Softwaresystemen zur Drucker- und Netzwerkverwaltung erkannt und kann mit ihnen verwaltet werden.
Seite 285: Kabel
Kabel Das Anschlusskabel muss die folgenden Anforderungen erfüllen: Verbindungstyp Verbindungsspezifikationen und Symbole Ethernet 10Base-T/100Base-TX/ 1000Base-T USB 2.0 WLAN-Adapteranschluss IEEE 802.11b/802.11g/802.11n Druck-Spezifikationen Punkt Beschreibung Druckauflösung 600 dpi x 600 dpi Druckgeschwindigkeit Simplex: Farbe 27 Seiten/Min, Schwarz & Weiß 27 Seiten/Min (A4) Duplex: Farbe 18 Seiten/Min, Schwarz &...
Seite 286: Optionaler Wlan-Adapter
Optionaler WLAN-Adapter Punkt Beschreibung Verbindungstechnologie Drahtlos Kompatible Standards IEEE 802.11b, 802.11g, und 802.11n Bandbreite 2,4 GHz Datenübertragungsrate IEEE 802.11n: 65 Mbps IEEE 802.11g: 54, 48, 36, 24, 18, 12, 9 und 6 Mbps IEEE 802.11b: 11, 5,5, 2 und 1 Mbps Sicherheit 64 (40-Bit-Schlüssel)/128 (104-Bit-Schlüssel) WEP , WPA- PSK (TKIP , AES), WPA2-PSK (AES), WPA-Enterprise (TKIP , AES)
Seite 287: Wartung Des Druckers
Wartung des Druckers 25 Wartung des Druckers ............. 287 26 Entfernen von Optionen ............321 27 Beseitigen von Papierstaus ............ 325...
Seite 289: Ermittlung Des Verbrauchsmaterialstatus
Internet bestellen, wenn Sie einen an ein Netzwerk angeschlossenen Drucker verwenden. Geben Sie die IP-Adresse Ihres Druckers in Ihren Web-Browser ein, starten Sie den Dell Printer Configuration Web Tool, und klicken Sie auf die Web-Adresse unter Bestellen von Verbrauchsmaterial bei:, um Verbrauchsmaterial für Ihren Drucker zu bestellen.
Seite 290: Aufbewahrung Von Druckmedien
3 Für eine Bestellung per Internet: Wählen Sie eine URL aus der Liste URL zur Nachbestellung wählen. Klicken Sie auf Besuchen Dell Sie die Website zum Bestellen von Druckerverbrauchsmaterial. HINWEIS: Wenn Sie nicht automatisch über die bidirektionale Kommunikation Informationen vom Drucker erhalten können, wird ein Fenster angezeigt, in dem Sie aufgefordert werden, die Service-Kennzeichennummer einzugeben.
Seite 291: Austauschen Der Tonerkassetten
Um telefonisch zu bestellen, lesen Sie bitte „Kontaktaufnahme mit Dell“. Es wird empfohlen, Tonerkassetten von Dell für Ihren Drucker zu verwenden. Dell übernimmt keinerlei Haftung für Probleme, die aufgrund der Tatsache entstehen, dass Zubehör, Teile oder Komponenten anderer Hersteller als Dell verwendet wurden.
Seite 292: Einsetzen Einer Tonerkassette
Einsetzen einer Tonerkassette 1 Entfernen Sie die Verpackung der neuen Tonerkassette mit der gewünschten Farbe. 2 Schütteln Sie die neue Tonerkassette fünf- bis sechsmal, damit sich der Toner gleichmäßig verteilt. 3 Setzen Sie die Tonerkassette in den entsprechenden Schlitz ein und drücken Sie sie bis zum Anschlag fest. 4 Schließen Sie die vordere Abdeckung.
Seite 293: Austauschen Von Trommelpatronen
Austauschen von Trommelpatronen Sie müssen alle Trommelpatronen (gelb, magenta, cyan und schwarz) gleichzeitig austauschen. WARNUNG: Wichtige Informationen Lesen Sie die Sicherheitshinweise in dem durch, bevor Sie die folgenden Maßnahmen durchführen. ACHTUNG: Schützen Sie die Trommelpatronen vor hellem Licht. Wenn die Abdeckung auf der rechten Seite länger als drei Minuten offen bleibt, kann die Druckqualität beeinträchtigt werden.
Seite 294 3 Greifen Sie den Hebel des Alttonerbehälters und ziehen Sie sie heraus. Halten Sie sie aufrecht, damit kein Alttoner austreten kann. ACHTUNG: Achten Sie darauf, dass der Alttonerbehälter beim Austauschen nicht herunterfällt. ACHTUNG: Nach dem Entfernen des Alttonerbehälters dürfen Sie die abgebildeten Komponenten nicht berühren. Toner kann Ihre Hände oder Kleidung beschmutzen.
Seite 295: Einsetzen Einer Trommelpatrone
5 Drücken Sie den Bereich der Trommelpatrone, den Sie austauschen möchten, leicht herunter, und ziehen Sie sie mit einer Hand bis zur Hälfte heraus. 6 Stützen Sie die Trommelpatrone mit der anderen Hand von unten und ziehen Sie sie dann komplett heraus. 7 Wiederholen Sie die Schritte 5 und 6, um die anderen drei Patronen zu entfernen.
Seite 296 5 Entfernen Sie den Reinigungsstab aus dem Druckerinneren. 6 Entfernen Sie das Reinigungskissen, indem Sie die weißen Zungen zwischen Ihrem Daumen und Zeigefinger zusammendrücken. 7 Entfernen Sie die Verpackung eines neuen Reinigungskissens. 8 Bringen Sie das neue Reinigungskissen an dem Reinigungsstab an. Wartung des Druckers...
Seite 297 9 Setzen Sie den Reinigungsstab ordnungsgemäß in eine der vier Öffnungen ein, bis Sie im Inneren des Druckers ein Klicken hören (siehe Abbildung), und ziehen Sie ihn dann heraus. 10 Wiederholen Sie Schritt 9 auch für die anderen drei Öffnungen. Jedes Loch muss nur einmal bearbeitet werden. 11 Legen Sie den Reinigungsstab wieder an seinen angestammten Ort.
Seite 298: Austauschen Der Fixiereinheit
13 Drehen Sie den Sperrhebel des Alttonerbehälters um 90 Grad im Uhrzeigersinn, um den Alttonerbehälter festzustellen. 14 Schließen Sie die Abdeckung auf der rechten Seite. Austauschen der Fixiereinheit WARNUNG: Wichtige Informationen Lesen Sie die Sicherheitshinweise in dem durch, bevor Sie die folgenden Maßnahmen durchführen.
Seite 299: Einesetzen Einer Fixiereinheit
3 Greifen Sie beide Seiten der Fixiereinheit, drücken Sie den Hebel auf der unteren linken Seite und ziehen Sie die Fixiereinheit heraus. Einesetzen einer Fixiereinheit 1 Entfernen Sie die Verpackung von einer neuen Fixiereinheit. 2 Überprüfen Sie, ob die beiden Teile der Fixiereinheit in die entsprechenden Gegenstücke des Druckers passen und setzen Sie sie dann in den Drucker ein.
Seite 300: Austauschen Der Transferriemeneinheit, Der Übertragungswalze (Üt- Walze) Und Der Rückhalterolle
Austauschen der Transferriemeneinheit, der Übertragungswalze (ÜT- Walze) und der Rückhalterolle Sie müssen alle drei Teile gleichzeitig austauschen (Transferriemeneinheit, Zweit-BTR und Rückhalterolle). Sowohl Zweit-BTR als auch Rückhalterolle verfügen beim Austauschen über eine neue Transferriemeneinheit. WARNUNG: Wichtige Informationen Lesen Sie die Sicherheitshinweise in dem durch, bevor Sie die folgenden Maßnahmen durchführen.
Seite 301 3 Drehen Sie den Sperrhebel des Alttonerbehälters um 90 Grad gegen den Uhrzeigersinn, um den Alttonerbehälter freizugeben. 4 Greifen Sie den Hebel des Alttonerbehälters und ziehen Sie sie heraus. Halten Sie sie aufrecht, damit kein Alttoner austreten kann. ACHTUNG: Achten Sie darauf, dass der Alttonerbehälter beim Austauschen nicht herunterfällt. ACHTUNG: Nach dem Entfernen des Alttonerbehälters dürfen Sie die abgebildeten Komponenten nicht berühren.
Seite 302 WARNUNG: Legen Sie den Alttonerbehälter niemals auf die Seite. Dies kann zu einer Fehlfunktion oder einem Auslaufen von Tonerflüssigkeit führen. 6 Öffnen Sie die obere Abdeckung. 7 Stecken Sie Ihre Finger durch die Schlaufen auf beiden Seiten der Transferriemeneinheit und ziehen Sie sie heraus.
Seite 303: Einsetzen Einer Transferriemeneinheit
Einsetzen einer Transferriemeneinheit 1 Entfernen Sie die Verpackung von einer neuen Transferriemeneinheit. 2 Entfernen Sie erst die beiden orangefarbenen Verpackungsmaterialien und danach die Schutzfolie von der Transferriemeneinheit. ACHTUNG: Stellen Sie sicher, dass die Oberfläche (schwarze Folie) der Transfereinheit nicht mit anderen Komponenten in Berührung kommt oder zerkratzt wird.
Seite 304 5 Setzen Sie den ausgebauten Alttonerbehälter wieder ein. ACHTUNG: Falls sich der Alttonerbehälter nicht richtig einsetzen lässt, sollten Sie überprüfen, ob die Transferriemeneinheit ordnungsgemäß eingesetzt wurde. 6 Drehen Sie den Sperrhebel des Alttonerbehälters um 90 Grad im Uhrzeigersinn, um den Alttonerbehälter festzustellen.
Seite 305: Ausbau Zweit-Btr
Ausbau Zweit-BTR 1 Drücken Sie die Teile auf beiden Seiten des Zweit-BTR zusammen und heben Sie ihn aus dem Drucker heraus. Einsetzen eines Zweit-BTR 1 Entfernen Sie die Verpackung von einem neuen Zweit-BTR. 2 Halten Sie den Zweit-BTR an beiden Enden fest. 3 Vergewissern Sie sich, dass die Pfeilmarkierungen auf dem Zweit-BTR und dem Drucker gegenüberliegen, und setzen Sie den Zweit-BTR anschließend in den Drucker ein.
Seite 306: Ausbau Der Rückhalterolle In Fach1
Ausbau der Rückhalterolle in Fach1 1 Ziehen Sie Fach1 ca. 200 mm weit aus dem Drucker heraus. 2 Halten Sie Fach1 mit beiden Händen und nehmen Sie es aus dem Drucker heraus. HINWEIS: Vergewissern Sie sich, dass alle Papierreste aus Fach1 entfernt wurden, bevor Sie die Rückhalterolle ausbauen.
Seite 307: Einsetzen Einer Rückhalterolle In Fach1
4 Schieben Sie die Rückhalterolle nach links, um sie aus Fach1 zu entfernen. Einsetzen einer Rückhalterolle in Fach1 1 Schieben Sie die beiden Achsen der Rückhalterolle in die Öffnungen auf Fach1. 2 Drücken Sie die Rückhalterolle nach unten, bis Sie ein Klicken hören. 3 Legen Sie Papier in Fach1 ein, und schieben Sie das Fach dann bis zum Anschlag in den Drucker.
Seite 308: Austauschen Des Alttonerbehälters
Austauschen des Alttonerbehälters WARNUNG: Wichtige Informationen Lesen Sie die Sicherheitshinweise in dem durch, bevor Sie die folgenden Maßnahmen durchführen. Ausbau des Alttonerbehälters 1 Öffnen Sie die Abdeckung auf der rechten Seite. 2 Drehen Sie den Sperrhebel des Alttonerbehälters um 90 Grad gegen den Uhrzeigersinn, um den Alttonerbehälter freizugeben.
Seite 309: Einsetzen Eines Alttonerbehälters
ACHTUNG: Nach dem Entfernen des Alttonerbehälters dürfen Sie die abgebildeten Komponenten nicht berühren. Toner kann Ihre Hände oder Kleidung beschmutzen. 4 Entsorgen Sie den benutzten Alttonerbehälter in einer Kunststofftasche, die Sie zusammen mit dem neuen Alttonerbehälter erhalten haben, und versiegeln Sie die Tasche. Einsetzen eines Alttonerbehälters 1 Entfernen Sie die Verpackung eines neuen Alttonerbehälters.
Seite 310: Reinigen Des Druckerinneren
Reinigen des Druckerinneren Reinigen des CTD-Sensors Reinigen Sie den CTD-Sensor nur dann, wenn eine Warnmeldung für den CTD-Sensor auf der Statusüberwachungskonsole oder auf dem LCD-Bedienfeld angezeigt wird. 1 Stellen Sie sicher, dass der Drucker ausgeschaltet ist. 2 Ziehen Sie die Lasche nach unten, um die Rückabdeckung zu öffnen. 3 Öffnen Sie die Abdeckung auf der rechten Seite.
Seite 311 5 Greifen Sie den Hebel des Alttonerbehälters und ziehen Sie sie heraus. Halten Sie sie aufrecht, damit kein Alttoner austreten kann. ACHTUNG: Achten Sie darauf, dass der Alttonerbehälter beim Austauschen nicht herunterfällt. ACHTUNG: Nach dem Entfernen des Alttonerbehälters dürfen Sie die abgebildeten Komponenten nicht berühren. Toner kann Ihre Hände oder Kleidung beschmutzen.
Seite 312 7 Öffnen Sie die obere Abdeckung. 8 Stecken Sie Ihre Finger durch die Schlaufen auf beiden Seiten der Transferriemeneinheit und ziehen Sie sie heraus. 9 Reinigen Sie den CTD-Sensor (wie abgebildet) mit einem sauberen, trockenen Wattestäbchen. Wartung des Druckers...
Seite 313 10 Vergewissern Sie sich, dass die Pfeilmarkierungen auf der Transferriemeneinheit und dem Drucker gegenüberliegen, und setzen Sie die Einheit anschließend in den Drucker ein. Sie hören ein Klicken. 11 Schließen Sie die Rückabdeckung. 12 Setzen Sie den ausgebauten Alttonerbehälter wieder ein. ACHTUNG: Falls sich der Alttonerbehälter nicht richtig einsetzen lässt, sollten Sie überprüfen, ob die Transferriemeneinheit ordnungsgemäß...
Seite 314: Reinigen Des Raster Optical Scanner (Ros) Fensters
13 Drehen Sie den Sperrhebel des Alttonerbehälters um 90 Grad im Uhrzeigersinn, um den Alttonerbehälter festzustellen. 14 Schließen Sie die Abdeckung auf der rechten Seite. 15 Schließen Sie die Rückabdeckung. Reinigen des Raster Optical Scanner (ROS) Fensters Damit sich die Druckqualität aufgrund von Verschmutzungen im Inneren des Druckers nicht verschlechtert, sollten Sie das Innere des Druckers regelmäßig reinigen, indem Sie den Reinigungsstab immer dann verwenden, wenn Sie Trommelpatronen austauschen.
Seite 315 2 Drehen Sie den Sperrhebel des Alttonerbehälters um 90 Grad gegen den Uhrzeigersinn, um den Alttonerbehälter freizugeben. 3 Greifen Sie den Hebel des Alttonerbehälters und ziehen Sie sie heraus. Halten Sie sie aufrecht, damit kein Alttoner austreten kann. ACHTUNG: Achten Sie darauf, dass der Alttonerbehälter beim Austauschen nicht herunterfällt. ACHTUNG: Nach dem Entfernen des Alttonerbehälters dürfen Sie die abgebildeten Komponenten nicht berühren.
Seite 316 WARNUNG: Legen Sie den Alttonerbehälter niemals auf die Seite. Dies kann zu einer Fehlfunktion oder einem Auslaufen von Tonerflüssigkeit führen. 5 Entfernen Sie den Reinigungsstab aus dem Druckerinneren. 6 Setzen Sie den Reinigungsstab ordnungsgemäß in eine der vier Öffnungen ein, bis Sie im Inneren des Druckers ein Klicken hören (siehe Abbildung), und ziehen Sie ihn dann heraus.
Seite 317 8 Legen Sie den Reinigungsstab wieder an seinen angestammten Ort. 9 Setzen Sie den ausgebauten Alttonerbehälter wieder ein. 10 Drehen Sie den Sperrhebel des Alttonerbehälters um 90 Grad im Uhrzeigersinn, um den Alttonerbehälter festzustellen. 11 Schließen Sie die Abdeckung auf der rechten Seite. Wartung des Druckers...
Seite 318: Einstellen Der Farbregistrierung
, bis Ja hervorgehoben wird. Drücken Sie dann die Taste (Einstellen). Das Farbregistrierungsdiagramm wird ausgedruckt. Bei Verwendung der Toolbox 1 Klicken Sie auf Start Alle Programme Dell Drucker Dell C2660dn Color Laser Printer Toolbox. → → → → HINWEIS: Weitere Informationen zum Starten der Toolbox finden Sie unter „Starten der Toolbox“.
Seite 319 Diagramm 1 (Schneller Scan) Diagramm 2 (Langsamer Scan) Das Diagramm 1 wird benutzt um die Farbregistrierung für die Schnell-Scan-Richtung einzustellen, die senkrecht zur Papierzufuhrrichtung verläuft. Das Diagramm 2 wird benutzt um die Farbregistrierung für die Langsam-Scan- Richtung einzustellen, die horizontal zur Papierzufuhrrichtung verläuft. In den folgenden Abschnitten wird erklärt, wie aus den Diagrammen 1 und 2 die Einstellwerte für den schnellen Scan und den langsamen Scan ermittelt werden können.
Seite 320: Eingeben Der Werte
HINWEIS: Wenn es Ihnen schwer fällt, nur einen Wert auszuwählen, wie das zum Beispiel der Fall ist, wenn es zwei Werte zu geben scheint, die am nächsten an der geraden Linie liegen, nehmen Sie den Mittelwert dieser beiden Werte. Beispielsweise sind in der oberen Abbildung -6 und -8 die Werte, die am nächsten an der geraden Linie liegen, also würden Sie den Wert -7 eingeben.
Seite 321 Einstellungen überprüfen, können Sie die einzugebenden Werte leichter ermitteln. Bei Verwendung der Toolbox Verwenden Sie die Toolbox, um die im Farbregistrierungsdiagramm gefundenen Werte für die Einstellung einzugeben. 1 Klicken Sie auf Start Alle Programme Dell Drucker Dell C2660dn Color Laser Printer Toolbox. → → → → HINWEIS: Weitere Informationen zum Starten der Toolbox finden Sie unter „Starten der Toolbox“.
Seite 322 Wartung des Druckers...
Seite 323: Entfernen Von Optionen
Entfernen von Optionen Wenn der Standort des Druckers verändert werden muss oder der Drucker und die Optionen zur Handhabung von Druckmedien an einen neuen Standort gebracht werden müssen, müssen alle Optionen zur Handhabung von Druckmedien vom Drucker entfernt werden. Verpacken Sie den Drucker und die Optionen zur Handhabung von Druckmedien für den Transport sorgfältig, um Beschädigungen zu vermeiden.
Seite 324 4 Entfernen Sie die beiden Schrauben, mit denen der Drucker und der optionale 550-Blatt-Papiereinzug miteinander verbunden sind, indem Sie sie mit einer Münze oder einem ähnlichen Gegenstand lösen. 5 Heben Sie den Drucker vorsichtig von dem optionalen 550-Blatt-Papiereinzug hoch, und setzen Sie ihn auf eine ebene Fläche.
Seite 325: Entfernen Des Optionalen Wlan-Adapters
Entfernen des optionalen WLAN-Adapters WARNUNG: Wenn Sie den optionalen WLAN-Adapter entfernen, schalten Sie zunächst unbedingt den Drucker aus, ziehen Sie den Netzstecker, und trennen Sie alle Kabel von der Rückseite des Druckers ab, bevor Sie die folgenden Schritte durchführen. 1 Stellen Sie sicher, dass der Drucker ausgeschaltet ist. 2 Drehen Sie die Schraube der Abdeckung an der linken Seite gegen den Uhrzeigersinn, um sie zu lösen.
Seite 326 5 Entfernen Sie den WLAN-Adapter aus dem Drucker, indem Sie den Haken des Adapters lösen und dabei den WLAN-Adapter in Richtung Vorderseite des Druckers schieben. 6 Schließen Sie die Abdeckung auf der linken Seite und schieben Sie sie in Richtung Vorderseite des Druckers. 7 Drehen Sie die Schraube im Uhrzeigersinn.
Seite 327: Beseitigen Von Papierstaus
Beseitigen von Papierstaus Durch sorgfältige Auswahl geeigneter Druckmedien und korrektes Einlegen können Papierstaus vermieden werden. Weitere Informationen finden Sie unter „Richtlinien für Druckmedien“. HINWEIS: Bevor Sie große Mengen einer bestimmten Druckmediensorte kaufen, wird empfohlen, einige Testdrucke durchzuführen. Vermeiden von Papierstaus •...
Seite 328: Identifizieren Der Bereiche, In Denen Ein Papierstau Auftritt
Identifizieren der Bereiche, in denen ein Papierstau auftritt WARNUNG: Verwenden Sie bei der Staubeseitigung keine Werkzeuge oder anderen Gegenstände. Dadurch könnte der Drucker irreparabel beschädigt werden. Die folgenden Abbildung zeigt die Bereiche des Papierwegs, in denen Papierstaus auftreten können. Fixiereinheit Fach1 Mehrzweckeinzug (Multipurpose Feeder, MPF) Optionaler 550-Blatt-Papiereinzug...
Seite 329 2 Greifen Sie beide Seiten der Abdeckung des Mehrzweckeinzugs (Multipurpose Feeder, MPF) und ziehen Sie die Einheit dann aus dem Drucker. 3 Ziehen Sie Fach1 ca. 200 mm weit aus dem Drucker heraus. 4 Halten Sie Fach1 mit beiden Händen und nehmen Sie es aus dem Drucker heraus. Beseitigen von Papierstaus...
Seite 330: Falls Der Fehlercode: 050-129 Angezeigt Wird
5 Entfernen Sie den Papierstau. 6 Schieben Sie Fach1 bis zum Anschlag in den Drucker hinein. 7 Schieben Sie den Mehrzweckeinzug (Multipurpose Feeder, MPF) wieder in den Drucker. Falls der Fehlercode: 050-129 angezeigt wird: Befolgen Sie die Anweisungen in „Falls der Fehlercode: 050-129 angezeigt wird:“, um den Papierstau zu beseitigen. Beseitigen von Papierstaus...
Seite 331: Beseitigen Von Papierstaus In Fach1
Beseitigen von Papierstaus in Fach1 HINWEIS: Sie müssen die Druckmedien vollständig aus dem Papierweg entfernen, damit die an der LCD-Bedienerkonsole angezeigte Fehlermeldung gelöscht wird. 1 Ziehen Sie Fach1 ca. 200 mm weit aus dem Drucker heraus. 2 Halten Sie Fach1 mit beiden Händen und nehmen Sie es aus dem Drucker heraus. 3 Entfernen Sie den Papierstau.
Seite 332: Beseitigen Von Papierstaus Aus Der Fixiereinheit
4 Schieben Sie Fach1 bis zum Anschlag in den Drucker hinein. 5 Drücken Sie die Taste (Einstellen). Beseitigen von Papierstaus aus der Fixiereinheit HINWEIS: Sie müssen die Druckmedien vollständig aus dem Papierweg entfernen, damit die an der LCD-Bedienerkonsole angezeigte Fehlermeldung gelöscht wird. Falls der Fehlercode: 050-111 angezeigt wird: 1 Ziehen Sie die Lasche nach unten, um die Rückabdeckung zu öffnen.
Seite 333 3 Halten und senken Sie den Tab, um den Innenteil zu öffnen. 4 Entfernen Sie den Papierstau. 5 Ersetzen Sie den Innenteil. 6 Drücken Sie die Hebel auf beiden Seiten der Fixiereinheit nach unten und schließen Sie dann die Rückabdeckung. Beseitigen von Papierstaus...
Seite 334 Falls der Fehlercode: 050-129 angezeigt wird: 1 Entfernen Sie alle Blätter aus dem Mehrzweckeinzug (Multipurpose Feeder, MPF). 2 Greifen Sie beide Seiten der Abdeckung des Mehrzweckeinzugs (Multipurpose Feeder, MPF) und ziehen Sie die Einheit dann aus dem Drucker. 3 Ziehen Sie Fach1 ca. 200 mm weit aus dem Drucker heraus. Beseitigen von Papierstaus...
Seite 335 4 Halten Sie Fach1 mit beiden Händen und nehmen Sie es aus dem Drucker heraus. Falls Sie den Papierstau sehen können: Entfernen Sie den Papierstau. Schieben Sie Fach1 und den Mehrzweckeinzug (Multipurpose Feeder, MPF) wieder in den Drucker. Falls Sie den Papierstau nicht sehen können: Weiter mit dem nächsten Schritt.
Seite 336 5 Ziehen Sie die Lasche nach unten, um die Rückabdeckung zu öffnen. 6 Heben Sie die Hebel auf beiden Seiten der Fixiereinheit an. 7 Halten und senken Sie den Tab, um den Innenteil zu öffnen. Beseitigen von Papierstaus...
Seite 337 8 Entfernen Sie den Papierstau. 9 Ersetzen Sie den Innenteil. 10 Drücken Sie die Hebel auf beiden Seiten der Fixiereinheit nach unten und schließen Sie dann die Rückabdeckung. 11 Schieben Sie Fach1 bis zum Anschlag in den Drucker hinein. Beseitigen von Papierstaus...
Seite 338: Beseitigen Von Papierstaus Aus Demoptionalen 550-Blatt-Papiereinzug
12 Schieben Sie den Mehrzweckeinzug (Multipurpose Feeder, MPF) wieder in den Drucker. Beseitigen von Papierstaus aus demoptionalen 550-Blatt-Papiereinzug HINWEIS: Sie müssen die Druckmedien vollständig aus dem Papierweg entfernen, damit die an der LCD-Bedienerkonsole angezeigte Fehlermeldung gelöscht wird. 1 Ziehen Sie den optionalen 550-Blatt-Papiereinzug ca. 200 mm weit aus dem Drucker heraus. 2 Halten Sie den optionalen 550-Blatt-Papiereinzug mit beiden Händen und nehmen Sie ihn aus dem Drucker heraus.
Seite 339 3 Entfernen Sie den Papierstau. 4 Schieben Sie den optionalen 550-Blatt-Papiereinzug bis zum Anschlag in den Drucker. Beseitigen von Papierstaus...
Seite 340 Beseitigen von Papierstaus...
Seite 341: Problemlösung
Problemlösung 28 Anleitung zur Problemlösung..........341...
Seite 343: Anleitung Zur Problemlösung
Anleitung zur Problemlösung Grundlegende Druckerprobleme Manche Druckerprobleme sind einfach zu beheben. Wenn ein Problem mit dem Drucker auftritt, überprüfen Sie die folgenden Punkte: • Ist das Netzkabel an den Drucker und an eine ordnungsgemäß geerdete Steckdose angeschlossen? • Ist der Drucker eingeschaltet? •...
Seite 344 „Einlegen eines Briefumschlags in den Mehrzweckeinzug“ beschrieben. Legen Sie an der Bedienerkonsole, in der Toolbox oder im Dell™ Printer Unerwartete Seitenumbrüche. Configuration Web Tool einen höheren Wert für Zeitüberschreitung fest. Die Druckmedien werden im Ausgabefach Drehen Sie den Druckmedienstapel in Fach1 oder im Mehrzweckeinzug um.
Seite 345: Probleme Mit Der Druckqualität
Einige der nachfolgend aufgeführten Verfahren unter Verwendung der Tool Box können auch mittels der Bedienerkonsole oder Dell Printer Configuration Web Tool durchgeführt werden. Weitere Information zur Verwendung der Bedienerkonsole und des Dell Printer Configuration Web Tools finden Sie unter „Erläuterungen zu den Druckermenüs“ und „Dell™ Printer Configuration Web Tool“.
Seite 346 Starten Sie die Toolbox und klicken Sie auf Wartung auf der Registerkarte Druckerwartung. Stellen Sie sicher, dass das Kontrollkästchen Ein unter Kein Dell- Toner mit einem Häkchen versehen ist. Ist Ihr Problem damit gelöst? Deaktivieren Sie den Tonersparmodus im Druckertreiber.
Seite 347: Toner Schmiert Auf Dem Papier Oder Löst Sich Ab
Klicken Sie auf Horizontalabstand-Konfigurierungsdiagramm. Das Horizontalabstand-Konfigurierungsdiagramm wird ausgedruckt. Ist Ihr Problem damit gelöst? Austauschen der Transferriemeneinheit, der Übertragungswalze Es sind keine weiteren Kontaktieren Sie Dell. (ÜT-Walze) und der Rückhalterolle. Maßnahmen erforderlich. Austauschen der Transferriemeneinheit, der ÜT-Walze und der Rückhalterolle. Sehen Sie „Austauschen der Transferriemeneinheit, der Übertragungswalze (ÜT-Walze) und der Rückhalterolle“.
Seite 348: Unregelmäßige Tonerflecken/Verschwommene Bilder
Maßnahme 3fort. erforderlich. Ist Ihr Problem damit gelöst? Tauschen Sie die Trommelpatronen aus. Es sind keine weiteren Kontaktieren Sie Dell. Maßnahmen Tauschen Sie die Trommelpatronen aus. Sehen Sie „Austauschen von erforderlich. Trommelpatronen“. Nachdem Sie die Trommelpatronen ausgetauscht haben, klicken Sie auf der Registerkarte Diagnose auf Diagramme drucken.
Seite 349 Starten Sie die Toolbox und klicken Sie auf Wartung auf der Registerkarte Druckerwartung. Stellen Sie sicher, dass das Kontrollkästchen Ein unter Kein Dell- Toner mit einem Häkchen versehen ist. Ist Ihr Problem damit gelöst? Deaktivieren Sie den Tonersparmodus im Druckertreiber.
Seite 350: Schmierstreifen Treten Auf Dem Ausdruck Auf
Starten Sie die Toolbox und klicken Sie auf Wartung auf der Registerkarte Druckerwartung. Stellen Sie sicher, dass das Kontrollkästchen Ein unter Kein Dell- Toner mit einem Häkchen versehen ist. Ist Ihr Problem damit gelöst? Tauschen Sie die Trommelpatronen aus.
Seite 351: Farbige Punkte In Regelmäßigen Abständen
Stellen Sie sicher, dass auf der Registerkarte Grafiken die Option Ausgabefarbe auf Farbe gestellt ist. Ist Ihr Problem damit gelöst? Tauschen Sie die Trommelpatronen aus. Es sind keine weiteren Kontaktieren Sie Dell. Maßnahmen Tauschen Sie die Trommelpatronen aus. Sehen Sie „Austauschen von erforderlich. Trommelpatronen“.
Seite 352: Senkrechte Lückenbereiche
Maßnahme Nein Tauschen Sie die Trommelpatronen aus. Es sind keine weiteren Kontaktieren Sie Dell. Maßnahmen Tauschen Sie die Trommelpatronen aus. Sehen Sie „Austauschen von erforderlich. Trommelpatronen“. Nachdem Sie die Trommelpatronen ausgetauscht haben, klicken Sie auf der Registerkarte Diagnose auf Diagramme drucken.
Seite 353: Doppelbild
Klicken Sie auf Horizontalabstand-Konfigurierungsdiagramm. Das Horizontalabstand-Konfigurierungsdiagramm wird ausgedruckt. Ist Ihr Problem damit gelöst? Tauschen Sie die Trommelpatronen aus. Es sind keine weiteren Kontaktieren Sie Dell. Maßnahmen Tauschen Sie die Trommelpatronen aus. Sehen Sie „Austauschen von erforderlich. Trommelpatronen“. Nachdem Sie die Trommelpatronen ausgetauscht haben, klicken Sie auf der Registerkarte Diagnose auf Diagramme drucken.
Seite 354: Lichtermüdung
Maßnahme Nein Tauschen Sie die Trommelpatronen aus. Es sind keine weiteren Kontaktieren Sie Dell. Maßnahmen Tauschen Sie die Trommelpatronen aus. Sehen Sie „Austauschen von erforderlich. Trommelpatronen“. Nachdem Sie die Trommelpatronen ausgetauscht haben, klicken Sie auf der Registerkarte Diagnose auf Diagramme drucken.
Seite 355: Nebel
Nebel Maßnahme Nein Tauschen Sie die Trommelpatronen aus. Es sind keine weiteren Kontaktieren Sie Dell. Maßnahmen Tauschen Sie die Trommelpatronen aus. Sehen Sie „Austauschen von erforderlich. Trommelpatronen“. Nachdem Sie die Trommelpatronen ausgetauscht haben, klicken Sie auf der Registerkarte Diagnose auf Diagramme drucken.
Seite 356: Zeichen Mit Gezackten Kanten
Seitenmodus auf Ein fest. Ist Ihr Problem damit gelöst? Wenn Sie eine heruntergeladene Schriftart verwenden, stellen Sie sicher, Es sind keine weiteren Kontaktieren Sie Dell. dass die Schriftart für den Drucker, das Betriebssystem und die Maßnahmen verwendete Anwendung empfohlen ist.
Seite 357: Auger-Markierungen
Maßnahme Nein Ermitteln Sie die Ursache für das Problem anhand des Fahren Sie mit der Kontaktieren Sie Dell. Horizontalabstand-Konfigurierungsdiagramms. Maßnahme fort, die der Problemursache Starten Sie die Toolbox und klicken Sie auf der Registerkarte entspricht: Diagnose auf Diagramme drucken. Klicken Sie auf Horizontalabstand-Konfigurierungsdiagramm.
Seite 358: Zerknittertes/Verschmutztes Papier
Maßnahme Nein Ermitteln Sie die Ursache für das Problem anhand des Fahren Sie mit Kontaktieren Sie Dell. Horizontalabstand-Konfigurierungsdiagramms. Maßnahme 2fort. Starten Sie die Toolbox und klicken Sie auf der Registerkarte Diagnose auf Diagramme drucken. Klicken Sie auf Horizontalabstand-Konfigurierungsdiagramm. Das Horizontalabstand-Konfigurierungsdiagramm wird ausgedruckt.
Seite 359: Schäden An Der Führungskante Des Papiers
Einige der nachfolgend aufgeführten Verfahren unter Verwendung der Tool Box können auch mittels der Bedienerkonsole oder Dell Printer Configuration Web Tool durchgeführt werden. Weitere Information zur Verwendung der Bedienerkonsole und des Dell Printer Configuration Web Tools finden Sie unter „Erläuterungen zu den Druckermenüs“ und „Dell™ Printer Configuration Web Tool“.
Seite 360: Der Obere Oder Seitliche Rand Ist Inkorrekt
Der obere oder seitliche Rand ist inkorrekt Maßnahme Nein Stellen Sie sicher, dass die Ränder in der verwendeten Anwendung Es sind keine weiteren Kontaktieren Sie Dell. richtig eingestellt sind. Maßnahmen erforderlich. Ist Ihr Problem damit gelöst? Die Farbregistrierung ist nicht richtig ausgerichtet Maßnahme...
Seite 361: Die Bilder Sind Schief
Maßnahme Nein Tauschen Sie die Trommelpatronen aus. Es sind keine weiteren Kontaktieren Sie Dell. Maßnahmen Tauschen Sie die Trommelpatronen aus. Sehen Sie „Austauschen von erforderlich. Trommelpatronen“. Starten Sie die Toolbox und klicken Sie auf Wartung auf der Registerkarte Druckerwartung. Klicken Sie auf Start unter Farbregistrierungsdiagramm drucken in Farbregistrierungseinstellung.
Seite 362: Papierstau In Fach1/Im Optionalen 550-Blatt-Papiereinzug Wegen Fehleinzugs
Verwenden Sie trockene Druckmedien. Es sind keine weiteren Fahren Sie mit Maßnahmen Maßnahme 3a fort. Ist Ihr Problem damit gelöst? erforderlich. Tauschen Sie die Trommelpatronen aus. Es sind keine weiteren Kontaktieren Sie Dell. Maßnahmen Ist Ihr Problem damit gelöst? erforderlich. Anleitung zur Problemlösung...
Seite 363: Papierstau Im Mehrzweckeinzug Wegen Fehleinzug
Papierstau im Mehrzweckeinzug wegen Fehleinzug Maßnahme Nein Stellen Sie sicher, dass der Mehrzweckeinzug ordnungsgemäß eingesetzt Es sind keine weiteren Fahren Sie mit der ist. Maßnahmen Maßnahme fort, die der erforderlich. Papiersorte der Ist Ihr Problem damit gelöst? verwendeten Druckmedien entspricht: •...
Seite 364: Regi Papierstau (Exit Sensor An Stau)
Maßnahme Nein Tauschen Sie die Trommelpatronen aus. Es sind keine weiteren Kontaktieren Sie Dell. Maßnahmen Ist Ihr Problem damit gelöst? erforderlich. Regi Papierstau (Exit Sensor An STAU) Maßnahme Nein Stellen Sie sicher, dass die Trommelpatronen ordnungsgemäß eingesetzt Es sind keine weiteren Fahren Sie mit wurden.
Seite 365: Papierstau In Fach1/Im Optionalen 550-Blatt-Papiereinzug Wegen Mehrfacheinzugs
Maßnahme Nein Tauschen Sie die Fixiereinheit aus. Es sind keine weiteren Kontaktieren Sie Dell. Maßnahmen Tauschen Sie die Fixiereinheit aus. Sehen Sie „Austauschen der erforderlich. Fixiereinheit“. Nachdem Sie die Fixiereinheit ausgetauscht haben, klicken Sie auf der Registerkarte Diagnose auf Diagramme drucken.
Seite 366: Geräusch
Maßnahme 5 fort. Ist Ihr Problem damit gelöst? erforderlich. Wischen Sie die Rückhalterolle in dem Mehrzweckeinzug, in dem der Es sind keine weiteren Kontaktieren Sie Dell. Mehrfacheinzug aufgetreten ist, mit einem leicht mit Wasser Maßnahmen befeuchteten Tuch ab. erforderlich. Ist Ihr Problem damit gelöst? Geräusch...
Seite 367: Probleme Mit Dem Digitalen Zertifikat
Tonerkassette (M), die Sie verwenden, ist beschädigt. Ersetzen Sie sie durch eine neue.) Tauschen Sie die Tonerkassette (C) aus. Sehen Sie „Austauschen der Es sind keine weiteren Kontaktieren Sie Dell. Tonerkassetten“. Maßnahmen erforderlich. (Die Tonerkassette (C), die Sie verwenden, ist beschädigt. Ersetzen Sie sie durch eine neue.)
Seite 368: Probleme Mit Installiertem Optionalen Zubehör
Symptom Ursache Maßnahme Ein Zertifikat kann nicht auf Die Gültigkeitsdauer ist ungültig. Die Gültigkeitsdauer des Zertifikats ist ungültig. „Zertifikatdetails“ gesetzt werden. Überprüfen Sie, ob die Zeiteinstellung des Geräts korrekt ist, und ob die Gültigkeitsdauer des Zertifikats abgelaufen ist. Der Zertifikatspfad ist ungültig. Die Zertifikatskette (Pfadvalidierung) des importierten Zertifikats ist möglicherweise nicht korrekt validiert.
Seite 369: Probleme Mit Wi-Fi Direct
Problem Maßnahme 550-Blatt-Papiereinzug • Vergewissern Sie sich, dass der 550-Blatt-Papiereinzug ordnungsgemäß in den Drucker eingesetzt ist. Setzen Sie den Einzug wieder ein. Siehe „Entfernen des optionalen 550-Blatt-Papiereinzugs“ und „Installieren des optionalen 550-Blatt- Papiereinzugs“. • Stellen Sie sicher, dass die Druckmedien richtig eingelegt sind. Weitere Informationen finden Sie unter „Einlegen von Druckmedien in Fach1 und in den optionalen 550-Blatt-Papiereinzug“.
Seite 370 Anleitung zur Problemlösung...
Seite 371: Anhang
Anhang Anhang..................371 Index.................... 373...
Seite 373: Dell™ Kundendienstrichtlinie
Techniker unterstützten Kundendienst steht ein Online-Kundendienst über den Dell Support zur Verfügung. Weitere Kundendienstoptionen sind gegen Gebühr verfügbar. Dell stellt einen begrenzten Kundendienst für den Drucker und sämtliche von Dell installierte Software und Peripheriegeräte bereit. Unterstützung für Software und Peripheriegeräte von Drittanbietern stellt der jeweilige Hersteller, darunter für Material, das über Software &...
Seite 374: Richtlinie Zur Gewährleistung Und Rückgabe
Richtlinie zur Gewährleistung und Rückgabe Die Dell Computer Corporation („Dell“) stellt ihre Hardwareprodukte aus Teilen und Komponenten her, die neu oder wie neu gemäß den geltenden Industriestandards sind. Weitere Informationen über die Dell-Garantie für Ihren Drucker entnehmen Sie bitte der Supportwebsite dell.com/support.
Seite 375 100Base-TX Halb-Duplex, 132 Anschließen des Druckers, 51 100Base-TX Voll-Duplex, 132 Anschließen eines lokalen Druckers, 52 10Base-T Halb-Duplex, 132 Anzeige des Dell Configuration Web Tool, 165 10Base-T Voll-Duplex, 132 Anzeigeprobleme, 341 4-Farben-Konfigurierungsdiagramm, 165 Aufbewahren von Druckmedien, 213, 225, 288 802.1x, 130, 147 Aufbewahrung von Verbrauchsmaterialien, 288 802.1x konfigurieren, 147...
Seite 376 Bedienkonsole, 181 Dell Kundendienstrichtlinie, 371 Beidseitig, 114-115, 120 Dell Printer Configuration Web Tool, 101 Format der Seitenanzeige, 106 Bericht beidseitiger Druck, 114, 119, 152, 158 Dell Service-Kennzeichennummer, 111 Berichte, 117, 168 Dell Supplies Management System, 245 Beschichtet, 115-116, 123-124, 194-195...
Seite 377 Von Ihrem Computer, 226 E-Mail-Server-Einstellungen - Übersicht, 105, Druckmedien, 209, 287 E-Mail-Warneinstellungen, 131, 137 quelle, 218 E-Mail-Warnung, 132, 182 Druckmodus, 115 E-Mail-Warnungseinrichtung, 101 Drucknummer, 112 Empfohlenes Papier, 210 Druckprobleme, 341 Emulationen, 281 Druckseite, 218 Endzeit, 115, 122 Druckserver rücksetzen, 144 Energiesparintervall –...
Seite 378 Fehlercodes, 275 HTTP, 129, 135 Fehlerprotokoll, 118, 154, 168 HTTP-SSL/TLS-Kommunikation, 258 Fehlerton, 113, 118, 153, 157 Feuchtigkeitsbereich (verpackt), 282 Firmware-Version, 111 ID, 111-112 Fixiereinheit, 28, 296, 326, 330 ID-Druck, 113, 119, 152, 158, 189 Folio, 214 Informationen zum Drucker, 27 Format der Seitenanzeige, 106 Infrastruktur, 142 Formeinzug ignorieren, 114, 120...
Seite 379 Mehrzweckeinzug benutzerdef.Papierformat - X, 117, 150 Protokolle, 182 TCP/IP , 181 Mehrzweckeinzug kundenspez. Format - X, 155, Kein Dell-Toner, 116, 125, 153, 160, 197 Mehrzweckeinzug kundenspez. Format - Y, 155, Kohlefreies Durchschlagpapier, 210 kohlepapierfreies Papier, 210 Mehrzweckeinzug Papierformat, 117, 150, 155, Kompatibilität mit dem Betriebssystem OS, 281...
Seite 380 Papierquelle, 114, 120 Papierstärke, 115, 122, 153, 159, 193 Obere Abdeckung, 27 Papierstaubereich, 326 Oberer Frame, 106 Passwort, 135, 140, 144, 147 OCR, 210 Passwort festlegen, 105, 107, 144 Online-Hilfe, 105, 107 PCL, 169 Optionaler 550-Blatt-Papiereinzug, 27, 326, 336 Schriftart, 170 Optische Zeichenerkennung, 210 PCL 5/PCL 6, 270 Ort, 106, 111...
Seite 381 Sicherer Druck, 203, 229-230 Sicherheit, 144 RAM-Datenträger, 113, 119, 152, 158, 190 Sicherheitseinstellungen, 142 RARP, 181 Sicherheitsinformationen, 22 Rechter Frame, 108 Signalton, 113, 119, 153, 157 Recycling, 116, 123, 195 Signalton "Kein Papier", 113, 119 Red Hat, 85 Signalton, Auto-Löschen, 113, 119, 153, 157 Red Hat Enterprise Linux, 85, 281 Signalton, Betriebsbereitschaft, 113, 118, 153, Registrierungseinstellung, 160...
Seite 382 Status Monitor Console für Linux, 251 Statusfenster, 247 Übernahme neuer Einstellungen, 108 Status-LED, 97 Überprüfen der IP-Einstellungen, 59 Statusüberwachungskonsole, 245 Übersicht der Druckmedien, 214 Statusüberwachungs-Widget für Macintosh, 247 Uhr-Einst., 126 Steuerung der Tafelsperre, 115, 121, 198 Uhreinstellungen, 116 Strichabschluss, 114, 120, 174 Umgebung, 282 Stromversorgung, 281 Umgebungssensorinformationen einholen, 166...
Seite 383 Verwendetes Papier, 149 Vorgaben rücks. und Drucker neu starten, 125 Zahl der Blätter, 112 Vorgaben rücksetzen, 160 Zeit einst., 116, 153, 157 Vorzug, 116 Zeit Format, 116, 153, 157 Vorzugsfach, 155, 163 Zeitüberschreitungsfehler, 113, 119, 152, 156 Zeitzone, 116, 153, 157 Ziffernblock, 97-98 Zugriffsliste, 148 Warnmeldung, Tonermangel, 113, 119, 152, 159...
