Seite 2: Inhaltsverzeichnis
Bitte lesen Sie diese Anleitung für eine ordnungsgemäße Bedienung sorgfältig durch und heben Sie sie zum späteren Nachschlagen gut auf ! INHALT Sicherheitshinweise ..........Verpackungsinhalt ..........Geräteteile .............. Dias einlegen ............Negative einlegen ..........Fotos einlegen ............Allgemeine Bedienung ..........Schnellstart ............ -
Seite 3: Sicherheitshinweise
Gefahr des elektrischen Stromschlags zu verhindern. Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei Benutzung des Gerätes auftreten, sowie für Beanstandungen Dritter. Der PS970 kann sich im Betrieb leicht erwärmen. Hierbei handelt es sich um keine Betriebsstörung. -
Seite 4: Umgebungsbedingungen
Umgebungsbedingungen: Stellen Sie das Gerät so auf, dass die Ventilationsöffnungen nicht blockiert sind. Das Gerät sollte z.B. nicht auf einem Bett, Sofa, Teppich oder einer ähnlichen Oberfläche aufgestellt werden. Stellen Sie das Gerät nicht in die Nähe von Hitzequellen, wie Heizkörpern oder Öfen. -
Seite 5: Netzanschluss
Verbinden Sie das Gerät mit dem mitgelieferten USB-Kabel und dem Netzadapter. Stecken Sie den Stecker des Netzadapters in die Steckdose. Verwenden Sie nur den mitgelieferten Netzadapter. Die Verwendung einer Stromzufuhr, die nicht für den PS970 empfohlen ist, kann zu Überhitzung, Feuer, elektrischem Schlag und anderen Gefährdungen führen. USB-Anschluss: Verbinden Sie das Gerät mithilfe des USB-Kabels mit Ihrem PC. -

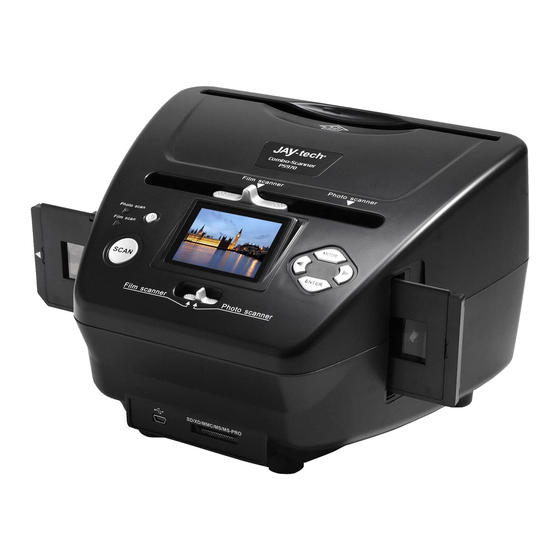

Seite 6: Geräteteile
3. Geräteteile USB-NETZADAPTER NETZSCHALTER EINGABETASTE (ENTER) DIAHALTER ANZEIGE SCHLITZ F. FILM/DIA HALTER FILMHALTER SCAN-TASTE SCHLITZ F. FOTOHALTER FOTOHALTER SCANNER-MODUS 9x13cm SCHALTER USB-ANSCHLUSS 10x15cm LINKS/ RECHTS SPEICHERKARTENSCHLITZ 13x18cm TASTEN (FÜR SD/XD/MMC/MS/MS-PRO) MODUSTASTE USB-KABEL Hinweis: Bitte sicherstellen, dass alle Filmnegative / Dias und Objektträger sauber sind, bevor sie in den Scanner eingeführt warden. -
Seite 7: Dias Einlegen
4. Dias einlegen Halten Sie das Dia gegen das Licht. Drehen Sie die Seite mit dem Label von sich weg. Schauen Sie durch das Dia; dieses sollte normal erscheinen (kein Spiegelbild). Drehen Sie das Dia nun auf den Kopf, wobei Sie noch immer auf die gleiche Seite schauen. -
Seite 8: Negative Einlegen
5. Negative einlegen Halten Sie das Negativ gegen das Licht. Wenn Sie durch das Negativ schauen, sollten Sie in der Lage sein, die kleinen Negativnummern richtig herum zu lesen (kein Spiegelbild). Drehen Sie das Negativ nun auf den Kopf, wobei Sie jedoch immer noch auf die gleiche Seite schauen. -
Seite 9: Fotos Einlegen
6. Fotos einlegen Schieben Sie das Foto in den oberen Schlitz des passenden Halters (13x18, 10x15, 9x13). Hinweis: Behandeln Sie Fotos mit Sorgfalt. Staub, Kratzer oder Fingerabdrücke werden auf dem gespeicherten Bild sichtbar sein. 13x18 10x15 9x13 Stecken Sie den Bilderrahmen in den Schlitz an der Oberseite des Combo- Scanner;... -
Seite 10: Allgemeine Bedienung
(2) 5V-Adapter: Schließen Sie den Adapter mithilfe des USB-Kabels an das Gerät an. 5. Legen Sie eine Speicherkarte (SD/XD/MMC/MS/MS-PRO) in den Speicherkartenschlitz des PS970, um die gescannten Bilder auf der Speicherkarte abzulegen. 6. Drücken Sie die POWER-Taste, um den Combo-Scanner einzuschalten. -
Seite 11: Bedienung
Bedienung Home/MODUS: Hauptmenü Wenn der Filmscanner-Modus eingestellt ist, erscheint das folgende Hauptmenü: Sprache USB MSDC Aufnahmemodus Wiedergabe Filmtyp Auflösung... - Seite 12 Wenn der Fotoscanner-Modus eingestellt ist, erscheint folgendes Hauptmenü: Sprache USB MSDC Aufnahmemodus Wiedergabe Effekt Zuschneiden Auflösung...
-
Seite 13: Home/Modus: Keine Karte (No Card)
Home/MODUS: Keine Karte (No card) Keine Speicherkarte - Indikator Wenn keine Speicherkarte im Gerät eingelegt ist, erscheint auf dem Bildschirm ein Warnhinweis, sobald Sie das Hauptmenü öffnen. 1. Aufnehmen Nach der Begrüßung erscheint oben angezeigtes Menü. Sie können mit den LINKS/RECHTS-Tasten das gewünschte Menu auswählen: Aufnahmemodus, Wiedergabe, Folientyp (im Film-Scanner-Modus), Effekt (im Photo-Scanner-Modus), Zuschneiden (im Photo-Scanner-Modus),... -
Seite 14: Aufnehmen: Spiegelbild/Umdrehen (Hard-Key)
1.1 Aufnehmen: Spiegelbild/Umdrehen (Hard-Key) Wenn ein Bild vor der Aufnahme gespiegelt oder umgedreht werden soll, führen Sie dies mit den LINKS/RECHTS-Tasten durch. Die Live-Anzeige wird entsprechend geändert. (Mithilfe dieser Funktion können Sie falsch herum eingelegte Filme/Fotos korrigieren). Diese beiden Funktionen können nur während der Live-Anzeige ausgeführt werden. -
Seite 15: Aufnahmemodus
1.2 Aufnahmemodus Icon Live-Anzeige Im Aufnahmemodus erscheint oben links am Bildschirmrand ein Icon, der die Live-Anzeige symbolisiert. Drücken Sie ENTER und anschließend die LINKS/RECHTS-Tasten, um den EV-Wert einzustellen. Drücken Sie ENTER erneut, um zu bestätigen und zur Live-Anzeige zurückzukehren. 1.3 Aufnehmen: Bearbeiten-Menü Bild auswählen Speichern: aufgenommenes Bild speichern Abbrechen: alle Bearbeitungen des Bildes abbrechen... -
Seite 16: Live-Anzeige
1.4 Live-Anzeige Aufnehmen/ Bearbeiten-Menü SCANNEN ENTER Drücken Sie während der Live-Anzeige einmal die SCAN-Taste; das Bearbeiten-Menü wird geöffnet. Drücken Sie die ENTER-Taste, um das aktuelle Bild im internen Speicher oder auf der Speicherkarte, sofern eingelegt, zu speichern. Auf dem Bildschirm erscheint wieder die Live-Anzeige. 1.5 Aufnehmen: Speichern Speichern Drücken Sie einmal die SCAN-Taste;... -
Seite 17: Aufnehmen: Beenden
1.6 Aufnehmen: Beenden Bild auswählen Wählen Sie mit den LINKS/RECHTS-Tasten den Abbrechen-Icon und bestätigen Sie mit ENTER, um jegliche bearbeitete Einstellungen des aktuellen Bildes abzubrechen; auf dem Bildschirm erscheint dann wieder die Live-Anzeige (nichts wird gespeichert). 1.7 Aufnehmen: Home Wählen Sie mit den LINKS/RECHTS-Tasten den Home-Icon; drücken Sie ENTER oder MODUS an der Oberseite des Geräts, um jederzeit zum Hauptmenü... -
Seite 18: Vom Bearbeiten-Modus Zum Aufnahmemodus (Live-Anzeige) Zurückkehren
1.8 Vom Bearbeiten-Modus zum Aufnahmemodus (Live-Anzeige) zurückkehren Sobald Sie zum Speichern oder Abbrechen die ENTER-Taste drücken, erscheint auf dem Bildschirm wieder der Aufnahmemodus/ die Live-Anzeige. Sie können dann den Filmhalter zum nächsten Zielfilm schieben oder das nächste Foto für die Aufnahme einstellen. 1.9 Speicher voll Sobald der interne Speicher oder die Speicherkarte voll sind, erscheint auf dem Bildschirm ein Icon, der symbolisiert, dass der Speicher voll ist, sobald... -
Seite 19: Wiedergabe
2. Wiedergabe oder Drücken Sie nach dem Einschalten des Geräts die LINKS/RECHTS-Tasten für die Wiedergabe, oder klicken/drücken Sie auf den Home-Icon/ die MODUS-Taste, um jederzeit zum Hauptmenü zurückzukehren. Bestätigen Sie Ihre Auswahl mit ENTER. 2.1 Wiedergabe: Automatische Slide Show Slide Show Modus Sobald Sie den Wiedergabemodus eingeschaltet haben (Default zu Slide Show), zeigt der Bildschirm automatisch alle Bilder des internen Speichers oder der Speicherkarte in Abständen von 2 Sekunden an. - Seite 20 2.2 Wiedergabe: Bearbeiten-Menü +90 Grad drehen: aufgenommenes Bild +90 Grad (nach rechts) drehen –90 Grad drehen: aufgenommenes Bild -90 Grad (nach links) drehen Löschen: dieses Bild im internen Speicher oder auf der Speicherkarte löschen Beenden: zur Slide Show zurückkehren Speichern: bearbeitetes Bild im internen Speicher oder auf der Speicherkarte speichern Home: zum Hauptmenü...
-
Seite 21: Einzelbild
2.3 Wiedergabe: Slide Show Einzelbild Bearbeiten Sie können die Slide Show unterbrechen (beenden), um ein Standbild (Einzelbild) anzuzeigen; drücken Sie dafür die ENTER-Taste (Slide Show unterbrechen). Sie können dann mit den LINKS/RECHTS-Tasten durch die einzelnen Bilder scrollen. Sobald Sie ein Bild des internen Speichers oder der Speicherkarte zum Bearbeiten ausgewählt haben, können Sie durch Drücken von ENTER den Bearbeiten-Modus aktivieren. -
Seite 22: Wiedergabe Beenden
2.4 Wiedergabe: Drehen/Speichern ENTER Wenn Sie das Bild +90 Grad drehen möchten, drücken Sie die ENTER- Taste; das Bild wird um +90 Grad gedreht und der Cursor bleibt auf dem Speichern-Icon. Drücken Sie ENTER erneut, um die Änderung zu speichern; danach wird das nächste Bild angezeigt. - Seite 23 2.6 Wiedergabe: Löschen ENTER Wählen Sie den Löschen-Icon mit den LINKS/RECHTS-Tasten und bestätigen Sie mit ENTER, um das aktuell angezeigte Bild zu löschen; danach wird das nächste Bild angezeigt. Der Cursor verbleibt auf dem Beenden-Icon. Wenn Sie weitere Bilder löschen möchten, bewegen Sie den Cursor auf den Löschen-Icon und bestätigen Sie mit ENTER.
-
Seite 24: Wiedergabe: Kein Bild
2.8 Wiedergabe: Kein Bild Wenn im Wiedergabemodus kein Bild angezeigt wird, erscheint auf dem Bildschirm der Icon Kein Bild. 3. Filmtyp Im Filmscanner-Modus können Sie den Filmtyp ändern, wenn Sie nach dem Einschalten des Geräts das Filmtyp-Menü öffnen; oder klicken/drücken Sie den Home-Icon/ die MODUS-Taste, um jederzeit zum Hauptmenü... -
Seite 25: Effekt
4. Effekt Im Fotoscanner-Modus können Sie die Farbeffekte ändern, wenn Sie nach dem Einschalten des Geräts das Effekt-Menü öffnen; oder klicken/drücken Sie den Home-Icon/ die MODUS-Taste, um jederzeit zum Hauptmenü zurückzukehren. Wählen Sie mit den LINKS/RECHTS-Tasten den Effekt und bestätigen Sie mit ENTER. Mehrfarbig S&W Wählen Sie mit den LINKS/RECHTS-Tasten einen Farbeffekt und bestätigen... -
Seite 26: Zuschneiden
5. Zuschneiden Im Fotoscanner-Modus können Sie Bilder zuschneiden, wenn Sie nach dem Einschalten des Geräts das Zuschneiden-Menü öffnen; oder klicken/drücken Sie den Home-Icon/ die MODUS-Taste, um jederzeit zum Hauptmenü zurückzukehren. Wählen Sie mit den LINKS/RECHTS-Tasten das Format und bestätigen Sie mit ENTER. 5 X 7 (13x18cm) Format 4 X 6 (10x15cm) Format 3 X 5 (9x13cm) Format... -
Seite 27: Auflösung
6. Auflösung Sie können die Auflösung ändern, wenn Sie nach dem Einschalten des Geräts das Auflösung-Menü öffnen; oder klicken/drücken Sie den Home- Icon/die MODUS-Taste, um jederzeit zum Hauptmenü zurückzukehren. Wählen Sie mit den LINKS/RECHTS-Tasten eine Auflösung und bestätigen Sie mit ENTER. oder 5M Auflösung 10M Auflösung... -
Seite 28: Usb-Modus
8. USB-Modus Nehmen Sie nach dem Aufnehmen die Speicherkarte aus dem Combo- Scanner, um die Bilder von der Karte herunterladen zu können. Wenn das Gerät mit einem USB-Kabel an einem Computer angeschlossen ist, können Sie durch Drücken der MODUS-Taste das Hauptmenü öffnen und dort mit den LINKS/RECHTS-Tasten den USB-Modus wählen;... -
Seite 29: Technische Daten
8. Technische Daten Objektiv F/3,6, f=4,83mm Sensor 5,1 Megapixel CMOS Sensor 6,1 cm (2,4 Zoll) LTPS LCD Display Externer Speicher SD/MMC/MS/XD/MS-PRO Karte Belichtung Auto Farbabgleich Auto Scanner Hochauflösung 10MP (3648x2736) Erweiterungsauflösung Datenumwandlung 12 bits pro Farbkanal Scan-Methode Single Pass Lichtquelle 7*2 weiße LED / Hintergrundlicht (3 weiße LED) Stromversorgung Über USB / 5V Netzteil... -
Seite 30: Konformitätserklärung
Die EG-Konformitätserklärungen zu diesem Produkt finden Sie unter www.jay-tech.de Bestimmungsgemäße Verwendung: Der Combo-Scanner PS970 ist für den privaten Einsatz im Innenbereich geeignet. Das Gerät dient zur Digitalisierung von Fotos im Format 9x13, 10x15, 13x18 sowie 35mm Dias und Negativen auf internen Speicher, SD-Speicherkarte oder PC per USB. -
Seite 31: Serviceabwicklung
Service-Abwicklung: Sollten Sie Grund zu Beanstandung haben oder Ihr Gerät weist einen Defekt auf, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Firma JAY-tech GmbH in Verbindung, um eine Serviceabwicklung zu vereinbaren. Servicezeit: Mo –... -
Seite 32: Fehlerhilfe
Fehlerhilfe: PROBLEM MÖGLICHE URSACHE LÖSUNG Mein Computer erkennt PS970 ist nicht an einen Um mit PS970 kommunizieren zu können, PS970 nicht. Hochgeschwindigkeits-USB- braucht lhr Computer USB 2.0. Überprüfen Ich erhalt die Windows- Port angeschlossen. Sie, ob USB 2.0 auf lhrem Computer Fehlermeldung installiert ist.
