Benutzerhandbuch Bitte lesen Sie diese Anleitung für eine ordnungsgemäße Bedienung sorgfältig durch und heben Sie sie zum späteren Nachschlagen gut auf ! Inhalt Sicherheitshinweise.............1 Inhalte des Paketes............2 Beschreibung der Teile............3 Diaschieber............4 Ladenvon Negativen.............5 Laden von Photos und Visitenkarten........6 Allgemeine Bedienung............7 Anschluss an ein Fernsehgerät...........24 Wartung.............25 Fehlersuche............27... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Wichtig: Bitte setzen Sie das Gerät keinem Regen oder Feuchtigkeit aus, um die Lebensdauer des Gerätes zu erhalten. Achtung: Bauen Sie das Gerät nicht auseinander. Um die Gefahr eines elektrischen Schlags zu vermeiden, nehmen Sie die Verblendung nicht ab. Lüftung: Das Gerät sollte so gestellt werden, dass eine geeignete Lüftung vorhanden ist. -
Seite 4: Inhalte Des Paketes
sind, kann es sein, dass nur unzureichend Energie für einen reibungslosen Betrieb des Filmscanners vorhanden ist. Servicearbeiten: D e r B e n u t z e r s o l l t e n i c h t v e r s u c h e n , Servicearbeiten am Gerät durchzuführen außer denen, die in der Betriebsanleitung beschrieben worden sind. -
Seite 5: Beschreibung Der Teile

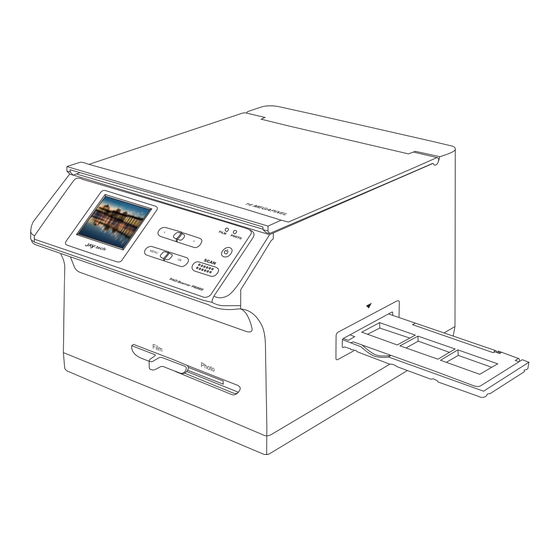

3. Beschreibung der Teile Film & photo scanner Photo und Visitenkarten-Halter Diapositivhalter Dianegativhalter TV und USB Kabel, Netzadapter Reinigungsbürste Reinigungstuch OCR CD... -
Seite 6: Diaschieber
4. Diaschieber Halten Sie das Dia gegen das Licht. Halten Sie die Seite mit der Markenaufschrift des Dias von sich wegzeigend. Betrachten Sie das Dia, es sollte normal erscheinen (nicht spiegelverkehrt). Nun drehen Sie das Dia auf den Kopf, während Sie auf dieselbe Seite sehen. Öffnen Sie den Diahalter an der markierten Stelle am oberen Ende. -
Seite 7: Ladenvon Negativen
5. Ladenegative Eigenschaften von Negativfilmen: Licht, Schatten und Farbe des Negativs ist genau umgekehrt zum Originalbild. Legen Sie den Film mit der glänzenden Seite nach oben in den Halter, das Bild sollte aufrecht sein. Benutzen Sie die Reiter im Halter um den Negativfilm auszurichten. -
Seite 8: Laden Von Photos Und Visitenkarten
6. Laden von Photos und Visitenkarten 1. Platzieren Sie den zum Photo/Visitenkarte passenden Halter auf den markierten Ort. 2. Legen Sie das Photo dem Pfeil entsprechend ein und stellen Sie sicher, dass die Rückseite des Photos nach oben zeigt. Beachten Sie: •... -
Seite 9: Allgemeine Bedienung
7. Allgemeine Bedienung ◆ Schnellstart 1. Bitte legen Sie die Speicherkarte in das Gerät und nehmen Sie diese nicht aus dem Gerät heraus, wenn dieses in Betrieb ist, andernfalls wird das Gerät automatisch ausgeschaltet. 2. Um einen Film zu scannen, schieben Sie den Schalter des Geräts nach links. - Seite 10 ◆Bedienungsanleitung Home/MODUS: Hauptmenü Wenn Sie den Filmscanner Modus ausgewählt haben, erscheint folgendes Hauptmenü ① ② ③ ④ ⑤ ⑥ ①Sprachmodus ②USB Modus ③Erfassungsmodus ④Wiedergabemodus ⑤Filmtyp ⑥Auflösung...
- Seite 11 Wenn Sie den Photoscanner Modus ausgewählt haben, erscheint folgendes Hauptmenü: ① ② ③ ④ ⑤ ⑥ ⑦ ①Sprachmodus ②USB Modus ③Erfassungsmodus ④Wiedergabemodus ⑤Effekte:mehrfarbig, schwarz/weiss ⑥Ausschnittverhältnis (5"x7"(5R),4"x6"(4R), 3 / "x5"(3R), Visitenkarte) ⑦Auflösung...
- Seite 12 Home/MODUS: keine Speicherkarte No memory card indicator Wenn keine Speicherkarte in das Gerät eingelegt wurde, wird ein Warnsymbol auf dem Schirm angezeigt. 1: Erfassen oder Nach der Willkommen-Seite erscheint oben gezeigtes Menü. Gehen Sie mit den LINKS/RECHTS Pfeiltasten auf das gewünschte Menü und drücken Sie die Eingabetaste zur Bestätigung.
-
Seite 13: Erfassen: Spiegeln/Umdrehen (Festlegen)
1.1 Erfassen: Spiegeln/Umdrehen (Festlegen) Bilder können gespiegelt oder gedreht werden, bevor Sie sie erfassen, drücken Sie die LINKS/RECHTS Pfeiltasten für die Spiegeln/Drehen Funktion. Die aktuelle Ansicht wird entsprechend angepasst (Diese Funktion korrigiert die Erfassung wenn der Film entweder umgekehrt eingelegt oder gedreht wurde). Beachten Sie: Die Spiegeln und Drehen Tasten können nur im Vorschaumodus benutzt werden. - Seite 14 1.2 Erfassungsmodus Live Bildanzeige Wenn Sie sich im Erfassungsmodus befinden, erscheint eine Anzeige in der linken oberen Ecke um Ihnen anzuzeigen, dass Sie sich im live Vorschaumodus befinden. Wenn Sie die Eingabetaste drücken, gehen Sie in den EV Wertmodus. Bewegen Sie die LINKS/RECHTS Pfeiltasten um anzupassen. Drücken Sie die Eingabetaste erneut um zu bestätigen und in den live Vorschaumodus zurückzukehren.
-
Seite 15: Live Ansicht Menü Erfassen/Bearbeiten
1.4 Live Ansicht Menü Erfassen/Bearbeiten scannen Eingabe Wenn Sie die SCAN Taste in der live Voransicht drücken, erscheint das Menü Bearbeiten. Drücken Sie die EINGABE Taste und das aktuelle Bild wir im internen Speicher oder auf der Speicherkarte gespeichert, sofern eine Speicherkarte eingelegt ist. - Seite 16 1.6 Erfassen: Abbruch ausgewähltes Bild Wählen Sie das Abbruchsymbol mit den LINKS/RECHTS Pfeiltasten und drücken Sie die EINGABE Taste um eine jegliche vorherige Bearbeitung des ausgewählten Bilds abzubrechen. Die Bildschirmanzeige geht auf den live Vorschaumodus zurück (nichts wird gespeichert). 1.7 Erfassen: Home Wählen Sie mit den LINKS/RECHTS Pfeiltasten das Symbol 'Home', oder drücken Sie jederzeit die EINGABE Taste oder die SCAN Taste um zum Hauptmenü...
-
Seite 17: Speicher Voll
1.8Verlassen des Editiermodus zurück zum Erfassungsmodus (live Ansicht) Drücken Sie die EINGABE Taste, um die Option zu sichern oder abzubrechen. Die Bildschirmanzeige wird auf den Erfassungsmodus/ die live Voransicht zurückkehren. Bewegen Sie den Filmhalter zur Erfassung des Film. 1.9 Speicher voll Sobald der interne Speicher oder die Speicherkarte voll ist, erscheint ein Symbol “Speicher voll'. - Seite 18 2: Wiedergabe oder D r ü c k e n S i e d i e L I N K S / R E C H T S P f e i l t a s t e n , u m i n d e n Wiedergabemodus zu gelangen.
- Seite 19 2.2 Wiedergabe: Menü Bearbeiten ① ② ③ ①Exit: Zurück zum Slide Show Modus ②Löschen: Löscht das Bild, das im internen Speicher oder auf der Speicherkarte gespeichert ist. ③Home: Zurück zum Hauptmenü 2.3 Wiedergabe: Slide Show Einzelbild Editiermodus Halten Sie den Slide Show Modus an um auf Einzelbild Wiedergabe zu wechseln indem Sie die EINGABE Taste betätigen.
- Seite 20 2.4 Wiedergabe: Exit Eingabe Bewegen Sie die LINKS/RECHTS Pfeiltasten um das aktuelle Bild zu löschen. Wählen Sie das Löschsymbol aus und drücken Sie die EINGABE Taste. Das nächste Bild wird angezeigt. Die Auswahl verschiebt sich zum Exit Symbol. Um es endgültig zu löschen, bewegen Sie die Auswahl zurück zum Löschsymbol und drücken Sie zur Bestätigung die EINGABE Taste.
-
Seite 21: Wiedergabe: Kein Bild
2.6 Wiedergabe: Home Wählen Sie das Home Symbol mit den LINKS/RECHTS Pfeiltasten und drücken Sie die EINGABE oder SCAN Taste um zum Hauptmenü zurückzukehren. 2.7 Wiedergabe: Kein Bild Sollten im Wiedergabemodus keine Bilder vorhanden sein, erscheint ein 'Kein Bild' Symbol auf dem Bildschirm. - Seite 22 3: Film Type Wechseln Sie im Modus Filmscanner den Filmtyp indem Sie das Fil mtyp Men ü a u fru fe n . B ewe ge n S i e di e L IN K S/R E C H TS Pfeiltasten auf Film und drücken Sie zur Bestätigung die EINGABE Taste.
- Seite 23 4: Effekt Verändern Sie die Farbeffekte im Photo Scanner Modus, indem Sie das Effekte Menü aufrufen. Bewegen Sie die LINKS/RECHTS Pfeiltasten auf Effekte und drücken Sie zur Bestätigung die EINGABE Taste. Drücken Sie auf MODUS, um zum Hauptmenü zurückzukehren. ① ②...
- Seite 24 5: Ausschnitt Verhältnis Wechseln Sie das Verhältnis in dem Sie etwas auschneiden wollen im Photo Scanner Modus indem Sie das 'Ausschneiden' Menü aufrufen. Bewegen Sie die LINKS/RECHTS Pfeiltasten auf AUSSCHNEIDEN und drücken Sie zur Bestätigung die EINGABE Taste Drücken Sie auf MODUS um zum Hauptmenü zurückzukehren. ①...
- Seite 25 6: Auflösung Verändern Sie die Auflösung indem Sie das Menü 'Auflösung aufrufen. Bewegen Sie die LINKS/RECHTS Pfeiltasten auf Auflösung und drücken Sie zur Bestätigung die Eingabetaste. oder ① 10M Auflösung ① ② ③ ② 14M Auflösung ③ 22M Auflösung 7: Sprache Verändern Sie die Sprache, indem Sie das Menü...
-
Seite 26: Anschluss An Ein Tv-Gerät
8: USB Modus Nehmen Sie nach der Erfassung bitte die Speicherkarte aus dem Filmscanner, um die gespeicherte Bilder von der Speicherkarte herunterzuladen. Wenn das Gerät an den PC mit einem USB Kabel angeschlossen ist, bewegen Sie die LINKS/RECHTS Pfeiltasten auf USB MSDC und drücken Sie zur Bestätigung die EINGABE Taste. -
Seite 27: Wartung
9. Wartung 1 . B e n u t z e n S i e d a s R e i n i g u n g s t u c h u m r e g e l m ä β i g d i e Scanoberfläche abzuwischen um zu vermeiden, dass Staub auf den erfassten Bildern erscheint. - Seite 28 3. Drehen Sie die Abdeckung auf u n d s e h e n S i e d u r c h d i e transparente Scanoberfläche. 4.Stellen Sie sicher, dass die Bürste v o l l s t ä n d i g i n d e n S c a n n e r eingeführt ist und das Objektiv bedeckt.
-
Seite 29: Fehlersuche
10. Fehlersuche Frage: In der Ecke des Bildes erscheinen unerwünschte Streifen. Antwort: Wenn es nur ein leichter Streifen ist, bewegen Sie den Diahalter sanft solange hin und her, bis der Streifen nicht länger im Vorschaufenster sichtbar ist. Sollte er immer noch sichtbar sein, setzen Sie sich mit Ihrem Händler in Verbindung. -
Seite 30: Technische Daten
11. Technische Daten ◆Objektiv: 2G3P F/NO=3.98 f=5.22 Bereich:51.5mm F/NO=3.4 f=5.12 Bereich 170mm ◆Sensor : 14 mega pixels CMOS sensor ◆LCD: 2.4 inch LTPS LCD Display ◆Externer Speicher: SD/MMC card ◆Belichtung Auto ◆Farbabgleich: Auto ◆Höchste Scan Auflösung: 22M interpolation Auflösung ◆Datenwandlung: 12 bits pro Farbkanal ◆Scanmethode: Single pass... - Seite 31 EG Konformitätserklärung Das Produkt erfüllt die Schutzanforderungen der europäischen Richtlinien EMV 2004/108/EG. Die EG-Konformitätserklärung zu diesem Produkt finden Sie unter www.jay-tech.de. Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (WEEE) Altgeräte dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt...
