Inhaltszusammenfassung für Jay-tech DS100

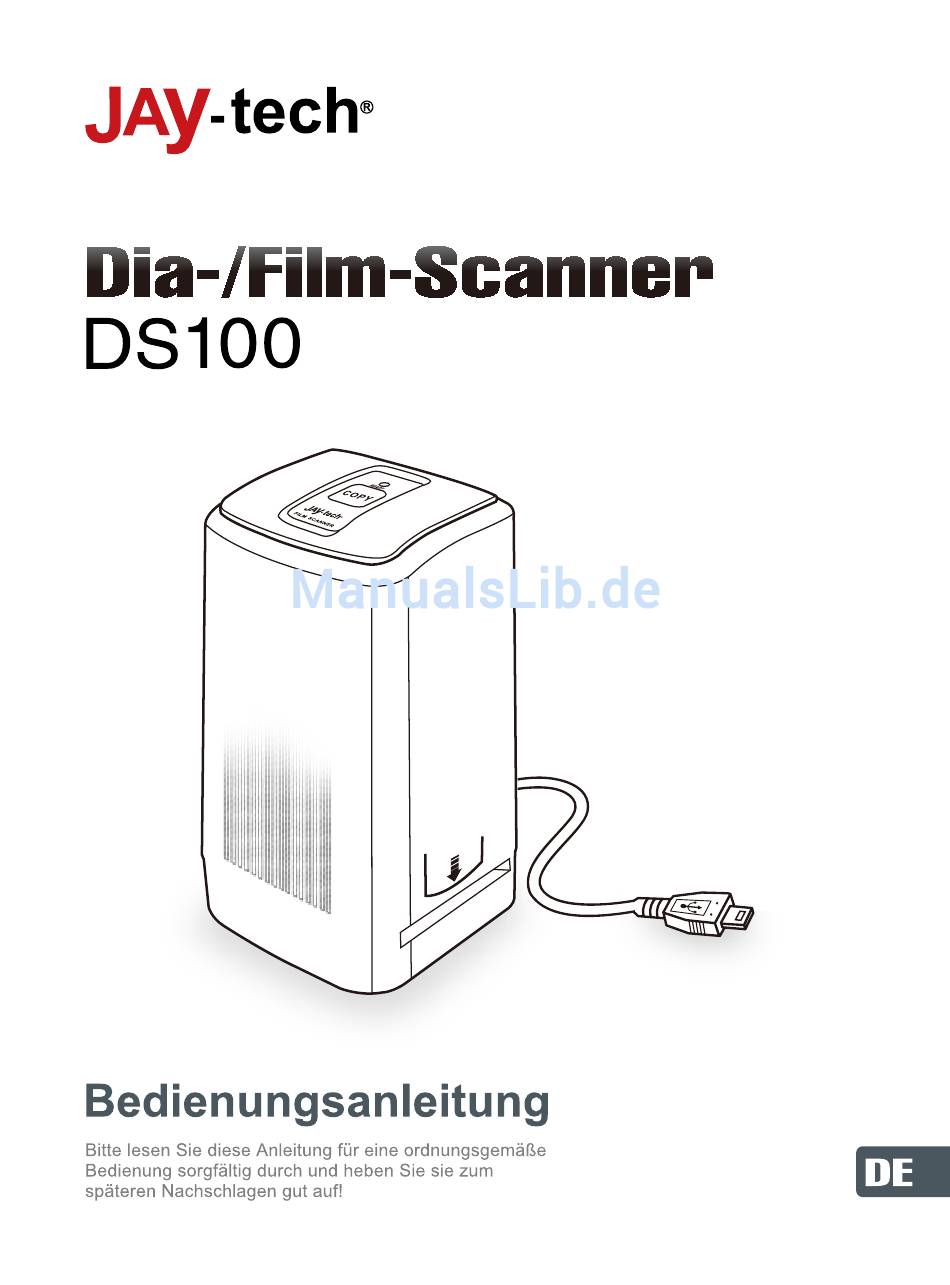

- Seite 2 Bedienungsanleitung Inhaltsverzeichniss Sicherheitshinweise .............. Packen Sie Ihr Produkt aus........... Produktinstallation ..............Der Filmscanner ..............Laden von Diapositiven ............Laden von Negativen ............Erfassen von Bildern ............Bilder speichern..............Reinigung & Wartung ............Problembehandlung ............Technische Einzelheiten .............
-
Seite 3: Sicherheitshinweise
Gehäuse, um eine Gefahr des elektrischen Stromschlags zu verhin- dern. Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei Benutzung des Gerätes auftreten, sowie für Beanstandungen Dritter. Der DS100 kann sich im Betrieb leicht erwärmen. Hierbei handelt es sich um keine Betriebsstörung. -
Seite 4: Umgebungsbedingungen
Umgebungsbedingungen: Stellen Sie das Gerät so auf, dass die Ventilationsöffnungen nicht blockiert sind. Das Gerät sollte z.B. nicht auf einem Bett, Sofa, Teppich oder einer ähnlichen Oberfläche aufgestellt werden. Stellen Sie das Gerät nicht in die Nähe von Hitzequellen, wie Heizkörpern oder Öfen. -
Seite 5: Usb-Anschluss
Sollte Flüssigkeit oder ein Fremdkörper in das Gerät gelangen, lassen Sie das Gerät von einer autorisierten Fachkraft überprüfen, bevor Sie es weiter verwenden. Wir empfehlen Ihnen, sich an unser Service-Center zu wenden. Inbetriebnahme: Um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen Sie vor Gebrauch unbedingt diese Bedienungsanleitung mit den Sicherheitshinweisen vollständig und aufmerksam durch! USB-Anschluss:... -
Seite 6: Installierung
3. Installierung Bevor Sie das Gerät zum ersten Mal an Ihren computer anschließen, legen Sie bitte die CD-Rom ein und wählen Sie die folgenden Optionen von der CD aus: Gehen Sie in dieser Reihenfolge vor: 1. Treiber installieren 2. BlazePhoto Software installieren 3. -
Seite 7: Der Filmscanner
4. Der Filmscanner Fach USB-Kabel Diapositiv-Halter Leistungsstarke LED Lampe Kopier Taste: Drücken Sie auf diese Taste um das im Halter befindliche Bild zu speichern. Bitte beachten Sie: Der Button leuchtet wenn das Gerät mit einer USB Stromquelle verbunden ist. Negativ Filmhalter Bereitschaftsanzeige: Sie leuchtet grün auf, wenn sich der Dia oder Negativ- Halter in der richtigen Position befindet. -
Seite 8: Laden Von Dias
5. Laden von Dias Dias: Beleuchtung, Schatten und Farben des Dias sind exakt die gleichen wie beim Originalbild. Legen Sie das Dia mit der glänzenden Seite nach oben in den offenen Diahalter. Das Bild sollte dabei aufrecht ausgerichtet sein. Hinweis: Behandeln Sie Dias vorsichtig. Jeglicher Staub, Kratzer oder Fingerab- drücke werden auf Ihren gespeicherten Bildern zu sehen sein. - Seite 9 6. Negative laden. Eigenschaften von Negativ-Filmen: Licht, Schatten und Farben des Negativs sind genau umgekehrt zum Originalbild. Legen Sie den Film mit der glänzenden Seite nach oben und senkrecht ausgerichtet in den Filmhalter ein. Zur Ausrichtung des Negativfilms verwen- den Sie die Filmführung des Halters. Hinweis: Behandeln Sie Negative vorsichtig.
- Seite 10 Filmhalter: Das Design des Filmhalters entspricht der ISO-Norm. In einigen Fällen können die Löcher in der Folie nicht genau mit dem Filmhalter übereinstimmen. Dies ist der Fall bei Gebrauch von nicht standardmäßigen Filmen. In diesem Fall erscheint eine schwarze Linie am Rand des Rahmens , die ganz einfach durch Verwendung der BlazePhoto Software entfernt werden kann.
-
Seite 11: Erfassen Von Bildern
7. Erfassen von Bildern Nach Installierung und dem Anschluss des Filmscanners an den Computer: Klicken Sie auf das Start Menu Ihres Windows PC und öffnen Sie im Programmmenü BlazePhoto. Warten Sie den Start des Programms ab. “BlazePhoto” Fenster Wählen Sie “Get Photo” aus der Menüleiste Wählen Sie “Acquire from Film Scanner”... - Seite 12 Wählen Sie“OVT Scanner” aus Wählen Sie den Platz auf Ihrem Computer, an dem die erstellten Bilder gespeichert werden sollen Wählen Sie die Farbtiefe Wählen Sie die Auflösung in 1800 oder 3600 DPI Wählen Sie das Format Wählen Sie die den Filmtyp aus, den Sie scannen möchten (der Standardtyp ist "Negativfilm") Nachdem Sie alle Einstellungen vorgenommen haben, klicken Sie auf OK Hinweis: Bei der Auswahl vom Dia, erscheint das folgende Fenster...
- Seite 13 Wenn Sie die Helligkeit manuell einstellen möchten, wählen Sie bitte "Ja" in der "Open Brightness Manual Control Box", dann klicken Sie auf OK, das "Brightness Manual Control Box"-Fenster öffnet sich, Sie können die Helligkeit automatisch oder manuell anpassen. „OVT Scanner“ Fenster Dieses Fenster zeigt Ihnen die Vorschau des aus dem Filmscanner geladenen Bildes an.
- Seite 14 Wenn die Vorschau mit einem unvollständigen Bild erscheint, überprüfen Sie die Display-Einstellungen und ändern Sie sie auf 32Bit. Windows XP...
- Seite 15 Windows Vista “Color/Brightness Adjustment” Fenster Benutzer können die "Farbe / Helligkeit einstellen" über das Anwendungsfen- ster auswählen. Klicken Sie "+"/"-" um den Grad an Helligkeit / Fabbalance zu erhöhen / verringern Helligkeit / Farbbalance.
-
Seite 16: Speichern Von Bildern
8. Speichern von Bildern Erfassen/ Speichern des Bildes Hinweis: Um die beste Qualität zu erhalten, warten Sie bitte ein paar Sekun- den, nachdem das Bild eingeführt wurde, Sie werden sehen, wie das Bild dunkler wird und die beste Einstellung annimmt. Führen Sie den Film- / Diahalter auf der rechten Seite des Scanners (Pfeil auf der rechten Seite) mit etwas Druck ein . - Seite 17 Speichern / Löschen von Bildern Klicken Sie auf die Schaltfläche "Speichern", um die aufgenommenen Bilder in dem von Ihnen gewählten Ordner zu speichern Sie können auch auf die Schaltfläche "Löschen" klicken, um das ausgewählte Bild zu löschen.
- Seite 18 Nachdem der Speichervorgang abgeschlossen ist, klicken Sie auf "Exit". Die Bilder erscheinen im BlazePhoto Hauptfenster und können bearbeitet werden. Nutzung von BlazePhoto Im Hauptfenster von BlazePhoto können Sie durch Doppelklick auf ein Bild, es genauer ansehen und es nach Wunsch bearbeiten (siehe unten) Es gibt viele Bearbeitungsfunktionen, die mit Hilfe der Software genutzt werden können.
-
Seite 19: Reinigung/Wartung
9. Reinigung & Wartung Der Filmscanner sollte in regelmäßigen Abständen und nach häufigem Gebrauch mit Druckluft gereinigt werden, um Staub aus dem Innenraum zu entfernen. Legen Sie den Film-Scanner auf die Seite und halten Sie die Sitze der Druckluftdüse in die Klappe an der rechten Seite so dass sie sich öffnet. Blasen Sie den Staub aus der Innenseite des Filmscanners vorsichtig heraus. - Seite 20 10. Problembehandlung Problem: Ihr Film Scanner lässt sich nicht an Ihren Computer anschließen Lösung: Überprüfen Sie Ihr Betriebssystem: Zum Zeitpunkt der Entwicklung des Filmscanners ist dieser nur kompatibel mit Windows XP und Windows Vista. Um die Version Ihres Windows-Betriebssystems zu überprüfen, gehen Sie zum Start-Menü...
- Seite 21 II. Bitte trennen Sie den USB- Anschluss, und verbinden Sie dann den Scanner erneut mit dem Computer um zu sehen, ob die Treiber- Updates zu erfolgreichem Verbindungsaufbau führen. III. Bitte versuchen Sie, an einen anderen USB-Port des Computers anzuschließen da die elektrischen Eigenschaften der anderen USB-Ports unterschiedlich sein können.
-
Seite 22: Technische Einzelheiten
11. Technische Einzelheiten ◆ Linse: F/6,0 f=11,87mm ◆ Sensor: 5,1 Megapixel CMOS Sensor Schärfebereich: Fixfokus ◆ Belichtung: Auto ◆ Farbbalance: Auto ◆ Scan mit hoher Auflösung: 3600 DPI Interpolationsauflösung ◆ Datenkonvertierung: 10 bit Farbtiefe pro Farbkanal ◆ Scanverfahren: Single-Pass-Verfahren ◆... -
Seite 23: Konformitätserklärung
Die EG-Konformitätserklärungen zu diesem Produkt finden Sie unter www.jay-tech.de Bestimmungsgemäße Verwendung: Der Dia-/Film-Scanner DS100 ist für den privaten Einsatz im Innenbereich geeignet. Das Gerät dient zur Digitalisierung von Dias und Negativen auf PC per USB. Die beiliegenden Filmhalter haben ISO-Standard-Abmessungen (ISO = International Organization for Standardization). -
Seite 24: Serviceabwicklung
Service-Abwicklung: Sollten Sie Grund zu Beanstandung haben oder Ihr Gerät weist einen Defekt auf, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Firma JAY-tech GmbH in Verbindung, um eine Serviceabwicklung zu vereinbaren. Servicezeit: Mo –...
