ENERMAX GraceFun ECB3090 Handbuch

ECB3090
User's Manual
English
Handbuch
Deutsch
Instrukcja obsługi
Polski
ユーザ マニュアル
日本語
繁中 使用手冊
©2017 ENERMAX TECHNOLOGY CORPORATION. All right reserved. Specifications are subject to change without prior
notice. Some trademarks may be claimed as the property of others.

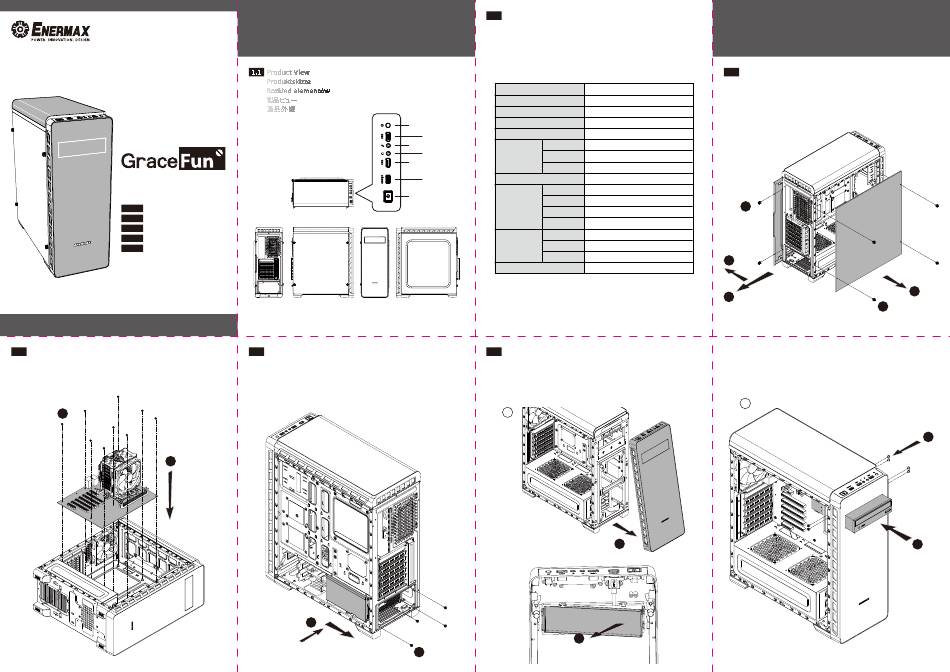

2.2 How to Install the Motherboard
So installieren Sie das Motherboard
Jak zamontować płytę główną
マザーボードの取り付け方法
安裝主機板
2
1
Chapter 1 :
•Product Overview •Produkteinführung •Opis produktu
•
• 製品の説明 產品槪觀
1.1 Product View
Produktskizze
Rozkład elementów
製品ビュー
產品外觀
Reset
USB Ports
Microphone
Headphone
USB Ports
USB 3.0 Port
Power
Top
Rear Left Front Right
2.3 How to Install Power Supply
Netzteileinbau
Jak zainstalować zasilacz komputerowy
電源取り付け方法
安裝電源供應器
1
2
1.2 Specs
Technische Daten
Dane techniczne
スペック
產品規格
Model Number ECB3090
Dimensions (Case) D450 x W208 x H520mm
Material 0.6mm SPCC
M/B Type ATX, Micro ATX, Mini ITX
I/O USB 3.0 x 1, USB 2.0 x 2, HD Audio
5.25" 1
Drive Bays 3.5" 2
2.5" 5 (2 converted from 3.5" Trays)
Expansion Slots 7
2 x 140 / 120mm
Front
2 x 120mm
Top
Fan Slots
Rear 1 x 120mm
PSU Tunnel 2 x 120mm
Front 280 / 240mm (65mm clearance)
Liquid Cooling Top 240mm (60mm clearance)
120mm
Rear
PSU Support Standard ATX Type
*Product specifications are subject to change without notice.
*Options vary by countries or regions.
*For detailed information please visit our website at www.enermax.com
2.4 How to Install Optical Drive
Installation von optischen Laufwerken
Installation von optischen Laufwerken
光学ドライブの取り付け
光碟機安裝
A
1
2
Chapter 2 :
•Installation Guide •Montageanleitung •Instrukcja montażu
• 組裝說明
• 取り付けの説明
2.1 How to Remove Both Side Panels
Entfernen der Seitenwände
Demontaż panelów bocznych
両サイ ドパネルの取り外し
兩側側板拆卸
1
3
2
1
B
2
4
3
