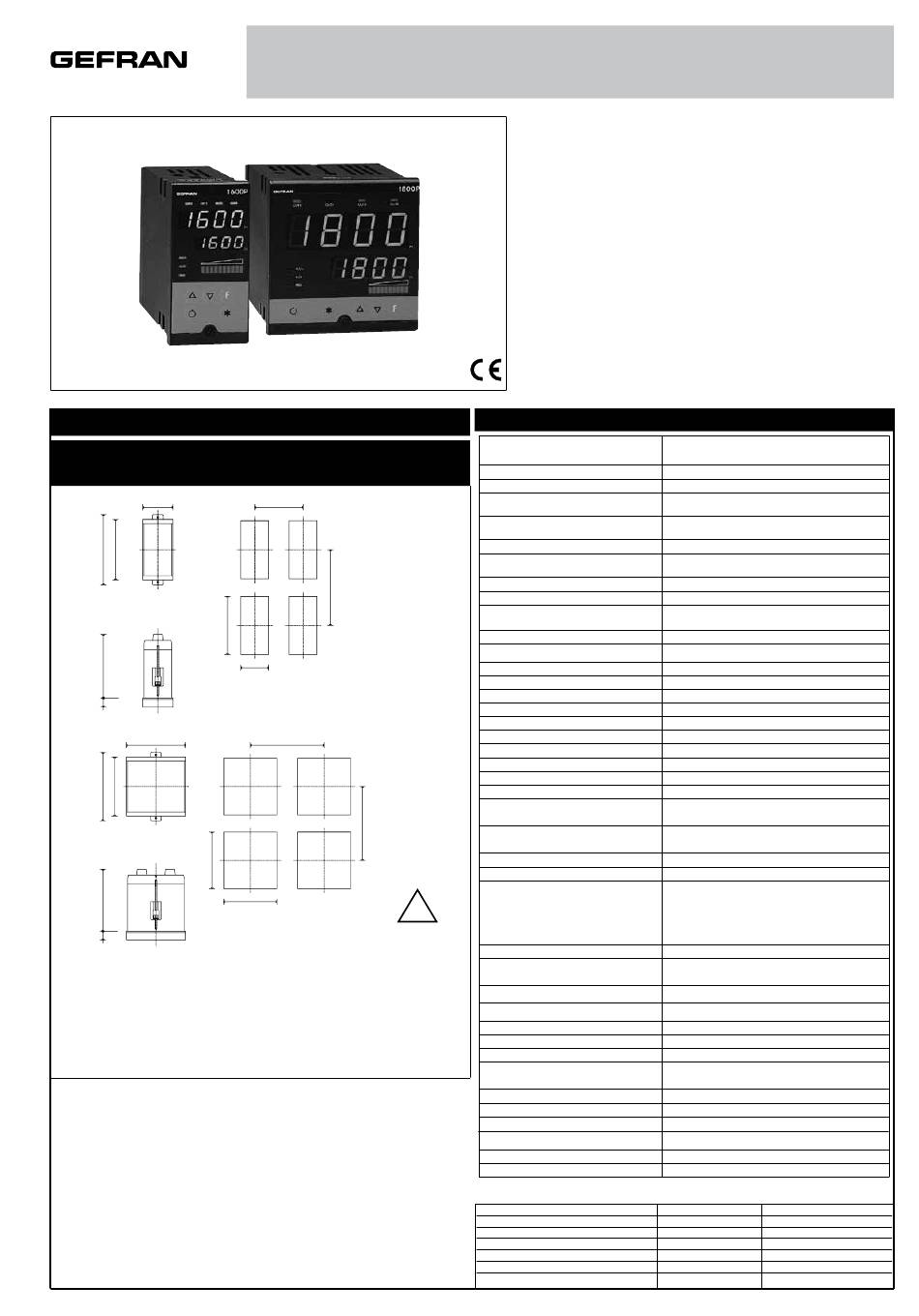

gefran 1600P Bedienungsanleitung

1 • INSTALLATION
• Außen- und Ausschnittmaße;
Schalttafeleinbau
48
108 96
92
113
10
96
108 96
92
113
10
Schalttafeleinbau
Zur Befestigung des Instruments die beiliegenden Befestigungselemente benutzen. Zur
Befestigung mehrerer Geräte neben- oder untereinander Ausschnittsmaße aus oberer
Abbildung entnehmen. Für die Realisierung von Schutzart IP65 auf der Gerätefront muss
man das Instrument aus dem Gehäuse nehmen, die beiliegende selbstklebende Dichtung
auf der Stirnfläche des Gehäuserands anbringen und das Instrument wieder ins Gehäuse
einsetzen.
CE-KENNZEICHNUNG: Das Gerät erfüllt die Richtlinien der Europäischen Union
2004/108/EWG und 2006/95/EWG mit Bezung auf die einschlägigen Normen:
EN 61000-6-2 (Störfestigkeit in industrieller Umgebung) EN 61000-6-3 (Störausstrahlung
in Wohnumgebung) EN 61010-1 (Sicherheit). Beschränkungen: Das Modell 1800P
entspricht Norm EN61000-6-4 betreffend die Störaussendung in industrieller Umgebung.
WARTUNG: Reparaturen dürfen nur von qualifizierten Fachkräften ausgeführt werden.
Das Gerät ist vor Eingriffen im Inneren von der Versorgungsspannung zu trennen.
Das Gehäuse nicht mit Lösemitteln auf Kohlenwasserstoffbasis (Trichlorethylen, Benzin
usw.) reinigen, da andernfalls die mechanische Zuverlässigkeit des Geräts beeinträchti-
gt wird. Zum Reinigen der Aussenflächen aus Kunststoff ein sauberes, mit Ethylalkohol
oder Wasser angefeuchtetes Tuch verwenden.
TECHNISCHER KUNDENDIENST: GEFRAN bietet mit einer eigenen Kundendienstab-
teilung technische Unterstützung an. Von der Garantie ausgeschlossen sind Defekte,
die auf Missachtung der Bedienungsanleitung zurückzuführen sind.
80090G_MHW_1600-1800P_04-2013_DEU
1600P / 1800P
INDUSTRIEREGLER / PROGRAMMREGLER
70
115
44,5
115
115
92
!
Für eine einwand-
freie Installation sind
die Hinweise der Be-
dienungsanleitung
zu befolgen.
BEDIENUNGSANLEITUNG
SOFTWARE-VERSION 3.2x
Code 80090G / Edit 14 - 04-2013
2 • TECHNISCHE DATEN
Anzeige
Tasten
Genauigkeit
Haupteingang
Thermoelemente
Kompensationsfehler
Typ des RTD. (Skala im angegebenen
Bereich einstellbar, mit und ohne Dezimalpunkt)
PTC (Option)
Max. Leitungswiderstand für RTD
Sicherheit
C° / F° Umschaltung
Lineare Skalenbereiche
Regelungsfunktionen
pb / dt / di
Regelungstypen
Ausgangsfunktionen
Zykluszeit
Regelungsausgang
Softstart
Begrenzung der max. Leistung Heizen/Kühlen
Stellgradbegrenzung bei Fehlfunktion des Fühlers
Standby-Funktion
3 Konfigurierbare Alarme
Alarmsonderfunktionen
Relaiskontakt
Logik-Ausgang für Halbleiterrelais
Externer Sollwert oder
Stromwandler-Eingang (Option)
Skalengrenzen Heizstromeingang
Sensorspeisung (Option)
Analogausgang (Option)
Digital-Eingänge (Option)
Serielle Schnittstelle (Option)
Baudrate
Protokoll
Spannungsversorgung
(Weitbereichsschaltnetzteil)
Schutzart Bedienfront
Betriebs-/Lagertemperatur
Relative Luftfeuchtigkeit
Klimabedingungen sie des Gebrauches
Installation
Gewicht
Die EMV-Konformität wurde mit folgenden Verbindungen geprüft:
FUNKTION
Anschlussleitung
Drähte Relaisausgang
Serielle Anschlusskabel
Stromwandler-Anschlusskabel
Fühler Eingang Thermoelement
Fühler Eingang Widerstandsthermometer PT100 1 mm
2 x 4-stellige 7-Segment-LED Anzeige, Ziffernfarbe grün,
Ziffernhöhe 10 und 7 mm (1600P), 20 und 3mm (1800P)
5 mechanische Tasten ( , Man/Auto., Auf, Ab, F)
≠
0,2% vom Skalenendwert bei Umgebungstemperatur 25°C
TC, RTD (Pt100 - JPT100), PTC,60mV
50mV Ri ≥ 1MΩ; 10V Ri ≥ 10KΩ; 20mA, Ri = 50Ω
IEC 584-1
(J, K, R, S, T, B, E, N, Ni-Ni18Mo, L NiCr-CuNi)
0,1° / °C
DIN 43760 (Pt100, JPT100)
990Ω, 25°C
20Ω
Kurzschluß- und Fühlerbrucherkennung,
Plausibilitätsalarm, Heizstromalarm
über Tastenfeld konfigurierbar
-1999 ... 9999 mit konfigurierbarem Dezimalpunkt
PID, Optimierungen, EIN/AUS
0.0 ... 999.9% / 0.00 ... 99.99min / 0.00 ... 99.99min
Heizen / Kühlen
EIN/AUS, PWM
0.1 ... 200 s
Relais, Logik, stetig (optional)
0.0 ... 500.0 min
0.0 ... 100.0 %
-100.0 ... 100.0 %
Istwertanzeige, Regelung deaktiviert
Höchstwert, Mindestwert, symmetrische Werte,
Absolut-/Relativwerte, Plausibilitätsalarm, Heizstromalarm
- Unterdrückung während der Einschaltphase
- Zurücksetzen des Alarmspeichers über Taste oder Digitaleingang
Schließer 5A, 250V, cosj = 1
11Vdc, Rout = 220Ω (6V/20mA)
0 ... 10V, 2 ... 10V, Ri ≥ 1MΩ
0 ... 20mA, 4 ... 20mA, Ri = 5Ω
Potentiometer > 500Ω,
Stromwandler 50 mA AC, 50/60 Hz,
Ri =1,5 WIsolation 1500 V
einstellbar von 0 bis 100,0 A
10 / 24VDC gefiltert, max. 30mA
kurzschlußfest, Isolation bis 1500V
10V / 20mA, Isolation bis 1500V
24VNPN, 4.5mA; 24VPNP, 3.6mA Isolation bis 1500V
CL; RS422/485; RS232; isolation bis 1500V
1200 ... 19200
GEFRAN / MODBUS
(Std.) 100 .. 240 V AC/DC ±10%, 50/60 Hz, max.12VA
(Opt.) 20 .. 27 V AC/DC ±10%, 50/60 Hz, max. 12 VA
IP65
0...50°C / -20...70°C
20 ... 85% nicht kondensierend
für nur internen Gebrauch, Höhe bis bis 2000m
Schalttafeleinbau, von vorn herausnehmbar
400 g (1600P) 600g (1800P)in Ausführung mit vollständiger Ausstattung
KABELTYP NUTZLÄNGE
1 mm 1 m
2
1 mm 3,5 m
2
0,35 mm 3,5 m
2
1,5 mm 3,5 m
2
0,8 mm kompensiert 5 m
2
3 m
2
1
