Mocowanie wsporników
monitora do odbiornika
TV ze sferycznym tyłem
Przede wszystkim proszę sie upewnić, jaka jest wymagana średnica
śrub (i,j,k,l) odbiornika TV. Po określeniu średnicy właściwej proszę się
zapoznać z poniższym rysunkiem wzajemnego położenia. Śrubę należy
wkręcać do odbiornika TV z użyciem właściwej podkładki sprężystej
(m,n,o,p) i podkładki (s,t) i dystansownika (q,r) . Dla śrub o średnicach
M4 lub M5, potrzebna będzie dodatkowa podkładka M4/M5 pomiędzy
wspornikiem monitora a dystansownikiem. Proszę się upewnić, że
wsporniki monitora są pionowo wyśrodkowane i na jednym poziomie.
Śruba średnicy M4 Śruba średnicy M6

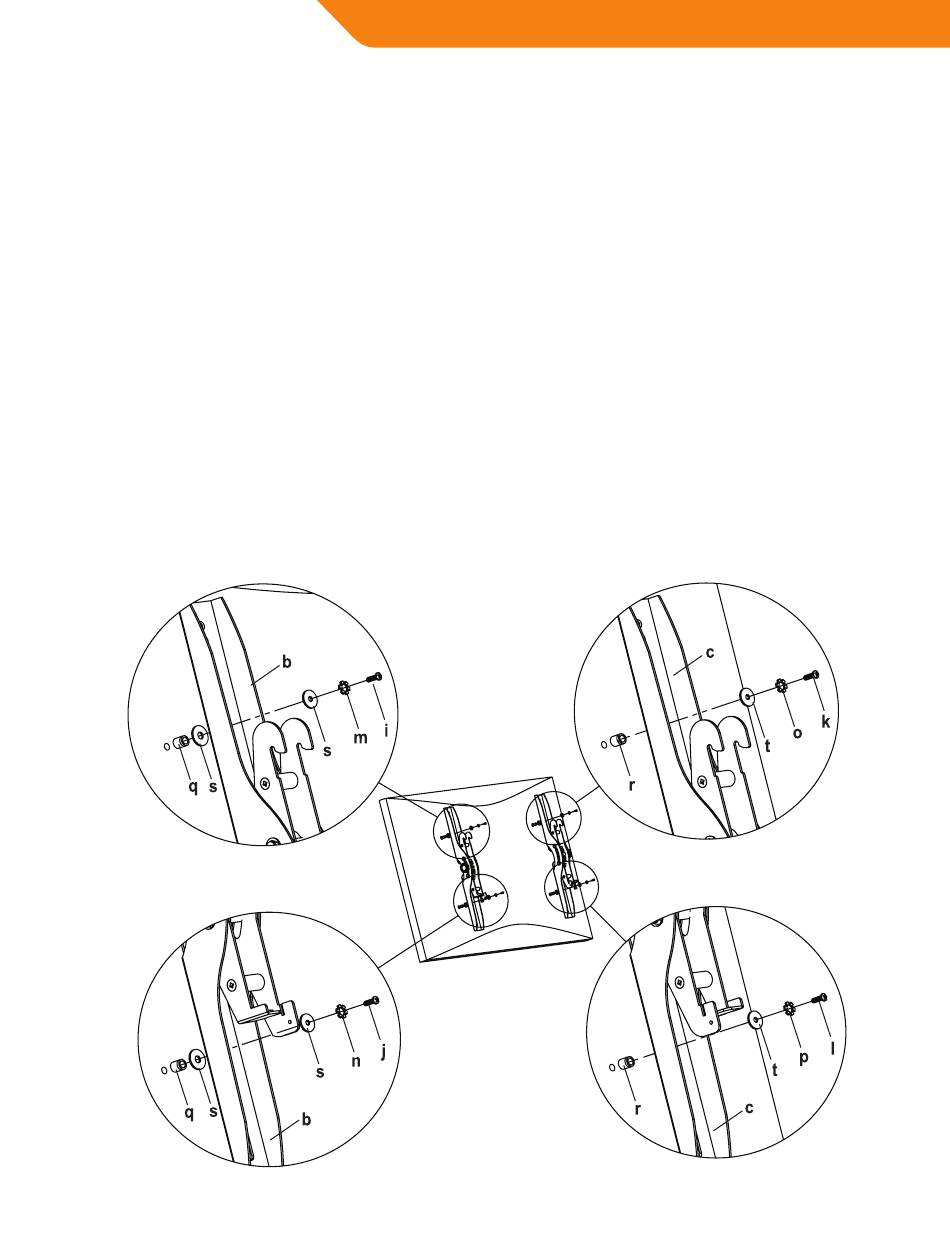

Rysunek 1B
Śruba średnicy M5 Śruba średnicy M8
