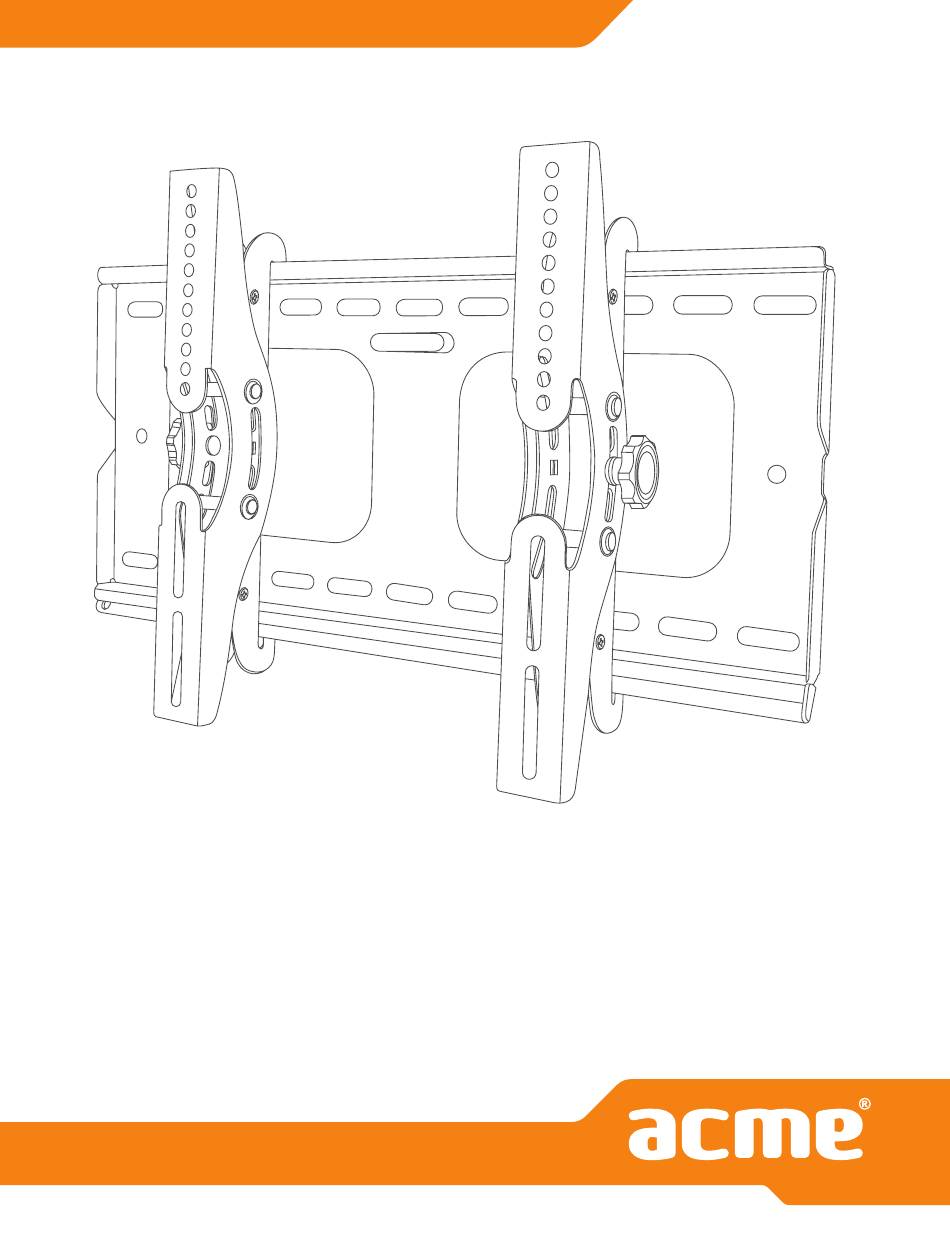

- Seite 1 Model: PLB-103S Universal Wall Bracket www.acme.eu...
-
Seite 39: Wichtige Sicherheitshinweise
Auspacken • Öffnen sie die verpackung vorsichtig, nehmen sie alle teile heraus und legen sie sie auf einer unterlage ab, um schäden zu vermeiden. • Vergleichen sie den inhalt mit der teileliste auf der nächsten seite auf vollständigkeit und unversehrtheit. Benutzen sie keine beschädigten teile. - Seite 40 Diese TV-Halterung muss sicher an einer senkrechten Wand befestigt werden. Bei unsachgemäßer Installation kann die Halterung herunterfallen und zu Verletzungen und Sachschäden führen. WARNUNG • 4 mm Bohrer • 10 mm • Maulschlüssel Benötigte • Kreuzschlitzs- Steinbohrer • Wasserwaage Werkzeuge • Balkensucher chraubendreher Bitte beachten Sie: Die Komponenten der Halterung und die Beschläge sind nicht zur Montage an Wänden mit Metallbalken oder aus...
- Seite 41 Lieferumfang (1) Wandplatte-a (1) Linke (1) Rechte (1) Inbusschlüssel-d Bildschirmhalterung-b Bildschirmhalterung-c (4) Bolzen M4x12-e (4) Bolzen M5x12-f (4) Bolzen M6x12-g (4) Bolzen M8x16-h (4) Bolzen M4x30-i (4) Bolzen M5x30-j (4) Bolzen M6x35-k (4) Bolzen M8x40-l (4) Zahnscheibe M4-m (4) Zahnscheibe M5-n (4) Zahnscheibe M6-o (4) Zahnscheibe M8-p (4) Abstandhalter...
- Seite 42 Montage der Bildschirmhalterungen an Fernseher mit flacher Rückseite Finden Sie zunächst den korrekten Befestigungsbolzen (e, f, g, h) für Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung. Drehen Sie die Bolzen mit den korrekten Zahnscheiben (m, n, o, p) und Unterlegscheiben (s, t). Bitte achten Sie darauf, dass die Bildschirmhalterungen (b, c) senkrecht und waagerecht ausgerichtet sind.
- Seite 43 Montage der Bildschirmhalte- rungen an Fernseher mit gewölbter Rückseite Finden Sie zunächst den korrekten Befestigungsbolzen (i, j, k, l) für Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung. Drehen Sie die Bolzen mit den korrekten Zahnscheiben (m, n, o, p), Unterlegscheiben (s, t) und Abstandhalter (q, r).
- Seite 44 Montage der Wandplatte an der Wand Montage an gemauerter Wand oder Betonwand: Benutzen Sie die Wandplatte (a) als Schablone zum Markieren von 6 Bohrlöchern an der Wand. Drei in der oberen Reihe der Langlöcher und drei in der unteren Reihe. Achten Sie darauf, dass die Löcher waagerecht und wenigstens 150 mm voneinander entfernt sind.
- Seite 45 Montage des Bildschirms an der Wandplatte und Einsetzen des Sicherungsbolzens Warnung: Einige Fernseher müssen von zwei Personen angehoben werden! Wir übernehmen keine Haftung für Verletzungen oder Sachschäden. Haken Sie die Bildschirmhalterungen (b, c) zunächst oben in der Wandplatte (a) ein, dann kippen Sie die Unterseite der Bildschirmhalterungen an die Unterseite der Wandplatte, wie in Abbildung 3A dargestellt.
- Seite 93 Garantieblatt www.acme.eu/warranty Produkt Modell des Produktes Kaufdatum des Produktes Benennung, Adresse des Verkäufers Defekte (Datum, Beschreibung, Funktion der Person, die das Produkt angenommen hat, Vorname, Name und Unterschrift) 1. Garantiezeit Die Garantie ist ab dem Tag gültig, an dem der Käufer dieses Produkt vom Verkäufer gekauft hat.
- Seite 102 Model: PLB-103S Universal Wall Bracket www.acme.eu...
