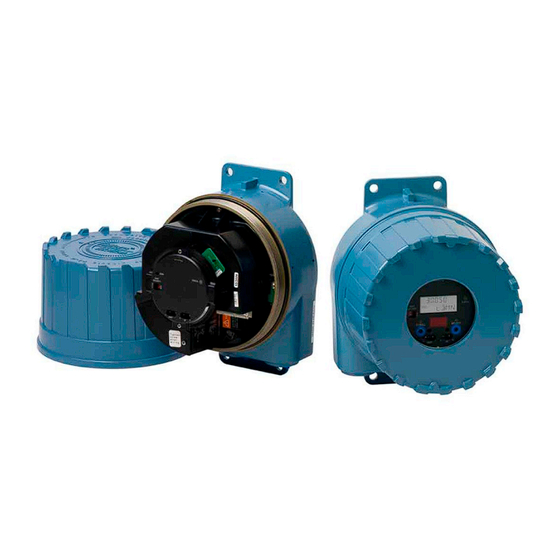

Micro Motion 9739 MVD Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Konfigurations- und Bedienungsanleitung
MMI-20016864, Rev AB
Juni 2012
®
Micro Motion
Auswerteelektronik 9739 MVD
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Micro Motion 9739 MVD

Inhaltszusammenfassung für Micro Motion 9739 MVD

  • Seite 1 Konfigurations- und Bedienungsanleitung MMI-20016864, Rev AB Juni 2012 ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 2 Micro Motion Kundenservice E-Mail • Weltweit: flow.support@emerson.com • Asien/Pazifik: APflow.support@emerson.com Nord- und Südamerika Europa und Naher Osten Asien/Pazifik Vereinigte Staaten 800-522-6277 Großbritannien 0870 240 1978 Australien 800 158 727 Kanada +1 303-527-5200 Niederlande +31 (0) 318 495 555 Neuseeland 099 128 804...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Teil I Erste Schritte Kapitel 1 Einführung ........................2 Informationen über diese Betriebsanleitung ..................2 Modellcode der Auswerteelektronik ....................2 Kommunikations-Hilfsmittel und -protokolle .................. 2 Zusätzliche Dokumentation und Ressourcen ...................3 Kapitel 2 Schnellstart ........................4 Einschalten der Auswerteelektronik ....................4 Status des Durchfluss-Messsystems prüfen ..................4 Herstellen einer Inbetriebnahme Verbindung mit der Auswerteelektronik ........
  • Seite 4 Messanfang (LRV) und Messende (URV) konfigurieren ............82 6.1.3 Analogausgang Abschaltung konfigurieren ................84 6.1.4 Zusätzliche Dämpfung konfigurieren ................... 85 6.1.5 mA Ausgang Störaktion und mA Ausgang Störwert konfigurieren ..........86 Frequenzausgang konfigurieren ....................88 ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 5 Inhalt 6.2.1 Frequenzausgang Spannungsquelle konfigurieren ..............88 6.2.2 Frequenzausgang Prozessvariable konfigurieren ..............88 6.2.3 Frequenzausgang Polarität konfigurieren ................89 6.2.4 Frequenzausgang Skaliermethode konfigurieren ..............90 6.2.5 Frequenzausgang max. Impulsbreite konfigurieren ..............92 6.2.6 Frequenzausgang Störaktion und Frequenzausgang Störwert konfigurieren ....... 93 Konfigurieren des Binärausgangs ....................94 6.3.1 Konfigurieren von Binärausgangs-Spannungsquelle.
  • Seite 6 10.27.1 Aufnehmer Spannungsdaten sammeln ................ 179 10.28 Prüfen auf elektrische Kurzschlüsse ..................... 179 10.28.1 Prüfen der Sensorspulen ....................180 Anhänge und Referenz Anhang A Verwendung desDisplays der Auswerteelektronik ............183 Komponenten des Auswerteelektronik-Bedieninterfaces ............183 ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 7 Inhalt Verwenden der optischen Schalter ....................185 Zugreifen auf und Verwenden des Display-Menüsystems ............186 A.3.1 Eingeben eines Fließkommawertes über das Display .............187 Displaycodes für Prozessvariablen ....................190 Codes und Abkürzungen des Displaymenüs ................191 Menüstrukturen für das Auswerteelektronik-Display ..............194 Anhang B VerwendungProLink II mit der Auswerteelektronik ............
  • Seite 8 Inhalt ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 9: Teil I Erste Schritte

    Erste Schritte Teil I Erste Schritte In diesem Teil enthaltene Kapitel: • Einführung • Schnellstart Konfigurations- und Bedienungsanleitung...

  • Seite 10: Kapitel 1 Einführung

    • Zusätzliche Dokumentation und Ressourcen Informationen über diese Betriebsanleitung Dieses Handbuch enthält Informationen über die Konfiguration, Inbetriebnahme, Verwendung, Wartung und Störungssuche der Micro Motion 9739 MVD Auswerteelektronik. Wichtig Dieses Handbuch setzt voraus, dass die Auswerteelektronik richtig und vollständig gemäß den Anweisungen im entsprechenden Installationshandbuch installiert wurde, und dass die Installation alle geltenden Sicherheitsanforderungen erfüllt.

  • Seite 11: Kommunikations-Hilfsmittel, -Protokolle Und Zugehörige Informationen

    Das AMS Interface ähnelt dem ProLink II Interface. Weitere Informationen zum Smart Wireless THUM Adapter finden Sie in der Dokumentation unter www.micromotion.com. Zusätzliche Dokumentation und Ressourcen Micro Motion bieten eine zusätzliche Dokumentation, um die Installation und den Betrieb der Auswerteelektronik zu unterstützen. Tabelle 1-2: Zusätzliche Dokumentation und Ressourcen...

  • Seite 12: Kapitel 2 Schnellstart

    Warmlaufphase kann es sein, dass Sie geringfügige Instabilitäten oder Ungenauigkeiten der Messung feststellen. Status des Durchfluss-Messsystems prüfen Das Durchfluss-Messsystem auf jegliche Störbedingungen prüfen, die eine Aktion des Anwenders erforderlich machen oder die die Messgenauigkeit beeinflussen. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 13: Nachbereitungsverfahren

    Schnellstart Ca. 10 Sekunden warten, bis der Startvorgang abgeschlossen ist. Sofort nach dem Startvorgang durchläuft die Auswerteelektronik Diagnoseroutinen und prüft auf Störbedingungen. Während des Startvorgangs ist Alarm A009 aktiv. Dieser Alarm sollte nach dem Startvorgang automatisch gelöscht werden. Prüfen Sie die Status-LED an der Auswerteelektronik. Tabelle 2-1: Durch die Status-LED angezeigter Status der Auswerteelektronik LED-Zustand...

  • Seite 14: Charakterisieren Des Durchfluss-Messsystems (Falls Erforderlich)

    Charakterisierungsparameter (auch Kalibrierparameter genannt) stellen die Sensorempfindlichkeit bezüglich Durchfluss, Dichte und Temperatur dar. Abhängig vom Sensortyp sind unterschiedliche Parameter erforderlich. Die für den Sensor zutreffenden Werte von Micro Motion sind auf dem Typenschild des Sensors oder dem Kalibrierzertifikat abzulesen. Hinweis Wenn das Durchfluss-Messsystem als eine Einheit bestellt wurde, wurde die Charakterisierung bereits ab Werk vorgenommen.

  • Seite 15: Beispiel Sensor Typenschilder

    Schnellstart • Straight-tube (T-Serie) • Curved-tube (alle Sensoren außer T-Serie) Die Durchfluss Charakterisierungsparameter einstellen. Darauf achten, dass alle Kommastellen berücksichtigt werden. • Bei Geradrohrsensoren FCF (Flow Cal oder Flow Calibration Factor), FTG und FFQ einstellen. • Bei Sensoren mit gebogenem Rohr Flow Cal (Flow Calibration Factor) einstellen. Die Dichte Charakterisierungsparameter einstellen.
  • Seite 16 Schnellstart Abbildung 2-2: Typenschild an neueren Sensoren mit gebogenem Messrohr (alle Sensoren außer T-Serie) Abbildung 2-3: Typenschild an älteren Sensoren mit geradem Messrohr (T-Serie) Abbildung 2-4: Typenschild an neueren Sensoren mit geradem Messrohr (T-Serie) ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 17: Durchflusskalibrierparameter (Fcf, Ft)

    Für D1 geben Sie den Dens A oder den D1 Wert vom Kalibrierzertifikat ein. Dieser Wert ist die Betriebsdichte des Kalibriermediums mit der niedrigen Dichte. Micro Motion verwendet Luft. Wenn Sie keinen Wert Dens A oder D1 finden, geben Sie 0,001 g/cm ein.

  • Seite 18: Verifizieren Der Massedurchflussmessung

    In den meisten Fällen ist die werksseitige Nullpunktkalibrierung genauer als die im Feld. Kalibrieren Sie den Nullpunkt des Durchflussmesssystems nicht, es sei denn: • Anlagenverfahren erfordern eine Nullpunktkalibrierung. • Der gespeicherte Nullpunktwert besteht das Nullpunktverifizierungsverfahren nicht. Vorbereitungsverfahren ProLink II v2.94 oder höher ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 19: Terminologie Verwendet Bei Nullpunktverifizierung Und Nullpunktkalibrierung

    Schnellstart Wichtig Verifizieren bzw. kalibrieren Sie den Nullpunkt nicht, wenn ein Alarm mit hoher Priorität aktiv ist. Das Problem muss erst behoben werden, bevor der Nullpunkt des Durchflussmesssystems verifiziert bzw. kalibriert wird. Sie können den Nullpunkt verifizieren bzw. kalibrieren, wenn ein Alarm mit niedriger Priorität aktiv ist.
  • Seite 20 Feld Verifizierungsnullpunkt Ein 3-minütiger laufender Durchschnitt des aktuellen Nullpunktwertes, berechnet durch die Auswerteelektronik . Einheit = konfigurierte Messeinheit für Massedurchfluss Nullpunktverifizierung Ein Verfahren, das verwendet wird, um den gespeicherten Nullpunktwert zu bewerten und zu bestimmen, ob ein Nullpunkt im Feld die Messgenauigkeit erhöhen kann. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 21: Teil Ii Konfiguration Und Inbetriebnahme

    Konfiguration und Inbetriebnahme Teil II Konfiguration und Inbetriebnahme In diesem Teil enthaltene Kapitel: • Konfiguration und Inbetriebnahme – Einführung • Prozessmessung konfigurieren • Geräteoptionen und Präferenzen konfigurieren • Integrieren des Messgerätes mit dem Steuersystem • Abschluss der Konfiguration Konfigurations- und Bedienungsanleitung...

  • Seite 22: Kapitel 3 Konfiguration Und Inbetriebnahme - Einführung

    Konfiguration und Inbetriebnahme der Auswerteelektronik. Einige Optionen treffen ggf. nicht auf Ihre Installation zu. In diesem Handbuch finden Sie detaillierte Informationen über die Verfahren. Falls Sie die Anwendung Gewichte und Maße verwenden, sind zusätzliche Konfigurations- und Einrichtungsschritte erforderlich. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 23: Voreingestellte Werte Und Bereiche

    Konfiguration und Inbetriebnahme – Einführung Abbildung 3-1: Ablaufdiagramm - Konfiguration Geräteoptionen und Präferenzen Tests und Vorbereitung für den Betrieb Prozessmessung konfigurieren konfigurieren Massedurchflussmessung Testen oder Anpassen Bedieninterface konfigurieren der Auswerteelektronik Parameter konfigurieren mittels Sensorsimulation Volumen Durchflussmessung Parameter für Backup der konfigurieren Handhabung der Alarme Auswerteelektronik...

  • Seite 24: Aktivieren Des Zugriffs Auf Das Offline-Menü Des Bedieninterfaces

    Schreibschutz jederzeit aufheben, erforderliche Konfigurationsänderungen durchführen und den Schreibschutz danach wieder aktivieren. HART-Sicherheit Auf Ihrer Auswerteelektronik ist ggf. HART-Sicherheit aktiviert. Um die Auswerteelektronik unter Verwendung des HART-Protokolls zu konfigurieren, müssen Sie die HART-Sicherheit deaktivieren. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 25: Werkskonfiguration Wiederherstellen

    Hinweis Die Wiederherstellung der Werkskonfiguration ist keine Aktion, die häufig durchgeführt werden sollte. Wenn Sie einen diesbezüglichen Bedarf erkennen, sollten Sie sich an Micro Motion wenden, um in Erfahrung zu bringen, ob für die Lösung bestimmter Probleme eine bevorzugte Methode existiert.

  • Seite 26: Kapitel 4 Prozessmessung Konfigurieren

    Setzen Sie Massedurchfluss Messeinheit auf die Einheit, die Sie verwenden möchten. Die Voreinstellung für Massedurchfluss Messeinheit ist g/s (Gramm pro Sekunde). Hinweis Wenn die Messeinheit, die Sie verwenden möchten, nicht verfügbar ist, können Sie eine Spezial- Messeinheit definieren. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 27: Optionen Für Massedurchfluss Messeinheit

    Prozessmessung konfigurieren Optionen für Massedurchfluss Messeinheit Die Auswerteelektronik stellt einen Standardsatz sowie eine anwenderdefinierbare Messeinheit für die Massedurchfluss Messeinheit zur Verfügung. Verschiedene Kommunikations-Hilfsmittel verwenden u. U. unterschiedliche Kennzeichnungen für die Geräte. Tabelle 4-1: Optionen für Massedurchfluss Messeinheit Bezeichnung Beschreibung der Einheit Anzeiger ProLink II ProLink III...
  • Seite 28 1 lb/sec = 16 oz/sec b. Massedurchfluss Umrechnungsfaktor = 1/16 = 0.0625 Setzen Sie den Massedurchfluss Umrechnungsfaktor auf 0,0625. Setzen Sie die Massedurchfluss Bezeichnung auf oz/s. Setzen Sie die Masse Summenzähler Bezeichnung auf oz. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 29: Konfigurieren Der Durchflussdämpfung

    Verzögerung zwischen dem eigentlichem und dem ausgegebenen Wert geringer ist. • Micro Motion empfiehlt, den Standardwert von 0,04 Sekunden zu verwenden. Der eingegebene Wert wird automatisch auf den nächst gültigen Wert abgerundet. Die gültigen Werte für Flow Damping sind: 0, 0,04, 0,08, 0,16, ... 10,24.

  • Seite 30: Massedurchfluss Abschaltung Konfigurieren

    Massedurchflussabschaltung wirkt sich auf alle ausgegebenen Werte aus, die in anderen Auswerteelektronik-Verhalten verwendet werden (z. B. Ereignisse, die für den Massedurchfluss definiert wurden). Die AO-Abschaltung wirkt sich nur auf die Massedurchflüsse aus, die über den mA-Ausgang ausgegeben wurden. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 31: Konfigurieren Von Volumendurchflussmessungen Für Flüssigkeitsanwendungen

    Prozessmessung konfigurieren Beispiel: Abschaltwechselwirkung bei AO-Abschaltung kleiner als Massedurchflussabschaltung Konfiguration: • mA-Ausgang-Prozessvariable: Massedurchfluss • Frequenzausgang-Prozessvariable: Massedurchfluss • AO-Abschaltung: 10 g/s • Massedurchflussabschaltung: 15 g/s Ergebnis: Wenn der Massedurchfluss unter 15 g/s abfällt, wird der Massedurchfluss als 0 ausgegeben und für alle internen Verarbeitungsverfahren verwendet. Beispiel: Abschaltwechselwirkung bei AO-Abschaltung größer als Massedurchflussabschaltung Konfiguration:...

  • Seite 32: Konfigurieren Von Volumendurchfluss Art Für Flüssigkeitsanwendungen

    Stellen Sie vor dem Konfigurieren von Volume Flow Measurement Unit sicherstellen, dass Volume Flow Type auf Liquid gesetzt ist. Verfahren Setzen Sie Volume Flow Measurement Unit auf die gewünschte Einheit. Die Voreinstellung für Volume Flow Measurement Unit ist l/s (Liter pro Sekunde). ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 33 Prozessmessung konfigurieren Hinweis Wenn die Messeinheit, die Sie verwenden möchten, nicht verfügbar ist, können Sie eine Spezial- Messeinheit definieren. Optionen für Volume Flow Measurement Unit für Flüssigkeitsanwendungen Die Auswerteelektronik bietet ein Standardsatz an Messeinheiten für Volume Flow Measurement Unit und eine zusätzliche benutzerdefinierbare Messeinheit. Unterschiedliche Kommunikations-Hilfsmittel verwenden möglicherweise unterschiedliche Kennzeichnungen für die Einheiten.

  • Seite 34: Festlegen Einer Speziellen Messeinheit Für Volumendurchfluss

    Volume Flow Conversion Factor = x/y Geben Sie den Volume Flow Conversion Factor ein. Setzen Sie Volume Flow Label auf den Namen, den Sie für die Volumendurchflusseinheit verwenden möchten. (2) Einheiten basieren auf Bier Barrels (31 U.S Gallonen). ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 35: Konfigurieren Der Volumendurchflussabschaltung

    Prozessmessung konfigurieren Setzen Sie Volume Total Label auf den Namen, den Sie für die Einheit für des Volumen Summen- und Gesamtzählers verwenden möchten. Die Spezial-Messeinheit wird in der Auswerteelektronik gespeichert. Die Auswerteelektronik kann so konfiguriert werden, dass sie die Spezial-Messeinheit zu jeder Zeit verwendet.

  • Seite 36: Gas Standard Volumendurchflussmessung Konfigurieren

    Die Parameter der Gas Standard Volumendurchflussmessung steuern, wie der Gas Standard Volumendurchfluss gemessen und ausgegeben wird. Die Parameter der Gas Standard Volumendurchflussmessung umfassen: • Volumendurchfluss Art • Standard Dichte des Gases • Gas Standard Volumendurchfluss Einheit ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 37: Volumendurchfluss Art Für Gasmessungen Konfigurieren

    Prozessmessung konfigurieren • Gas Standard Volumen Durchflussabschaltung Einschränkung Flüssigkeit Volumendurchfluss und Gas Standard Volumendurchfluss können nicht gleichzeitig verwendet werden. Sie können jeweils immer nur eine Option auswählen. 4.3.1 Volumendurchfluss Art für Gasmessungen konfigurieren Anzeiger OFF-LINE MAINT > OFF-LINE CONFG > VOL > VOL TYPE GAS ProLink II ProLink >...

  • Seite 38: Gas Standard Volumendurchfluss Messeinheit Konfigurieren

    Normkubikmeter pro Tag NM3/D Nm3/Tag Nm3/day Nm3/Tag Normliter pro Sekunde NLPS NLPS NLPS NLPS Normliter pro Minute NLPM NLPM NLPM NLPM Normliter pro Stunde NLPH NLPH NLPH NLPH Normliter pro Tag NLPD NLPD NLPD NLPD ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 39: Spezial-Messeinheit Für Gas Standard Volumendurchfluss Definieren

    Prozessmessung konfigurieren Tabelle 4-3: Optionen für die Messwerteinheit von Gas-Standardvolumen (Fortsetzung) Bezeichnung Beschreibung der Einheit Anzeiger ProLink II ProLink III Handterminal Standard-Kubikfuß pro Se- SCFS SCFS SCFS SCFS kunde Standard-Kubikfuß pro Minute SCFM SCFM SCFM SCFM Standard-Kubikfuß pro Stunde SCFH SCFH SCFH SCFH...

  • Seite 40: Gas Standard Volumen Durchflussabschaltung Konfigurieren

    Gas Standard Volumen Durchflussabschaltung spezifiziert den niedrigsten Gas Standard Volumendurchfluss, der als Messwert ausgegeben wird. Jeder Gas Standard Volumendurchfluss unterhalb dieses Schwellenwerts wird als 0 ausgegeben. Verfahren Setzen Sie Gas Standard Volumen Durchflussabschaltung auf den gewünschten Wert. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 41: Wechselwirkung Zwischen Gas-Standardvolumen-Durchflussabschaltung Und Ao-Abschaltung

    Prozessmessung konfigurieren Der voreingestellt Wert für Gas Standard Volumen Durchflussabschaltung ist 0.0. Der untere Grenzwert ist 0.0. Es gibt keine Obergrenze. Wechselwirkung zwischen Gas-Standardvolumen- Durchflussabschaltung und AO-Abschaltung Gas-Standardvolumen-Durchflussabschaltung spezifiziert den niedrigsten Gas- Standardvolumendurchfluss, den die Auswerteelektronik als Messwert ausgibt. Die AO- Abschaltung definiert die niedrigste Durchflussrate, die über den mA-Ausgang ausgegeben wird.

  • Seite 42: Konfigurieren Von Durchflussrichtung

    Eine Rückwärtsströmung (negativer Durchfluss) bewegt sich entgegengesetzt zu dem auf dem Sensor angegebenen Durchflusspfeil. Hinweis Micro Motion Die Sensoren sind bidirektional. Die Messgenauigkeit wird nicht durch die eigentliche Durchflussrichtung oder durch die Einstellung des Parameters Durchflussrichtung beeinflusst. Verfahren Flow Direction auf den gewünschten Wert einstellen.

  • Seite 43: Auswirkungen Der Durchflussrichtung Auf Die Ma-Ausgänge

    Prozessmessung konfigurieren Tabelle 4-4: Optionen der Durchflussrichtung (Fortsetzung) Einstellung der Durchflussrichtung Beziehung zum Durchflussrich- tungspfeil auf dem Sensor ProLink II ProLink III Handterminal Korrekt, wenn beide Strömungen Bidirektional Beide Richtungen (vorwärts, rückwärts) zu erwarten sind, der Vorwärtsfluss dominiert und der Rückwärtsfluss jedoch beachtlich ist.

  • Seite 44: Konfiguration

    Messende = 100 g/s Ergebnis: • Bei Rückwärts- oder Nulldurchfluss hat der mA-Ausgang 4 mA. • Bei Vorwärtsdurchfluss bis zu einem Durchfluss von 100 g/s liegt der mA-Ausgang zwischen 4 mA und 20 mA, proportional zum Durchfluss. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 45: Auswirkungen Der Durchflussrichtung Auf Die Frequenzausgänge

    Prozessmessung konfigurieren • Bei Vorwärtsdurchfluss, wenn der Durchfluss gleich oder höher als 100 g/s ist, ist der mA-Ausgang bis 20,5 mA proportional zum Durchfluss und wird bei höherem Durchfluss auf 20,5 mA begrenzt. Beispiel: Durchflussrichtung = Vorwärts und Messanfang < 0 Konfiguration: •...

  • Seite 46: Auswirkungen Der Durchflussrichtung Auf Die Binärausgänge

    Auswirkung des Parameters Durchflussrichtung und der tatsächlichen Durchflussrichtung auf die über die digitale Kommunikation ausgegebenen Durchflusswerte Tatsächliche Durchflussrichtung Einstellung der Durchfluss- Vorwärts Nulldurchfluss Rückwärts richtung Vorwärts Positiv Negativ Positiv Negativ Rückwärts Bidirektional Positiv Negativ ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 47: Auswirkung Der Durchflussrichtung Auf Durchflusswerte

    Prozessmessung konfigurieren Tabelle 4-7: Auswirkung des Parameters Durchflussrichtung und der tatsächlichen Durchflussrichtung auf die über die digitale Kommunikation ausgegebenen Durchflusswerte (Fortsetzung) Tatsächliche Durchflussrichtung Einstellung der Durchfluss- richtung Vorwärts Nulldurchfluss Rückwärts Absolutwert Positiv Positiv Vorwärts negieren Negativ Positiv Negativ Positiv Bidirektional negieren Auswirkung der Durchflussrichtung auf Durchflusswerte Die Durchflussrichtung wirkt sich auf die Berechnung von Summen- und Gesamtzählern aus.

  • Seite 48: Konfigurieren Der Dichte Messeinheit

    Pfund pro U.S. Gallone LB/GAL lbs/Usgal lb/Gal Pfund pro Kubikfuß LB/CUF lbs/ft3 lb/ft3 Pfund pro Kubikzoll LB/CUI lbs/in3 lb/CuIn API Dichte D API degAPI degAPI Short ton pro Kubikyard ST/CUY sT/yd3 ShTon/yd3 ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 49: Schwallstrom Parameter Konfigurieren

    Prozessmessung konfigurieren 4.5.2 Schwallstrom Parameter konfigurieren Anzeiger Nicht verfügbar ProLink II ProLink > Configuration > Density > Slug High Limit ProLink > Configuration > Density > Slug Low Limit ProLink > Configuration > Density > Slug Duration Handterminal Configure > Manual Setup > Measurements > Density > Slug Low Limit Configure >...

  • Seite 50: Schwallstromerkennung Und -Ausgabe

    Durchfluss konfiguriert sind, Nulldurchfluss an, sobald ein Schwallstromzustand erkannt wird. 4.5.3 Konfigurieren der Dichtedämpfung Anzeiger Nicht verfügbar ProLink II ProLink > Configuration > Density > Density Damping Handterminal Configure > Manual Setup > Measurements > Density > Density Damping ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 51: Effekt Der Dichtedämpfung Auf Die Volumenmessung

    Prozessmessung konfigurieren Überblick Die Dämpfung wird verwendet, um kleine, plötzlich auftretende Schwankungen des Prozessmesswerts zu glätten. Damping Value gibt die Zeitdauer (in Sekunden) an, über die die Auswerteelektronik die Änderungen in der ausgegebenen Prozessvariable verteilt. Am Ende des Intervalls spiegelt die ausgegebene Prozessvariable 63 % der Änderung des eigentlichen gemessenen Wertes wider.

  • Seite 52: Auswirkung Der Dichteabschaltung Auf Die Volumenmessung

    Die Standardeinstellung ist Degrees Celsius. Hinweis Wenn der mA Eingang so konfiguriert wird, dass Temperaturdaten von einem externen Messgerät empfangen werden, muss die Messeinheit so eingestellt werden, dass sie mit der Messeinheit des externen Messgeräts übereinstimmt. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 53: Optionen Für Die Temperatur Messeinheit

    Prozessmessung konfigurieren Optionen für die Temperatur Messeinheit Die Auswerteelektronik bietet einen Standardsatz an Messeinheiten für Temperature Measurement Unit. Unterschiedliche Kommunikations-Hilfsmittel verwenden möglicherweise unterschiedliche Kennzeichnungen für die Einheiten. Tabelle 4-10: Optionen für Temperature Measurement Unit Kennzeichnung Beschreibung der Ein- heit Anzeiger ProLink II ProLink III Handterminal...

  • Seite 54: Auswirkung Der Temperaturdämpfung Auf Die Prozessmessung

    Ermitteln Sie, wie die Auswerteelektronik die Temperaturdaten für die Berechnungen der Mineralölmessung empfängt und führen Sie die entsprechende Einrichtung durch. Option Einrichtung Temperaturdaten a. Wählen Sie View > Preferences . vom Sensor b. Deaktivieren Sie Use External Temperature. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 55: Mineralölmessung Konfigurieren Unter Verwendung Von Handterminal

    Prozessmessung konfigurieren Option Einrichtung Ein vom Anwender a. Wählen Sie View > Preferences . konfigurierter sta- b. Aktivieren Sie Use External Temperature. tischer Temperatur- c. Wählen Sie ProLink > Configuration > Temperature. wert d. Stellen Sie die External Temperature auf den zu verwendenden Wert ein.

  • Seite 56: Api Referenztabellen

    60 °F (nicht konfigurier- Grad API Temperatur bar ) Bereich: 0 bis 100 Allgemeine Produkte Beobachtete Dichte und 60 °F (nicht konfigurier- Grad API Temperatur bar ) Bereich: 0 bis 85 (5) Nicht bei allen Auswerteelektroniken verfügbar. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 57: Tabelle 4-11: Api Referenztabellen, Zugehörige Prozessmedien Und Zugehörige Berechnungswerte

    Prozessmessung konfigurieren Tabelle 4-11: API Referenztabellen, zugehörige Prozessmedien und zugehörige Berechnungswerte (Fortsetzung) Tabellen- name Prozessmedium CTL Quelldaten Referenztemperatur Dichteeinheit Schmieröle Beobachtete Dichte und 60 °F (nicht konfigurier- Grad API Temperatur bar ) Bereich: −10 bis +40 Flüssigkeiten mit Vom Anwender gelie- 60 °F (nicht konfigurier- Grad API konstanter Basisdichte...

  • Seite 58: Konfigurieren Der Anwendung Konzentrationsmessung

    Erstellen einer neuen Matrix geladen werden. Ihre Auswerteelektronik kann bis zu sechs Matrixen laden, es kann jedoch immer nur eine Matrix zur Messung verwendet werden. Detaillierte Informationen zum Erstellen einer Matrix finden Sie unter Micro Motion Anwendung mit erweiterter Dichte: Theorie, Konfiguration und Betrieb.

  • Seite 59: Option Einrichtung Temperaturdaten

    • Alle Konzentrationsmatrixen in der Auswerteelektronik müssen die gleiche abgeleitete Variable verwenden. Wenn Sie eine der Standardmatrixen von Micro Motion verwenden, stellen Sie die Derived Variable auf Mass Conc (Density) ein. Wenn Sie eine benutzerdefinierte Matrix verwenden, siehe Referenzinformationen für Ihre Matrix.

  • Seite 60: Konfigurieren Der Konzentrationsmessung Unter Verwendung Des Handterminal

    Erstellen einer neuen Matrix geladen werden. Ihre Auswerteelektronik kann bis zu sechs Matrixen laden, es kann jedoch immer nur eine Matrix zur Messung verwendet werden. Detaillierte Informationen zum Erstellen einer Matrix finden Sie unter Micro Motion Anwendung mit erweiterter Dichte: Theorie, Konfiguration und Betrieb.
  • Seite 61 Prozessmessung konfigurieren Vorbereitungsverfahren Bevor Sie die Konzentrationsmessung konfigurierent können: • Die Anwendung Konzentrationsmessung muss auf Ihrer Auswerteelektronik aktiviert sein. • Sie müssen die abgeleitete Variable kennen, für die Ihre Matrix vorgesehen ist. • Sie müssen die von Ihrer Matrix verwendete Maßeinheit für die Dichte kennen. •...

  • Seite 62: Standardmatrixen Für Die Anwendung Konzentrationsmessung

    Sie können Sie auf die gleiche Weise anzeigen und ausgeben wie andere Prozessvariablen. 4.8.3 Standardmatrixen für die Anwendung Konzentrationsmessung Die verfügbaren Standard Konzentrationsmatrixen von Micro Motion sind anwendbar für eine Vielzahl von Prozessmedien. (7) Nicht bei allen Auswerteelektroniken verfügbar. ®...
  • Seite 63 Prozessmessung konfigurieren Tabelle 4-12 zeigt eine Liste der Standard Konzentrationsmatrixen von Micro Motion, die in der Berechnung verwendeten Maßeinheiten für Dichte und Temperatur sowie die zur Angabe der Konzentrationsdaten verwendete Maßeinheit. Hinweis Sollten die Standardmatrixen für Ihre Anwendung nicht geeignet sein, können Sie selbst eine Matrix definieren oder eine kundenspezifische Matrix bei Micro Motion bestellen.

  • Seite 64: Abgeleitete Variablen Und Berechnete Prozessvariablen

    Refer- enzdichte ✓ ✓ ✓ ✓ ✓ Volumenkonzentra- Prozentuale Volumen tion abgeleitet vom eines gelösten Stoffes oder Stoff in Lösung in spezifischen Ge- der Gesamtlösung, ab- wicht geleitet vom spezifi- schen Gewicht ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 65: Druckkompensation Konfigurieren

    Sensormodell ist im Produktdatenblatt aufgeführt, das unter www.micromotion.com zu finden ist. Wenn Sie sich nicht sicher sind, ob die Druckkompensation zu verwenden ist, wenden Sie sich an den Micro Motion Kundenservice. 4.9.1 Druckkompensation konfigurieren mittels ProLink II Vorbereitungsverfahren Sie benötigen den Durchflussfaktor, den Dichtefaktor und die Kalibrierdruckwerte für den...
  • Seite 66 Als Primär abfragen: Auf dem Netzwerk ist kein anderer HART Mas- ter vorhanden. • Als Sekundär abfragen: Auf dem Netzwerk sind andere HART Mas- ter vorhanden. Das Handterminal ist kein HART Master. (8) Nicht bei allen Auswerteelektroniken verfügbar. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 67: Nachbereitungsverfahren

    Prozessmessung konfigurieren Option Einrichtung Ein von der digital- a. Setzen Sie Pressure Units auf die gewünschte Einheit. en Kommunikation b. Führen Sie die erforderlichen Schritte zur Programmierung des bereitgestellter Hostsystems und zur Einrichtung der Kommunikation durch, um Wert die Druckdaten in entsprechenden Intervallen auf die Auswer- teelektronik zu schreiben.

  • Seite 68: Optionen Für Druckmesseinheit

    Unit. Unterschiedliche Kommunikations-Hilfsmittel verwenden möglicherweise unterschiedliche Kennzeichnungen für die Einheiten. In den meisten Anwendungen sollte Pressure Measurement Unit so eingestellt sein, dass sie mit dem vom externen Gerät verwendeten Druckmesseinheit übereinstimmt. (9) Nicht bei allen Auswerteelektroniken verfügbar. ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 69 Prozessmessung konfigurieren Tabelle 4-14: Optionen für Pressure Measurement Unit Kennzeichnung Beschreibung der Einheit Anzeiger ProLink II ProLink III Handterminal Feet Wasser bei 68 °F Ft Wasser bei 68 °F FTH2O Ft Water @ 68°F ftH2O In. Wasser bei 4 °C INW4C In.

  • Seite 70: Kapitel 5 Geräteoptionen Und Präferenzen Konfigurieren

    Mit der Option Display Language (Displaysprache) wird die Sprache festgelegt, die für die Anzeige der Prozessdaten und Menüs auf dem Display verwendet werden soll. Verfahren Die zu verwendende Sprache auswählen. Die Sprache ist abhängig von Modell und Version der Auswerteelektronik. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 71: Konfigurieren Der Auf Dem Display Angezeigten Prozessvariablen

    Geräteoptionen und Präferenzen konfigurieren 5.1.2 Konfigurieren der auf dem Display angezeigten Prozessvariablen Anzeiger Nicht verfügbar ProLink II ProLink > Configuration > Display > Display Var X Handterminal Configure > Manual Setup > Display > Display Variables Überblick Die auf dem Display anzuzeigenden Prozessvariablen und deren Reihenfolge können eingestellt werden.

  • Seite 72: Konfigurieren Der Displayvariable 1, Um Den Primären Ma- Ausgang Zu Überwachen

    Je niedriger die ausgewählte Genauigkeit ist, desto höher muss die Prozessänderung sein, damit sie auf dem Display wiedergegeben werden kann. Der Wert für Display Precision (Anzeigegenauigkeit) sollte nicht zu niedrig oder zu hoch sein, um einen Nutzen zu bringen. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 73: Konfigurieren Der Aktualisierungsrate Der Auf Dem Display Angezeigten Daten

    Geräteoptionen und Präferenzen konfigurieren 5.1.4 Konfigurieren der Aktualisierungsrate der auf dem Display angezeigten Daten Anzeiger OFF-LINE MAINT > OFF-LINE CONFG > DISPLAY > RATE ProLink II ProLink > Configuration > Display > Display Options > Update Period Handterminal Configure > Manual Setup > Display > Update Period Überblick Update Period (Aktualisierungsrate) ist dafür verantwortlich, wie oft die Daten auf dem Display aktualisiert werden.

  • Seite 74: Aktivieren Oder Deaktivieren Des Display-Hintergrundbeleuchtung

    Status LED Blinking (Status-LED blinkt) aktivieren oder deaktivieren. Die Voreinstellung ist Enabled (Aktiviert). Aktivieren oder Deaktivieren von Bedieneraktionen über das Display Die Auswerteelektronik kann so konfiguriert werden, dass der Bediener bestimmte Aktionen mithilfe des Displays ausführen kann. Folgendes ist konfigurierbar: ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 75: Aktivieren Oder Deaktivieren Des Start/Stopp Des Zählers Über Das Display

    Geräteoptionen und Präferenzen konfigurieren • Zähler Start/Stopp • Zähler rücksetzen • Alle Alarme bestätigen 5.2.1 Aktivieren oder Deaktivieren des Start/Stopp des Zählers über das Display Anzeiger OFF-LINE MAINT > OFF-LINE CONFG > DISPLAY > TOTALS STOP ProLink II ProLink > Configuration > Display > Display Options > Display Start/Stop Totalizers Handterminal Nicht verfügbar Überblick...

  • Seite 76: Aktivieren Oder Deaktivieren Des Display-Befehls „Acknowledge All Alarms" (Alle Alarme Bestätigen)

    Sicherstellen, dass über das Display auf das Alarmmenü zugegriffen werden kann. Bediener müssen Zugriff auf das Alarmmenü haben, um Alarme über das Display bestätigen zu können. Acknowledge All Alarms (Alle Alarme bestätigen) nach Bedarf aktivieren oder deaktivieren. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 77: Konfigurieren Der Sicherheitseinstellungen Für Display-Menüs

    Geräteoptionen und Präferenzen konfigurieren Option Beschreibung Enabled (Aktiviert) (Stand- Bediener können mit einem einzigen Displaybefehl alle Alarme ard) gleichzeitig bestätigen. Disabled (Deaktiviert) Bediener können nicht alle Alarme gleichzeitig bestätigen. Dies muss individuell erfolgen. Konfigurieren der Sicherheitseinstellungen für Display-Menüs Anzeiger OFF-LINE MAINT > OFF-LINE CONFG > DISPLAY > OFFLN ProLink II ProLink >...

  • Seite 78: Konfigurieren Von Antwortzeitparametern

    Das Passwort an einem sicheren Ort aufbewahren. Konfigurieren von Antwortzeitparametern Die Häufigkeit, mit der die Prozessdaten abgefragt und Prozessvariablen berechnet werden, ist konfigurierbar. Die Parameter der Antwortzeit umfassen: • Update Rate • Calculation Speed (Antwortzeit) ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 79: Konfigurieren Der Messwertaktualisierung

    Vorbereitungsverfahren Vor dem Einstellen von Update Rate auf Special: • Prüfen Sie die Auswirkungen des Modus Special auf bestimmte Prozessvariablen. • Kontaktieren Sie Micro Motion. Verfahren Setzen Sie Update Rate wie gewünscht. Option Beschreibung Normal Alle Prozessdaten werden 20 x pro Sekunde abgefragt (20 Hz).

  • Seite 80: Konfigurieren Der Alarmverwaltung

    Die Alarmverwaltungsparameter umfassen: • Fehler-Timeout • Status Alarmstufe 5.5.1 Konfigurieren von Störung-Timeout Anzeiger Nicht verfügbar ProLink II ProLink > Configuration > Alarm > Alarm Handterminal Configure > Alert Setup > Alert Severity > Fault Timeout ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 81: Konfigurieren Von Status Alarmstufe

    Für einige Alarme kann Status Alarm Severity nur auf zwei der drei Optionen eingestellt werden. Hinweis Micro Motion empfiehlt, die Standardeinstellungen für Status Alarm Severity zu verwenden, es sei denn, es bestehen spezielle Anforderungen, diese zu ändern. Konfigurations- und Bedienungsanleitung...

  • Seite 82: Statusalarme Und Optionen Für Status-Alarmstufe

    A003 Keine Antwort vom Sensor Störung A004 Messbereichsüberschrei- Störung Nein tung für Temperatur A005 Messbereichsüberschrei- Störung tung für Massedurchfluss A006 Charakterisierung erfor- Störung derlich A008 Dichte Bereichsüberschrei- Störung tung A009 Auswerteelektronik Initiali- Störung sierung/Aufwärmphase ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 83 Geräteoptionen und Präferenzen konfigurieren Tabelle 5-2: Statusalarme und Status-Alarmstufe (Fortsetzung) Voreingestellte Konfigurier- Alarm Code Statusmeldung Alarmstufe Hinweise bar? A010 Kalibrierfehler Störung Nein A011 Nullpunktkalibrierung fehl- Störung geschlagen: Tief A012 Nullpunktkalibrierung fehl- Störung geschlagen: Hoch A013 Nullpunktkalibrierung fehl- Störung geschlagen: Instabil A014 Auswerteelektronikfehler Störung...

  • Seite 84: Informationsparameter Konfigurieren

    Mit Descriptor kann eine Beschreibung im Speicher der Auswerteelektronik gespeichert werden. Die Beschreibung wird nicht für die Verarbeitung benötigt und ist nicht erforderlich. Verfahren Eine Beschreibung für die Auswerteelektronik eingeben. Es können bis zu 16 Zeichen als Beschreibung eingegeben werden. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 85: Nachricht Konfigurieren

    Geräteoptionen und Präferenzen konfigurieren 5.6.2 Nachricht konfigurieren Anzeiger Nicht verfügbar ProLink II ProLink > Configuration > Device > Message Handterminal Configure > Manual Setup > Info Parameters > Transmitter Info > Message Überblick Nachricht ermöglicht das Speichern einer kurzen Nachricht im Speicher der Auswerteelektronik.

  • Seite 86: Sensor Werkstoff Konfigurieren

    Sensor Auskleidungswerkstoff ermöglicht Ihnen das Speichern der Art des Werkstoffs, die für die Auskleidung des Sensors verwendet wird, im Speicher der Auswerteelektronik. Dieser Parameter wird nicht für die Verarbeitung in der Auswerteelektronik benötigt und ist auch nicht erforderlich. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 87: Sensor Flanschtyp Konfigurieren

    Geräteoptionen und Präferenzen konfigurieren Verfahren Der Auskleidungswerkstoff des Sensors ist in den Dokumenten aufgeführt, die im Lieferumfang des Sensors enthalten sind, bzw. aus einem Code in der Modellnummer des Sensors ersichtlich. Eine Aufschlüsselung der Modellnummer ist im Produktdatenblatt des jeweiligen Sensors zu finden.

  • Seite 88: Kapitel 6 Integrieren Des Messgerätes Mit Dem Steuersystem

    ProLink > Configuration > Analog Output > Primary/Secondary Output > PV/SV Is Handterminal Configure > Manual Setup > Inputs/Outputs > mA Output 1 > Primary Variable Configure > Manual Setup > Inputs/Outputs > mA Output 2 > Secondary Variable ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 89: Optionen Für Ma Ausgang Prozessvariable

    Integrieren des Messgerätes mit dem Steuersystem Überblick Verwenden Sie mA Ausgang Prozessvariable, um die Variable auszuwählen, die über den mA Ausgang ausgegeben wird. Vorbereitungsverfahren • Wenn Sie vorhaben, den Ausgang zu konfigurieren, um Volumendurchfluss auszugeben, stellen Sie sicher, dass Sie die Volumendurchfluss-Art wie gewünscht eingestellt haben: Flüssigkeit oder Gas-Standardvolumen.

  • Seite 90: Messanfang (Lrv) Und Messende (Urv) Konfigurieren

    Wenn Sie LRV und URV von den werkseitig voreingestellten Werten ändern und Sie später die mA Ausgang Prozessvariable ändern, werden LRV und URV nicht auf die voreingestellten Werte zurückgesetzt. Wenn Sie beispielsweise die mA Ausgang Prozessvariable als Massedurchfluss ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 91: Voreingestelle Werte Für Messanfang (Lrv) Und Messende (Urv)

    Integrieren des Messgerätes mit dem Steuersystem konfigurieren und LRV und URV ändern, dann die mA Ausgang Prozessvariable auf Dichte setzen und schließlich die mA Ausgang Prozessvariable zurück auf Massedurchfluss ändern, werden LRV und URV für Massedurchfluss auf die konfigurierten Werte zurückgesetzt. Verfahren Setzen Sie LRV und URV wie gewünscht.

  • Seite 92: Analogausgang Abschaltung Konfigurieren

    • Sekundärer mA Ausgang: Not-A-Number Hinweis Für die meisten Anwendungen sollte der voreingestellte Wert der Analogausgang Abschaltung verwendet werden. Setzen Sie sich mit dem Micro Motion Kundenservice in Verbindung, bevor Sie die Analogausgang Abschaltung ändern. Wechselwirkung zwischen AO-Abschaltung und Prozessvariablen-Abschaltungen...

  • Seite 93: Zusätzliche Dämpfung Konfigurieren

    Integrieren des Messgerätes mit dem Steuersystem Beispiel: Wechselwirkung bei Abschaltung Konfiguration: • mA-Ausgang-Prozessvariable = Massedurchfluss • Frequenzausgang-Prozessvariable = Massedurchfluss • AO-Abschaltung = 10 g/s • Massedurchfluss-Abschaltung = 15 g/s Ergebnis: Fällt der Massedurchfluss unter 15 g/s, geben alle Ausgänge, die den Massedurchfluss repräsentieren, null Durchfluss aus.

  • Seite 94: Interaktion Zwischen Zusatzdämpfung Und Prozessvariablendämpfung

    ProLink > Configuration > Analog Output > Primary Output > AO Fault Level Handterminal Configure > Manual Setup > Inputs/Outputs > mA Output 1 > MA01 Fault Settings Configure > Manual Setup > Inputs/Outputs > mA Output 2 > MA02 Fault Settings ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 95 Integrieren des Messgerätes mit dem Steuersystem Überblick Die mA Ausgang Störaktion steuert das Verhalten des mA Ausgangs, wenn die Auswerteelektronik eine interne Störbedingung erkennt. Anmerkung Nur für manche Fehler: Wenn Zuletzt gemessener Wert – Zeitüberschreitung auf einen Wert ungleich null gesetzt ist, wird die Auswerteelektronik die Störaktion erst nach Ablauf der Zeitüberschreitung implementieren.

  • Seite 96: Frequenzausgang Konfigurieren

    OFF-LINE MAINT > OFF-LINE CONFG > IO > FO ProLink II ProLink > Configuration > Frequency ProLink III Device Tools > Configuration > I/O > Outputs > Frequency Output Handterminal Configure > Manual Setup > Inputs/Outputs > Frequency Output ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 97: Optionen Für Frequenzausgang Prozessvariable

    Integrieren des Messgerätes mit dem Steuersystem Überblick Die Frequenzausgang Prozessvariable steuert die Variable, die über den Frequenzausgang ausgegeben wird. Vorbereitungsverfahren Wenn Sie vorhaben, den Ausgang zu konfigurieren, um Volumendurchfluss auszugeben, stellen Sie sicher, dass Sie die Volumendurchfluss-Art wie gewünscht eingestellt haben: Flüssigkeit oder Gas-Standardvolumen.

  • Seite 98: Frequenzausgang Skaliermethode Konfigurieren

    Wenn Sie die Frequency Output Scaling Method auf Pulses/Unit setzen, definieren Sie die Anzahl der Impulse, die eine Durchflusseinheit repräsentieren soll. • Wenn Sie die Frequency Output Scaling Method auf Units/Pulse setzen, definieren Sie die Einheiten, die jeder Impuls anzeigen soll. ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 99 Integrieren des Messgerätes mit dem Steuersystem Frequenz anhand des Durchflusses berechnen Die Option Frequenz = Durchfluss wird verwendet, um den Frequenzausgang Ihrer Anwendung kundenspezifisch anzupassen, wenn Sie die entsprechenden Werte für Einheiten/Impuls oder Impulse/Einheit nicht kennen. Wenn Sie Frequenz = Durchfluss wählen, müssen Sie die Werte für Durchflussfaktor und Frequenzfaktor angeben: Durchflussfaktor Der max.

  • Seite 100: Frequenzausgang Max. Impulsbreite Konfigurieren

    Wert automatisch auf den nächsten gültigen Wert. Hinweis Micro Motion empfiehlt, den voreingestellten Wert für die Frequenzausgang max. Impulsbreite nicht zu ändern. Wenden Sie sich an den Micro Motion Kundendienst, wenn Sie die Frequenzausgang max. Impulsbreite ändern möchten. ®...

  • Seite 101: Frequenzausgang Störaktion Und Frequenzausgang Störwert Konfigurieren

    Integrieren des Messgerätes mit dem Steuersystem 6.2.6 Frequenzausgang Störaktion und Frequenzausgang Störwert konfigurieren Anzeiger Nicht verfügbar ProLink II ProLink > Configuration > Frequency > Freq Fault Action ProLink > Configuration > Frequency > Freq Fault Level Handterminal Configure > Manual Setup > Inputs/Outputs > Frequency Output > FO Fault Parameters > FO Fault Action Configure >...

  • Seite 102: Konfigurieren Des Binärausgangs

    Configure > Manual Setup > Inputs/Outputs > Discrete Output > Power Source Überblick Discrete Output Power Source einstellen, um die Ausgangsspannungsquelle für den Binärausgang einzustellen. Die Konfiguration der Spannungsquelle muss mit der Verdrahtung für den Binärausgang übereinstimmen. Verfahren Discrete Output Power Source wie gewünscht einstellen. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 103: Konfigurieren Der Binärausgangsquelle

    Integrieren des Messgerätes mit dem Steuersystem Option Beschreibung Interne Spannungsversorgung Der Ausgang wird über die Auswerteelektronik mit Spannung ver- sorgt. Externe Spannungsversorgung Der Ausgang wird über eine externe Quelle mit Spannung versorgt. 6.3.2 Konfigurieren der Binärausgangsquelle Anzeiger OFF-LINE MAINT > OFF-LINE CONFG > IO > DO > SRC ProLink II ProLink >...

  • Seite 104: Parameter Durchflussschalter Konfigurieren

    Wenn der Durchfluss unter diesem Wert liegt, ist der Binärausgang EIN. • Wenn der Durchfluss über diesem Wert liegt, ist der Binärausgang AUS. Setzen Sie die Hysteresis auf die prozentuale Abweichung oberhalb und unterhalb des Sollwertes, die als Totzone dient. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 105: Konfigurieren Derpolarität Des Binärausgangs

    Integrieren des Messgerätes mit dem Steuersystem Die Hysteresis definiert einen Bereich um den Sollwert, innerhalb derer sich der Durchflussschalter nicht ändert. Die Voreinstellung ist 5 %. Der gültige Bereich liegt zwischen 0,1 % und 10 %. Beispiel: Wenn der Flow Switch Setpoint = 100 g/s und die Hysteresis = 5 % ist und der erste gemessene Durchfluss über 100 g/s liegt, ist der Binärausgang AUS.

  • Seite 106: Konfigurieren Von Binärausgang Störaktion

    Konfigurieren von Binärausgang Störaktion Anzeiger Nicht verfügbar ProLink II ProLink > Configuration > Discrete Output > Discrete Output > DO Fault Action Handterminal Configure > Manual Setup > Inputs/Outputs > Discrete Output > DO Fault Action ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 107: Störanzeige Mit Dem Binärausgang

    Integrieren des Messgerätes mit dem Steuersystem Überblick Discrete Output Fault Action steuert das Verhalten des Binärausgangs, wenn die Auswerteelektronik eine interne Störbedingung erkennt. Anmerkung Nur für manche Fehler: Wenn Zuletzt gemessener Wert – Zeitüberschreitung auf einen Wert ungleich null gesetzt ist, wird die Auswerteelektronik die Störaktion erst nach Ablauf der Zeitüberschreitung implementieren.

  • Seite 108: Binäreingang Konfigurieren

    Sie auf einen geeigneten Zeitpunkt, um Aktionen dem Ereignis oder Binäreingang zuzuordnen. Verfahren Wählen Sie eine Aktion. Wählen Sie den Binäreingang, der die ausgewählte Aktion durchführen soll. Wiederholen Sie diesen Vorgang, bis alle vom Binäreingang auszuführenden Aktionen zugeordnet sind. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 109: Optionen Für Binäreingang Aktion

    Integrieren des Messgerätes mit dem Steuersystem Optionen für Binäreingang Aktion Tabelle 6-11: Kennzeichnung Aktion Anzeiger ProLink II ProLink III Handterminal Standard Keine (Voreinstellung) KEINE Keine None Keine Start Sensor Null- START NULLPUNKTKA- Start Sensor Zero Start Sensor Zero Automatische Nullpunkt- punktkalibrierung LIBRIERUNG kalibrierung durchführen...

  • Seite 110: Binäreingang Polarität Konfigurieren

    <0,8 VDC Aktiv niedrig Intern Spannung zwischen Anschlussklem- men ist 0 VDC Spannung über Anschlussklemmen hoch Extern Angelegte Spannung zwischen Ans- chlussklemmen ist <0,8 VDC Angelegte Spannung zwischen Ans- chlussklemmen ist 3–30 VDC ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 111: Ma-Eingang Konfigurieren

    Integrieren des Messgerätes mit dem Steuersystem mA-Eingang konfigurieren Anzeiger OFF-LINE MAINT > OFF-LINE CONFG > IO > MAI ProLink II ProLink > Configuration > Milliamp Input Handterminal Configure > Manual Setup > Inputs/Outputs > Milliamp Input Überblick Der mA-Eingang wird verwendet, um Druck- oder Temperaturdaten von einem externen Messgerät zu empfangen.

  • Seite 112: Messanfang (Lrv) Und Messende (Urv) Konfigurieren

    LRV wie gewünscht einstellen. Hinweis LRV so einstellen, dass er mit dem Messanfang am externen Gerät übereinstimmt. URV wie gewünscht einstellen. Hinweis URV so einstellen, dass er mit dem Messende am externen Gerät übereinstimmt. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 113: Konfigurieren Von Ereignissen

    Integrieren des Messgerätes mit dem Steuersystem Konfigurieren von Ereignissen Ein Ereignis tritt ein, wenn der Echtzeitwert einer anwenderspezifizierten Prozessvariable den anwenderspezifizierten Sollwert überschreitet. Ereignisse werden verwendet, um bei Prozessänderungen Meldungen zu erzeugen oder spezifische Aktionen der Auswerteelektronik auszuführen wenn eine Prozessänderung eintritt. Die Auswerteelektronik unterstützt zwei Ereignismodelle: •...

  • Seite 114: Konfigurieren Eines Erweiterten Ereignisses

    (Optional) Einen Binärausgang konfigurieren, um den Status entsprechend dem Ereignisstatus zu wechseln. (Optional) Spezifizieren Sie die Aktion oder Aktionen die die Auswerteelektronik ausführen soll, wenn das Ereignis eintritt. • Mit ProLink II: ProLink > Configuration > Discrete Input ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 115: Optionen Für Erweitertes Ereignisaktion

    Integrieren des Messgerätes mit dem Steuersystem • Mit Handterminal: Configure > Alert Setup > Discrete Events > Assign Discrete Action Optionen für Erweitertes Ereignisaktion Tabelle 6-13: Kennzeichnung Aktion Display ProLink II ProLink III Handterminal Standard Keine (Voreinstellung) KEINE Keine None Keine Start Sensor Null- START NULLPUNKTKA-...

  • Seite 116: Konfigurieren Der Digitalen Kommunikation

    Anschlussklemmen der Auswerteelektronik über ein HART/Bell 202 Netzwerk. Die HART/Bell 202 Kommunikationsparameter umfassen: • HART Adresse (Polling Adresse) • Messkreis Strommodus (ProLink II) oder mA Ausgang Aktion (ProLink III) • Burst Parameter (optional) • HART Variablen (optional) ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 117: Konfigurieren Der Burst-Parameter

    Integrieren des Messgerätes mit dem Steuersystem Verfahren HART Address auf eindeutigen Wert im Netzwerk einstellen. Gültige Adresswerte liegen im Bereich von 0 und 15. Die voreingestellte Adresse (0) wird normalerweise verwendet, außer in einer Multidrop-Umgebung. Hinweis Geräte, die das HART-Protokoll zur Kommunikation mit der Auswerteelektronik verwenden, können entweder die HART Address or HART Tag (Software Tag) zur Identifizierung der Auswerteelektronik verwenden.

  • Seite 118: Hart Variablen (Pv, Sv, Tv, Qv) Konfigurieren

    HART Variablen wie gewünscht eingestellt sind. HART Variablen (PV, SV, TV, QV) konfigurieren Anzeiger Not available ProLink II ProLink > Configuration > Variable Mapping Handterminal Configure > Manual Setup > Inputs/Outputs > Variable Mapping ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 119 Integrieren des Messgerätes mit dem Steuersystem Überblick Die HART Variablen sind ein Satz mit vier Variablen, vordefiniert für die HART Verwendung. Die HART Variablen beinhalten die Primärvariable (PV), Sekundärvariable (SV), Tertiärvariable (TV) und Quatärvariable (QV). Sie können den HART Variablen spezielle Prozessvariablen zuordnen und verwenden dann die Standard HART Methoden, um die zugeordneten Prozessdaten zu lesen oder zu senden.

  • Seite 120: Wechselwirkung Hart-Variablen Und Auswerteelektronik-Ausgänge

    Hat sich eine Zuordnung geändert, ändert sich die andere automatisch und umgekehrt. Quartärvariable (QV) Nicht mit einem Ausgang Die QV muss direkt konfiguriert werden, und der Wert der verbunden QV ist nur über die digitale Kommunikation verfügbar. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 121: Hart/Rs-485 Kommunikation Konfigurieren

    Integrieren des Messgerätes mit dem Steuersystem 6.7.2 HART/RS-485 Kommunikation konfigurieren Anzeiger Nicht verfügbar ProLink II ProLink > Configuration > Device > Digital Comm Setting Handterminal Configure > Manual Setup > Inputs/Outputs > Communications > Setup RS-485 Port Überblick Die HART/RS-485 Kommunikationsparameter unterstützen die HART Kommunikation mittels der RS-485 Anschlussklemmen der Auswerteelektronik.
  • Seite 122 Setzen Sie den Fließkomma Byte Befehl entsprechend dem Byte Befehl den Ihr Modbus Host verwendet. Code Byte Reihenfolge 1–2 3–4 3–4 1–2 2–1 4–3 4–3 2–1 Die Bit Struktur der Bytes 1, 2, 3 und 4 ist in Tabelle 6-16 dargestellt. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 123: Digitale Kommunikation Störaktion Konfigurieren

    Integrieren des Messgerätes mit dem Steuersystem Tabelle 6-16: Bit Struktur der Fließkomma Bytes Byte Bits Definition SEEEEEEE S = Vorzeichen E = Exponent EMMMMMMM E = Exponent M = Mantisse MMMMMMMM M = Mantisse MMMMMMMM M = Mantisse (Optional) Setzen Sie die Zusätzliche Kommunikations-Antwortverzögerung in den “Verzögerungseinheiten.”...
  • Seite 124 Konsequenzen für Ihren Prozess haben. Einschränkung Wenn Sie die Digitale Kommunikations-Störaktion auf NAN setzen, können Sie die mA-Ausgang-Störaktion oder Frequenzausgang-Störaktion nicht auf Keine setzen. Wenn Sie dies versuchen, akzeptiert die Auswerteelektronik die Konfiguration nicht. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 125: Abfrage Der Temperatur Einstellen

    Integrieren des Messgerätes mit dem Steuersystem Abfrage der Temperatur einstellen Anzeiger Nicht verfügbar ProLink II ProLink > Configuration > Polled Variables > External Temperature Handterminal Configure > Manual Setup > Measurements > External Compensation > External Polling Überblick Die Auswerteelektronik kann die aktuellen Temperaturdaten von einem externen Temperaturmessgerät abfragen.

  • Seite 126: Nachbereitungsverfahren

    Wählen Sie Polled Variable 1 oder Polled Variable 2. Setzen Sie Polling Control. Abfragesteuerung bestimmt, wie die Auswerteelektronik auf das externe Messgerät zugreift. Option Beschreibung Primär Die Auswerteelektronik ist das einzige Gerät, das als primärer Master auf das ex- terne Messgerät zugreift. ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 127 Integrieren des Messgerätes mit dem Steuersystem Option Beschreibung Sekundär Ein anderes Gerät auf dem Netzwerk greift als primärer Master auf das externe Messgerät zu. Hinweis Wenn Sie die Abfrage für beide, Temperatur und Druck einrichten, verwenden Sie für beide Abfragen die gleiche Abfragesteuerung. Andernfalls wird Primär für beide Geräte verwendet. (nur ProLink II) Klicken Sie auf Übernehmen, um die Abfragesteuerungen zu aktivieren.

  • Seite 128: Abschluss Der Konfiguration

    Handterminal oder ProLink II über eine HART/Bell 202 oder HART/RS-485 Verbindung die Konfiguration zu ändern, Summenzähler zurückzusetzen, eine Kalibrierung durchzuführen usw. Wenn der HART Schalter Sicherheit auf OFF gesetzt ist, sind keine Funktionen deaktiviert. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 129: Schreibschutz Der Auswerteelektronik Konfiguration Aktivieren

    Abschluss der Konfiguration Wichtig Der HART Schalter Sicherheit beeinflusst nicht die Modbus Kommunikation. VORSICHT! Ist die Auswerteelektronik in einem Ex-Bereich installiert, entfernen Sie den Gehäusedeckel nicht, solange die Einheit mit Spannung versorgt wird. Das Entfernen des Gehäusedeckels, solange die Einheit mit Spannung versorgt wird, kann zu einer Explosion führen. Vor dem Zugriff auf den HART Schalter Sicherheit in einem Ex-Bereich müssen Sie die Spannungsversorgung der Auswerteelektronik trennen, bevor Sie den Gehäusedeckel entfernen und den HART Schalter Sicherheit setzen.
  • Seite 130 Wenn die Auswerteelektronik schreibgeschützt ist, ist die Konfiguration gesperrt und kann nicht geändert werden. Zum Ändern der Konfiguration muss die Sperre aufgehoben werden. Dadurch werden unbeabsichtigte oder unbefugte Änderungen an den Konfigurationsparametern der Auswerteelektronik verhindert. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 131: Teil Iii Geschäftstätigkeit, Wartung Sowie Fehlersuche Und -Beseitigung

    Geschäftstätigkeit, wartung sowie Fehlersuche und -beseitigung Teil III Geschäftstätigkeit, wartung sowie Fehlersuche und -beseitigung In diesem Teil enthaltene Kapitel: • Auswerteelektronikbetrieb • Messunterstützung • Störungsanalyse und -behebung Konfigurations- und Bedienungsanleitung...

  • Seite 132: Kapitel 8 Auswerteelektronikbetrieb

    • Gesamtzähler zurücksetzen Notieren der Prozessvariablen Micro Motion empfiehlt die Aufzeichnung von speziellen Messungen von Prozessvariablen einschließlich des akzeptablen Messbereiches unter normalen Betriebsbedingungen. Mit diesen Daten können Sie leichter erkennen, wann Prozessvariablenwerte ungewöhnlich hoch oder niedrig sind, und sie können Ihnen dabei helfen, Anwendungsprobleme besser zu diagnostizieren und zu lösen.

  • Seite 133: Anzeigen Und Bestätigen Von Statusalarmen

    Auswerteelektronikbetrieb • Bei einer Auswerteelektronik ohne Display ist die Status-LED nur sichtbar, wenn der Auswerteelektronik-Gehäusedeckel entfernt wird. VORSICHT! Befindet sich die Auswerteelektronik in einem explosionsgefährdeten Bereich, den Gehäusedeckel nicht entfernen, solange die Einheit mit Spannung versorgt wird. Das Entfernen des Gehäusedeckels kann zu einer Explosion führen, solange die Einheit mit Spannung versorgt wird.
  • Seite 134 Um die folgenden Alarme zu löschen, müssen Sie das Problem beheben, den Alarm bestätigen und anschließend die Auswerteelektronik aus- und wieder einschalten: A001, A002, A010, A011, A012, A013, A018, A019, A022, A023, A024, A025, A028, A029, A031. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 135: Anzeigen Und Bestätigen Von Alarmen Mittels Prolink Ii

    Auswerteelektronikbetrieb • Für alle anderen Alarme: War der Alarm bei der Bestätigung inaktiv, wird er aus der Liste gelöscht. War der Alarm bei der Bestätigung aktiv, wird er von der Liste entfernt, sobald die Alarmbedingung gelöscht ist. 8.3.2 Anzeigen und Bestätigen von Alarmen mittels ProLink II Sie können eine Liste mit allen aktiven oder inaktiven aber unbestätigten Alarmen anzeigen.

  • Seite 136: Alarmdaten Im Auswerteelektronik-Speicher

    Service Tools > Variables > Totalizer Control Überblick Gesamtzähler erfassen die von der Auswerteelektronik seit der letzten Gesamtzählerrücksetzung gemessene Masse und das Volumen. Summenzähler erfassen die von der Auswerteelektronik seit der letzten Summenzählerrücksetzung gemessene Masse und das Volumen. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 137: Starten Und Stoppen Von Gesamt- Und Summenzählern

    Auswerteelektronikbetrieb Hinweis Die Summenzähler können als laufende Summe von Masse und Volumen über mehrere Gesamtzählerrücksetzungen verwendet werden. Starten und Stoppen von Gesamt- und Summenzählern Anzeiger Siehe Starten und Stoppen der Summen- und Gesamtzähler mit dem Display. ProLink II ProLink > Totalizer Control > Start ProLink >...

  • Seite 138: Zähler Zurücksetzen

    Hinweis Wenn ein einzelner Zähler zurückgesetzt wird, werden die Werte der anderen Zähler nicht zurückgesetzt. Gesamtzählerwerte werden nicht zurückgesetzt. 8.6.1 Summenzähler mit dem Bedieninterface zurücksetzen Vorbereitungsverfahren Die Bedieninterface Funktion Summenzähler zurücksetzen muss aktiviert sein. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 139: Gesamtzähler Zurücksetzen

    Auswerteelektronikbetrieb Der Summenzähler, den Sie zurücksetzen möchten, muss als eine Displayvariable konfiguriert sein. Beispiel: • Wenn Sie den Masse Summenzähler zurücksetzen möchten, muss Mass Total als eine Displayvariable konfiguriert sein. • Wenn Sie den Volumen Summenzähler zurücksetzen möchten, muss Volume Total als eine Displayvariable konfiguriert sein.
  • Seite 140 2. Markieren Sie das Kontrollfeld Enable Inventory Totals Reset. 3. Klicken Sie auf Apply. • So aktivieren Sie das Zurücksetzen von Gesamtzählern in ProLink III: 1. Wählen Sie Tools > Options. 2. Wählen Sie Reset Inventories from ProLink III. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 141: Kapitel 9 Messunterstützung

    D3 und D4 Dichtekalibrierung durchführen (nur T-Serie Sensoren) • Durchführen einer Temperaturkalibrierung Optionen für den Messungs-Support Micro Motion bietet verschiedene Support-Verfahren für Messungen, mit denen Sie die Genauigkeit Ihres Durchflussmessers beurteilen und erhalten können. Die folgenden Methoden sind verfügbar: •...

  • Seite 142: Nullpunktkalibrierung Des Durchflussmesssystems Mittels Display

    Beobachten Sie die Werte für Antriebsverstärkung, Temperatur und Dichte. Sind diese stabil, prüfen Sie den Wert Live Zero oder Field Verification Zero. Wenn der Mittelwert nahe bei 0 liegt, muss der Nullpunkt des Durchflussmesssystems nicht kalibriert werden. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 143: Nullpunktkalibrierung Des Durchflussmesssystems Mittels Prolink Ii

    Setzen Sie Zero Time auf einen niedrigeren Wert und wiederholen Sie das Verfahren. • Sollte eine Nullpunktkalibrierung weiterhin nicht möglich sein, wenden Sie sich an Micro Motion. • Wenn das Durchflussmesssystem mit einem zuvor verwendeten Nullpunktwert wieder in Betrieb genommen werden soll: Wiederherstellen des werksseitig eingestellten Nullpunktwertes: OFFLINE MAINT >...
  • Seite 144 Wenn das Fenster Flow Calibration geschlossen wird, kann der vorige Nullpunktwert nicht mehr wiederhergestellt werden. Einschränkung Den werksseitigen Nullpunkt nur dann wiederherstellen, wenn das Durchflussmesssystem als eine Einheit erworben wurde, der Nullpunkt im Werk kalibriert wurde und die Originalteile verwendet werden. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 145: Nullpunktkalibrierung Des Durchflussmesssystems Mittels Handterminal

    Setzen Sie Zero Time auf einen niedrigeren Wert und wiederholen Sie das Verfahren. • Sollte eine Nullpunktkalibrierung weiterhin nicht möglich sein, wenden Sie sich an Micro Motion. • Wenn das Durchflussmesssystem mit einem zuvor verwendeten Nullpunktwert wieder in Betrieb genommen werden soll:...

  • Seite 146: Messsystem Validieren

    Vorgang kann bei manchen Prozessmedien außerdem gefährlich sein. Da das Volumen umgekehrt proportional zur Dichte ist, ist die Berechnung des Gerätefaktors für Volumendurchfluss von dem Gerätefaktor für Dichte eine alternative zur direkten Messung. Anweisungen für diese Methode finden Sie in Abschnitt Abschnitt 9.3.1. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 147: Alternative Methode Für Die Berechnung Des Gerätefaktors Für Volumendurchfluss

    Stellen Sie sicher, dass der berechnete Gerätefaktor zwischen 0,8 und 1,2 liegt (inklusive). Wenn der Gerätefaktor außerhalb dieser Grenzen liegt, setzen Sie sich mit dem Micro Motion Kundenservice in Verbindung. Konfigurieren Sie den Gerätefaktor in der Auswerteelektronik. Beispiel: Gerätefaktor für Massedurchfluss berechnen Das Durchflussmesssystem wird zum ersten Mal installiert und verifiziert.

  • Seite 148: Standard) D1 Und D2 Dichtekalibrierung Durchführen

    Micro Motion Auswerteelektroniken werden werksseitig kalibriert und müssen normalerweise nicht vor Ort kalibriert werden. Führen Sie eine Kalibrierung des Durchflussmessers nur dann durch, wenn dies durch gesetzliche Bestimmungen gefordert wird. Wenden Sie sich an Micro Motion, bevor Sie den Durchflussmesser kalibrieren.

  • Seite 149: Durchführen Einer D1- Und D2-Dichtekalibrierung Mittels Prolink Ii

    Kontrollkästchen nicht markiert ist. Die Funktion LD Optimization wird nur mit großen Sensoren in Kohlenwasserstoffanwendungen verwendet. In einigen Installationen hat nur der Micro Motion Kundendienst Zugriff auf diesen Parameter. Verständigen Sie in diesem Fall Micro Motion, bevor Sie fortfahren. •...

  • Seite 150: D1- Und D2-Dichtekalibrierung Durchführen Mittels Handterminal

    Hierzu wählen Sie Configure > Manual Setup > Measurements > LD Optimization. Die Funktion LD Optimization wird nur mit großen Sensoren in Kohlenwasserstoffanwendungen verwendet. In einigen Installationen hat nur der Micro Motion Kundendienst Zugriff auf diesen Parameter. Verständigen Sie in diesem Fall Micro Motion, bevor Sie fortfahren. ®...
  • Seite 151 Messunterstützung • Die Kalibrierverfahren müssen ohne Unterbrechung in der gezeigten Reihenfolge durchgeführt werden. Stellen Sie sicher, dass Sie das Verfahren ohne Unterbrechungen abschließen können. • Bevor Sie die Kalibrierung durchführen, notieren Sie die aktuellen Kalibrierparameter. Sollte die Kalibrierung fehlschlagen, können die alten Werte zurückgespeichert werden.

  • Seite 152: D3 Und D4 Dichtekalibrierung Durchführen (Nur T-Serie Sensoren)

    Bevor Sie die Kalibrierung durchführen, notieren Sie die aktuellen Kalibrierparameter. Sie können dies tun, in dem Sie die aktuelle Konfiguration als Datei auf dem PC speichern. Sollte die Kalibrierung fehlschlagen, können die alten Werte zurückgespeichert werden. Verfahren Siehe Abbildung 9-3. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 153: Durchführen Einer D3- Oder Einer D3- Und D4-Dichtekalibrierung Mittels Handterminal

    Messunterstützung Abbildung 9-3: D3- oder D3- und D4-Dichtekalibrierung mittels ProLink II Kalibrierung Kalibrierung Absperrventil schliessen, Sensor mit D3 Medium Sensor mit D4 Medium auslaufseitig vom Sensor füllen füllen ProLink Menü > ProLink Menü > Calibration > Calibration > Density cal – Point 3 Density cal –...

  • Seite 154: Durchführen Einer Temperaturkalibrierung

    Calibration in Progress Mitteilung Density Calibration Complete Mitteilung Density Calibration Complete Mitteilung Home Home Fertig Fertig Durchführen einer Temperaturkalibrierung Die Temperaturkalibrierung stellt die Beziehung zwischen der Temperatur der Kalibriermedien und dem vom Sensor erzeugten Signal her. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 155: Durchführen Einer Temperaturkalibrierung Mit Prolink Ii

    Stellen Sie sicher, dass Sie das Verfahren ohne Unterbrechungen abschließen können. Wichtig Wenden Sie sich an Micro Motion, bevor Sie eine Temperaturkalibrierung durchführen. Unter normalen Umständen ist der Temperaturkreis stabil und sollte nicht eingestellt werden müssen. Verfahren Siehe Abbildung 9-5.

  • Seite 156: Kapitel 10 Störungsanalyse Und -Behebung

    Die Status-LED an der Auswerteelektronik gibt an, ob ein Alarm aktiv ist. Wenn ein Alarm aktiv ist, die Alarmliste anzeigen, um die Alarme zu identifizieren und dann die entsprechenden Korrekturmaßnahmen ergreifen, um die Alarmbedingung zu beheben. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 157: Status Alarme

    EEPROM-Fehler (Core- Ein nicht korrigierbarer • Die Spannungsversorgung zum Messsystem Prozessor) Prüfsummenfehler aus-/einschalten. wurde festgestellt. • Wenden Sie sich an Micro Motion. A002 RAM-Fehler (Core-Pro- ROM Prüfsummenfeh- • Die Spannungsversorgung zum Messsystem zessor) ler oder ein RAM Be- aus-/einschalten. reich kann nicht bes- •...
  • Seite 158 • Auf elektrische Kurzschlüsse prüfen. Siehe Abschnitt 10.28. • Die Unversehrtheit der Sensormessrohre prü- fen. • Wenden Sie sich an Micro Motion. A006 Charakterisierung erfor- Kalibrierfaktoren wur- • Prüfen Sie, ob alle Charakterisierungsparame- derlich den nicht eingegeben ter den Daten auf dem Sensor-Tag entspre- und der Sensortyp ist chen.
  • Seite 159 A014 Auswerteelektronikfeh- Viele mögliche Ursa- • Die Spannungsversorgung zum Messsystem chen. aus-/einschalten. • Wenden Sie sich an Micro Motion. A016 Sensor-RTD-Fehler Der berechnete Wider- • Verdrahtung des Sensors prüfen. Siehe standswert des Lei- Abschnitt 10.28.1. tungs-RTDs liegt außer- •...
  • Seite 160 A019 RAM-Fehler (Auswer- • Die Spannungsversorgung zum Messsystem teelektronik) aus-/einschalten. • Wenden Sie sich an Micro Motion. A020 K.wrt f. k. Drchflss Der Durchflusskalibrier- • Prüfen Sie, ob alle Charakterisierungsparame- faktor und/oder K1 ter den Daten auf dem Sensor-Tag entspre- wurden seit der letzten chen.
  • Seite 161 • Prüfen Sie die Prozessbedingungen und führen gebrochen abgeschlossen, wahr- Sie dann den Test erneut durch. scheinlich aufgrund • Wenden Sie sich an Micro Motion. eines manuellen Ab- bruchs. A100 mA-Ausgang 1 gesät- Der berechnete Stro- • Die Einstellungen für Messende (URV) und Mes-...
  • Seite 162 Prüfen Sie, ob der Ausgang im Messkreistest- Modus ist. Sollte das der Fall sein, den Aus- gang lösen. • Abgleich des mA-Ausgangs gegebenenfalls beenden. • Prüfen Sie, ob der Ausgang über die digitale Kommunikation auf einen konstanten Wert eingestellt wurde. ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 163 Sensorsimulation aktiv Simulationsmodus ist • Keine Maßnahme erforderlich. aktiviert. • Sensor-Simulation deaktivieren. A133 EEPROM-Fehler (Dis- Der Digitalanzeiger der • Wenden Sie sich an Micro Motion. play) Auswerteelektronik funktioniert nicht. A141 DDC-Trigger abges- chlossen k.A. Dichte-FD-Kalibrierung • Das Verfahren beenden lassen.

  • Seite 164: Probleme Bei Durchflussmessungen

    • Auf offene oder undichte Ventile oder Dich- tungen prüfen. • Den Sensor auf Montagespannungen prüfen (z. B. Sensor zur Abstützung von Rohrleitun- gen, nicht fluchtende Rohrleitungen). • Wenden Sie sich an Micro Motion. ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 165 Prüfen Sie, ob die Messeinheiten für Ihre An- wendung korrekt konfiguriert sind. • Auf Schwallströmung prüfen. Siehe Prüfen auf Schwallströmung (Zweiphasenströ- mung). • Auf HF-Störungen prüfen. Siehe Prüfung auf hochfrequente Störungen (RFI). • Wenden Sie sich an Micro Motion. Konfigurations- und Bedienungsanleitung...
  • Seite 166 Prüfen Sie, ob die Messeinheiten für Ihre An- wendung korrekt konfiguriert sind. • Auf Schwallströmung prüfen. Siehe Prüfen auf Schwallströmung (Zweiphasenströ- mung). • Auf HF-Störungen prüfen. Siehe Prüfung auf hochfrequente Störungen (RFI). • Wenden Sie sich an Micro Motion. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 167: Probleme Bei Dichtemessungen

    Störungsanalyse und -behebung Tabelle 10-3: Probleme bei Durchflussmessungen und Abhilfemaßnahmen (Fortsetzung) Problem Mögliche Ursachen Empfohlene Maßnahmen Ungenauer Durchfluss • Verdrahtungsproblem • Die Verdrahtung zwischen Sensor und Aus- oder Batchmenge • Ungeeignete Maßeinheit werteelektronik prüfen. Siehe • Falscher Durchflusskalibrierfaktor Prüfen der Verdrahtung vom Sensor zur Aus- •...

  • Seite 168: Probleme Bei Der Temperaturmessung

    Wert auf dem Typenschild des Sensors übereinstimmt. • Siehe Status-Alarme (insbesondere RTD- Fehleralarme). • Externe Temperaturkompensation deakti- vieren. • Temperaturkalibrierung prüfen. • Die Verdrahtung zwischen Sensor und Aus- werteelektronik prüfen. Siehe Abschnitt 10.10. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 169: Probleme Bei Ma-Ausgängen

    Ausgang Störaktion prüfen. • Gleichspannung an den Ausgangsklem- men messen, um zu prüfen, ob der Aus- gang aktiv ist. • Wenden Sie sich an Micro Motion. Messkreistest fehler- • Problem mit der Spannungsversorgung • Die Spannungsversorgung und deren Ver- haft •...
  • Seite 170 Falsche Prozessvariable konfiguriert • Zuordnung der Prozessvariablen zum mA- • LRV und URV sind nicht korrekt gesetzt Ausgang prüfen. • Die Einstellungen für Messende (URV) und Messanfang (LRV) überprüfen. Siehe Prüfen von Messanfang und Messende. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 171: Probleme Beim Frequenzausgang

    Störungsanalyse und -behebung Tabelle 10-6: Probleme bei mA-Ausgängen und empfohlene Maßnahmen (Fortsetzung) Problem Mögliche Ursachen Empfohlene Maßnahmen Korrekter mA-Aus- • mA-Messkreiswiderstand kann zu hoch • Prüfen, ob die Last am mA-Ausgang 1 un- gang bei niedriger eingestellt sein terhalb der max. Last liegt (siehe Installa- Spannung, jedoch ink- tionsanleitung Ihrer Auswerteelektronik).

  • Seite 172: Verwenden Der Sensorsimulation Zur Störungsanalyse Und -Beseitigung

    Hochfahren verhindern. Stellen Sie sicher, dass die Adern der Spannungsversorgung an den richtigen Anschlussklemmen angeschlossen sind. Prüfen Sie, ob die Adern der Spannungsversorgung guten Kontakt haben und nicht über die Isolierung angeklemmt sind. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 173: Prüfen Der Verdrahtung Vom Sensor Zur Auswerteelektronik

    Störungsanalyse und -behebung Kontrollieren Sie die Spannungsangabe auf dem Schild an der Innenseite des Anschlussraums für die Feldverdrahtung. Die Spannung für die Auswerteelektronik muss mit der auf dem Typenschild übereinstimmen. Erneut Spannung an der Auswerteelektronik anlegen. VORSICHT! Wenn die Auswerteelektronik in einer explosionsgefährdeten Umgebung installiert ist, nicht erneut Spannung bei entferntem Gehäuse anlegen.

  • Seite 174: Messkreistests Durchführen

    Drücken Sie an der Auswerteelektronik die Taste Select. Testen Sie den oder die Frequenzausgänge. a. Wählen Sie OFFLINE MAINT > SIM > FO SIM, und legen Sie den Frequenzausgangswert fest. Der Frequenzausgang kann auf 1, 10 oder 15 kHz gesetzt werden. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 175: Nachbereitungsverfahren

    Störungsanalyse und -behebung Anmerkung Ist eine eichamtliche Anwendung (Weights & Measures) auf der Auswerteelektronik aktiviert, ist es nicht möglich, einen Messkreistest des Frequenzausgangs durchzuführen. Dies trifft auch zu, wenn die Auswerteelektronik im ungesicherten Modus betrieben wird. Punkte durchlaufen das Display, während der Ausgang fixiert wird. b.

  • Seite 176: Messkreistests Durchführen Mittels Prolink Ii

    Klicken Sie auf Fix Frequency. d. Lesen Sie das Frequenzsignal am empfangenden Gerät ab und vergleichen dieses mit dem Ausgang der Auswerteelektronik. e. Klicken Sie auf UnFix Freq. Testen Sie den oder die Binärausgänge. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 177: Messkreistest Durchführen Mittels Handterminal

    Störungsanalyse und -behebung a. Wählen Sie ProLink > Test > Fix Discrete Output. b. Wählen Sie On. c. Prüfen Sie das Signal am empfangenden Gerät. d. Wählen Sie Off. e. Prüfen Sie das Signal am empfangenden Gerät. f. Klicken Sie auf UnFix. Testen Sie den Binäreingang.
  • Seite 178 Wählen Sie Off. b. Prüfen Sie das Signal am empfangenden Gerät. c. Drücken Sie OK. d. Wählen Sie On. e. Prüfen Sie das Signal am empfangenden Gerät. f. Drücken Sie OK. g. Wählen Sie End. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 179: Ma Ausgänge Abgleichen

    Ausgang am empfangenden Gerät abgerufen wird. Stellen Sie die Verbindung wieder her, um mit dem Abgleich fortzufahren. Prüfen Sie die Abgleichswerte und wenden Sie sich an den Micro Motion Kundenservice, wenn ein Wert kleiner als −200 Mikroampere oder größer als +200 Mikroampere ist.

  • Seite 180: Abgleichen Der Ma Ausgänge Mittels Handterminal

    Wählen Sie Service Tools > Maintenance > Routine Maintenance > Trim mA output 2. Folgen Sie den Anweisungen der geführten Methode. Prüfen Sie die Abgleichswerte und wenden Sie sich an den Micro Motion Kundenservice, wenn ein Wert kleiner als −200 Mikroampere oder größer als +200 Mikroampere ist.

  • Seite 181: Prüfen Der Hart Adresse Und Des Messkreis Strommodus

    Schließen Sie ein Handterminal direkt über den Widerstand an und versuchen Sie, eine Kommunikation herzustellen (Abfrage). Wenn keine Kommunikation mit der Auswerteelektronik hergestellt werden kann, muss die Auswerteelektronik ggf. gewartet werden. Kontaktieren Sie Micro Motion. 10.15 Prüfen der HART Adresse und des Messkreis...

  • Seite 182: Prüfen Von Messanfang Und Messende

    Abgeschirmte Kabel für den Frequenz- bzw. Binärausgang verwenden. Kabelschirm am Ausgangsgerät auflegen. Ist dies nicht möglich, den Schirm an der Kabelverschraubung oder der Kabelschutzrohrverschraubung auflegen. Den Schirm nicht im Inneren des Anschlussraumes auflegen. Ein 360° Schirmabschluss ist nicht erforderlich. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 183: Frequenzausgang Max. Impulsbreite Prüfen

    Störungsanalyse und -behebung 10.20 Frequenzausgang max. Impulsbreite prüfen Wenn die Frequenzausgang max. Impulsbreite falsch eingestellt ist, kann der Frequenzausgang einen falschen Wert ausgeben. Prüfen Sie die Konfiguration der Frequenzausgang max. Impulsbreite. Für die meisten Anwendungen ist der für Frequenzausgang max. Impulsbreite voreingestellte Wert geeignet.

  • Seite 184: Prüfen Der Abschaltungen

    Abschaltungen kann zu unerwarteten Ergebnissen führen. Verfahren Die Konfiguration der Abschaltungen überprüfen. Hinweis Bei typischen Anwendungen empfiehlt Micro Motion, Mass Flow Cutoff auf den Nullpunktstabilitätswert des Sensors multipliziert mit 10 einzustellen. Nullpunktstabilitätswerte sind im Produktdatenblatt des Sensors zu finden. 10.25 Prüfen auf Schwallströmung...

  • Seite 185: Übermäßige (Gesättigte) Antriebsverstärkung

    • Der Sensor muss möglicherweise neu ausgerichtet werden. Weitere Informationen bzgl. der Sensorausrichtung sind im Installationshandbuch zu finden. Störung in Antriebsplatine oder Kontaktieren Sie Micro Motion. Modul Messrohr verbogen Aufnehmerspannungen prüfen (siehe Aufnehmerspannung prüfen). Ist eine der Spannungen fast null (aber keine null), sind die Messrohre möglicherweise verbogen.

  • Seite 186: Daten Der Antriebsverstärkung Sammeln

    • Befindet sich einlaufseitig vor dem Sensor eine Pumpe, den Abstand zwischen Pumpe und Sensor vergrößern. • Der Sensor muss möglicherweise neu ausgerichtet werden. Weitere Informationen bzgl. der Sensorausrichtung sind im Installationshandbuch zu finden. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 187: Aufnehmer Spannungsdaten Sammeln

    Störungsanalyse und -behebung Tabelle 10-10: Mögliche Ursachen und empfohlene Maßnahmen für eine niedrige Aufnehmerspannung (Fortsetzung) Mögliche Ursache Empfohlene Maßnahmen Fehlerhafte Verdrahtung zwi- Verdrahtung zwischen Sensor und Auswerteelektronik prüfen. schen Sensor und Auswertee- lektronik Der Durchfluss befindet sich Stellen Sie sicher, dass der Durchfluss nicht außerhalb des Sen- außerhalb der Sensorgrenz- sor-Messbereichs liegt.

  • Seite 188: Prüfen Der Sensorspulen

    Fehlerhaftes Kabel Das Kabel austauschen. Unsachgemäße Kabelanschlüsse Kabelanschlüsse in der Sensor Anschlussdose prüfen. Das Micro Motion Dokument mit dem Titel Kabelvorbereitung und Installationsanleitung für 9-adrige Durchfluss-Messsysteme kann hierbei möglicherweise hilfreich sein. 10.28.1 Prüfen der Sensorspulen Das Prüfen der Sensorspulen kann elektrische Kurzschlüsse identifizieren.
  • Seite 189 Anmerkung Der feste Widerstand des CMF400 betrifft nur bestimmte Versionen vom CMF400. Weiteren Informationen erhalten Sie von Micro Motion. Es dürfen keine offenen Messkreise, d. h. unendliche Widerstandsmesswerte auftreten. Der Messwerte für den linken und den rechten Aufnehmer sollten gleich sein bzw.
  • Seite 190 Zum normalen Betrieb zurückkehren: Anschlussklemmenblöcke wieder in die Anschlussplatine einsetzen. Montieren Sie den Auswerteelektronik Gehäusedeckel wieder. Deckel der Anschlussdose am Sensor wieder anbringen. Wichtig Bei der Montage der Durchfluss-Messsystem Komponenten sicherstellen, dass die O-Ringe eingefettet werden. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 191: Anhang A Verwendung Desdisplays Der Auswerteelektronik

    Verwendung desDisplays der Auswerteelektronik Anhang A Verwendung desDisplays der Auswerteelektronik In diesem Anhang behandelte Themen: • Komponenten des Auswerteelektronik-Bedieninterfaces • Verwenden der optischen Schalter • Zugreifen auf und Verwenden des Display-Menüsystems • Displaycodes für Prozessvariablen • Codes und Abkürzungen des Displaymenüs •...
  • Seite 192 HART Schalter Sicherheit Nicht verwendet Anzeige für optischen Schalter Scroll (Blättern) Optischer Schalter Scroll (Blättern) HART Clips Nicht verwendet Service Port Clips Optischer Schalter Select (Auswählen) Anzeige für optischen Schalter Select (Auswählen) Maßeinheit Status-LED Aktueller Wert ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 193: Verwenden Der Optischen Schalter

    Verwendung desDisplays der Auswerteelektronik Abbildung A-2: Auswerteelektronik-Bedieninterface ohne Display Taste „Zero“ (Nullpunkteinstellung) HART Schalter Sicherheit Nicht verwendet HART Clips Service Port Clips Status-LED Verwenden der optischen Schalter Mit den optischen Schaltern auf dem Bedieninterface der Auswerteelektronik kann das Display der Auswerteelektronik gesteuert werden. Die Auswerteelektronik verfügt über zwei optische Schalter: Scroll (Blättern) und Select (Auswählen).

  • Seite 194: Zugreifen Auf Und Verwenden Des Display-Menüsystems

    Dieses Vorgehen für das zweite, dritte und vierte Zeichen wiederholen. Hinweis Wenn der korrekte Wert für Off-Line Password (Offline-Passwort) nicht bekannt ist, 30 Sekunden warten. Der Passwort-Bildschirm wird automatisch ausgeblendet und der vorherige Bildschirm angezeigt. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 195: Eingeben Eines Fließkommawertes Über Das Display

    Verwendung desDisplays der Auswerteelektronik Wenn Scroll (Blättern) auf dem Display blinkt, den optischen Schalter Scroll (Blättern) aktivieren, danach Select (Auswählen) und dann noch einmal den optischen Schalter Scroll (Blättern) aktivieren. Hinweise auf dem Display führen durch diese Tastenfolge. Die Tastenfolge Scroll- Select-Scroll schützt gegen unbeabsichtigte Aktivierung des Offline-Menüs.
  • Seite 196 Scroll (Blättern) und Select (Auswählen) gleichzeitig aktivieren und gedrückt halten, bis sich die Anzeige ändert. Wenn der angezeigte Wert derselbe wie der im Speicher der Auswerteelektronik befindliche Wert ist, wird der vorherige Bildschirm angezeigt. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 197: Eingeben Eines Fließkommawertes In Exponentialschreibweise

    Verwendung desDisplays der Auswerteelektronik Wenn der angezeigte Wert nicht derselbe wie der im Speicher der Auswerteelektronik befindliche Wert ist, blinkt SAVE/YES? (SPEICHERN/JA?) auf dem Display. Scroll (Blättern) aktivieren. Eingeben eines Fließkommawertes in Exponentialschreibweise Die Exponentialschreibweise wird zur Eingabe von Werten verwendet, die entweder größer als 99999999 oder kleiner als −9999999 sind.

  • Seite 198: Displaycodes Für Prozessvariablen

    Durchschnittstemperatur BRD_T Platinentemperatur CONC Konzentration DRIVE% Antriebsverstärkung EXT_P Externer Druck EXT_T Externe Temperatur Feldverifizierungsnullpunkt Nur für Anwendungen im eichge- nauen Verkehr GSV F Gas-Standardvolumendurchfluss GSV I Gas-Standardvolumen-Gesamtzähler GSV T Gas-Standardvolumen-Summenzähler LPO_A Amplitude linke Aufnehmerspule ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 199: Codes Und Abkürzungen Des Displaymenüs

    Verwendung desDisplays der Auswerteelektronik Tabelle A-2: Displaycodes für Prozessvariablen (Fortsetzung) Code Definition Kommentar oder Referenz LVOLI Volumen-Gesamtzähler LZERO Nullpunktdurchfluss MASSI Masse-Gesamtzähler MTR_T Gehäusetemperatur (nur Sensoren der T-Serie) NET M Netto-Massedurchfluss Anwendung nur zur Konzentration- smessung NET V Netto-Volumendurchfluss Anwendung nur zur Konzentration- smessung NETMI Nettomasse-Gesamtzähler...
  • Seite 200 Zugriff auf das Offline-Menü vom Dis- play ENABLE PASSW Passwort aktivieren Aktivieren oder Deaktivieren des Pass- wortschutzes für Displayfunktionen ENABLE RESET „Zähler zurücksetzen“ aktivieren Aktivieren oder Deaktivieren der Funk- tion „Zähler zurücksetzen“ vom Bedie- ninterface ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 201 Verwendung desDisplays der Auswerteelektronik Tabelle A-3: Codes und Abkürzungen des Displaymenüs (Fortsetzung) Code oder Ab- kürzung Definition Kommentar oder Hinweis ENABLE START „Zähler starten“ aktivieren Aktivieren oder Deaktivieren der Funk- tion „Zähler Start/Stopp“ vom Bedie- ninterface EVNT1 Ereignis 1 Nur mithilfe des Basis-Ereignismodells konfigurierte Ereignisse EVNT2 Ereignis 2...

  • Seite 202: Menüstrukturen Für Das Auswerteelektronik-Display

    Spezial Quelle Variablenzuordnung TEMP, TEMPR Temperatur UNT/P Einheiten/Impuls VAR 1 Displayvariable 1 Version VERFY Prüfung VFLOW Volumendurchfluss Volumen, Volumendurchfluss WRPRO Schreibschutz XMTR Auswerteelektronik Menüstrukturen für das Auswerteelektronik- Display Abbildung A-3: Offline-Menü – Oberste Ebene ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 203 Verwendung desDisplays der Auswerteelektronik Abbildung A-4: Offline-Menü – Versionsinformationen Konfigurations- und Bedienungsanleitung...
  • Seite 204 Verwendung desDisplays der Auswerteelektronik Abbildung A-5: Offline-Menü – Konfiguration: Einheiten und E/A ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 205 Verwendung desDisplays der Auswerteelektronik Abbildung A-6: Offline-Menü – Konfiguration: Gerätefaktoren, Volumen Konfigurations- und Bedienungsanleitung...
  • Seite 206 Verwendung desDisplays der Auswerteelektronik Abbildung A-7: Offline-Menü – Konfiguration: Display ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 207 Verwendung desDisplays der Auswerteelektronik Abbildung A-8: Offline-Menü – Simulation (Messkreistest) Konfigurations- und Bedienungsanleitung...
  • Seite 208 Verwendung desDisplays der Auswerteelektronik Abbildung A-9: Offline-Menü – Simulation: Messkreistest (Fortsetzung) ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 209: Offline-Menü - Nullpunkteinstellung

    Verwendung desDisplays der Auswerteelektronik Abbildung A-10: Offline-Menü – Nullpunkteinstellung Konfigurations- und Bedienungsanleitung...

  • Seite 210: Anhang B Verwendungprolink Ii Mit Der Auswerteelektronik

    Menüstruktur für ProLink II Grundlegende Informationen über das ProLink II ProLink II ist ein Softwaretool von Micro Motion. Es läuft auf Windows und ermöglicht den Zugriff auf alle Daten und Funktionen der Auswerteelektronik. ProLink II Anforderungen Zur Installation von ProLink II brauchen Sie: •...

  • Seite 211: Verbinden Mit Prolink Ii

    Diese Funktionen werden in der ProLink II Betriebsanleitung beschrieben. Sie werden nicht im aktuellen Handbuch beschrieben. ProLink II Meldungen Wenn Sie ProLink II mit einer Micro Motion Auswerteelektronik verwenden, sehen Sie eine Reihe von Meldungen und Hinweisen. Diese Betriebsanleitung beschreibt nicht alle dieser Meldungen und Hinweise.

  • Seite 212: Herstellen Einer Service Port-Verbindung

    Die Adern des Signalkonverters an die Clips auf der Vorderseite der Auswerteelektronik (RS-485/A and RS-485/B) anschließen. Hinweis Normalerweise, jedoch nicht immer, ist die schwarze Ader der Anschluss für RS-485/A und die rote Ader für RS-485/B. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 213: Herstellen Einer Hart/Bell 202 Verbindung

    VerwendungProLink II mit der Auswerteelektronik Abbildung B-1: Anschluss an Service Port A. PC B. 25 auf 9-poliger Adapter, falls erforderlich; oder RS-232 auf USB-Adapter, falls erforderlich C. Signalkonverter D. Auswerteelektronik mit entferntem Gehäusedeckel Anmerkung Diese Abbildung zeigt einen seriellen Port Anschluss. USB Anschlüsse werden ebenfalls unterstützt. Starten Sie ProLink II.
  • Seite 214 Ader dabei an welche Anschlussklemme angeschlossen wird. b. Widerstände nach Bedarf hinzufügen. Wichtig HART/Bell 202 Verbindungen erfordern einen Spannungsabfall von 1 VDC. Um dies zu erreichen, einen Widerstand von 250-600 Ω zu der Verbindung hinzufügen. ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 215 VerwendungProLink II mit der Auswerteelektronik Abbildung B-2: Anschluss an HART Clips A. PC B. Signalkonverter Ω C. Widerstand 250-600 D. Auswerteelektronik Anmerkung Diese Abbildung zeigt einen seriellen Port Anschluss. USB Anschlüsse werden ebenfalls unterstützt. Anschluss von einem Punkt im lokalen HART Messkreis: a.
  • Seite 216 Die Adern des Signalkonverters an einen beliebigen Punkt im Netzwerk anschließen. b. Widerstände nach Bedarf hinzufügen. Wichtig HART/Bell 202 Verbindungen erfordern einen Spannungsabfall von 1 VDC. Um dies zu erreichen, einen Widerstand von 250-600 Ω zu der Verbindung hinzufügen. ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 217 VerwendungProLink II mit der Auswerteelektronik Abbildung B-4: Anschluss über Multidrop-Netzwerk A. Signalkonverter Ω B. Widerstand 250-600 C. Geräte im Netzwerk D. Master Gerät Starten Sie ProLink II. Connection > Connect to Device auswählen. Protocol auf HART Bell 202 setzen. Hinweis HART/Bell 202 Anschlüsse verwenden Standard-Anschlussparameter.

  • Seite 218: Herstellen Einer Hart/Rs-485 Verbindung

    Signalkonverter an den seriellen Port oder USB Port des PCs anschließen. Direkter Anschluss an die Anschlussklemmen der Auswerteelektronik: a. Den Gehäusedeckel der Auswerteelektronik entfernen, um auf die RS-485- Anschlussklemmen zuzugreifen. b. Die Adern des Signalkonverters an die Anschlussklemmen 26 (RS-485/A) und 27 (RS-485/B) anschließen. ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 219 VerwendungProLink II mit der Auswerteelektronik Abbildung B-5: Anschluss an Anschlussklemmen der Auswerteelektronik A. PC B. 25 auf 9-poliger Adapter, falls erforderlich; oder RS-232 auf USB-Adapter, falls erforderlich C. Signalkonverter D. Auswerteelektronik mit entferntem Gehäusedeckel Anmerkung Diese Abbildung zeigt einen seriellen Port Anschluss. USB Anschlüsse werden ebenfalls unterstützt. Anschluss über ein RS-485-Netzwerk: a.
  • Seite 220 Den Wert des COM Port auf den Wert des PC COM-Ports einstellen, der für diese Verbindung verwendet wird. Master entsprechend einstellen. Option Beschreibung Sekundär Diese Einstellung verwenden, wenn ein anderer HART Host, wie ein Prozessleit- system, im Netzwerk vorhanden ist. ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 221: Herstellen Einer Modbus/Rs-485 Verbindung

    VerwendungProLink II mit der Auswerteelektronik Option Beschreibung Primär Diese Einstellung verwenden, wenn kein anderer Host im Netzwerk vorhanden ist. Handterminal ist kein Host. Klicken Sie auf Connect. Wenn eine Fehlermeldung erscheint: Benötigen Sie Hilfe? • Die HART Adresse der Auswerteelektronik überprüfen. •...
  • Seite 222 Anmerkung Diese Abbildung zeigt einen seriellen Port Anschluss. USB Anschlüsse werden ebenfalls unterstützt. Anschluss über ein RS-485-Netzwerk: a. Die Adern des Signalkonverters an einen beliebigen Punkt im Netzwerk anschließen. b. Widerstände nach Bedarf hinzufügen. ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 223 VerwendungProLink II mit der Auswerteelektronik Abbildung B-8: Anschluss über Netzwerk A. PC B. 25 auf 9-poliger Adapter, falls erforderlich C. Signalkonverter Ω , 1/2 W an beiden Segmentenden, falls erforderlich D. Widerstände 120 E. Prozessleitsystem oder SPS F. Auswerteelektronik mit entferntem Gehäusedeckel Anmerkung Diese Abbildung zeigt einen seriellen Port Anschluss.

  • Seite 224: Menüstruktur Für Prolink Ii

    Quelle Abschlusswiderstände mit 120 Ω und ½ W parallel zum Ausgang an beiden Enden des Kommunikationsegments installieren. • Sicherstellen, dass keine gleichzeitige Modbus-Kommunikation mit der Auswerteelektronik besteht. Menüstruktur für ProLink II Abbildung B-9: Hauptmenü ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 225: Konfigurationsmenü

    VerwendungProLink II mit der Auswerteelektronik Abbildung B-10: Konfigurationsmenü Konfigurations- und Bedienungsanleitung...
  • Seite 226 VerwendungProLink II mit der Auswerteelektronik Abbildung B-11: Konfigurationsmenü (Fortsetzung) ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 227 VerwendungProLink II mit der Auswerteelektronik Abbildung B-12: Konfigurationsmenü (Fortsetzung) Konfigurations- und Bedienungsanleitung...

  • Seite 228: Anhang C Verwendung Derhandterminal Mit Der Auswerteelektronik

    DD v1. Auf dem Handterminal Handterminal installierte Gerätebeschreibungen anzeigen: Im HART-Anwendungsmenü klicken Sie auf Utility > Available Device Descriptions. Wählen Sie Micro Motion aus der Liste der Hersteller und gehen Sie anschließend zur Liste der installierten Gerätebeschreibungen. ® Micro Motion...

  • Seite 229: Verbinden Mit Handterminal

    Verwendung derHandterminal mit der Auswerteelektronik Wenn Micro Motion nicht aufgeführt ist oder Sie die erforderliche Gerätebeschreibung nicht sehen, verwenden Sie das Handterminal Easy Upgrade Programm, um die Geräteschreibung zu installieren, oder wenden Sie sich an Micro Motion. Handterminal Menü und Meldungen Viele der Menüs in dieser Betriebsanleitung beginnen mit dem Online-Menü.
  • Seite 230 Um eine Verbindung mit einem Punkt im lokalen HART Messkreis herzustellen, die Adern von Handterminal an jeden beliebigen Punkt im Messkreis anschließen und nach Bedarf Widerstände hinzufügen. Handterminal muss über einen Widerstand von 250-600 Ω angeschlossen werden. ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 231 Verwendung derHandterminal mit der Auswerteelektronik Abbildung C-2: Handterminal Anschluss an lokalen HART Messkreis A. Handterminal Ω B. Widerstand 250-600 C. Anschlussklemmen der Auswerteelektronik Um eine Verbindung zu einem Punkt im HART Multidrop-Netzwerk herzustellen, die Adern von Handterminal an jeden beliebigen Punkt im Netzwerk anschließen. Abbildung C-3: Handterminal Anschluss an ein Multidrop-Netzwerk A.

  • Seite 232: Menüstruktur Für Das Handterminal

    Konfigurations-, Wartungs- und Fehlerbehebungsmaßnahmen werden über das Menü Online ausgeführt. Hinweis Es werden möglicherweise Meldungen bezüglich DD oder aktiven Alarmen angezeigt. Durch Betätigen der entsprechenden Tasten die Meldung ignorieren und fortfahren. Menüstruktur für das Handterminal Abbildung C-4: Online-Menü ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 233 Verwendung derHandterminal mit der Auswerteelektronik Abbildung C-5: Übersichtsmenü Abbildung C-6: Konfigurationsmenü: Höchste Ebene Konfigurations- und Bedienungsanleitung...
  • Seite 234 Verwendung derHandterminal mit der Auswerteelektronik Abbildung C-7: Konfigurationsmenü: Manuelle Einstellungen: Charakterisieren ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 235 Verwendung derHandterminal mit der Auswerteelektronik Abbildung C-8: Konfigurationsmenü: Manuelle Einstellungen: Messungen Abbildung C-9: Konfigurationsmenü: Manuelle Einstellungen: Display Konfigurations- und Bedienungsanleitung...
  • Seite 236 Verwendung derHandterminal mit der Auswerteelektronik Abbildung C-10: Konfigurationsmenü: Manuelle Einstellungen: Eingänge/Ausgänge ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 237 Verwendung derHandterminal mit der Auswerteelektronik Abbildung C-11: Konfigurationsmenü: Manuelle Einstellungen: Eingänge/Ausgänge (Fortsetzung) Konfigurations- und Bedienungsanleitung...
  • Seite 238 Verwendung derHandterminal mit der Auswerteelektronik Abbildung C-12: Konfigurationsmenü: Alarmeinrichtung Abbildung C-13: Service Tools Menü: Höchste Ebene ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 239 Verwendung derHandterminal mit der Auswerteelektronik Abbildung C-14: Service Tools Menü: Variablen Konfigurations- und Bedienungsanleitung...
  • Seite 240 Verwendung derHandterminal mit der Auswerteelektronik Abbildung C-15: Service Tools Menü: Wartung Abbildung C-16: Service Tools Menü: Simulation ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 241: Anhang D Voreingestellte Werte Und Bereiche

    0,0 – 60,0 s Vom Anwender eingegebener Wert, korrigiert auf den nächst niedrigeren vorkonfigurierten Wert in der Liste. Für Gasanwen- dungen empfiehlt Micro Motion einen Mindestwert von 2,56. Durchflusskalibrierfaktor 1.00005.13 Bei Sensoren der T_Serie reprä- sentiert dieser Wert den ver- knüpften FCF- und FT-Faktor.
  • Seite 242 Temperatureinheiten Grad C Temperaturkalibrierfaktor 1.00000T0.00 Druck Druckeinheiten Durchflussfaktor Dichtefaktor Kalibrierter Druck Sensor der T- 0 g/cm Serie 0 g/cm 0 µs 0 µs DFQ1 DFQ2 Spezialeinheit- Basis-Masseeinheit Basis-Massezeit Massedurchfluss-Umrechnungs- faktor Basis-Volumeneinheit Basis-Volumenzeit Volumendurchfluss-Umrech- nungsfaktor ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 243 Voreingestellte Werte und Bereiche Tabelle D-1: Voreingestellte Werte und Bereiche der Auswerteelektronik (Fortsetzung) Parameter Standard Bereich Bemerkungen Variablen- Primärvariable Massedurch- zuordnung fluss Sekundärvariable Dichte Tertiärvariable Massedurch- fluss Quartiärvariable Volumen- durchfluss mA-Ausgang 1 Primärvariable Massedurch- fluss Messanfang -200,00000 g/s Messende 200,00000 g/s Analogausgangsabschaltung 0,00000 g/s AO (Analogausgang) zusätzliche...
  • Seite 244 Externe Temperatur Externer Druck 100,000 psi Frequenzaus- Tertiärvariable Massedurch- gang fluss Frequenzfaktor 1.000,00 Hz 0,001 – 10.000 Durchflussfaktor 1000 kg/min Frequenz-Impulsbreite 277,0 ms 0 oder 0,5 – 277,5 ms Skaliermethode Frequenz = Durchfluss Frequenz-Fehlermaßnahme Herunterskalie- ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 245 Voreingestellte Werte und Bereiche Tabelle D-1: Voreingestellte Werte und Bereiche der Auswerteelektronik (Fortsetzung) Parameter Standard Bereich Bemerkungen Frequenz-Störpegel – Herauf- 15.000 Hz 10,0 – 15.000 skalieren Frequenzausgangs-Polarität Active high Zuletzt gemessener Wert vor 0,0 s 0,0 – 60,0 s Timeout Binärausgang Quelle Fließrichtung...
  • Seite 246 Standard Bereich Bemerkungen Display alle Alarme bestätigen Aktiviert Offline-Passwort 1234 Auto Scroll Rate 10 s Digitale Kom- Fehlermaßnahme Keine munikation Fehler-Timeout 0,0 – 60,0 s Modbus-Adresse Modbus ASCII Unterstützung Aktiviert Fließkomma Byte Anweisung 3–4–1–2 ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 247: Anhang E Auswerteelektronik-Komponenten Und Installationsverdrahtungs

    Auswerteelektroniken, Ventile oder Hosts. VORSICHT! Weitere Informationen zu allen Sicherheits- und Verdrahtungsinformationen für die Auswerteelektronik 9739 MVD finden Sie unter Micro Motion9739 MVD Auswerteelektronik: Installationsanleitung . Sie sind verantwortlich für die Einhaltung aller in der Installationsanleitung der Auswerteelektronik beschriebenen Sicherheits-und Verdrahtungsanweisungen, einschließlich jeglichen zusätzlichen dem Standort...
  • Seite 248 Messrohrperiodenausgang RS-485 E/A (A+): gemeinsam mit Service Port A auf dem Bedieninterface RS-485 E/A (B–): gemeinsam mit Service Port B auf dem Bedieninterface DC-Spannungsversorgung für Druck- oder DP-Auswerteelektronik mA-Eingang von der Druck- oder DP-Auswerteelektronik ® Micro Motion Auswerteelektronik 9739 MVD...

  • Seite 249: Index

    Index Index Konfiguration mit Handterminal Abfrage mit ProLink II Druck Standardmatrizen mit Handterminal Übersicht mit ProLink II Anwendung Mineralölmessung Temperatur API-Referenztabellen Anwendung Konzentrationsmessung Konfiguration mit Handterminal mit Handterminal mit ProLink II mit ProLink II Anwendung Mineralölmessung Übersicht mit Handterminal API, siehe Anwendung Mineralölmessung mit ProLink II Aufnehmer Abgeleitete Größe, siehe Anwendung...
  • Seite 250 Wirkung auf Volumendurchflussmessung Komponenten Konfiguration Konfigurieren der Sicherheit Messeinheiten Alarm-Kennwort Konfiguration Offline-Kennwort Optionen Zugriff auf Alarm-Menü Schwallströmung Zugriff auf Offline-Menü Konfiguration Menücodes Störungsanalyse und -beseitigung Menüstrukturen Verhalten der Auswerteelektronik Optische Schalter Störungsanalyse und -beseitigung Prozessvariablencodes Systemfaktor ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 251 Index Status LED-Zustände frequency outputs Zugriff auf das Menüsystem configuring Dokumentation Fault Action Druckkompensation configuring Druckmesseinheiten options Optionen maximum pulse width Konfiguration polarity mit Handterminal configuring mit ProLink II options Übersicht process variable Durchflussdämpfung configuring Konfiguration scaling method Wechselwirkung mit zusätzlicher Dämpfung configuring Wirkung auf Volumendurchflussmessung Frequency = Flow...
  • Seite 252 Verwendung von ProLink II Messkreistest unter Verwendung von ProLink III unter Verwendung des Displays Kundenservice unter Verwendung des Handterminals Kontakt unter Verwendung von ProLink II Kurve, siehe Anwendung Konzentrationsmessung Kurzschlüsse Störungsanalyse und -beseitigung ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 253 Index Massedurchflussmessung Abschaltung Null Konfiguration Null-Werkseinstellung wiederherstellen Wechselwirkung mit AO-Abschaltung unter Verwendung des Handterminals Wirkung auf Volumendurchflussmessung unter Verwendung von ProLink II Durchflussdämpfung Prozedur Konfiguration unter Verwendung des Handterminals Messeinheiten unter Verwendung von ProLink II Konfiguration Verifizierung Optionen unter Verwendung von ProLink II Störungsanalyse und -beseitigung Vorherige Null wiederherstellen Massendurchflussmessung...
  • Seite 254 Aktion ausführen Definition Aktivieren der Displayfunktion Spezial-Messeinheiten Systemfaktoren, siehe Systemvalidierung Massedurchfluss Systemvalidierung Volumendurchfluss alternative Methode für Volumenstrom Spezialmesseinheiten Definition Standard-Gasvolumendurchfluss Standardmethode Sprache Systemverifizierung, siehe Smart Systemverifizierung für Display Standard-Gasvolumendurchflussmessung Abschaltung Konfiguration Wechselwirkung mit AO-Abschaltung ® Micro Motion Auswerteelektronik 9739 MVD...
  • Seite 255 Index Sensorverdrahtung Störungsanalyse und -beseitigung temperature (external) Verdrahtung der Stromversorgung mA input Störungsanalyse und -beseitigung polling Verdrahtung der Stromversorgung Temperaturkalibrierung, siehe Kalibrierung, Temperatur Störungsanalyse und -beseitigung Temperaturmessung Volumendurchflussmessung Dämpfung Abschaltung Konfiguration Konfiguration Wirkung auf Prozessmessung Wechselwirkung mit AO-Abschaltung Konfiguration Konfiguration Messeinheiten Messeinheiten Konfiguration...
  • Seite 256 2012 Micro Motion, Inc. Alle Rechte vorbehalten. Industriezentrum NÖ Süd Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Straße 2a, Objekt M29 Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD 2351 Wr. Neudorf Direct Connect sind Marken eines der Emerson Process Österreich Management Unternehmen.
