Micro Motion 7835 Installationsanleitung
Flüssigkeits-dichtemesssystems
Verwandte Anleitungen für Micro Motion 7835
Inhaltszusammenfassung für Micro Motion 7835

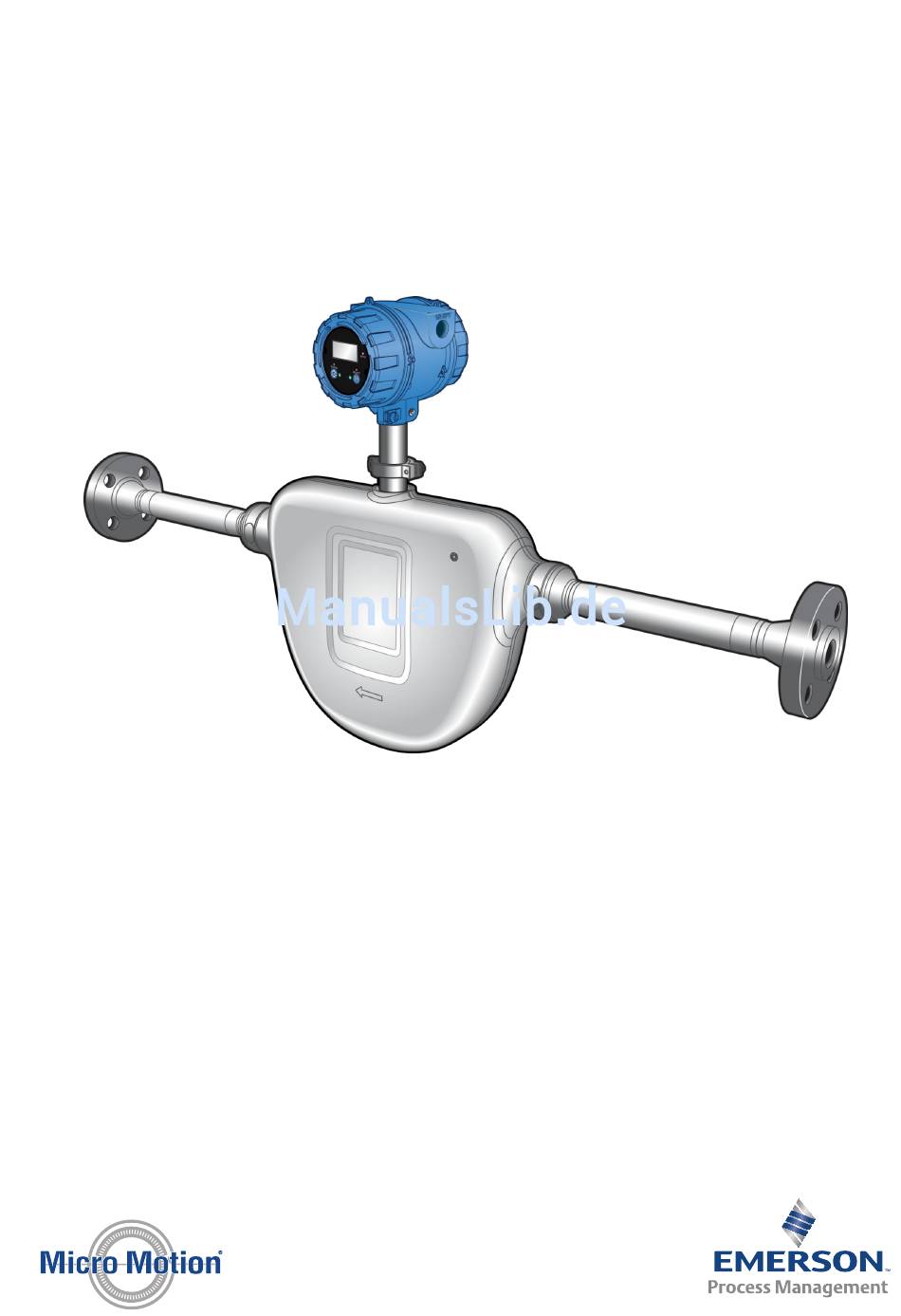

- Seite 1 Installationsanleitung MMI-20021000, Rev AB Januar 2014 ® Micro Motion Kompaktes Dichtemesssystem (CDM) Einbau anstelle eines 7835/7845 Flüssigkeits-Dichtemesssystems...
- Seite 2 Sicherheitshinweise und Zulassungsinformationen Dieses Micro Motion Produkt entspricht allen zutreffenden europäischen Richtlinien, sofern es entsprechend den Anweisungen in dieser Betriebsanleitung installiert ist. Siehe CE-Konformitätserklärung für Richtlinien, die dieses Produkt betreffen. Die EG- Konformitätserklärung mit allen zutreffenden europäischen Richtlinien sowie die kompletten ATEX-Installationszeichnungen und Anweisungen sind im Internet unter www.micromotion.com...
-
Seite 3: Inhaltsverzeichnis
Anforderungen an den Freiraum ...................... 7 Messsystem überprüfen (vor der Installation) .................. 8 Kapitel 2 Ausbau eines 7835/7845 Messsystems ................11 Verdrahtung des 7835/7845 Messsystems trennen ............... 11 Messsystem aus der Rohrleitung ausbauen ..................12 Kapitel 3 Montage ..........................15 Messsystem montieren ........................15 Elektronik auf dem Messsystem drehen (optional) .................16... - Seite 4 Inhalt Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845...
-
Seite 5: Kapitel 1 Planung
• Messsystem überprüfen (vor der Installation) Überblick über die Nachrüstung Nachfolgend finden Sie einen Überblick über den Austausch eines Micro Motion 7835/7845 Flüssigkeits-Dichtemesssystems durch ein kompaktes Dichtemesssystem (CDM). Wir empfehlen, diese Informationen gründlich durchzulesen, bevor Sie mit der Nachrüstung beginnen. -
Seite 6: Bevorzugte Handhabung
Auswerteelektronik. Für die Verdrahtung von Messsystem und Auswerteelektronik die max. Kabellängen beachten. Der empfohlene maximale Abstand zwischen den beiden Geräten beträgt 300 m (1000 ft). Micro Motion empfiehlt Kabel von Micro Motion zu verwenden. □ Das Messsystem so installieren, dass der Durchfluss-Richtungspfeil auf dem Gehäuse des Messsystems dem tatsächlichen Vorwärtsdurchfluss des Prozesses... -
Seite 7: Druckabfall Im Messsystem
• Wärmedämmung am Messsystem sowie an den Einlass- und Bypassleitungen anbringen, um stabile Temperaturen aufrechtzuerhalten. • Bei der Verwendung von Micro Motion Messsystemen gibt es keine speziellen Anforderungen an die Rohrleitungsführung. Gerade Ein- oder Auslaufstrecken sind nicht erforderlich. • Die Messsystem Messrohre voll mit Prozessmedium gefüllt halten. -
Seite 8: Anforderungen An Die Spannungsversorgung
0,30 7835 7845 CDM100 0,20 0,10 0,00 Flussrate (m3/hr) Anforderungen an die Spannungsversorgung Nachfolgend sind die Anforderungen an die DC-Spannungsversorgung für den Betrieb des Messsystems aufgeführt: • Ex-Schutz/Druckfeste Kapselung Messsysteme: Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845... - Seite 9 Planung 24 VDC, typisch 0,65 W, max. 1,1 W Empfohlene Mindestspannung: 21,6 VDC bei einem Spannungsversorgungskabel mit einer Länge von300 m und einem Querschnitt von 0,20 mm (1000 ft und 24 AWG) Beim Einschalten muss die Spannungsversorgung einen Kurzzeitstrom von mindestens 0,5 A liefern und mindestens 19,6 V an den Spannungseingangsklemmen zur Verfügung stellen.
- Seite 10 Empfehlungen für Spannungsversorgungskabel für eigensichere Messsysteme Abbildung 1-5: Mindestleitungsquerschnitt (AWG pro Fuß) Mindest- leit ungs-querschnitt 22,8 V 24 V 1200 1500 1800 2100 2400 2700 3000 Entfernung der Installation (ft) Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845...
-
Seite 11: Anforderungen An Den Freiraum
Abbildung 1-7). Außerdem auf die Höhe des CDM im Vergleich zum existierenden 7835/7845 Messsystem achten (siehe Abbildung 1-8). Abbildung 1-7: Abmessungen des nachzurüstenden CDM Abmessungen in (mm) (163) (125) 21,7 (552) (243) Einbaulänge entspricht den Abmessungen des 7835/7845 Messsystems Installationsanleitung... -
Seite 12: Messsystem Überprüfen (Vor Der Installation)
Bei Beschädigungen am Messsystem umgehend den Micro Motion Kundenservice unter flow.support@emerson.comkontaktieren. Das Messsystem mit der Spannungsversorgung verdrahten und einschalten. Die hintere Gehäuseabdeckung der Auswerteelektronik muss entfernt werden, um an die PWR Anschlussklemmen zu gelangen. Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845... - Seite 13 Planung Abbildung 1-9: Anschlussklemmen der Spannungsversorgung MTL7728P+ A. 24 VDC B. Die Verdrahtung der Barriere ist nur für eigensichere Installationen relevant Eine bekannte Dichteverifizierung (KDV) durchführen. Dieses Verfahren wird durchgeführt, um sicherzustellen, dass der aktuelle Betriebszustand des Messsystems der Werkskalibrierung entspricht. Wenn das Messsystem die Prüfung besteht, liegt kein Messwertdrift vor bzw.
- Seite 14 Planung Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845...
-
Seite 15: Kapitel 2 Ausbau Eines 7835/7845 Messsystems
Diese Informationen werden für die Neuverdrahtung des CDM benötigt. • Bei Verwendung des 7835/7845 Messsystems mit erweiterter Elektronik die Parameter und Bereiche für die Analogausgänge (mA) aufzeichnen – Beispiel: Analog 1 ist Betriebsdichte; 4-20 mA ist 700-1000 kg/m VORSICHT! Die in Übereinstimmung mit den einschlägigen Vorschriften erforderlichen Verfahren für das... -
Seite 16: Messsystem Aus Der Rohrleitung Ausbauen
Die Verdrahtung vom Messsystem trennen. Messsystem aus der Rohrleitung ausbauen Vorbereitungsverfahren Vor dem Lösen oder Entfernen einer Verbindung das Messsystem in Übereinstimmung mit den einschlägigen Vorschriften drucklos machen und entleeren. Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845... - Seite 17 VORSICHT! Behandeln Sie das Messsystem mit Vorsicht, wenn Sie es heben und aus der Rohrleitung entfernen. Micro Motion empfiehlt aufgrund der Schlagempfindlichkeit und des Gewichts des Messsystems die Verwendung von Hebegurten an den Flanschenden. Das Messsystem in Übereinstimmung mit den örtlichen Richtlinien entsorgen (falls zutreffend).
- Seite 18 Ausbau eines 7835/7845 Messsystems Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845...
-
Seite 19: Kapitel 3 Montage
Montage Montage In diesem Kapitel behandelte Themen: • Messsystem montieren • Elektronik auf dem Messsystem drehen (optional) • Anzeige auf der Auswerteelektronik drehen (optional) Messsystem montieren Wenden Sie Ihre allgemein üblichen Methoden an, um Dreh- und Biegemomente auf die Prozessanschlüsse zu minimieren. Hinweis Installieren Sie die Kabeleinführung der Auswerteelektronik (wenn möglich) nicht nach oben gerichtet, um so das Risiko von Kondensation oder übermäßiger Feuchte zu reduzieren. -
Seite 20: Elektronik Auf Dem Messsystem Drehen (Optional)
Elektronik auf dem Messsystem drehen (optional) Die Auswerteelektronik kann um bis 90° auf dem Messsystem gedreht werden. Die Innensechskantschraube, mit der die Auswerteelektronik befestigt ist, mit einem 4 mm Innensechskantschlüssel lösen. Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845... -
Seite 21: Anzeige Auf Der Auswerteelektronik Drehen (Optional)
Montage Abbildung 3-2: Komponente zur Befestigung der Auswerteelektronik A. Innensechskantschraube M5 Die Auswerteelektronik um bis zu 90° im Uhrzeigersinn in die gewünschte Ausrichtung drehen. Die Innensechskantschraube halten und mit einem Drehmoment von 6,8 Nm (60 lb in) anziehen. Anzeige auf der Auswerteelektronik drehen (optional) Die Anzeige kann um 90°... - Seite 22 Entfernte Anzeigeschrauben mit den entsprechenden Bohrungen an der unteren Einfassung ausrichten, wieder einsetzen und festziehen. Die Anzeigeabdeckung auf das Hauptgehäuse setzen. Die Anzeigeabdeckung im Uhrzeigersinn drehen, bis sie fest sitzt. Die Spannungsversorgung des Messsystems einschalten. Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845...
-
Seite 23: Kapitel 4 Verdrahtung
Verdrahtung Verdrahtung In diesem Kapitel behandelte Themen: • Verfügbare Ausgangsklemmen und Anforderungen an die Verdrahtung • Nachrüstung der Verdrahtung: Umrüstung von Anschlussklemme auf Ausgang • Ex-Schutz/Druckfeste Kapselung oder Ex-freie Ausgangsverdrahtung • Eigensichere Ausgangsverdrahtung ™ • Verdrahtung des Prozessors für extern montierte 2700 FOUNDATION Feldbus Option •... -
Seite 24: Nachrüstung Der Verdrahtung: Umrüstung Von Anschlussklemme Auf Ausgang
Informationen für diese Installationsarten zu beachten..anschließen an CDM Funktion Ader von Pin: Ausgangsklemme: Zeitperiode Pin 1 (am 7835/7845 TPS + Messsystem) Pin 2 (am 7835/7845 TPS – Messsystem) Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845... - Seite 25 Betriebsanleitung des Signalkonverters/ Durchfluss Computers zu finden.) 4.2.2 Neuverdrahtung von 7835/7845 Messsystem mit erweiterter Elektronik Zur Verdrahtung eines bestehenden 7835/7845 Messsystems mit erweiterter Elektronik muss eine der folgenden Ausführungen der CDM Auswerteelektronik erworben werden: • Analog • Zeitperiodensignal (TPS) •...
-
Seite 26: Ex-Schutz/Druckfeste Kapselung Oder Ex-Freie Ausgangsverdrahtung
Ausgangs ist am CDM keine Option für einen dritten mA Ausgang vorhanden. Die Verdrahtung muss mit einem externen HART Gerät vorgenommen werden. (1) Weitere Informationen über den Statusausgang sind in der 7835/7845 Installations- und Konfigurationsanleitung zu finden. Ex-Schutz/Druckfeste Kapselung oder Ex-freie Ausgangsverdrahtung 4.3.1... - Seite 27 Verdrahtung Abbildung 4-1: Verdrahtung der Ausführung mit Analogausgängen mA1+ HART RS-485 A RS-485 RS-485 B A. 24 VDC (250 Ω Widerstand) B. R Bürde C. HART kompatibler Host Rechner oder Controller und/oder Signalverarbeitungseinheit D. Signalverarbeitungseinheit Anmerkung Beim Betrieb der mA Ausgänge mit einer 24 V Spannungsversorgung ist der Gesamtwiderstand des Ω...
-
Seite 28: Verdrahtung Der Ausführung Mit Zeitperiodensignal
Die Installation und Verdrahtung des Messsystems muss durch entsprechend geschultes Personal und in Übereinstimmung mit den örtlichen Verfahrensrichtlinien vorgenommen werden. Verfahren Mit den entsprechenden Ausgangsklemmen und -stiften verdrahten (siehe Abbildung 4-2). Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845... - Seite 29 Verdrahtung Abbildung 4-2: Verdrahtung der Ausführung mit TPS oderBinärausgängen mA1+ HART TPS/DO RS-485 A RS-485 RS-485 B A. 24 VDC B. R (250 Ω Widerstand) Bürde C. HART kompatibler Host Rechner oder Controller und/oder Signalverarbeitungseinheit Ω Widerstand werden empfohlen) D. R (500 Bürde E.
-
Seite 30: Eigensichere Ausgangsverdrahtung
484 mA 484 mA Leistung (P 2,05 W 2,05 W 2,05 W Interne Kapazität (C 0,0 pF 0,0 pF 0,0011 pF Interne Induktivität (L ) 0,0 H 0,0 H 0,0 H Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845... - Seite 31 Verdrahtung Parameter des RS-485-Ausgangs und -Kabels Alle Anschlüsse des Messsystems werden von der angeschlossenen eigensicheren Sicherheitsbarriere versorgt. Alle Kabelparameter werden von den Ausgangsparametern dieser Geräte abgeleitet. Der RS-485 Anschluss wird außerdem von der angeschlossenen Barriere (MTL7761AC) mit Spannung versorgt. Dieser Anschluss verfügt jedoch über besondere Ausgangs- und Kabelparameter.
-
Seite 32: Verdrahtung Aller Eigensicheren Ausgänge Mittels
Verdrahtung aller eigensicheren Ausgänge mittels Sicherheitsbarrieren Micro Motion bietet einen Installationssatz mit Sicherheitsbarrieren für die Verdrahtung des Messsystems in Ex-Bereichen. Informationen zur Bestellung eines Barrieresatzes erhalten Sie von Emerson Process Management oder vom Micro Motion Kundendienst unter flow.support@emerson.com VORSICHT! •... -
Seite 33: Verdrahtung Der Eigensicheren Analogausgänge Mittels Galvanischer Trennung
4.4.3 Verdrahtung der eigensicheren Analogausgänge mittels galvanischer Trennung Micro Motion bietet einen Installationssatz für die galvanische Trennung zur Verdrahtung der analogen Ausführung des Messsystems in Ex-Bereichen. Informationen zur Bestellung eines Isolatorsatzes erhalten Sie von Ihrem regionalen Vertriebsmitarbeiter oder vom Micro Motion Kundendienst unter flow.support@emerson.com... - Seite 34 Die RS-485 Barriere ist nicht galvanisch getrennt. Ausgang/Ausgänge Trenner 4–20 mA + HART MTL5541 4–20 mA MTL5541 Modbus/RS-485 MTL7761AC Spannungsversorgung MTL5523 Verfahren Die Trenner mit den entsprechenden Ausgangsklemmen und -stiften verdrahten (siehe Abbildung 4-4). Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845...
- Seite 35 Verdrahtung Abbildung 4-4: Eigensichere Ausgangsverdrahtung mittels galvanischer Trennung (mA Ausgangsoption) Ex-Bereich Ex-freier Bereich 24 VDC mA1+ HART 250 Ω 24 VDC 250 Ω RS-485 A RS-485 RS-485 B 24 VDC A. HART/Handterminal B. Signalverarbeitungseinheit VORSICHT! • In Umgebungen mit elektrischem Rauschen kann abgeschirmtes Kabel im Ex-freien Bereich verwendet werden. •...
-
Seite 36: Verdrahtung Der Ausführungen Mit Eigensicheren
Verdrahtung der Ausführungen mit eigensicheren Zeitperiodensignal- (TPS) oder Binärausgängen mittels galvanischer Trennung Micro Motion bietet einen Installationssatz für die galvanische Trennung zur Verdrahtung der Messsystem-Ausführungen mit Zeitperiodensignal (TPS) und Binärausgängen in Ex- Bereichen. Informationen zur Bestellung eines Isolatorsatzes erhalten Sie von Ihrem regionalen Vertriebsmitarbeiter oder vom Micro Motion Kundendienst unter flow.support@emerson.com... - Seite 37 Verdrahtung Abbildung 4-5: Eigensichere Ausgangsverdrahtung mittels galvanischer Trenner (TPS und Binärausgangsoptionen) Ex-Bereich Ex-freier Bereich mA1+ 24 VDC HART 250 Ω 1 kΩ 1 kΩ TPS/DO 24 VDC RS-485 A RS-485 RS-485 B 24 VDC A. HART/Handterminal B. Signalverarbeitungseinheit VORSICHT! • In Umgebungen mit elektrischem Rauschen kann abgeschirmtes Kabel im Ex-freien Bereich verwendet werden.
-
Seite 38: Verdrahtung Des Prozessors Für Extern Montierte 2700 Foundation Feldbus ™ Option
Messsystem nur in Bereichen installieren, die der Klassifizierungskennzeichnung für Ex- Bereiche am Messsystem entsprechen. Tabelle 4-5: Anschlussparameter des RS-485 Ausgangs und -Kabels Kabelparameter für eigensicheren Kreis (linear) Spannung (U 17,22 VDC Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845... - Seite 39 Verdrahtung Tabelle 4-5: Anschlussparameter des RS-485 Ausgangs und -Kabels (Fortsetzung) Strom (I 484 mA Maximale Kapazität (C 1 nF Maximale Induktivität (L Vernachlässigbar Kabelparameter für Ex ib IIB, Ex ib IIC Spannung (U 9,51 VDC Strom (momentan) (I 480 mA Strom (dauerhaft) (I) 106 mA Leistung (P...
- Seite 40 3. Die komplette Abschirmung bis auf 12 mm (1/2 in.) abisolieren. Die Abschirmadern zweimal um die Abschirmung wickeln und die überschüssigen Abschirmadern abschneiden. Abschirmadern um Abschirmung gewickelt Mit dem Abschirmungsverfa hren fortfahren Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845...
- Seite 41 4-adrige Kabeltypen und Verwendung Micro Motion bietet zwei Kabeltypen: abgeschirmt und armiert. Beide Typen enthalten Abschirmadern. Das von Micro Motion gelieferte 4-adrige Kabel besteht aus einem Adernpaar mit roten und schwarzen 0,75 mm (AWG 18) Adern für die Gleichspannungsversorgung und einem Adernpaar mit weißen und grünen AWG 22 (0,35 mm...
-
Seite 42: Verdrahtung Des Prozessors Für Extern Montierte 2700 ™ Option
Abschirmung(en) sollten nur am Ende mit dem Controller verbunden werden. • An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen. Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845... -
Seite 43: Verdrahtung Externer Geräte (Hart Multidrop)
Verdrahtung Verdrahtung externer Geräte (HART Multidrop) Es können bis zu drei externe HART Geräte mit dem Messsystem verdrahtet werden. Die folgenden Informationen enthalten Anschlussschemata für die Herstellung dieser Verbindungen in Ex-freien und Ex-Bereichen. Installationsanleitung... -
Seite 44: Verdrahtung Externer Hart Geräte Im Ex-Schutz/Druckfeste Kapselung Oder Ex-Freien Bereich
Abschirmung(en) sollte(n) nur am Ende mit dem Controller verbunden werden. • An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen. Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845... -
Seite 45: Verdrahtung Externer Hart Geräte Im Eigensicheren
Verdrahtung 4.6.2 Verdrahtung externer HART Geräte im eigensicheren Bereich Es können bis zu drei externe HART Geräte in einem eigensicheren Bereich verdrahtet werden. Die nachfolgenden Anschlussschemata zeigen eine HART Multidrop Verbindung unter Verwendung eines einzelnen Barriereanschlusses (siehe Abbildung 4-11) und mehrerer Barriereanschlüsse (siehe Abbildung 4-12). - Seite 46 Ex-Bereich an Erde abzuschließen. • An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen. Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845...
- Seite 47 Verdrahtung Abbildung 4-12: Verdrahtung externer HART Geräte im eigensicheren Bereich (mehrere Barrieren) Ex-Bereich Ex-freier Bereich Barriere 1 24 VDC Barriere 2 250 Ω Barriere 3 MTL7728P+ HART Gerät 1 HART Gerät 2 HART Gerät 3 Messsystem (mA+/HART Ausgang) HART/Handterminal VORSICHT! •...
-
Seite 48: Verdrahtung Mit Signalkonvertern Und/Oder Durchfluss Computers
Bei Verdrahtung des Messsystems mit einem aktiven HART Host oder Signalkonverter/ Durchfluss Computers muss keine externe Spannungsversorgung für die Ausgangsanschlüsse bereitgestellt werden. Die für diese Anschlüsse erforderlichen 24 VDC werden von diesen aktiven Geräten geliefert. Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845... -
Seite 49: Verdrahtung Mit Einem Signalkonverter/Durchfluss
Verdrahtung 4.7.1 Verdrahtung mit einem Signalkonverter/Durchfluss Computer in einem Ex-Schutz/Druckfeste Kapselung oder Ex-freien Bereich Abbildung 4-13: Verdrahtung mit einem Signalkonverter/Durchfluss Computer in einem Ex-Schutz/Druckfeste Kapselung oder Ex-freien Bereich mA1+ HART RS-485 A RS-485 RS-485 B 24 VDC Aktiver HART Host Aktiver Signalkonverter/Durchfluss Computer VORSICHT! •... -
Seite 50: Verdrahtung Mit Einem Signalkonverter/Durchfluss Computer In Einem Eigensicheren Bereich
Abschirmung(en) im Ex-Bereich an Erde abzuschließen. • An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen. Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845... -
Seite 51: Kapitel 5 Erdung
Der Kunde ist verantwortlich für die Kenntnis und die Einhaltung aller anzuwendenden Normen. Vorbereitungsverfahren Micro Motion weist auf folgende Richtlinien und Praktiken zur Erdung hin: • In Europa ist die EN 60079-14 für die meisten Installationen anzuwenden, speziell die Abschnitte 12.2.2.3 und 12.2.2.4. - Seite 52 Erdung Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845...
- Seite 53 Erdung Installationsanleitung...
- Seite 54 2014 Micro Motion, Inc. Alle Rechte vorbehalten. Industriezentrum NÖ Süd Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Straße 2a, Objekt M29 Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD 2351 Wr. Neudorf Direct Connect sind Marken eines der Emerson Process Österreich Management Unternehmen.
