5 Installati onshinweise zum PowerPack
Die Kurzanleitung in diesem Kapitel gibt
Ihnen einen Überblick über die nötigen
Schritte zur Installation Ihres neuen
Büttner PowerPacks.
Da jedes Fahrzeug über individuelle Auf-
und Einbauten verfügt, müssen die jewei-
ligen Gegebenheiten am Fahrzeug bei der
Installation beachtet werden.
Warnung!
Die Installation sollte nur von
!
!
!
geschultem Fachpersonal durch-
geführt werden.
Bitte beachten Sie auch die Bedienungs-
und Installationsanleitungen der einzel-
nen Geräte.
Schritt 1: Batterie-Computer
installieren
Im ersten Schritt sollte der Mess-Shunt
des Batt erie-Computers installiert werden.
Dazu entfernen Sie den Minus-Pol von
der Bord-Batterie und verbinden die
entfernten Kabel mit dem Mess-Shunt
des Batterie-Computers auf der „- Load"
Seite. Installieren Sie das mitgelieferte
Massekabel am Mess-Shunt auf der
„- Battery" Seite. Verbinden Sie das Masse-
kabel erst am Ende aller Installations-
schritte mit der Bord-Batterie.
Sichern Sie die Sense-Leitungen am Mess-
shunt mit den mitgelieferten 3 A Siche-
rungen ab.
Anschlusspläne fi nden Sie ab S. 17.
BÜTTNER ELEKTRONIK – PowerPack CLASSIC POWER + CLASSIC POWER PLUS

Schritt 2: Solaranlage aufbauen

Im 2. Schritt sollte die Solaranlage instal-
liert werden.
Prüfen Sie auf dem Fahrzeug-Dach den
Platzbedarf und prüfen Sie, an welcher
Stelle Sie das Kabel durch das Dach füh-
ren können. Suchen Sie einen geeigneten
Platz für die Montage des Solarreglers
möglichst nahe der Bord-Batt erie.
Verbinden Sie die Halteprofi le und das
Außenkabel mit dem Solarmodul indem
Sie die Montagehinweise der Halteprofi le
bzw. der Solarkomplett anlage befolgen.
Beachten Sie beim Verkleben der Solar-
module unbedingt die Klebeanleitung
6

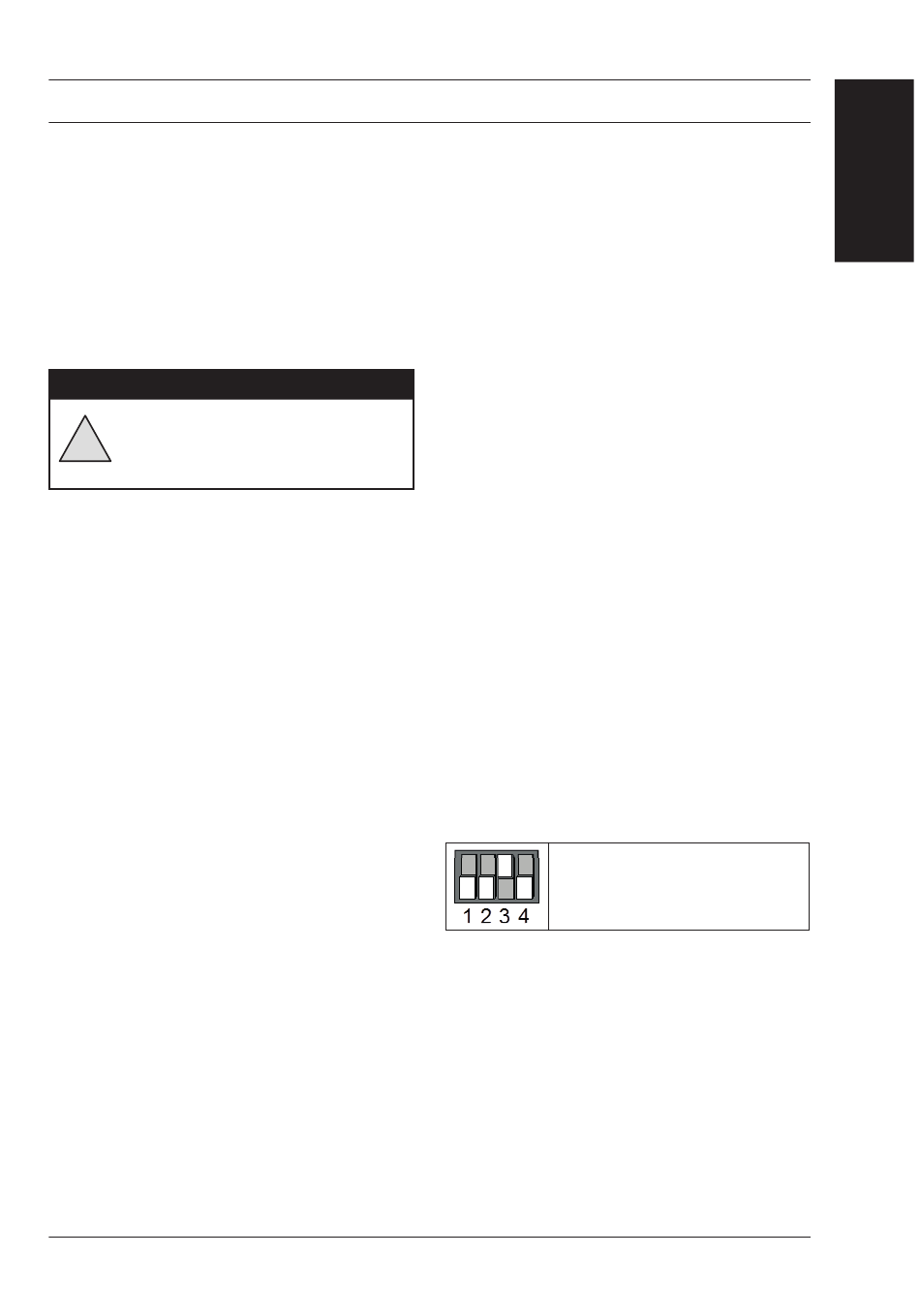

Schiebeschalter
des mitgelieferten Klebesets.
Der Solarregler kann über die Schiebe-
Führen Sie das Kabel durch die Dach-
schalter auf verschiedene Batterietypen
durchführung in den Innenraum und ver-
DE
angepasst werden. Folgende Tabelle zeigt
kleben Sie die Dachdurchführung auf
die Einstellungen (die Schalterstellung ist
dem Fahrzeugdach.
weiß dargestellt).
Stellen Sie den Solarregler auf Ihren Batt e-
rie-Typ ein. Wenn Sie die opti onal erhält-
liche AGM Professional 120 Ah Batt erie
verwenden, stellen Sie den Solarregler
bitte auf folgende Einstellung:
Wenn Sie eine andere Batt erie nutzen,
wählen Sie bitt e die richti ge Ladekenn-
linie entsprechend der Tabelle auf S. 10.
Installieren Sie die Kabel entsprechend
der gewählten Anschlussvariante. Sichern
15
Sie das „Plus"-Kabel des Solarreglers mit
der 25 A Sicherung des mitgelieferten
Mehrfach-Sicherungshalters ab.
AGM 2 Ladekennlinie,
Ladespannung 14,7 V
DE
Hinweis
Sc
De
be
ha
13
