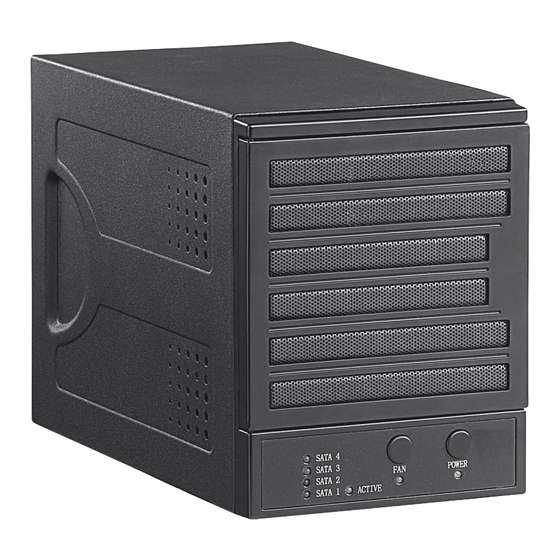

- Seite 1 „Quad-Store“ 4-fach 3,5“ Festplattengehäuse für SATA Festplatten Boîtier pour 4 disques durs SATA 3,5" PX-3152 PX-3152...
- Seite 3 „Quad-Store“ 4-fach 3,5“ Festplattengehäuse für SATA Festplatten Boîtier pour 4 disques durs SATA 3,5" © 08/2008 - CE/SAS/OG...
- Seite 4 Sicherheitshinweise & Gewährleistung • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch. Bitte beachten Sie auch die allgemeinen Geschäftsbedingungen! • Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine ander- weitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes. • Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr! • Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus! • Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden. • Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. • Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. • Akkus haben eine niedrigere Ausgangsspannung als Batterien. Dies kann in manchen Fällen dazu führen, dass ein Gerät Batterien benötigt und mit Akkus nicht funktioniert. • Heben Sie immer eine Sicherheitskopie Ihrer Daten auf, um Datenverlust vorzubeugen. Der Hersteller übernimmt keine Haftung im Falle eines Datenverlustes. ACHTUNG: Bei Schäden, die durch unsachgemäße Bedienung entstehen, erlischt gegebenenfalls der Garantieanspruch an den Hersteller.
-
Seite 5: Lieferumfang
BEDIENUNGSANLEITUNG Sehr geehrte Kunden, wir danken Ihnen für den Kauf des 4-fach 3,5“ Festplattengehäuses „Quad-Store“. Sie haben ein Produkt erworben, das entwickelt wurde, um den höchsten Ansprüchen gerecht zu werden, sowohl technisch als auch im Hinblick auf Zuverlässigkeit, Ausstattung und Bedienkomfort. Mit diesem Produkt können Sie selbst den höchsten Bedarf an Speicherplatz decken. Bitte lesen Sie Sich diese Bedienungsanleitung aufmerksam durch und befolgen Sie die nun folgenden Hinweise und Tipps, damit Sie Ihr neues Festplattengehäuse optimal einsetzen können. Eigenschaften • Festplatten einzeln oder als eine Partition formatierbar! • USB 2.0 mit bis zu 480 Mbps! • Unterstützt über 2 TeraByte • Einfache Installation Systemvoraussetzungen • Intel PIII 500 Mhz oder Mac G4 500 Mhz Pentium • 64 MB RAM oder mehr • 250 MB Speicherplatz • Betriebssystem: Windows 2000 / ME / XP / Vista oder Linux 2.6.0 oder Mac OS 10.3.9 HINWEIS: Ihr System stellt die benötigten Treiber für die Benutzung des Festplattengehäuses bereits zur Verfügung, so dass keine Softwareinstallation nötig ist. - Seite 6 Beschreibung • Vorderseite:...
- Seite 7 BEDIENUNGSANLEITUNG 1. Festplattengruppen-Anzeige: Diese LED zeigt an, welche der eingebauten Festplatten zusammengeschaltet sind und als eine Partition arbeiten. 2. Funktionsanzeige: Diese LED leuchtet, wenn das Festplattengehäuse arbeitet. 3. Lüfteranzeige: Diese LED leuchtet, wenn der Lüfter des Festplattengehäuses läuft. 4. Fanschalter (Lüfterschalter): Drücken Sie diesen Schalter, um den Lüfter des Gehäuses zum Kühlen der eingebauten Festplatten ein- und auszuschalten. 5. POWER-Anzeige: Diese LED leuchtet wenn das Festplattengehäuse eingeschaltet ist. 6. POWER-Schalter (Ein/Aus Schalter): Drücken Sie diesen Schalter um das Festplattengehäuse ein- und auszuschalten.
- Seite 8 Rückseite: • 1. Netzanschluss 2. DIP-Schalter 3. Externer USB 2.0 Anschluss...
- Seite 9 HINWEIS: Achten Sie unbedingt darauf, die Festplatte richtig herum einzuschieben. Schieben Sie die Festplatte auf keinen Fall mit Gewalt ein! Wenn sie nicht leichtgängig einrastet ist sie wahrscheinlich falsch herum eingesetzt oder hat den falschen Anschluss. Durch gewaltsames Drücken können sowohl die Festplatte als auch das "Quad-Store"-Festplattengehäuse beschädigt werden.
- Seite 10 • Schritt 3 Bauen Sie alle Festplatten, die Sie in das "Quad-Store"-Festplattengehäuse installieren möchten, ein. • Schritt 4 Stecken Sie das Netzkabel an der Rückseite des Gehäuses ein. • Schritt 5 Stecken Sie das USB Kabel in den passenden Anschluss am Gehäuse und das andere Ende in einen freien USB-Port an Ihrem Computer. Festplattengruppen einstellen Das "Quad-Store"-Festplattengehäuse gibt Ihnen die Möglichkeit die angeschlossenen Festplatten einzeln, als eine große Partition oder als eine Kombination von beidem anzeigen zu lassen. Im Folgenden sehen Sie die Einstellungen mit denen entschieden wird, wie die Festplatten von Ihrem Computer erkannt werden. Alle diese Möglichkeiten wählen Sie, indem Sie die Einstellungen auf dem DIP-Schalter auf der Rückseite des Gehäuses verändern. • Möglichkeit 1: Vier Festplatten kombinieren Stellen Sie die DIP-Schalter 1 bis 4 auf ON. Ihr Computer wird die angeschlossenen Festplatten jetzt als ein einzelnes Speichermedium mit der gesamten Kapazität aller vier Festplatten erkennen. • Möglichkeit 2: Drei Festplatten kombinieren Variante 1: Stellen Sie die DIP-Schalter 1 bis 3 auf ON und den DIP-Schalter 4 auf OFF. Ihr Computer wird die Festplatten 1 bis 3 jetzt als ein einzelnes Speichermedium mit der gesamten Kapazität aller drei Festplatten erkennen. Festplatte 4 wird als unabhängige Festplatte erkannt. Variante 2: Stellen Sie die DIP-Schalter 2 bis 4 auf ON und den DIP-Schalter 1 auf OFF. Ihr Computer wird die Festplatten 2 bis 4 jetzt als ein einzelnes Speichermedium mit der gesamten Kapazität aller drei Festplatten erkennen. Festplatte 1 wird als unabhängige Festplatte erkannt. • Möglichkeit 3: Zwei Festplatten kombinieren Variante 1: Stellen Sie die DIP-Schalter 1 und 2 auf ON und die Schalter 3 und 4 auf OFF. Die Festplatten 1 und 2 werden jetzt als einzelnes Speichermedium erkannt. Die Festplatten 3 und 4 werden jeweils einzeln erkannt. Variante 2: Stellen Sie die DIP-Schalter 1 und 2 auf OFF und die Schalter 3 und 4 auf ON. Die Festplatten 3 und 4 werden jetzt als einzelnes Speichermedium erkannt. Die Festplatten 1 und 2 werden jeweils einzeln erkannt. • Möglichkeit 4: Doppelkombination Stellen Sie den DIP-Schalter 1 auf ON und die Schalter 2 bis 4 auf OFF.
- Seite 11 BEDIENUNGSANLEITUNG • Möglichkeit 5: Normaleinstellung Stellen Sie die DIP-Schalter 1 bis 4 auf OFF. Alle eingebauten Festplatten werden jetzt einzeln am Computer erkannt. • Möglichkeit 6: Mehr als 2 Terabyte zusammenlegen Wenn die Gesamtspeicherkapazität der gruppierten Festplatten mehr als 2 Terabyte groß ist, sollten Sie die folgenden DIP-Einstellungen anstatt den unter Möglichkeit 1 aufgeführten verwenden. Stellen Sie die DIP-Schalter 1 bis 3 auf OFF und den Schalter 4 auf ON. Ihr Computer wird die angeschlossenen Festplatten jetzt als ein einzelnes Speichermedium mit der gesamten Kapazität aller vier Festplatten erkennen. Beachten Sie, dass ältere Betriebssysteme oft keine größeren Festplatten als 2 Terabyte erkennen können. Unter Windows funktioniert dies erst ab Windows Vista. Anzahl der Einstellung DIP-Schalter Laufwerke am LED Bild LED Beschreibung Computer 4 Festplatten Alle vier Festplatten- kombinieren LEDs leuchten 3 Festplatten Die unteren drei kombinieren Festplatten-LEDs Variante 1 leuchten 3 Festplatten Die oberen drei kombinieren Festeplatten-LEDs Variante 2 leuchten 2 Festplatten Die unteren beiden kombinieren Festplatten-LEDs Variante 1 leuchten...
- Seite 12 Automatisches Ein- & Ausschalten Wenn Sie den DIP-Schalter 5 auf „ ON stellen, wird sich das "Quad-Store"-Festplattengehäuse zusammen mit dem PC, an dem es angeschlossen ist, ein- und ausschalten. Auch der Lüfter wird von alleine anfangen zu laufen, wenn der Computer eingeschaltet wird. Der POWER-Schalter muss einmal gedrückt werden damit das "Quad-Store"-Festplattengehäuse in diesem Modus arbeitet. Falls das USB-Kabel ausgesteckt wird, während sich das Gehäuse in diesem Modus befindet, schaltet sich das Gehäuse aus. Fehlerbehebung • Die Festplatte wird nicht als neue Hardware erkannt. - Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und ob das "Quad-Store"-Festplatten- gehäuse auch eingeschaltet wurde. - Überprüfen Sie, ob das USB-Kabel richtig angeschlossen ist und die USB-Ports an Ihrem Computer aktiviert sind. - Wenn Sie das USB-Kabel über ein USB-HUB angeschlossen haben, stecken Sie es aus und versuchen Sie, es direkt in einen USB-Port Ihres Computers einzustecken. - Falls die Festplatte zuvor schon an einem anderen Computer angeschlossen war, überprüfen Sie ob sein Betriebssystem das gleiche Dateiformat benutzt wie Ihres. Windows XP und Windows Vista erkennen die Dateisysteme "FAT32" und "NTFS". • Der Computer fährt sich nicht mehr hoch nachdem das Festplattengehäuse im automatischen Ein- und Ausschaltmodus angeschlossen wurde. - Deaktivieren Sie die „ Legacy-USB“ Funktion in Ihren BIOS-Einstellungen, falls Ihr Computer über diese verfügt. • Der Datentransfer zwischen dem Festplattengehäuse und dem Computer ist zu langsam. - Überprüfen Sie ob Ihr Computer USB 2.0 unterstützt.
- Seite 13 BEDIENUNGSANLEITUNG Anhang • IDE- und SATA-Festplatten Was ist IDE? IDE steht für „ Integrated Device Electronics“ und ist ein Name für eine Festplatten-Schnittstelle zum Computer. Das IDE-Flachbandkabel stellt praktisch die Verlängerung des Systembusses dar. Ein IDE-Flachbandkabel hat typischerweise drei Steckerleisten. Die eine ist für den Hostanschluss auf dem IDE-Controller. Die anderen beiden Steckerleisten sind für das Master- und Slave-Endgerät. Die Speicherkapazität von IDE-Festplatten ist auf max. 508 MB beschränkt. Nur mittels eines ent- sprechenden Treibers im Master-Boot-Record (z. B. OnTrack oder EZ-Drive) lassen sich größere Festplatten ansprechen. Pro IDE-Controller lassen sich zwei Festplatten betreiben. Weil die eigentliche Steuerung auf den Festplatten sitzt, muss die eine Festplatte, am besten die schnellste, als Master und die andere als Slave konfiguriert werden. Dazu müssen Jumper oder Dip-Schalter gesetzt werden. Was ist SATA? SATA steht für „ Serial Advanced Technology Attachment“ und ist ein moderner Standard für den Datenaustausch zwischen Prozessor und Festplatte. Bei SATA gehen durch eine bit-serielle Über- tragung weniger Daten bei einer Störung verloren als bei älteren Übertragungsstandards. Die Daten werden mittels eines leichten, flexiblen Kabels durch acht Leiter mit flachen, acht Milli- meter breiten Steckern auf jeder Seite übertragen. Das Kabel kann bis zu einem Meter lang sein. Die Stromkabel sind ebenfalls flach, aber breiter als das SATA-Datenkabel. Auf 15 Pins verteilt werden 3,3 Volt, 5 Volt und 12 Volt auf je drei nebeneinander liegenden Pins angelegt und über 5 Masse-Pins zurückgeführt. Die nutzbare Geschwindigkeit der Datenübertragung liegt wegen der speziellen Kodierung bei nur 80 % der realen Bitrate auf dem Kabel.
- Seite 14 Formatieren einer neuen Festplatte • Unter Windows 2000 und Windows XP Schließen Sie das Gerät an den Computer an und starten Sie diesen. - Windows erkennt die neue Hardware (Symbol neben der Uhr), weist aber keinen Laufwerks- buchstaben zu. - Klicken Sie mit der rechten Maustaste auf den Arbeitsplatz. Wählen Sie nun "Verwalten". Hierzu müssen Sie auf Ihrem Computer über Administrationsrechte verfügen. - Klicken Sie auf "Datenträgerverwaltung". Im rechten Fenster erscheinen nun alle Laufwerke inklusive der neuen Festplatte (z.B. Festplatte1). - Falls ein rotes Warnsymbol bei der neuen Festplatten erscheint, so muss diese zunächst initialisiert bzw. deren Signatur geschrieben werden. Klicken Sie hierzu mit der rechten Maustaste auf das Warnsymbol und wählen "Initialisieren" bzw. "Signatur schreiben". Setzen Sie das Häkchen der betreffenden Festplatte und bestätigen Sie mit Klick auf "OK". - Klicken Sie mit der rechten Maustaste in den „nicht zugeordnet“ - Bereich und wählen Sie Partition erstellen. - Erstellen Sie eine neue Partition mit der vorgeschlagenen Partitionsgröße. Wenn Sie mehrere Partitionen erstellen möchten, wählen Sie die gewünschten Größen und wiederholen den letzten Schritt - Windows bietet Ihnen an, die neue Partition nun zu formatieren. Wenn Sie hier "FAT32" wählen, darf jede Partition nicht größer als 32 GB sein. Dies ist eine reine Beschränkung von Windows. Mit geeigneten Festplattentools lässt sich diese umgehen. "NTFS" hat keine solche Beschränkung kann allerdings zu Kompatibilitätsproblemen führen, wenn Sie die Festplatte an einen älteren Rechner oder Macintosh-Computer anschließen.
- Seite 15 BEDIENUNGSANLEITUNG AcHTunG: Gehen Sie sehr sorgfältig vor. Sollten Sie versehentlich eine andere Partition oder Festplatte formatieren, so sind deren Daten unwiederbringlich verloren! • Unter Windows Vista Schließen Sie das Gerät an den Computer an und starten Sie diesen. Windows meldet die neue Festplatte (Symbol neben der Uhr), weist aber keinen Laufwerks- buchstaben zu. Klicken Sie mit der rechten Maustaste auf "Computer". Wählen Sie nun "Verwalten". Hierfür benötigen Sie Administratorrechte auf dem verwendeten Computer. In der Computerverwaltung wird ein nicht initialisiertes Laufwerk angezeigt. Klicken Sie mit der rechten Maustaste auf dieses Laufwerk und wählen Sie "Initialisieren". Wählen Sie einen Partitionsstil aus. HINWEIS: Wenn Sie die externe Festplatte auch noch an anderen Computern mit eventuell älteren Betriebssystemen verwenden möchten, wählen Sie "MBR".
- Seite 17 „Quad-Store“ Boîtier pour 4 disques durs SATA 3,5" PX-3152 PX-3152...
- Seite 18 Consignes de sécurité • Ce mode d'emploi vous permet de vous servir correctement du produit. Gardez-le précieusement afin de pouvoir le consulter à tout moment. • Ne démontez pas l'appareil, sous peine de perdre toute garantie. • N'essayez pas de réparer l'appareil vous-même. Ne le modifiez pas. Risque de blessure ! • Faites attention lorsque vous manipulez votre produit. Une chute ou un coup peuvent l'abîmer. • Ne l'exposez pas à l'humidité ni à la chaleur. Ne pas recouvrir. Ne le plongez pas dans l'eau. • Autant que faire se peut, utilisez l’appareil avec des piles alcalines plutôt que des accus qui délivrent parfois une tension trop faible. • Gardez toujours une copie de sauvegarde de vos données afin d’éviter toute perte. Le fabricant décline toute responsabilité en cas de perte de données. • Maintenez hors de portée des enfants. Ce produit n’est pas un jouet. ATTEnTIon: n'utilisez l'appareil que comme indiqué dans la notice. Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation. nous ne sommes pas responsables des conséquences inhérentes à...
- Seite 19 MoDE D'EMpLoI Chère cliente, Cher client, Nous vous remercions pour l’achat de ce boîtier „ Quad-Store“ pouvant contenir 4 disques dur 3,5". Vous venez d’acheter un produit qui a été conçu pour répondre à vos attentes en matière de technolo- gie, de fiabilité et de confort d'utilisation. Couvrez tous vos besoins de stockage de données volumi- neuses avec un seul boîtier. Afin d’utiliser au mieux votre nouvel appareil, veuillez lire attentivement ce mode d’emploi et respec- ter les consignes et astuces suivantes. Caractéristiques • Utilisation des disques séparément ou en commun! • USB 2.0 jusqu’à 480 Mbps! • Supporte jusqu’à 2To • Installation facile Système requis • Intel PIII 500 Mhz ou Mac G4 500 Mhz • 64 Mo de RAM ou plus • 250 Mo de mémoire • Système d’exploitation: Windows Vista / Windows 2000 / XP / ME ou Linux 2.6.0 ou Mac OS 10.3.9 NoTE: Votre système contient déjà les pilotes nécessaires au fonctionnement du boîtier et aucune installation supplémentaire n’est nécessaire.
- Seite 20 Description: • Face avant...
- Seite 21 MoDE D'EMpLoI 1. Indicateur groupe de disque: cette LED indique les disques installés qui forment une même partition. 2. Indicateur de fonction: cette LED s’allume quand le boîtier est en fonction. 3. Indicateur ventilation: cette LED s’allume quand le ventilateur du boîtier est en fonction. 4. Interrupteur ventilateur (Fan): actionnez cet interrupteur pour allumer ou éteindre le ventilateur du boîtier et refroidir les disques installés. 5. Indicateur de tension: cette LED s’allume quand le boîtier est allumé. 6. Interrupteur Marche/Arrêt: actionnez cet interrupteur pour allumer ou éteindre le boîtier.
- Seite 22 • Face arrière: 1. Port câble d’alimentation 2. Interrupteur DIP 3. Port USB 2.0 externe...
- Seite 23 MoDE D'EMpLoI Mise en route du boîtier disque dur ATTEnTIon: Le Quad-Store ne dispose pas de connectique IDE. n’essayez pas d’installer un disque dur IDE. ceci pourrait endommager le disque ainsi que le Quad-Store. Respectez également les informations en annexe concernant les disques durs IDE et SATA p.13.
- Seite 24 • Etape 3 Répétez l’étape 2 pour tous les disques durs à installer puis refermez le clapet avant. • Etape 4 Branchez le câble d’alimentation au boîtier. • Etape 5 Branchez le câble USB sur le port du boîtier et sur un port USB libre de votre ordinateur. Définir des groupes de disques durs Le Quad-Store vous donne la possibilité d’utiliser les disques installés séparément ou en une seule grosse partition. Vous trouverez ci-dessous les réglages pour définir comment les disques seront reconnus par votre ordinateur. Les réglages se font grâce à l’interrupteur DIP à l’arrière du boîtier. • Option 1: Combiner quatre disques durs Placez les interrupteurs DIP 1 à 4 en position ON. Votre ordinateur reconnaît alors tous les disques installés comme un seul lecteur unique additionnant la capacité des quatre disques. • Option 2: Combiner trois disques durs Variante 1: Placez les interrupteurs DIP 1 à 3 en position ON et l’interrupteur DIP 4 sur OFF. Votre ordinateur reconnaît alors les disques 1 à 3 comme un seul lecteur unique additionnant la capacité des trois disques. Le disque dur 4 est alors indépendant. Variante 2: Placez les interrupteurs DIP 2 à 4 en position ON et l’interrupteur DIP 1 sur OFF. Votre ordinateur reconnaît alors les disques 2 à 4 comme un seul lecteur unique additionnant la capacité des trois disques. Le disque dur 1 est alors indépendant. • Option 3: Combiner deux disques durs Variante 1: Placez les interrupteurs DIP 1 & 2 en position ON et les interrupteurs 3 & 4 sur OFF. Les disques durs 1 & 2 sont reconnus comme un lecteur unique. Les disques durs 3 & 4 sont reconnus séparément. Variante 2: Placez les interrupteurs DIP 1 & 2 en position OFF et les interrupteurs 3 & 4 sur ON. Les disques durs 3 & 4 sont reconnus comme un lecteur unique. Les disques durs 1 & 2 sont reconnus séparément.
- Seite 25 MoDE D'EMpLoI • Option 5: Quatre disques indépendants Placez les interrupteurs DIP 1 à 4 en position OFF. Tous les disques durs installés sont alors reconnus séparément par l’ordinateur. • Option 6: Combiner plus de 2 Teraoctets Quand la capacité totale des quatre disques durs combinés atteint plus de 2 To, veuillez placer les interrupteurs DIP ainsi plutôt que comme décrit dans l’Option 1. Placez les interrupteurs DIP 1 à 3 en position OFF et l’interrupteur 4 sur ON. Votre ordinateur reconnaît alors tous les disques installés comme un seul lecteur unique additionnant la capacité des quatre disques. Sachez que les anciens systèmes d’exploitation ne supportent pas les disques de plus de 2 To. Windows accepte les disques de plus de 2 To seulement à partir de Windows Vista. Nombre de Interrupteur Description LED Option lecteurs Statut LED reconnus Combiner 4 Les quatre LEDs de disques durs disque dur s’allument Combiner 3 Les trois LEDs de disques durs disque dur du bas Variante 1 s’allument Combiner 3 Les trois LEDs de disques durs disque dur du haut Variante 2 s’allument Combiner 2 Les deux LEDs de...
- Seite 26 Allumage et extinction automatique Si vous placez l’interrupteur DIP 5 en position ON, le boîtier Quad-Store s’allume et s’éteint en même temps que votre PC. Le ventilateur intégré se mettra aussi en route au démarrage du PC. L’interrupteur Power doit être actionné une fois pour que le Quad-Store puisse fonctionner ainsi. Le boîtier s’éteint si le câble USB est débranché alors que le boîtier utilise ce mode de fonctionnement. Dépannage • Le disque dur n’est pas reconnu. Vérifiez que le câble d’alimentation soit bien branché et que le Quad-Store soit allumé. - Vérifiez que le câble USB soit bien branché et que les ports USB de votre ordinateur soient activés. - Si vous avez branché le câble USB sur un hub USB, débranchez-le et préférez plutôt un branchement direct sur le PC. Si le disque dur en question avait déjà été utilisé sur un autre ordinateur, vérifiez que le système d’exploitation supporte le format de fichiers utilisé. Windows XP et Windows Vista reconnaissent les formats FAT32 et NTFS. • L’ordinateur ne démarre plus quand le boîtier est branché en mode allumage et extinction automatique. Tentez de désactiver la fonction „ Legacy USB“ dans les options de votre BIOS si celui-ci le permet. • Le transfert de données entre le boîtier disque dur et l’ordinateur est trop lent. Vérifiez que les ports USB de votre ordinateur soient à la norme USB 2.0. La vitesse de transfert peut être diminuée si plusieurs appareils USB sont branchés simultanément à votre ordinateur. - Vérifiez que le Quad-Store soit branché avec le câble USB livré. Si le Quad-Store est branché à votre ordinateur via un hub USB, vérifiez que ce dernier soit à la norme USB 2.0.
- Seite 27 MoDE D'EMpLoI Annexe • Disques durs SATA et IDE Que signifie IDE? IDE signifie "Integrated Device Electronics" et est le plus répandu des standards de connexion pour mémoires de masses (disque dur, CDROM, DVD). Les périphériques (disques, lecteurs de CD sont reliés à la carte mère par une nappe souple comportant des connecteurs 40 points. La longueur classique est de 46cm. La capacité des disques durs IDE est limitée à 508 Mo. Seul un pilote Master-Boot-Record (par ex. OnTrack ou EZ-Drive) permet des disques de taille supérieure. Chaque port permet de brancher 2 périphériques: un en Maître et un en Esclave. Pour effectuer cette distinction Master / Slave, on positionne un cavalier sur le sélecteur incorporé au périphérique. Données Alimentation Que signifie SATA? SATA signifie "Serial Advanced Technology Attachment" et est un bus informatique principalement conçu pour le transfert de données entre un ordinateur et un disque dur. C'est l'évolution du standard ATA. Physiquement les câbles utilisés sont le plus grand changement. Les données sont transmises par un fil flexible de sept conducteurs avec des connecteurs de 8mm à chaque extrémité. Il peut atteindre une longueur allant jusqu'à 1 mètre. Un connecteur électrique différent fait partie de la norme. C'est le même type de connecteur mais en plus large que celui utilisé pour les données, ainsi il ne devrait pas être possible de confondre les deux. 15 broches sont utilisées pour assurer trois tensions d'alimentation différentes si nécessaire (3,3 V, 5 V et 12 V). Alimentation Données...
- Seite 28 Formater un nouveau disque dur • Sur Windows 2000 et Windows XP Connectez l’équipement à l’ordinateur et lancez-le. Windows reconnaît le nouveau matériel (Symbole à côté de l’heure), mais ne lui assigne cependant pas de lettre. Effectuez un clic droit sur le poste de travail. Gérer. Vous avez besoin des droits d’administrateur. Cliquez à gauche sur Stockage puis gestion des disques. Dans la fenêtre de droite, apparaissent tous les disques durs. Si un symbole d’avertissement rouge apparaît, le disque doit être initialisé. Effectuez un clic droit sur le symbole et choisissez Initialiser. Cochez le disque dur désiré et confirmez avec OK. Effectuez un clic droit sur "non assigné" et choisissez créer partition. Créez une nouvelle partition de la taille proposée. Si vous voulez créer plusieurs partitions, choisissez les tailles désirées et reprenez depuis l’étape 6. Windows vous propose de formater la nouvelle partition. Si vous choisissez FAT32, chaque partition ne peut excéder 32 GB. Ceci est une limitation Windows. NTFS n’a pas de telles limitations mais peut mener à des problèmes de compatibilité, si vous connectez le disque à un ancien ordinateur ou un Macintosh. Le NTFS n’est pas conseillé, car les fonctions USB du boîtier risquent de ne pas être supportées par certains systèmes d’exploitation. ATTEnTIon: Agissez avec précaution. Si vous formatiez un autre disque par mégarde, vous perdriez définitivement toutes vos données. Si le formatage devait échouer, le disque doit être raccordé...
- Seite 29 MoDE D'EMpLoI • Sur Windows Vista Connectez l’appareil à l’ordinateur et démarrez-le. - Windows signale un nouveau disque dur (symbole à côté de l’horloge), mais ne lui assigne pas de lettre comme aux autres lecteurs. - Faites un clic droit sur Poste de travail puis Administrer. Vous devez avoir les droits d’administrateur sur cet ordinateur. - Un lecteur non initialisé s’affiche dans la gestion de l’ordinateur. Faites un clic droit sur ce lecteur et choisissez Initialiser. Sélectionnez un style de partition. NoTE: Si le disque dur externe sera utilisé sur d’autres systèmes d’exploitation, sélectionnez MBR. Le disque dur s’affiche maintenant comme online mais n’est pas assigné. Faites un clic droit sur le lecteur et sélectionnez Partitionner le volume… - ESuivez les instructions de l’assistant pour créer la ou les partitions voulues. - Note: Si vous choisissez FAT32, chaque partition fera 32Go maximum. Ceci est une limitation Windows. Vous pouvez la contourner avec les logiciels adéquats. NTFS ne comporte aucune limite de ce type mais peut générer des problèmes de compatibilité sur des anciens ordinateurs ou des Macintosh. Ejection du disque Il est conseillé, de toujours retirer le disque à partir de cette icône . Cliquez gauche sur le sym- bole pour l’éjection du matériel et attendez un moment. Cliquez sur le disque à éjecter; par exemple.
