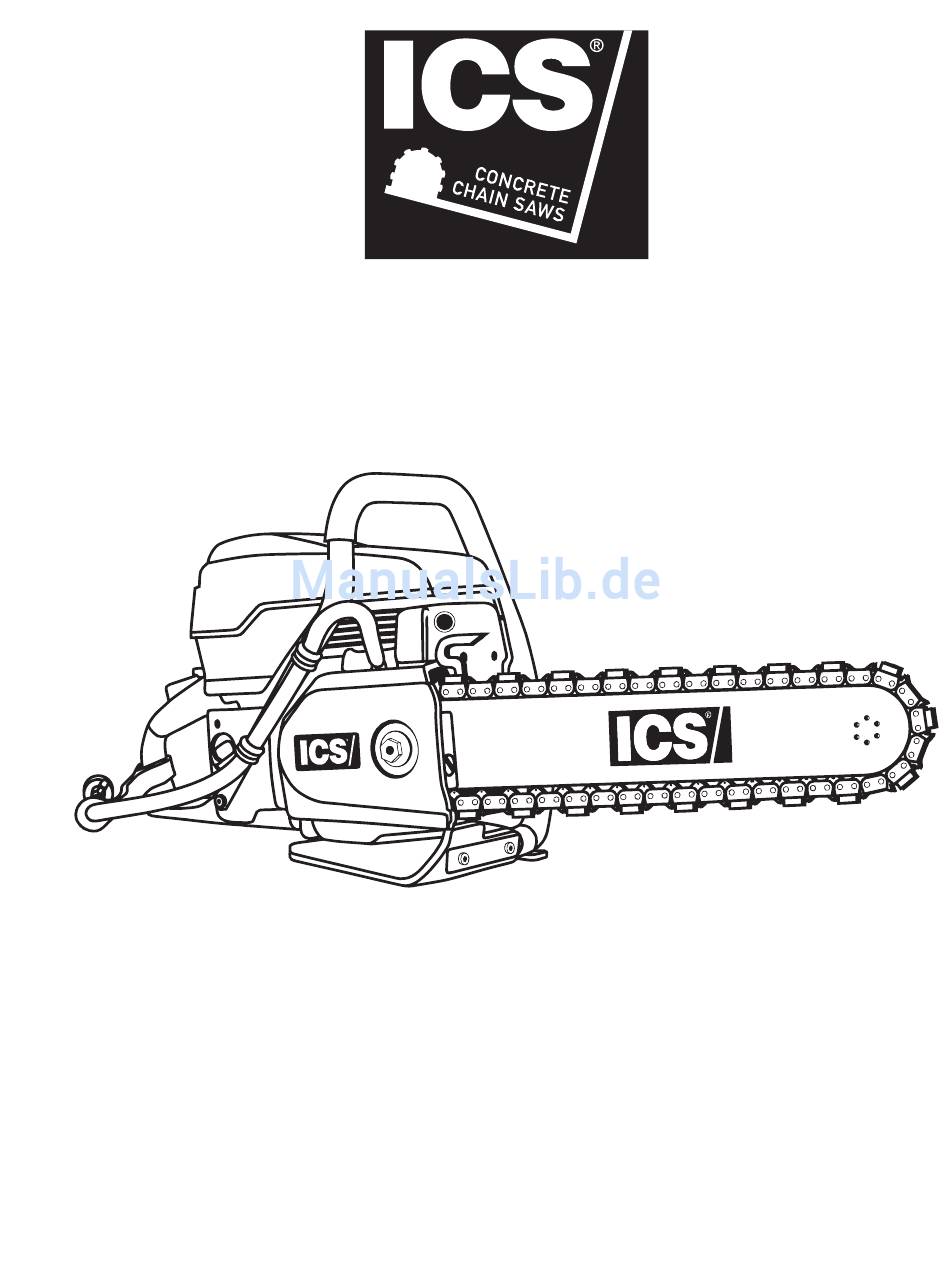

- Seite 1 695GC / 695F4 BEDIENUNGSANLEITUNG © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532...
-
Seite 3: Inhaltsverzeichnis
Dies ist ein professionelles Werkzeug, das ausschließlich zur Verwendung durch geschulte und erfahrene Bediener bestimmt ist. Die 695GC / 695F4 Kettensäge ist zum Schneiden von Beton, Stein und Mauerwerk bestimmt, wenn sie mit der entsprechenden echten ICS-Diamantkette verwendet wird. Duktile Gussrohre dürfen NUR mit der PowerGrit®... -
Seite 4: Symbole Und Schilder
Kette ist *NIEMALS ohne feste Untergrund oder sicherem Griff arbeiten *Nur in gut belüfteten Räumen arbeiten *Nicht befolgen dieser Vorsichtsmaßnahmen kann zu Unfällen führen © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... -
Seite 5: Sicherheit
Gebrauch der PowerGrit® Mehrzweck-Sägekette). Es besteht die Gefahr eines Segmentverlusts oder Bruch der Diamantkette. • Nähere Informationen zum Schneiden von duktilen Gussrohren mit der PowerGrit-Kette finden Sie auf Seite 16. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... -
Seite 6: Allgemeine Sicherheitsvorkehrungen
• Das Werkzeug nur betreiben, wenn Sie sicher stehen und die Säge mit beiden Händen festhalten. • Schlamm entfernen oder unter Kontrolle halten, um beim Schneiden rutschige Bedingungen zu vermeiden. • Darauf achten, dass keine Behinderungen (Sanitärleitungen, elektrische Leitungen, Luftkanäle) vorhanden und Unbeteiligte zugegen sind. • Eine gut markierte Sicherheitszone mit Seilabsperrung und deutlichen Schildern einrichten. • Für ausreichende Belüftung bei Arbeiten in einem geschlossenen Bereich sorgen. Das Einatmen von Abgasen ist gefährlich. • Den Bereich auf stromführende elektrische Kabel überprüfen, um tödliche Stromschläge zu vermeiden. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... -
Seite 7: Einlaufen Des Motors
Leerlauf laufen lassen und alle 5 bis 10 Minuten Gas geben, um Belastung zu vermeiden. • Wenn kein Einlaufen des Motors erfolgt, kann das einen Kolbenfresser zur Folge haben. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... -
Seite 8: Technische Daten
Wasserversorgung mindestens 1,5 bar Wasserfluss Mindestens: 8 l/Min. (2 gpm) Lärmpegel 112 dB(A) bei 1 m 3,9 m/s2 (vorderer Griff) Vibrationsniveau 4,1 m/s2 (rückwärtiger Griff) Eine Tankfüllung, ohne Schneiden, periodisch Motor-Einlaufzeit Gas geben NGK BPMR7A oder Champion RCJ6Y Zündkerze Elektrodenabstand 0,5 mm © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... -
Seite 9: Einrichtung
Die Seitenabdeckung anlegen und darauf achten, dass der Kettenausrichtungsstift in die Öffnung am Schwert eingreift. Die Mutter an der Seitenabdeckung erst dann ganz festziehen, wenn die Kette ordnungsgemäß gespannt ist. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... - Seite 10 Diamantkette immer an den wo die Antriebsglieder ca. 12 mm bis 18 Diamantsegmenten gezogen wird. mm unterhalb des Schwerts hängen, muss die Kette gespannt werden. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532...
- Seite 11 Mutter an der Seitenabdeckung auf ungefähr 27-33 Nm angezogen ist. SCHRITT 8 Die Säge an einer Wasserquelle mit einem Druck von mindestens 1,5 bar anschließen. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532...
-
Seite 12: Betrieb
Benzin zu verhindern (Varnishing). • Bei Nichtgebrauch der Säge für einen längeren Zeitraum (3 Monate) sollte der Kraftstofftank geleert und gereinigt werden. BETANKEN • Die Säge muss vor dem Betanken stets ausgeschaltet werden. • Vor dem Betanken den Bereich um den Tankverschluss reinigen, um eine Verunreinigung des Kraftstoffs zu vermeiden. Eine Verunreinigung des Tanks kann zu Funktionsausfällen der Säge führen. • Den Kraftstoff vor dem Betanken der Säge gründlich im Behälter vermischen. • Den Tankverschluss langsam öffnen, um Druck abzulassen, der sich möglicherweise im Tank aufgebaut hat. • Schließen Sie nach der Treibstoffzufuhr den Treibstoffverschluss sorgfältig, und drehen Sie ihn von Hand fest zu. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... -
Seite 13: Starten Und Abstellen Einer Betonkettensäge
Gashebel gedrückt halten, während das Anwerfseil noch drei weitere Mal betätigt wird. Hinweis: Um den Gashebel ganz geöffnet zu halten, ist es u.U. notwendig, den rechten Fuß in die Öffnung des rückwärtigen Griffs zu schieben und zu drehen. ABSTELLEN DER SÄGE • Zum Abschalten des Motors den Ausschalter in die "STOP"-Position drücken. Das Wasserventil schließen. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... -
Seite 14: Checkliste Vor Dem Schneiden
• Für die geradesten Schnitte die „schrittweise Schnitt-Technik“ anwenden. Die gesamte Schnittlinie mit der Schwertspitze auf eine Tiefe von ca1,3 cm anritzen. Den Schnitt dann um ca. 5 cm vertiefen. Dann ganz durchstechen und den Schnitt mit dem WallWalker® abschließen. • Darauf achten, dass keine Betonstücke herabfallen und den Bediener oder Unbeteiligte verletzen können. Beton ist sehr schwer 30 cm x 30 cm x 30 cm = 68 kg. • Den Schnittbereich auf eventuelle Hindernisse (Sanitärleitungen, elektrische Leitungen, Luftkanäle usw.) prüfen, die den Schnitt behindern können, und diese entfernen. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... - Seite 15 Kette nicht möglich ist, Schlamm von der Schwertspitze "fortzuschleudern". • Wenn die Säge beständig schief zu schneiden beginnt, das Schwert umdrehen und die andere Seite verwenden. Abgenutzte Schienen mit einer Bandschleifmaschine wieder aufbereiten. Hinweis: Während der normalen Lebensdauer eines Schwerts werden zwei bis drei Diamantketten verbraucht.Schwerer Betonstahl kann die Lebensdauer des Schwerts verkürzen. • Bei Verwendung einer neuen Kette kann die anfängliche Schneidgeschwindigkeit erhöht werden, indem „die Diamanten geöffnet werden“. Ein paar Schnitte in einem abschleifenden Material, wie z.B. Schlackenbetonblöcken, durchführen. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532...
-
Seite 16: Schneiden Von Duktilen Gussrohren Mit Der Powergrit® Mehrzweck- Sägekette
Anlassergriff ziehen, um Wasser aus dem Abluftschalldämpfer auszustoßen. • Das Schwert und die Kette entfernen. Den Kettenspanner und die Seitenabdeckung mit Wasser abspülen. DenDen Spanner mit Schmierfett schmieren. • Nach Reinigung der Säge den gesamten Sägekörper, die Kette, das Schwert und das Antriebsritzel mit einem Leichtöl besprühen. Die Behandlung der Säge mit Leichtöl reduziert Rost und wirkt der Ansammlung von Schlamm entgegen. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... -
Seite 17: Wartung & Pflege
Drahtbürste reinigen Dann die Starthaken schmieren. 2. Die Zündkerze entfernen und mit einer Drahtbürste reinigen. Den Elektrodenabstand prüfen. Der korrekte Abstand beträgt 0,5 cm. 3. . Das Kupplungsteller-Nadellager schmieren. NACH 40 BETRIEBSSTUNDEN 1. Die Zündkerze auswechseln. Die Elektrode auf 0,5 mm einstellen. 2. Den Kraftstofffilter im Innern des Tanks prüfen und reinigen oder ersetzen, wenn er verstopft ist. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... -
Seite 18: Luftfilter
Starterhaken ankleben und nicht eingreifen, wenn das Seil gezogen wird. • Das Anlassergehäuse nach jedem Gebrauch gründlich mit Wasser ausspülen. • Die Starterhaken ölen, indem Leichtöl durch die Entlüftungsöffnungen in das Anlassergehäuse gesprüht wird . • Das Anwurfseil auf Ausfransung überprüfen und bei Bedarf ersetzen. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... -
Seite 19: Ersatz Des Anwerfseils
HINWEIS: Bei Freigabe sollte der Startergriff nach Spannung der Feder in die richtige Startposition gezogen werden. ACHTUNG: Überprüfen, ob die Seilscheibe eine zusätzliche halbe Drehung gedreht werden kann, wenn das Anwerfseil ganz herausgezogen wird. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... - Seite 20 Die häufigsten Ursachen für Beschädigungen des Spanners: • Mutter an der Seitenabdeckung ist nicht fest genug angezogen. Die Mutter an der Seitenabdeckung sollte auf ein Drehmoment von 27−33 Nm angezogen werden. • Es wird versucht, die Kette zu spannen, ohne die Mutter an der Seitenabdeckung zu lockern. • Betonbruch in der Tasche des Spanners. Kettenspanner © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532...
-
Seite 21: Entfernung Des Antriebsritzels
Siehe Seite 22. ENTFERNUNG DES ANTRIEBSRITZELS • Die Seitenabdeckung, das Schwert und die Diamantkette entfernen. • Vorsichtig mit einem Schraubendreher die Federklemme von den Halbmanschetten abstemmen. TIPP: Die hohle Hand über das Ende des Schafts halten, damit die Federklemme nicht ausgestoßen wird. ACHTUNG: Eine Schutzbrille tragen. • Die Halbmanschetten und Sicherungsscheiben vom Schaft entfernen. • Das Antriebsritzel vom genuteten Adapter abschieben. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... -
Seite 22: Zündkerze
Elektrodenabstand überprüfen. Ggf. neu einstellen. Der korrekte Abstand beträgt 0,5 mm. • Die Zündkerze sollte nach 40 Betriebsstunden oder bei starker Korrosion der Elektrode früher ersetzt werden. • Stets den empfohlenen Zündkerzentyp verwenden. Bei Verwendung einer falschen Zündkerze können der Kolben und Zylinder stark beschädigt werden. NGK Nr. BPMR7A). © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... - Seite 23 Ritzelnase vor dem Schwert abnutzen. Ritzelnasen-Ersatzkits sind bei einem autorisierten Händler erhältlich. • Die Kette und das Schwert vor der Lagerung mit Leichtöl besprühen. • Das Schwert mit der Ritzelnase nach oben lagern. • Die Wasseröffnungen in der Nut des Schwerts regelmäßig mit einem dünnen Draht reinigen. • Das Schwert ist lediglich eine Führungsbahn für die Kette. Niemals mit dem Schwert Betonmaterial anheben, drehen oder abstemmen. © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532...
-
Seite 24: Fehlerbehebung
Einschieben der Säge in einen engeren Schlitz als die Breite BRUCH DER DIAMANTKETTE der Diamantkettensegmente. Nicht genug Vorschubdruck beim Schneiden. Rückprall und Rattern der Säge vermeiden Weitere Fragen? 32.10.301.251/www.icsbestway.com © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... -
Seite 25: Referenz
1. Bestimmen Sie die Schnitttiefe in m. In diesem Beispiel 20cm = 0,20 m. 2. Bestimmen Sie die Schnitttiefe in m. 1 m + 2 m + 1 m + 2 m = 6 m 3. Multiplizieren Sie die beiden Werte 0,20 m x 6 m = 1, 20 m © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532... - Seite 26 Sega a catena diamantata ICS 695GC/695F4 Koneet Timanttiketjusaha ICS 695GC/695F4 Maskine Diamant Kædesav ICS 695GC/695F4 Máquina Sierra con cadena de diamante ICS 695GC/695F4 Machine Diamant Kettingzaag ICS 695GC/695F4 Máquina Serra de cadeia diamantada ICS 695GC/695F4 Maskin Motorsåg med diamantkedja ICS 695GC/695F4...
- Seite 27 695GC / 695F4 BEDIENUNGSANLEITUNG BLOUNT EUROPE S.A Industrial Cutting Systems Division Rue Emile Francqui 5 B-1435 Mont-Saint-Guibert, Belgien tel: 32.10. 301.251 fax 32.10.301.259 icsbestway.com © 2012 ICS, Blount International Inc. Änderungen von technischen Daten ohne Ankündigung vorbehalten. REV020212 F/N 546532...
