3. Opération
a) Vérifiez si les connexions d'entrée audio et vidéo ont été exécutées correctement (voir "4. Câblage").
b) Pressez OSD pour afficher les réglages dans l'ordre suivante: Luminance → Couleurs → Contraste → Volume
→ Luminance → ... Entrez les valeurs avec + et -.
c) Le bouton POWER (dés)active le moniteur LCD; il ne faut donc pas déconnecter l'adaptateur 12VCC.
d) Pressez le bouton L/R pour inverser l'image horizontalement (gauche/droite) p.ex. si une caméra de
stationnement est installée dans votre véhicule.
e) Instaurez la temporisation de désactivation avec le réglage TIMER : 0, 30, 60, 90 ou 120 minutes.
4. Câblage
Connectez le câble inclus à la fiche mini-DIN du moniteur.
Connexions : RCA jaune = entrée vidéo
RCA rouge = entrée audio
noir
Notez que l'adaptateur 12Vcc est optionnel.
5. Télécommande
1. Bouton MUTE (pour couper le son)
2. Bouton ON/OFF
3. Réglage de luminance
5. Réglage de contraste
4,6,8 Pas de fonction
7. Réglage des couleurs
9. Réglage de volume
10. Bouton L/R : inversement horizontal de l'image
11. Réglage "-" dans le menu
12. Bouton MODE (luminance→contraste→couleur→teint (pas de fonction)→volume→réinitialisation→...)
13. Réglage "+" dans le menu
6. Spécifications
Consultez la table à la page 2.
Toutes les informations présentées dans ce manuel peuvent être modifiées sans notification préalable.
1. Introducción
El MONCOLHA5PN2 se controla por un microordenador con OSD ("On-Screen Display" = visualización en pantalla),
que permite ajustar contraste, brillo, colores y volumen. Quite la película protectora antes de la puesta en marcha.
MONCOLHA5PN2

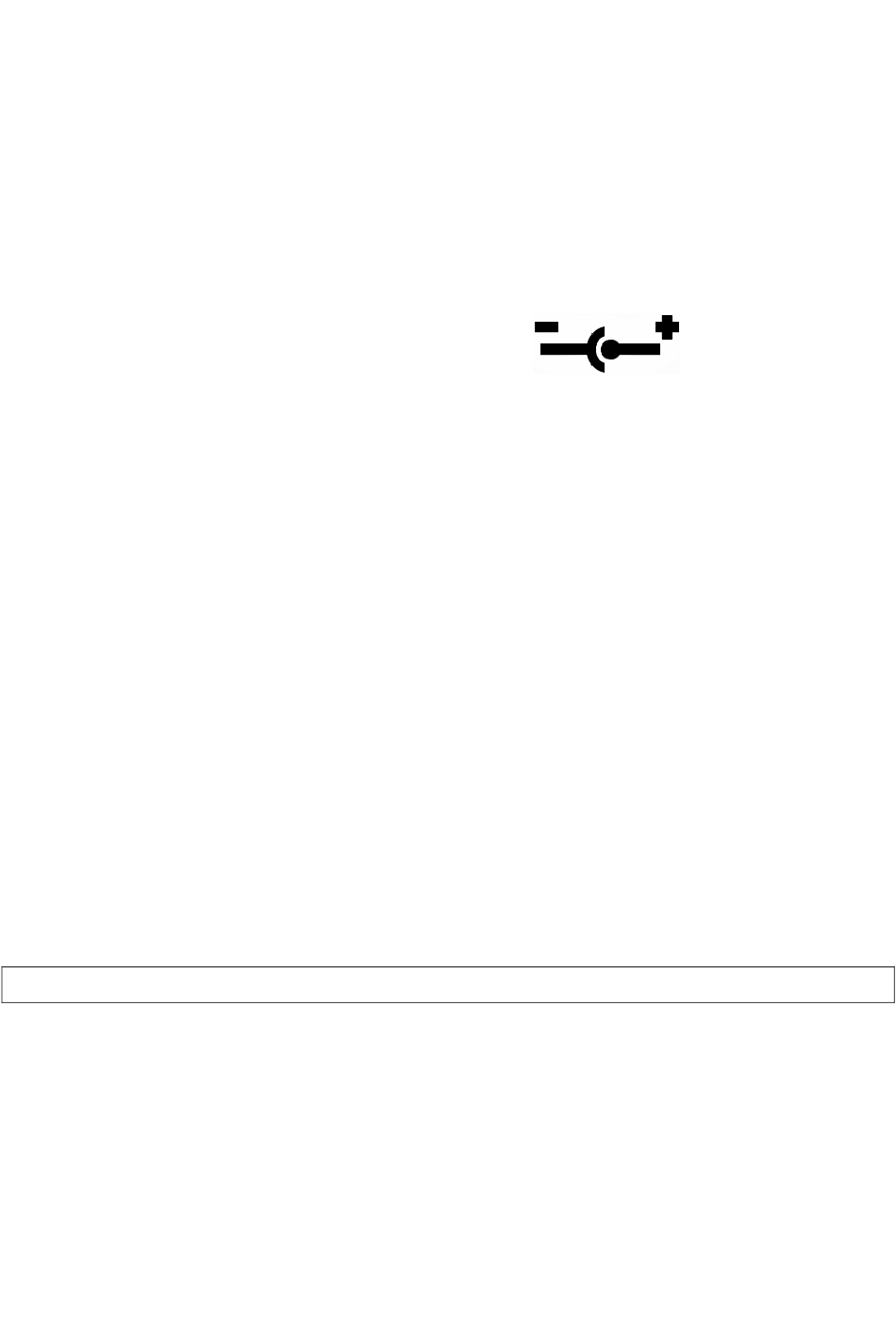

= +12V (± 10%) (utilisez une alimentation 12Vcc/1000mAh)
(voir fig.2 à la p.1)
MONCOLHA5PN2 – MONITOR TFT LCD 5.6"
