Renkforce AC750 Bedienungsanleitung

Bedienungsanleitung

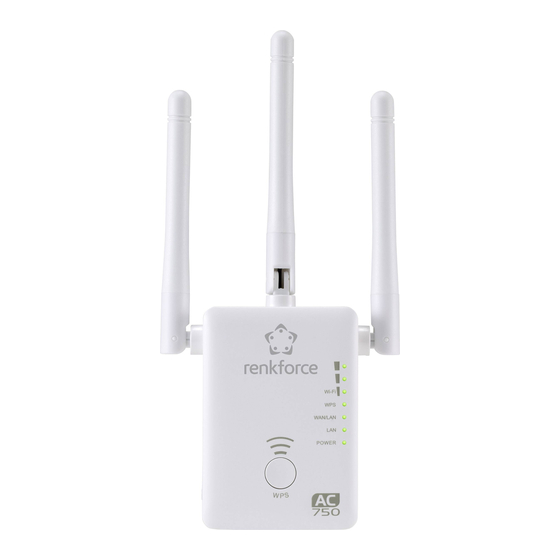

WLAN Repeater AC750
Best.-Nr. 1902085
Bestimmungsgemäße Verwendung
Das Produkt verfügt über die 3 Betriebsarten „Repeater", „Access-Point" (AP) und „Router".
Die Betriebsart „Repeater" dient dazu, Ihr vorhandenes WLAN-Netzwerk zu verstärken und
den Abdeckungsbereich zu vergrößern.
Die Betriebsart „Access-Point" (AP) stellt einen separates WLAN-Netzwerk zur Verfügung.
Die Betriebsart „Router" dient dazu, die Geräte, die mit dem Produkt verbunden sind, über Ihr
vorhandenes Modem mit dem Internet zu verbinden.
Die Verbindung Ihrer Geräte mit dem Produkt kann in allen Betriebsarten per WLAN oder LAN
erfolgen.
Die Spannungsversorgung erfolgt über die Netzsteckdose, in der das Produkt eingesteckt ist.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren
wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungs-
anleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen
mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen In-
haber. Alle Rechte vorbehalten.
Lieferumfang
• WLAN Repeater AC750
• RJ45-Kabel
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads her-
unter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der
Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Ge-
sundheit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in die-
ser Bedienungsanleitung hin, die unbedingt zu beachten sind.
dienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
• Der Aufbau des Produkts entspricht der Schutzklasse II. Als Spannungsquelle für
das Gerät darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versor-
gungsnetzes verwendet werden.
• Wenn das Produkt Beschädigungen aufweist, so fassen Sie es nicht an, es be-
steht Lebensgefahr durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose allpolig ab, an der
das Steckernetzteil angeschlossen ist (z.B. zugehörigen Sicherungsautomat
abschalten bzw. Sicherung herausdrehen, anschließend den zugehörigen FI-
Schutzschalter abschalten). Ziehen Sie erst danach das Steckernetzteil aus der
Netzsteckdose und bringen Sie das Produkt in eine Fachwerkstatt.
• Überprüfen Sie vor jedem Gebrauch das Produkt auf Beschädigungen!
• Falls Sie Beschädigungen feststellen, so darf das Produkt NICHT an die Netz-
spannung angeschlossen werden! Es besteht Lebensgefahr!
• Das Produkt ist nur für trockene, geschlossene Innenräume geeignet. Es darf
nicht feucht oder nass werden, fassen Sie es niemals mit nassen Händen an!
Es besteht Lebensgefahr durch einen elektrischen Schlag!
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämp-
fen und Lösungsmitteln.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kin-
der zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwor-
tet werden, wenden Sie sich an uns oder an einen anderen Fachmann.

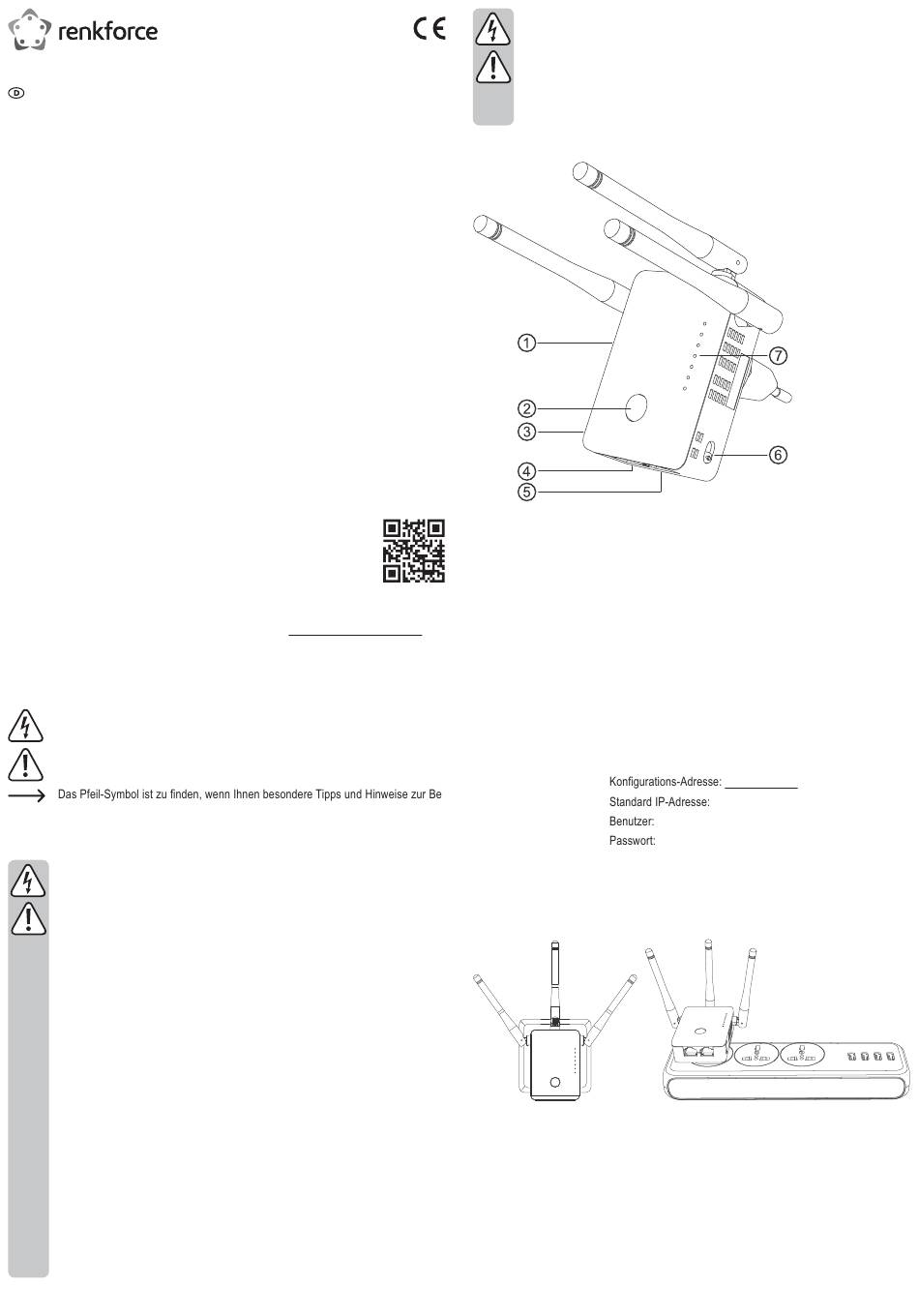

Produktübersicht
1 versenkt angeordnete Taste „Reset"
2 Taste „WPS"
3 Ein-/Aus-Schiebeschalter
4 LAN-Anschluss
5 WAN-/LAN-Anschluss
6 Schiebeschalter zur Modus-Auswahl
7 Status-LEDs
Power (leuchtet, sobald das Gerät eingeschaltet ist)
LAN (leuchtet bei Verbindung; blinkt bei Datenübertragung)
WAN/LAN (leuchtet bei Verbindung; blinkt bei Datenübertragung)
WPS (blinkt schnell, während der Verbindungsherstellung zu Ihrem Router; blinkt lang-
sam, während des Versuchs eine Verbindung zu einem Gerät aufzubauen)
WiFi-LEDs (zeigt die Signalstärke an; 3 LEDs 100%; 2 LEDs 50% – 75%; 1 LED unter 50%;
blinkt die erste LED im Repeater-Modus, besteht keine Verbindung)
Standard-Einstellungen:
-
Anschluss und Inbetriebnahme
• Stecken Sie das Gerät in eine Netzsteckdose ein.
• Richten Sie die Antennen je nach Verwendung so aus, wie es auf den beiden Bildern zu
sehen ist.
• Wählen Sie mit Hilfe des Schiebeschalters für die Modus-Auswahl (6), die gewünschte
Betriebsart aus. Es stehen die Betriebsarten „Repeater", „Access-Point" (AP) und „Router"
zur Auswahl.
• Falls Sie den Modus „Access-Point" ausgewählt haben, verbinden Sie den Port WAN/LAN
mit einem 1 zu 1 verbundenen Netzwerkkabel mit einem Netzwerk-Anschluss Ihres Rou-
ters.
• Falls Sie den Modus „Router" ausgewählt haben, verbinden Sie den Port WAN/LAN mit ei-
nem 1 zu 1 verbundenen Netzwerkkabel mit dem entsprechenden Port von Ihrem Modem.
Schalten Sie Ihr Modem ein.
• Schalten Sie das Produkt mit Hilfe des Schiebeschalters (3) ein (Stellung „ON") und warten
Sie bis der Startvorgang abgeschlossen ist. Dies dauert etwa 2 Minuten.
http://ap.setup
192.168.10.1
admin
admin
