Berker 75316017 Bedienungsanleitung

Notices d'instructions
Bedienungsanleitung
Operation instructions

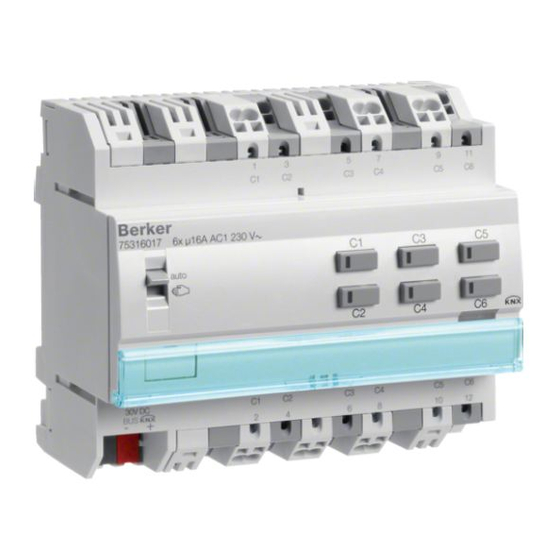

Module 6 sorties avec mesure de courant
Schaltausgang 6-fach mit Stromerkennung
Output module 6-fold with current monitoringa
Réf. no./ Best.-Nr./ Order no
75316017
a z e i y r
Attention!
A
• Appareil à installer uniquement par un installateur
électricien selon les normes d'installation en
vigueur dans le pays.
• Respecter les règles d'installation TBTS.
• Ne pas dépasser la charge maximale admissible
par appareil
• Le non-respect de ces instructions peut entraîner
des dommages sur l'appareil, un incendie ou
d'autres conséquences dangereuses.
Achtung!
E
• Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den
Installationsnormen des Landes erfolgen.
• Installationsvorschriften zur Schutzmaßnahme
SELV beachten.
• Die zulässige Höchstlast pro Gerät darf nicht
überschritten werden.
• Die Nichteinhaltung dieser Anweisungen kann
Schäden am Gerät, Brände oder sonstige
gefährliche Folgen verursachen.
Caution!
Z
• This device is to be installed only by a professional
electrician fitter according to local applicable
installation standards.
• Conform to SELV installation rules.
• Do not exceed the maximum permissible load per
device.
• Failure to follow these instructions may cause
damage to the device, fire or other dangerous
consequences.
Type de charges / Lasttyp / Load type
Lampes à incandescence
230 Vv Glühlampen
Incandescent lamps
Lampes halogènes
230 Vv Halogenlampen
Halogen lamps
Transformateur ferromagnétique
12V v
Konventioneller Transformator
24V DC
Conventional transformer
Transformateur électronique
12V DC
Elekronischer Transformator
24V DC
Electronic transformer
Tubes fluorescents non compensé
Leuchstofflampen ohne Vorschaltgerät
Fluorescent tubes non compensated
Tubes fluorescents pour ballast électronique (mono ou duo)
230 Vv Leuchstofflampen mit EVG (mono oder duo)
Fluorescent tubes for electronic ballast (mono or duo)
Tubes fluorescents compensés en parallèle
Leuchstofflampen mit konventionellen Vorschaltgerät, Parallelschaltung
Parallel compensated fluorescent tubes
Fluo compact
230 Vv Sparlampen
Compact fluorescent
LED 230 Vv LED
1 1
Telefon: + 49 (0) 23 55/90 5-0
Telefax: + 49 (0) 23 55/90 5-111
M
1 • Commutateur
• Schalter
• Auto/Manu
2 • Voyants d'état
• Kontrollleuchten
• Indicators state
3 • Boutons poussoirs de commande
locale
• Taster zur lokalen Ansteuerung
• Local command push-button
einschlägigen
4 • Bouton poussoir lumineux
sd'adressage physique
• Leuchttaster zur physikalischen
Adressierung
• Physical addressing lighted push
button
Les sorties peuvent être raccordées sur des phases différentes.
Die Schaltausgänge können an unterschiedliche Phasen angeschlossen werden.
The outputs can be connected to different phases.
Berker GmbH & Co. KG
Service-Center
Hubertusstraße 17
D-57482 Wenden-Ottfingen
Telefon: 0 23 55 / 90 5-0
Telefax: 0 23 55 / 90 5-111
Berker GmbH & Co. KG
Klagebach 38
58579 Schalksmühle/Germany
www.berker.com
03/2013
6T 8502-50A
Auto/Manu
L1
Auto/Manu
L2
switch
L3
N
1
Bus
Garantie
A
Sous réserve de modifications techniques et de
forme, dans la mesure où elles sont utiles au progrès
techniques. Nos appareils sont garantis dans le
cadre des dispositions légales en vigueur. Pour toute
demande en garantie, s'adresser à votre revendeur ou
retourner l'appareil dûment affranchi avec description
de défaut à notre Centre Service.
Warranty
Z
We reserve the right to make technical and formal
changes to the product in the interest of technical
progress. Our products are under guarantee within
the scope of the statutory provisions. If you have a
warranty claim, please contact the point of sale or
ship the device postage free with a description of the
fault to the appropriate regional representative.
Gewährleistung
E
Technische und formale Änderungen am Produkt,
soweit sie dem technischen Fortschritt dienen,
behalten wir uns vor. Wir leisten Gewähr im
Rahmen der gesetzlichen Bestimmungen. Im
Gewährleistungsfall bitte an die Verkaufsstelle wenden
oder das Gerät portofrei mit Fehlerbeschreibung an
unser Service-Center senden.
1 3 5
C1 C2 C3 C4
75316017
C1
auto
C2
C1 C2 C3
4 6
2
Hager 07.12
7 9 11
C5 C6
2
C3 C3 C5 C5
3
C4 C4 C6 C6
4
C4 C5 C6
8 10 12
2300 W
2300 W
1600 W
1380 W
800 W
25 x 18 W
1000 W
130 µF
25 x 18 W
200 W
6T 8502-50A
