Allgemeine Anleitungen - T&S B-0230 Installations- Und Wartungsanleitungen

Allgemeine Anleitungen

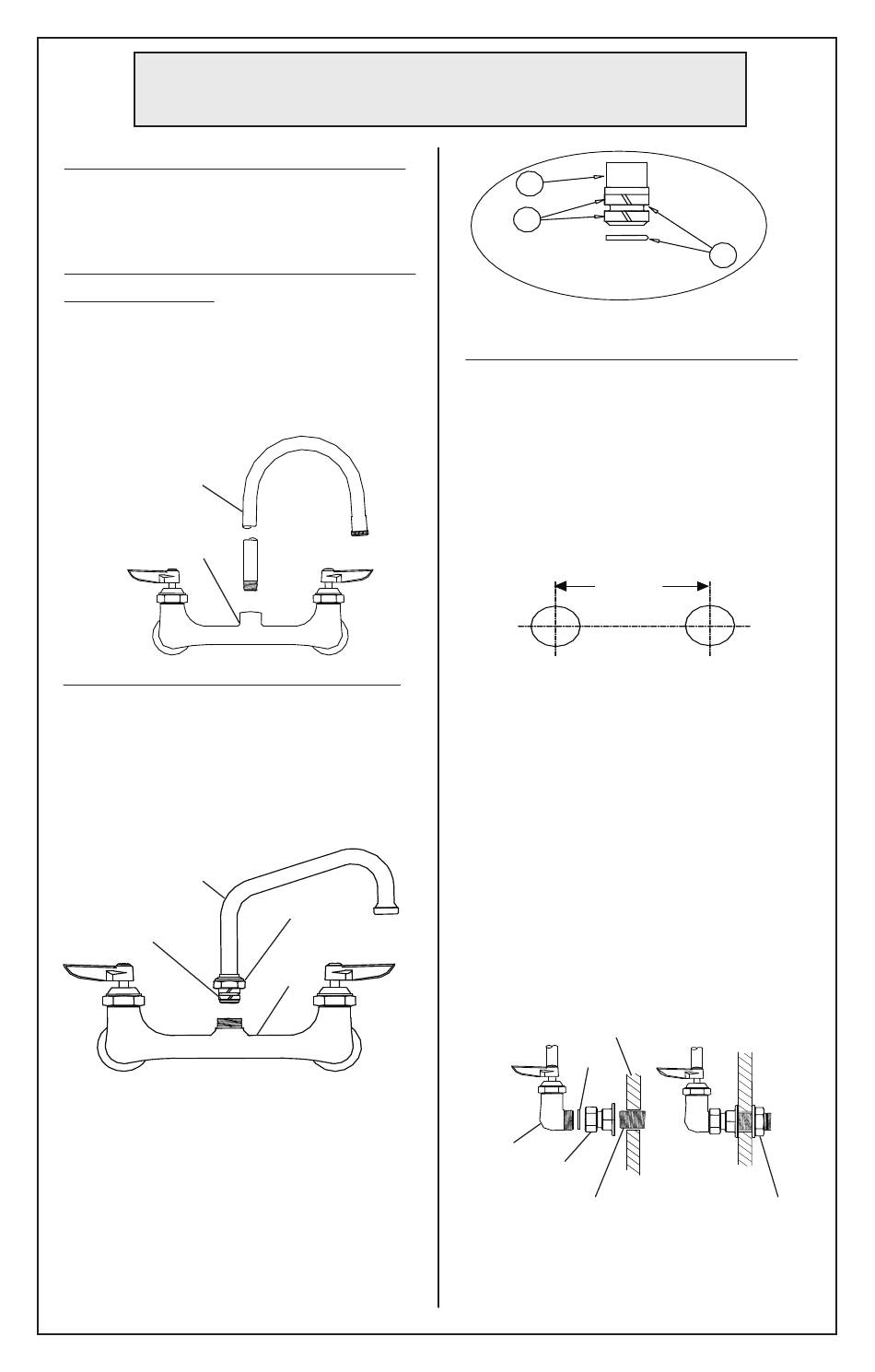

Installation des Schwenkarms:
Hinweis: Schwenkarme sind als erstes
zu installieren.
Falls der feststehende Gußauslauf
installiert wird
1. Auf das Gewindeteil von Nr. 9 Tef-
lonband oder Rohrkitt auftragen.
2. Nr. 9 fest mit der Hand in Nr. 2
einschrauben.
9
2
Falls Schwenkarm installiert wird
3. Nr. 9 oder Nr. 10 in Nr. 2 einfügen
und auf dem Spültisch nach vorne
drehen.
4. Nr.16 mit einem Schraubenschlüs-
sel fest anziehen.
9 oder 10
11, 12,
14, 15
Zum Reparieren des Schwen-
karms oder Ersetzen von Nr. 15
(O-Ring) und Nr. 14 (Muff en):
5. Eine Nr. 14 auf Nr. 11 aufschieben.
Nr. 15 auf Nr. 11 installieren und mit
mitgelieferter Nr. 17 gut schmieren.
Die zweite Nr. 14 auf Nr. 11 installie-
ren. (Siehe vergrößerte Ansicht)
16
2
7
11
14
Vergrößerte Ansicht
Installation des Wasserhahns:
6. Wasser abdrehen und Wasserlei-
tungen entleeren. Zwei Löcher mit
einem Durchmesser von
3 cm und einem Abstand von 20 cm
in die Deckplatte bohren, in die Nr.2
installiert wird.
[20 cm]
7. Tefl onband oder Rohrkitt auf Was-
serleitungsrohre auftragen.
8. Nr. 2 an Wasserleitung an-
schließen, indem Nr. 3 mit versetzer
Mitte auf den Nippel. (nicht in
der Lieferung enthalten) aufge-
schraubt und gegen die Deckplatte
festgezogen wird. (Mutter auf der
gegenüberliegenden Deckplatte
nicht in der Lieferung enthalten.)
Falls erforderlich, Wasserleitungen
entsprechend kürzen.
wand
4
2
3
Wasserleitungsrohr
(nicht in der Lieferung enthalten)
9. Wasser andrehen und auf Dich-
tigkeit prüfen.
15
Mutter
