Inhaltszusammenfassung für Forkardt 3 QLCKT

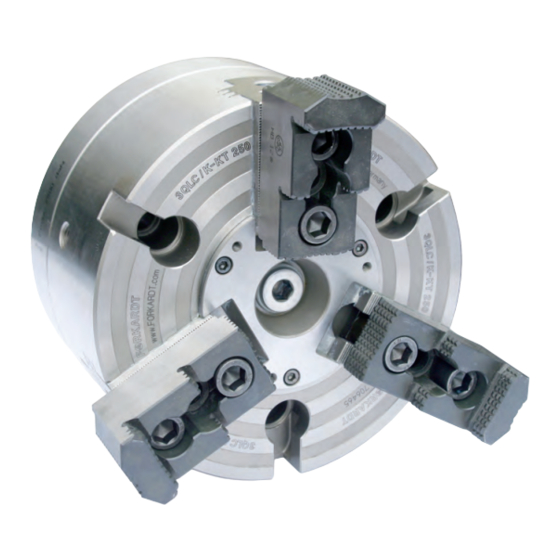

- Seite 1 3 QLCKT KRAFTSPANNFUTTER B E T R I E B S A N L E I T U N G EUTS H...
-
Seite 2: Inhaltsverzeichnis
3QLCKT.D INHALTSVERZEICHNIS Ausgabe 07 / 2013 Inhaltsverzeichnis Allgemeines zur Dokumentation ........3 Erklärung der Symbole . -
Seite 3: Allgemeines Zur Dokumentation
Die Betriebsanleitung darf weder vollständig noch teilweise vervielfältigt, verbreitet oder zu Zwecken des Wettbewerbs verwendet werden. Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der Firma FORKARDT DEUTSCHLAND GMBH 1.1 Erklärung der Symbole Sicherheitshinweise zur Abwendung von Lebensgefahr, bzw. zur Vermeidung von Sachschäden, werden in dieser Betriebsanleitung durch die hier definierten... -
Seite 4: Technische Daten
3QLCKT.D TECHNISCHE DATEN Ausgabe 07 / 2013 Technische Daten Übersicht... -
Seite 5: Kurzzeichenerklärung Für Spindelaufnahmen
3QLCKT.D TECHNISCHE DATEN Ausgabe 07 / 2013 Kurzzeichenerklärung für Spindelaufnahmen 3QLCKT mit S-Backenanschluss... - Seite 6 3QLCKT.D TECHNISCHE DATEN Ausgabe 07 / 2013...
-
Seite 7: 3Qlckt Mit Kdin-Backenanschluss
3QLCKT.D TECHNISCHE DATEN Ausgabe 07 / 2013 2.4 3QLCKT mit KDIN-Backenanschluss... -
Seite 8: Allgemeine Sicherheitshinweise
3QLCKT.D SICHERHEITSHINWEISE Ausgabe 07 / 2013 3.0 Sicherheitshinweise 3.1 Allgemeines Von Kraftspannfuttern können Risiken ausgehen, wenn der Einsatz und die Handhabung nicht den sicherheitstechnischen Anforderungen entsprechen. Das Kraftspannfutter ist nach dem Stand der Technik gebaut und betriebssicher. Trotzdem können von diesem Kraftspannfutter Gefahren ausgehen, wenn sie von nicht qualifi- zierten Personen unsachgemäß... -
Seite 9: Transport, Handhabung Und Lagerung
3QLCKT.D SICHERHEITSHINWEISE Ausgabe 07 / 2013 • Größe der Schnittkraft am Schneidwerkzeug • Ausladung der Aufsatzbacken von der Spannstelle • Abnahme der Spannkraft durch die Fliehkraft bei Außenspannung • Die angegebene max. Drehzahl gilt nur für harte Standard-Aufsatzbacken • Bei Sonderaufsatzbacken ist die max. drehzahl und Spannkraft zu berechnen (siehe Spannkraftberechnung) Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Bedingungen für Montage, Inbetriebnahme, Betrieb und Instand-... -
Seite 10: Sicherheitstechnische Bedingungen Für Kraftbetätigte Spanneinrichtungen
3QLCKT.D SICHERHEITSHINWEISE Ausgabe 07 / 2013 Nach einer Kollision die Drehmaschine sofort stillsetzen und die Spanneinrichtung auf Schäden kontrollieren. Neben leicht erkennbaren Schäden können auch versteckte Schäden auftreten, wie Haarrisse im Futterkörper und in den Grundbacken. Das Kraftspannfutter sofort von der Maschinenspindel abnehmen. -
Seite 11: Aufbau Und Funktion
3QLCKT.D AUFBAU UND FUNKTION Ausgabe 07 / 2013 Aufbau und Funktion Bauteile des Kraftspannfutters Funktion Das kraftbetätigte Spannfutter QLCKT wurde speziell entwickelt für die Fertigung von Massenteilen bei hohen Drehzahlen. Die Verbindung des Kraftspannfutters zum Werkstück ist kraftschlüssig, d. h. die Kraft- übertragung geschieht durch das Anpressen der Spannbacken (Grundbacken mit Aufsatzbacken) an das Werkstück. -
Seite 12: Montage
• Backen- und Kolbenhub der eingesetzten Spanneinrichtung überprüfen. (siehe Zu- sammenstellung) • Die Spannkraft im Stillstand der Spanneinrichtung mit einem statischen Spannkraft- messgerät, z. B. FORKARDT SKM 1200/1500, messen und mit dem angegebenen Wert auf dem Futter vergleichen. • Bei 1/5 der maximalen Betätigungskraft muss die verwendete Spanneinrichtung öffnen und schließen. -
Seite 13: Inbetriebnahme
• Leerhub der Spanneinrichtung zur Verteilung des Schmierfettes durchführen. • Spannzylinder mehrmals betätigen (vor, zurück), um das System zu entlüften. • Spannkraft im Stillstand mit einem Spannkraftmessgerät, z. B. FORKARDT SKM 1200/1500 an der Spanneinrichtung überprüfen. • Werkstück einlegen und spannen. -
Seite 14: Spannkraft
3QLCKT.D SPANNKRAFT Ausgabe 07 / 2013 Spannkraft Allgemeines Die Verbindung des Kraftspannfutters zum Werkstück ist kraftschlüssig, d.h., die Kraftübertragung geschieht durch das Anpressen der Spannbacken (Grundbacken mit Aufsatzbacken) an das Werkstück. Der zum Herstellen dieser Kraftschlüssigkeit not- wendige Anpressdruck wird als Spannkraft bezeichnet. Auf die Spannkraft wirken, direkt oder indirekt, verschiedene Einflüsse: •... -
Seite 15: Betriebsspannkraft F Sp
Der durch die Grund- und Aufsatzbacken erzeugten Fliehkraft, die die Spannkraft des Futters vermindert, wirken bei den Kraftspannfuttern Typ 3 QLCKT Fliehgewichte über Hebel entgegen, so dass die auf das Werkstück wirkende Spannkraft annähernd kon- stant bleibt. -
Seite 16: Spannkraftberechnung
Für die Berechnung der Betriebsspannkraft und des tatsächlich auftretenden Spann- kraftverlustes Δ gilt für die Kraftspannfutter Typ 3 QLCKT folgende Berechnungsformel: Fsp = Fspo ± Δ Fsp ± C4 x n2 Hierin ist die vorhandene Spannkraft F 0 im Stillstand ( bei Drehzahl n = 0 ): und der Spannkraftverlust Δ... - Seite 17 3QLCKT.D SPANNKRAFT Ausgabe 07 / 2013 In den Formeln verwendete Begriffe: = Betriebsspannkraft [daN], die Gesamtspannkraft aller Backen im Lauf C1, C2, C3, C4 = Futterkonstante Fax = Max. Betätigungskraft [daN] = Drehzahl [min Ma = Gesamt - Zentrifugalmoment der Spannbacken [kgm] Dsp = Spanndurchmesser [mm] YAB = Schwerpunktsabstand der Aufsatzbacke...
-
Seite 18: Sicherheitshinweise
3QLCKT.D SPANNKRAFT Ausgabe 07 / 2013 Sicherheitshinweise • Nachprüfen, ob die Spannkraft des Kraftspannfutters unter den gewähl- ten Betriebsbedingungen für die Bearbeitung ausreicht. • Die errechneten Spannkraftwerte werden nur bei einwandfreiem Zustand des Kraftspannfutters erreicht (bei frisch geschmiertem Futter kann die Spannkraft höhere Werte annehmen). •... -
Seite 19: Berechnungsbeispiele
3QLCKT.D SPANNKRAFT Ausgabe 07 / 2013 Berechnungsbeispiele Beispiel 1: Kraftspannfutter Typ 3QLCKT 250 S 12 Max. Betätigungskraft Fax = 6000 daN Backenausrüstung HB 12 Spanndurchmesser Dsp = 160 mm Arbeitsdrehzahl 3500 min-1 Futterkonstante C 1 = Futterkonstante C 2 = Futterkonstante C 3 = 0,49... -
Seite 20: Wartung Und Instandsetzung
über die Schmiernippel in den Grundbacken mit vorgeschriebenem Schmierfett. Bei ungewöhnlicher Verringerung Prüfung der Grundbacken, der Spannkraft oder Genauigkeit des Futterkolbens auf Verschleiß oder Verschmutzung. Für die regelmäßige Schmierung empfehlen wir FORKARDT - Spezialfett: Ident-Nr. Doseninhalt PF 5 101400084 1 kg PF 6 101400088... -
Seite 21: Zerlegen Des Kraftspannfutters
3QLCKT.D WARTUNG UND INSTANDSETZUNG Ausgabe 07 / 2013 8.1.1 Zerlegen des Kraftspannfutters • Zylinderschrauben am Futterdeckel aus dem Gewinde des Futterkörpers heraus- schrauben. • Schutzdeckel demontieren • Futterdeckel abziehen; Fliehkraftzubehör entnehmen. • Futterkolben aus der Bohrung und den Keilhaken der Grundbacken herausziehen (dabei bewegen sich die Grundbacken nach innen). -
Seite 22: Fehlerbehebung
3QLCKT.D FEHLERBEHEBUNG Ausgabe 07 / 2013 Fehlerbehebung In der nachfolgenden Tabelle sind Maßnahmen zur Problembehebung bei eventuellen Störungen an der Spanneinrichtung aufgeführt. Die Wieder- inbetriebnahme nach einer Fehlerbehebung entsprechend den Hinweisen im Kapitel „Inbetriebnahme“ vornehmen. Problem Mögliche Ursache Maßnahmen Die Drehmaschine Unwucht des Zylinder- Rundlauf des Spann- vibriert stark. -
Seite 23: Ersatzteile Und Kundendienst
Ausgabe 07 / 2013 10.0 Ersatzteile Aus Sicherheitsgründen und für eine einwandfreie Funktion nur Originalteile von FORKARDT verwenden. Herstellergarantie nur für Originalteile von FORKARDT. Für Schäden, die durch die Verwendung von Fremdteilen an unseren Produkten entstehen, besteht kein Anspruch auf Produkthaftung 10.1 Baugruppen... -
Seite 24: Baugruppen Körper
3QLCKT.D ERSATZTEILE UND KUNDENDIENST Ausgabe 07 / 2013 10.2 Baugruppen Körper... -
Seite 25: Baugruppen Futterdeckel
3QLCKT.D ERSATZTEILE UND KUNDENDIENST Ausgabe 07 / 2013 10.3 Baugruppen Futterdeckel... -
Seite 26: Baugruppen Grundbacke
3QLCKT.D ERSATZTEILE UND KUNDENDIENST Ausgabe 07 / 2013 10.4 Baugruppen Grundbacke... -
Seite 27: Baugruppen Kolben
3QLCKT.D ERSATZTEILE UND KUNDENDIENST Ausgabe 07 / 2013 10.5 Baugruppen Kolben 10.6 Baugruppen Fliehkraftzubehör... -
Seite 28: Kundendienst
ERSATZTEILE UND KUNDENDIENST Ausgabe 07 / 2013 10.7 Kundendienst Für die Bestellung von Ersatzteilen die folgenden Daten angeben: Benennung Stückzahl Artikelnummer FORKARDT DEUTSCHLAND GMBH Heinrich-Hertz-Straße 7 D-40684 Erkrath Telefon +49 211 2506 334 Herr Neuenfeldt +49 211 2506 284 Herr Cordes... -
Seite 29: Einbauerklärung
3QLCKT.D EINBAUERKLÄRUNG Ausgabe 07 / 2013 11.0 Einbauerklärung im Sinne der EG-Maschinenrichtlinie EG-RL 2006 / 42 / EG Hiermit erklärt der Hersteller, FORKARDT Deutschland GmbH Heinrich-Hertz-Str. 7 D - 40699 Erkrath der unvollständigen Maschinen mit den Bezeichnungen: Typenbezeichnung: Kraftbetätigtes Dreibackenfutter... - Seite 30 Waigaoqiao FTZ CHINA 200131, CHINA F. (+1) 231 995-8361 P. (+86) 21 5868 3677 E. sales@forkardt.us E. info@forkardt.cn.com FORKARDT INDIA LLP Plot No. 39 D.No.5-5-35 Ayyanna Ind. Park IE Prasanthnagar, Kukatpally Hyderabad - 500 072, India P. (+91) 40 400 20571 WWW.FORKARDT.COM...
