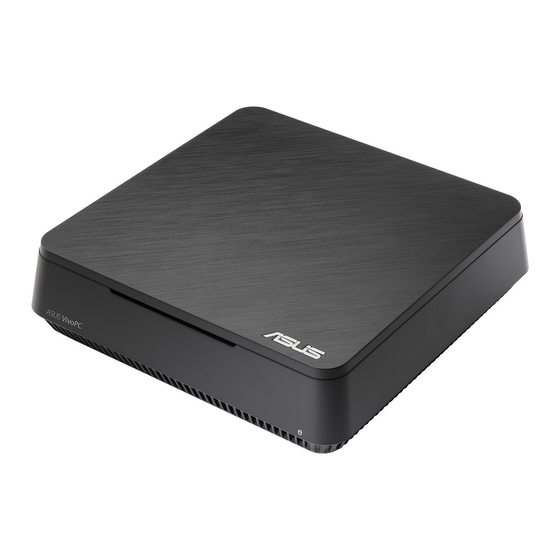

Asus VivoPC VC62B Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. PCs
  5. VivoPC VC62B
  6. Benutzerhandbuch
Asus VivoPC VC62B Benutzerhandbuch

Asus VivoPC VC62B Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
VivoPC Barebone
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus VivoPC VC62B

Inhaltszusammenfassung für Asus VivoPC VC62B

  • Seite 1 VivoPC Barebone Benutzerhandbuch...

  • Seite 2: Erste Ausgabe August 2014

    Schäden, die aufgrund von Auslassung oder Verrichtung gesetzlicher Pflichten gemäß dieser Garantieerklärung erfolgen. ASUS ist nur für verantwortlich für bzw. entschädigt Sie nur bei Verlust, Schäden oder Ansprüchen, die aufgrund eines vertraglichen, zivilrechtlichen Bruchs dieser Garantieerklärung seitens ASUS entstehen.

  • Seite 3: Inhaltsverzeichnis

    BIOS schnell aufrufen ..................20 Systemkomponent installieren Speichermodule installieren ................22 Speichergeräte installieren ................27 2,5-Zoll-Festplatten/SSDs installieren ............27 3,5-Zoll-Festplatte installieren ................ 34 Anhang Sicherheitsinformationen ...................40 Einrichten Ihres Systems ................... 40 Umsicht bei der Benutzung ................40 Richtlinien und Vorschriften ................42 ASUS Kontaktinformation ..................48 VivoPC Barebone...

  • Seite 4: Über Diese Anleitung

    Über diese Anleitung Diese Anleitung liefert Informationen über die Hardware- und Softwaremerkmale Ihres PCs, geordnet in folgenden Kapiteln: Kapitel 1: Kennenlernen Ihres VivoPCs Dieses Kapitel beschreibt die Hardware-Komponenten Ihres VivoPCs. Kapitel 2: VivoPC ,verwenden Dieses Kapitel liefert Informationen zur Nutzung Ihres VivoPCs. Kapitel 3: Systemkomponenten installieren In diesem Kapitel erfahren Sie, wie Sie neue Komponenten in Ihrem VivoPC Barebone installieren.

  • Seite 5: Verpackungsinhalt

    8 Stk. Technische Dokumentationen Schrauben HINWEISE: • Technische Daten und Lieferumfang Ihres VivoPCs können sich je nach Land oder Region unterscheiden. • Die Verfügbarkeit dieser Pakete können mit Ihrem VivoPC-Paket variieren. • Wenn das Gerät oder seine Komponenten, während des normalen und richtigen Gebrauch innerhalb der Garantiezeit versagen, bringen Sie die Garantiekarte zum ASUS Service-Center, für einen Ersatz der defekten Komponenten. VivoPC Barebone...
  • Seite 6 VivoPC Barebone...

  • Seite 7: Kennenlernen Ihres Vivopcs

    Kennenlernen Ihres VivoPCs...

  • Seite 8: Produkteigenschaften

    Produkteigenschaften Vorderseite Vorderabdeckung Durch den abnehmbaren Deckel kommen Sie einfach an Festplatte und Speichermodule heran. WICHTIG! Schalten Sie vor dem Entfernen der oberen Abdeckung Ihren VivoPC aus, trennen Sie das Netzkabel und andere Peripherie. Lautsprecher Dieser VivoPC nutzt SonicMaster-Technologie zur Ausgabe von HiFi-Klangqualität mit tieferen Bässen direkt aus den integrierten Audiolautsprechern.

  • Seite 9: Linke Seite

    Linke Seite Lüftungsöffnungen Durch die Lüftungsschlitze der linken Seite kann kühle Luft in das VivoPC-Gehäuse gelangen. WICHTIG! Für eine optimale Wärmeableitung und Belüftung, stellen Sie sicher, dass die Lüftungsschlitze frei sind. VivoPC Barebone...

  • Seite 10: Rückseite

    Rückseite Stromschalter Der Ein/Ausschalter ermöglicht ihnen, den VivoPC ein- oder aususchalten. Zusätzlich können Sie Ihren VivoPC mit der Ein-/ Austaste auch in den Ruhezustand versetzen. Speicherkartensteckplatz Der eingebaute Speicherkartenleser ermöglicht Ihrer VivoPC- Daten von MMC/SD-Karten zu lesen und zu schreiben. Deckelverriegelung und Kensington-Sicherheitsschlitz Die Deckelverriegelung fixiert den Deckel Ihres VivoPC.

  • Seite 11: Displayport-Anschluss

    DisplayPort-Anschluss Verbinden Sie Ihren VivoPC über diesen Anschluss mit einem externen DisplayPort-, VGA-, DVI- oder HDMI-Anzeigegerät. LAN-Anschluss Der 8-polige RJ-45 LAN-Anschluss unterstützt ein Standardnetzwerkkabel zur Verbindung mit einem lokalen Netzwerk. Kopfhörer/Audio-Ausgangsbuchse Die Kopfhörerbuchse wird benutzt, um die ausgehenden Audio-Signale des Systems zu einem Kopfhörer oder aktiven LKautsprechern zu übertragen.

  • Seite 12: Strom-Eingang (Dc 19V)

    Hintere Belüftungsöffnungen Die Lüftungsöffnungen lassen kühle Luft in den VivoPC hinein und die warme Luft wieder heraus. WICHTIG! Damit die Wärme optimal abgeleitet werden kann, achten Sie darauf, dass hinter den Lüftungsöffnungen mindestens 10 cm Platz verbleibt. Strom-Eingang (DC 19V) Das mitgelieferte Netzteil wandelt Wechselstrom in Gleichstrom, welcher für die Stromversorgung des Gerätes benötigt wird, um.

  • Seite 13: Ihren Vivopc Verwenden

    Ihren VivoPC verwenden...

  • Seite 14: Erste Schritte

    Erste Schritte Verbinden des Netzteils So verbinden Sie das Netzteil mit Ihren VivoPC: Verbinden Sie das Netzkabel mit dem Netzteil. Verbinden Sie das Netzteil mit einer 100 V ~ 240 V Steckdose. Schließen Sie den kleinen Netzteilstecker an den Stromanschluss (DC) Ihres VivoPCs an.
  • Seite 15 WICHTIG! • Wir empfehlen dringend, dass Sie nur das mitgelieferte Netzteil und Kabel, für Ihren VivoPCverwenden. • Wir empfehlen dringend die Nutzung einer geerdeten Steckdose beim Einsatz Ihres VivoPCs. • Die Steckdose muss leicht zugänglich sein und sich in der Nähe Ihres VivoPCs befinden. • Trennen Sie Ihren VivoPC vom Netzstrom, indem Sie den Netzstecker aus der Steckdose ziehen. HINWEIS: Informationen zum Netzteil: • Eingangsspannung: 100-240V Wechselspannung • Eingangsfrequenz: 50-60Hz • Ausgangsstrom: 3.42A(65W) oder 4.74A(90W)(variiert je nach Modell) • Ausgangsspannung: 19 V VivoPC Barebone...

  • Seite 16: Bildschirm Verbinden

    Bildschirm verbinden Sie können ein Display oder Projektor an Ihren VivoPC, über die folgenden Anschlüsse anschließen: • HDMI-Anschluss • DisplayPort-Anschluss • VGA-Anschluss (mit einem DisplayPort-zu-VGA-Adapter oder einem HDMI-zu-VGA-Adapter verwenden) (mit einem HDMI-zu-DVI-Adapter verwenden) • DVI-Anschluss (mit einem HDMI-DVI-Adapter) HINWEIS:HDMI-zu-DVI-Adapter, DisplayPort-zu-VGA-Adapter oder HDMI- zu-VGA-Adapter werden separat erworben. So verbinden Sie ein Display mit Ihrem VivoPC: Schließen Sie ein Display-Kabel entweder an den HDMI-Anschluss oder Displayport an.

  • Seite 17: Anschluss Einer Usb-Tastatur Und Maus

    Anschluss einer USB-Tastatur und Maus Sie können auch eine beliebige USB-Tastatur und Maus an den VivoPC anschließen. Auch USB-Empfänger für kabellose Tastaturen und Mäuse lassen sich anschließen. So verbinden Sie eine Tastatur und Maus mit Ihrem VivoPC: Verbinden Sie den USB-Dongle der Tastatur und Maus an einem der USB 2.0-Anschlüsse auf der Rückseite Ihres VivoPCs.

  • Seite 18: Ihren Vivopc Einschalten

    Ihren VivoPC einschalten Zum Einschalten Ihres VivoPCs drücken Sie die Ein-/Austaste. VivoPC Barebone...

  • Seite 19: Ihren Vivopc Ausschalten

    Ihren VivoPC ausschalten Sollte Ihr VivoPC nicht mehr reagieren, halten Sie die Ein-/Austaste ungefähr vier (4) Sekunden lang gedrückt, bis sich Ihr VivoPC abschaltet. Ihren VivoPC in den Ruhezustand versetzen Versetzen Sie Ihren VivoPC in den Ruhezustand, indem Sie einmal die Ein-/ Austaste drücken.

  • Seite 20: Bios Schnell Aufrufen

    BIOS schnell aufrufen So gelangen Sie schnell ins BIOS: • Schalten Sie Ihren VivoPC aus, indem Sie die Ein-/Austaste mindestens 4 Sekunden lang gedrückt halten. Anschließend schalten Sie den VivoPC wieder ein und drücken beim Selbsttest die <F2>-Taste. • Trennen Sie im abgeschalteten Zustand das Stromkabel vom Netzteil des VivoPCs. Schließen Sie das Stromkabel wieder an, schalten Sie Ihren VivoPC über die Ein-/Austaste ein.

  • Seite 21: Systemkomponent Installieren

    Systemkomponent installieren...

  • Seite 22: Speichermodule Installieren

    WICHTIG! Sie können lediglich 1.35V DDR3 SO-DIMMs in die DIMM- Steckplätze des VivoPCs einsetzen. HINWEIS: Eine Liste kompatibler DIMMs finden Sie unter http://www. asus.com. So installieren oder ergänzen Sie Speichermodule: Schalten Sie Ihren VivoPC aus. Trennen Sie die Kabel und Peripheriegeräte.
  • Seite 23 Schieben Sie den Deckel Richtung VivoPC-Rückwand, bis sie sich vom Gehäuse löst. 6. Nehmen Sie den Deckel ab und stellen Sie ihn beiseite. 7. Schieben Sie den DualBay-Adapter vorsichtig vom SATA-Anschluss und entfernen ihn vom Laufwerksschacht. HINWEIS: Das VivoPC Barebone wird standardmäßig mit einem leeren DualBay-Adapter geliefert. Falls Sie den DualBay-Adapter durch eine 3,5-Zoll-Festplatte ersetzen möchten, finden Sie in Abschnitt 3,5-Zoll- Festplatte installieren weitere Informationen.
  • Seite 24 Memory Legen Sie ein Speichermodul bereit. 9. Setzen Sie das Speichermodul in den Steckplatz ein (A), drücken Sie es anschließend bis zum Einrasten nach unten (B). SATA-Anschluss Memory SO-DIMM-Abdeckung Laufwerksschacht 10. Richten Sie das Speichermodul aus und setzen Sie es in den Steckplatz (A) drücken Sie es dann nach unten, bis es richtig einrastet (B).
  • Seite 25 11. Setzen Sie die SO-DIMM-Steckplatzabdeckung (A) wieder auf, fixieren Sie sie mit der zuvor entfernten Schraube (B). 12. Setzen Sie den Vivo DualBay-Adapter wieder in den Laufwerksschacht ein, schieben Sie ihn dann Richtung SATA- Anschluss. SATA-Anschluss VivoPC Barebone...
  • Seite 26 13. Setzen Sie den Deckel wieder auf, schieben Sie diesen bis zum Anschlag zur Vorderseite des VivoPC. 14. Fixieren Sie den Deckel durch Schließen der Verriegelung am Gehäuse. VivoPC Barebone...

  • Seite 27: Speichergeräte Installieren

    Speichergeräte installieren Sie können zwei 2,5-Zoll-Festplatten oder -SSDs (über den Vivo DualBay- Adapter) oder eine 3,5-Zoll-Festplatte als Speichergerät für Ihr VivoPC Barebone installieren. 2,5-Zoll-Festplatten/SSDs installieren WICHTIG! Achten Sie darauf, Ihren VivoPC abzuschalten und alle Kabel und Peripheriegeräte zu trennen, bevor Sie irgendein Gerät oder irgendeine Komponente installieren.
  • Seite 28 Nehmen Sie den Deckel ab und stellen Sie ihn beiseite. Schieben Sie den Vivo DualBay-Adapter vorsichtig vom SATA- Anschluss und entfernen ihn vom Laufwerksschacht. Vivo DualBay-Adapter VivoPC 6. Legen Sie den Vivo DualBay-Adapter auf einen flachen und stabilen Untergrund. 7. Entfernen Sie die Schrauben an der Rückseite des Vivo DualBay- Adapters, legen Sie sie beiseite. VivoPC Barebone...
  • Seite 29 Lösen Sie die obere Abdeckung, indem Sie sie wie abgebildet nach hinten schieben. 9. Halten Sie eine 2,5-Zoll-Festplatte oder -SSD und den mitgelieferten Satz Schrauben bereit. 10. Richten Sie den SATA-Anschluss der 2,5-Zoll-Festplatte oder -SSD am SATA-Anschluss am unteren Teil des Vivo DualBay-Adapters aus, schieben Sie dann die 2,5-Zoll-Festplatte oder SSD wie dargestellt in den SATA-Anschluss des Adapters.
  • Seite 30 11. Suchen Sie nach den Schraubenschlitzen an der Unterseite des Vivo DualBay-Adapters; befestigen Sie die 2,5-Zoll-Festplatte/SSD mit dem mitgelieferten Satz Schrauben am Adapter. Legen Sie ihn beiseite. Beiseite stellen. 12. Nehmen Sie die obere Abdeckung des Vivo DualBay-Adapters und legen sie verkehrt herum auf einen flachen, stabilen Untergrund. 13.
  • Seite 31 14. Befestigen Sie die 2,5-Zoll-Festplatte oder -SSD mit dem mitgelieferten Satz Schrauben an der oberen Abdeckung. 15. Platzieren Sie die Einheit aus oberer Abdeckung und Festplatte oder SSD im Vivo DualBay-Adapter, schieben Sie ihn dann in Richtung SATA-Anschluss. HINWEIS: Stellen Sie sicher, dass der SATA-Anschluss der Festplatten/SSD an der oberen Abdeckung am SATA-Anschluss am Vivo DualBay-Adapter ausgerichtet ist;...
  • Seite 32 16. Befestigen Sie Einheit aus oberer Abdeckung und 2,5-Zoll-Festplatte oder -SSD mit den zuvor in Schritt 7 entfernten Schrauben am Vivo DualBay-Adapter. 17. Bringen Sie die Einheit des Vivo DualBay-Adapters im Laufwerksschacht des VivoPC an; schieben Sie sie dann zum Fixieren in Richtung SATA-Anschluss. VivoPC Barebone...
  • Seite 33 18. Setzen Sie den Deckel wieder auf, schieben Sie diesen bis zum Anschlag zur Vorderseite des VivoPC. 19. Fixieren Sie den Deckel durch Schließen der Verriegelung am Gehäuse. 20. Vervinden Sie wieder die Kabel und Peripheriegeräte. 21. Schalten Sie Ihren VivoPC ein. VivoPC Barebone...

  • Seite 34: 3,5-Zoll-Festplatte Installieren

    3,5-Zoll-Festplatte installieren So installieren Sie eine 3,5-Zoll-Festplatte: Stellen Sie den VivoPC auf eine flache, stabile Unterlage. Drücken Sie zum Lösen des Deckels die Verriegelung an der Rückwand herunter. Schieben Sie den Deckel Richtung VivoPC-Rückwand, bis sie sich vom Gehäuse löst. Nehmen Sie den Deckel ab und stellen Sie ihn beiseite.
  • Seite 35 Trennen Sie den Vivo DualBay-Adapter vom SATA-Anschluss, dann entfernen Sie ihn von Laufwerksschacht. Vivo DualBay-Adapter VivoPC 6. Entfernen Sie die vier schwarzen Schrauben mit Gummiköpfen vom Vivo DualBay-Adapter, legen Sie sie beiseite. HINWEIS: Verwenden Sie zur Durchführung dieses Schritts ein geeignetes Werkzeug, wie bspw. einen Schraubendreher. Gummikopf Schwarze Schraube 7. Halten Sie eine 3,5-Zoll-Festplatte bereit.
  • Seite 36 Bringen Sie jede der vier schwarzen Schrauben mit Gummikopf wie abgebildet in den Schraubenlöchern der Festplatte an. Schwarze Schraube Gummikopf 9. Setzen Sie die SATA-Festplatte so an den Laufwerksschacht an, dass die SATA-Anschlüsse der Festplatte zum SATA-Anschluss im Laufwerksschacht des VivoPC zeigen. 10. Richten Sie die Gummiköpfe an den vier Schraubenschlitzen am Laufwerksschacht aus.
  • Seite 37 12. Überzeugen Sie sich davon, dass die SATA-Festplatte richtig an Ort und Stelle sitzt und die SATA-Anschlüsse miteinander verbunden sind. 13. Setzen Sie den Deckel wieder auf, schieben Sie diesen bis zum Anschlag zur Vorderseite des VivoPC. VivoPC Barebone...
  • Seite 38 15. Fixieren Sie den Deckel durch Schließen der Verriegelung am Gehäuse. VivoPC Barebone...

  • Seite 39: Anhang

    Anhang...

  • Seite 40: Sicherheitsinformationen

    Sicherheitsinformationen Ihr VivoPC wurde nach neusten Vorgaben zur Sicherheit von IT- Geräten entwickelt und entsprechend geprüft. Um Ihre Sicherheit zu gewährleisten, müssen Sie die folgenden Sicherheitsanweisungen sorgfältig lesen. Einrichten Ihres Systems • Lesen und folgen Sie den Anweisungen im Handbuch, bevor Sie Ihr System in Betrieb nehmen. • Benutzen Sie das Produkt nicht in der Nähe von Wasser oder Heizquellen. • Stellen Sie das Gerät auf eine stabile Oberfläche.

  • Seite 41: Lithium-Ionen-Batterie-Warnung

    Lithium-Ionen-Batterie-Warnung ACHTUNG: Danger of explosion if battery is incorrectly replaced. Tauschen Sie die Batterie nur gegen einen vom Hersteller empfohlenen und gleichwertigen Typ aus. Entsorgen Sie gebrauchte Batterien entsprechend den Angaben des Herstellers. NICHT AUSEINANDERNEHMEN Die Garantie erlischt, wenn das Produkt vom Benutzer auseinander genommen wurde Werfen Sie den VivoPC NICHT in den normalen Hausmüll.

  • Seite 42: Richtlinien Und Vorschriften

    Richtlinien und Vorschriften REACH Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter HYPERLINK http://csr.asus.com/english/REACH. Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden.

  • Seite 43: Strahlenbelastungswarnung

    Es kann nicht für alle Installationen gewährleistet werden, dass keine Störungen auftreten. Falls dieses Gerät Störungen des Rundfunk- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts ermittelt werden kann, sollten Sie folgende Maßnahmen ergreifen, um die Störungen zu beheben: • Ändern Sie die Ausrichtung oder den Standort der Empfangsantenne.

  • Seite 44: Verbotene Wireless-Frequenzbänder In Frankreich

    Verbotene Wireless-Frequenzbänder in Frankreich In einigen Gebieten in Frankreich sind bestimmte Frequenzbänder verboten. Die im höchsten Fall erlaubten Leistungen bei Innenbetrieb sind: • mW für das gesamte 2,4 GHz-Band (2400 MHz–2483,5 MHz) • mW für Frequenzen zwischen 2446,5 MHz and 2483,5 MHz HINWEIS:Die Kanäle 10 bis 13 arbeiten ausschließlich im Band von 2446,6 MHz bis 2483,5 MHz. Es gibt einige Möglichkeiten der Benutzung im Freien: Auf privaten Grundstücken oder auf privaten Grundstücken öffentlicher Personen ist die Benutzung durch eine vorausgehende Genehmigung des Verteidigungsministers mit einer maximalen Leistung von 100mW...

  • Seite 45: Canadian Department Of Communications-Erklärung

    Die Ausrüstungsanforderung unterliegt etwaigen späteren Änderungen und ermöglicht Ihnen eventuell die Benutzung Ihrer Wireless-LAN- Karte in mehreren Gebieten Frankreichs. Bitte erkundigen Sie sich auf der ART-Webseite nach den neusten Informationen (www.arcep. fr) . Bitte erkundigen Sie sich auf der ART-Webseite nach den neusten Informationen (www.art-telecom.fr) HINWEIS:Ihre WLAN-Karte sendet mit weniger als 100mW, aber mehr als 10mW.

  • Seite 46: Ce-Kennzeichen-Warnung

    CE-Kennzeichen-Warnung CE-Zeichen für Geräte ohne Wireless LAN/Bluetooth Die ausgelieferte Version dieses Gerätes erfüllt die Anforderungen der EEC directives 2004/108/EC “Electromagnetic compatibility” und 2006/95/EC “Low voltage directive”. CE-Zeichen für Geräte ohne Wireless LAN/Bluetooth Dieses Gerät stimmt mit den Anforderungen der Richtlinie 1999/5/EU des Europaparlaments und -rates vom 9. März 1999 überein, in der Funk- und Telekommunikationsgeräte und die gegenseitige Anerkennung der Konformität geregelt ist. Wireless-Kanäle für unterschiedliche Gebiete N. N. Amerika 2.412-2.462 GHz Kanal 01 bis Kanal 11 Japan 2.412-2.484 GHz Kanal 01 bis Kanal 14 Europa ETSI 2.412-2.472 GHz Kanal 01 bis Kanal 13...

  • Seite 47: Energy Star Konformes Produkt

    Geld zu sparen und die Umwelt durch energieeffiziente Produkte und Technologien zu schützen. Alle ASUS-Produkte mit dem ENERGY STAR-Logo erfüllen den ENERGY STAR-Standard und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Monitor und der Computer werden nach einer inaktiven Zeit von 10 und 30 Minuten automatisch in den Schlafmodus versetzt.

  • Seite 48: Asus Kontaktinformation

    Telefon +1-510-739-3777 Fax +1-510-608-4555 Webseite http://usa.asus.com Technischer Support Support-Fax +1-812-284-0883 Allgemeiner Support +1-812-282-2787 Online-Support https://support.asus.com/techserv/techserv.aspx ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland Fax +49-2102-959931 Webseite http://www.asus.com/de Online Kontact http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Supprot http://support.asus.com/techserv/techserv.aspx...
  • Seite 49 VivoPC Barebone...
  • Seite 50 VivoPC Barebone...
