Montage
3.
GND NO COM NC
WAY RELAY
DT-RLC
GND NO COM NC
REF 1418
MODULO RELE WAY
WAY RELAY MODULE
POWER
IN-USE
POWER
IN-USE

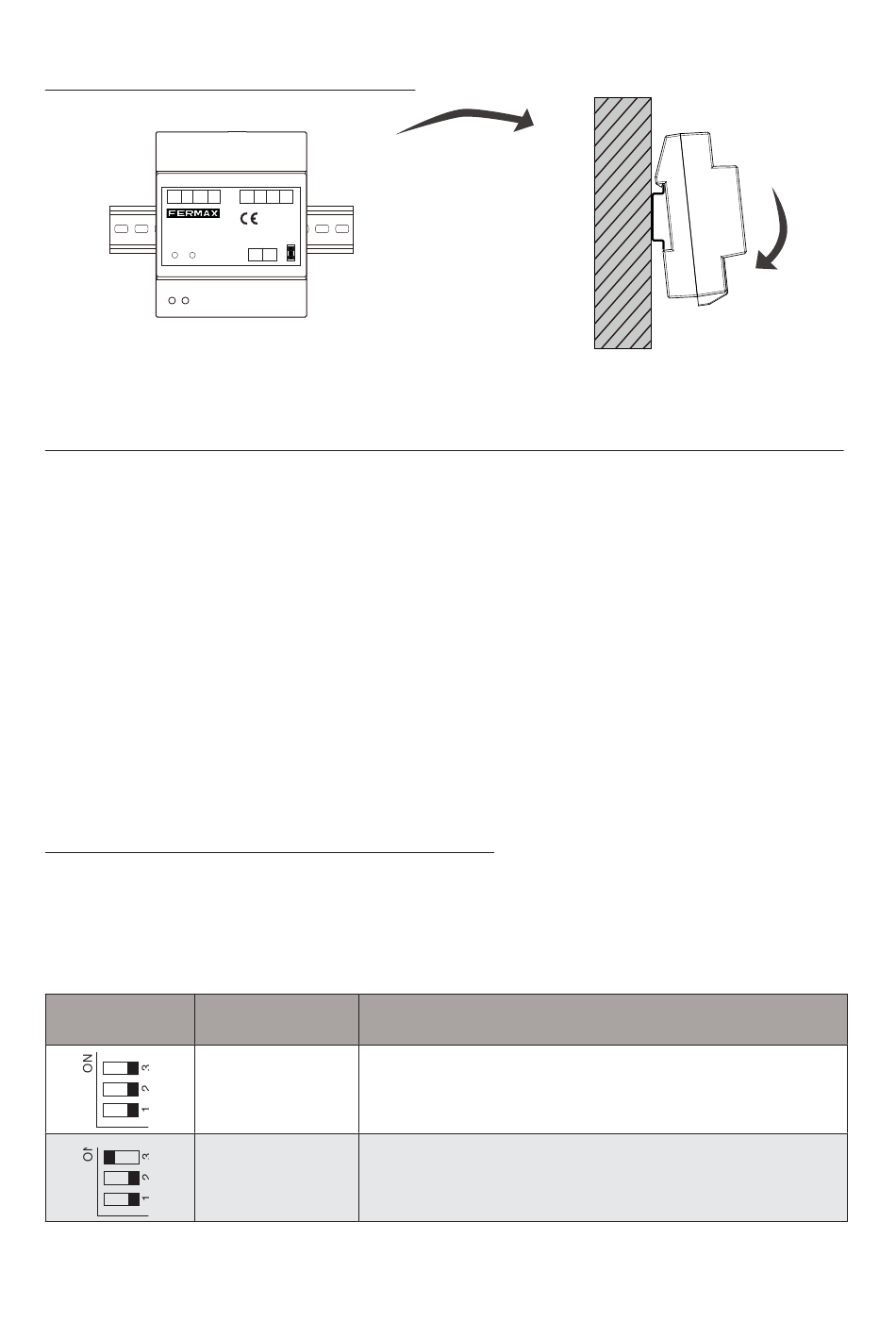

DIN-Schienenmontage
Einstellung der bei Auslösung des Türöff ners
4.
1). Unter Strom setzen und innerhalb von 5 Sekunden S2 und GND 3 Sekunden lang
kurzschließen, die IN-BETRIEB-Anzeige blinkt.
2). S1 und GND 3 Sekunden lang kurzschließen, die IN-BETRIEB-Anzeige leuchtet
permanent.
3). S2 und GND erneut kurzschließen. Die Dauer der Kurzschlusszeit ist dabei gleich
der Verzögerungszeit. (Die IN-BETRIEB-Anzeige blinkt im Sekundentakt. Die maxi-
male Verzögerungszeit beträgt 30 Sekunden.)
4). Durch Aufheben des Kurzschlusses zwischen S2 und GND wird die Türöffnungszeit
automatisch gespeichert.
Einstellung der DIP-Schalter
5.
Der DIP-Schalter auf der Rückseite des Bedienfelds wird dazu verwendet, die Adresse
des RLC einzustellen. Bitte nachfolgende Information beachten, um weitere Informati-
on über die DIP-Einstellungen zu erhalten.
DIP-Einstellungen für den Türöffner.
DIP
OFF,OFF,OFF Gilt für Türstation 1 und Türöffner 1
HINWEIS: Siehe Schemata am Ende dieses Handbuchs, (6 - 7).
12V
S2
S1 GND
2-WIRE SYSTEM
RoHS
12V S2
S1 GND
Compliant
1
2
3
BUS BUS RISER
RISER
BUS BUS
Bit-Status
OFF,OFF,ON Gilt für Türstation 1 und Türöffner 2
Beschreibungen
-8-
