wisy Optima Betriebsanleitung Seite 6

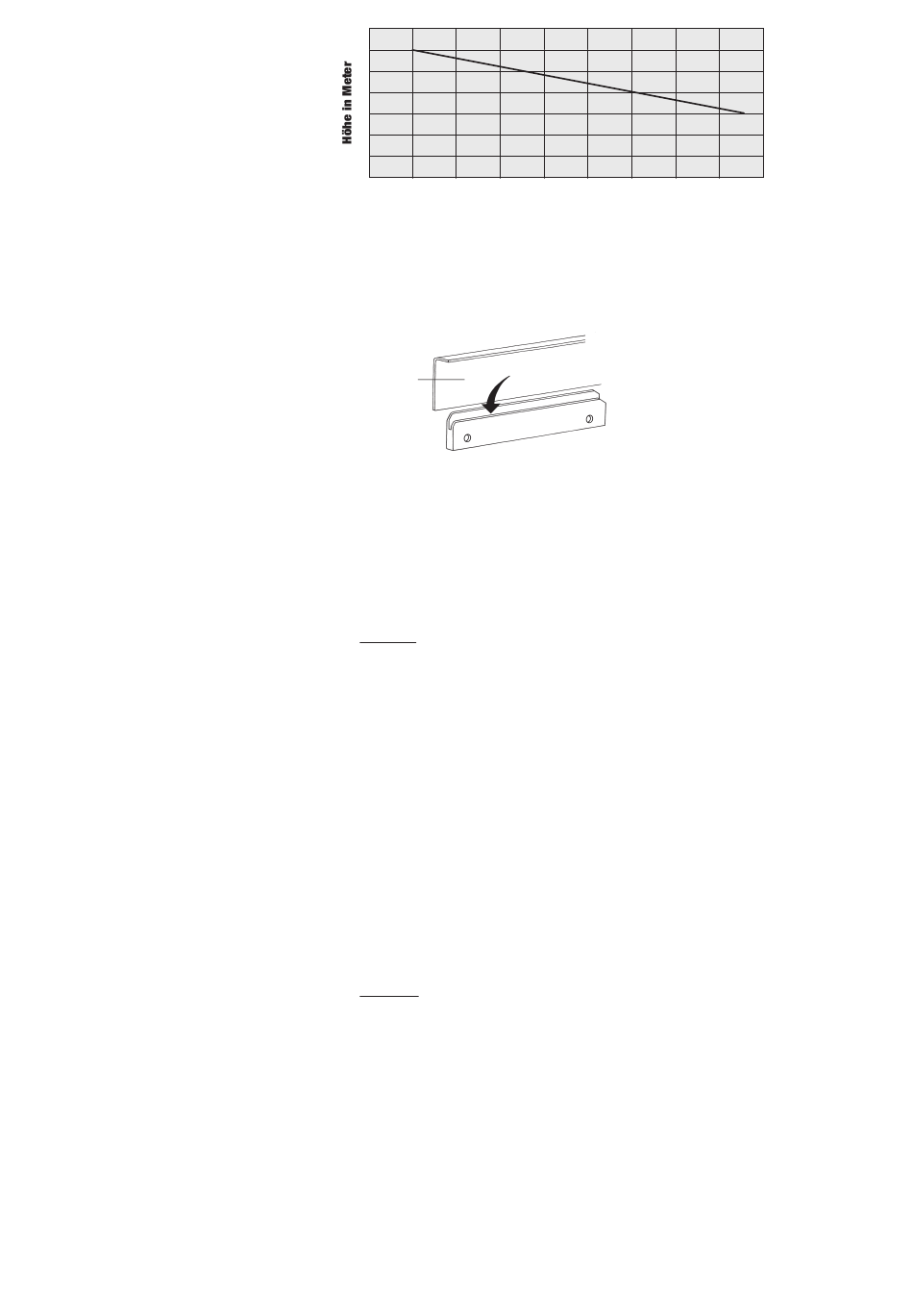

Entfernungsdaten zwischen Ladepumpe
Zisterne (Provedo VX) und Optima Wandgerät
• Leitungsquerschnitt mindestens 1"
• Volumenstrom ca. 25 l/min
Bei größeren Höhen / Leitungslängen
oder größerem erforderlichen Volumenstrom
empfehlen wir die Verwendung der WISY-
Regenwasserwerke OptimaPlus oder
Maxima.
Montage der Wandhalterung
Installation des Wandgerätes
Wichtig:
Leitungen vor Anschluss
an Wandgerät spülen!
!
Installation der Tauchpumpe
!
Wichtig:
Kabelreserve im Speicherdom und flexibler
Druckschlauch in der Zisterne ermöglichen
einfache Entnahme der Tauchpumpe!
Elektroanschluß Wandgerät
6
7
6
5
4
3
2
1
0
8 8 10 12 14
Leitungslänge in Meter
Montage
● Befestigungssatz für Wandmontage gemäß angeführtem Maß waagerecht
anbringen. Dabei kann die Wandhalterung als Bohrschablone verwendet
werden, der Abstand der beiden Bohrungen beträgt 280mm. Danach kann
das Regenwasserwerk einfach eingehängt werden.
einhängen
obere
Gehäuse-
Rückwand
● Wir empfehlen für den Anschluß des Wandgerätes unser Schlauch-Anschluß-
Set (Art.-Nr.: RW 7800). Alle Anschlüsse am Wandgerät sind schallentkoppelt
und flachdichtend auszuführen.
● Trinkwasserleitung mit dem Trinkwasser-Eingangsstutzen der OPTIMA
verbinden. Anschluss an das Wandgerät erst nach Spülen der Leitung!
Trinkwasserleitung mittels eines edelstahlummantelten ¾"-Verbindungs-
schlauches (Zubehör) mit dem entsprechenden Trinkwasser-Eingangsstut-
zen am OPTIMA-Wandgerät verbinden. Bei 3 bar (= 300 kPa) Leitungsdruck
liegt die Nachspeisemenge bei ca. 95 l/min.
Achtung: Liegt der vorhandene Trinkwasser-Leitungsdruck unter 3 bar (= 300 kPa),
kann es erforderlich sein, den Leitungsquerschnitt der Trinkwasser-Leitung zu
vergrößern (z.B. auf 1"). Liegt der TW-Leitungsdruck über 4 bar (400kPa) ist
dieser auf 3-4 bar (300-400kPa) zu reduzieren.
Zwischen Trinkwasser-Netz und Verbindungsschlauch zum Wandgerät ist ein
Kugelhahn mit Schmutzfänger zu installieren.
● Notüberlauf (DN 70) des Trinkwasser-Nachspeisebehälters spannungsfrei
über einen Geruchsverschluß (Siphon) an ein Hausabflußrohr anschließen
oder wieder der Zisterne zuführen.
● Bei Montage unterhalb der Rückstauebene muß eine zusätzliche Rückstausi-
cherung (Multisiphon) vorgesehen werden.
● OPTIMA an das Betriebswasserleitungsnetz im Haus mittels eines flexiblen
Verbindungsschlauches und eines Kugelhahnes mit Entleerungsventil (Zu-
behör) anschließen. Der Einbau von Wasseruhren sowohl in die Regenwas-
ser- als auch in die Trinkwassernachspeiseleitung wird zur Ermittlung des
Verbrauchs empfohlen.
● Unterwasserpumpe mit Schwimmender Entnahme auf den Boden der Zis-
terne stellen. Hakenschraube im Speicherdom anbringen, Pumpe mit Trag-
eseil (auf Zug!) vor Kippen sichern.
Achtung: Die Tauchpumpe darf auf keinen Fall am Kabel gehoben oder gezo-
gen werden. Trageseil verwenden (im Lieferumfang)!
Tauchpumpe mittels geeignetem Druckschlauch (flexibler Schlauch in Zister-
ne ermöglicht Entnahme der Tauchpumpe) und PE-Rohr mit dem Wandgerät
im Gebäude verbinden. Leitungsquerschnitt mindestens 1" (Ø innen 2,5 cm).
Anschluss an das Wandgerät erst nach Spülen und Entlüften (Ø des Druck-
schlauches 1"). Keine Strömungswiderstände (z.B. Wasseruhren, Rückspül-
filter) in die Druckleitung zwischen Ladepumpe und Wandgerät einbauen.
● Der elektrische Netzanschluß der OPTIMA (Wechselstrom, einphasig,
50 Hz, 230 V) muß mit einem FI-Schutzschalter (0,03 A) versehen und mit
16 A abgesichert werden. Elektrische Sicherheitsvorschriften müssen unbe-
dingt beachtet werden!
● Für den elektrischen Anschluß der Tauchpumpe (Ladepumpe) ist an der Un-
terseite des Wandgerätes eine blaue Schukosteckdose vorgesehen, die aus-
schließlich dem Anschluß der Ladepumpe dient.
Elektrisch angeschlossen an das Wandgerät wird die Ladepumpe erst nach
der Entlüftung.
16 18 20 22
Geräteoberkante
beachten
24 26
