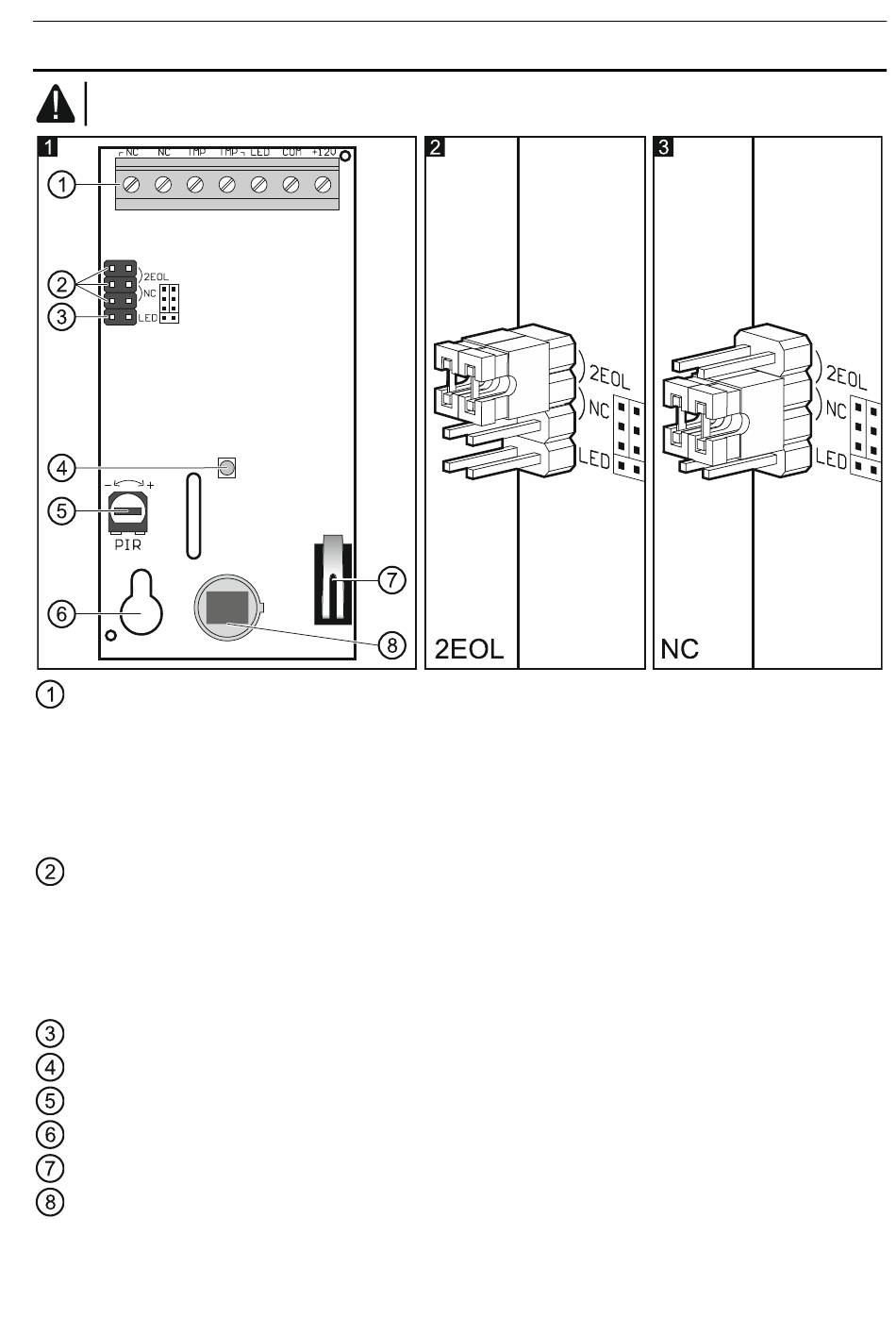

3. Elektronikplatine

Berühren Sie nicht das Pyroelement, um Verschmutzungen zu vermeiden.
Klemmen:
NC - Alarmausgang (NC-Relais).
TMP - Sabotageausgang (NC).
LED - Ein-/Ausschalten der LED zur Signalisierung.
COM - Masse.
+12V - Stromversorgungseingang.
Pins zur Konfiguration der Ausgänge des Melders. Die verfügbaren Einstellungen sind in
folgenden Abbildungen veranschaulicht:
2 – die integrierten Widerstände werden verwendet – verbinden Sie die Ausgänge
des Melders wie in der Abbildung 8.
3 – die integrierten Widerstände werden nicht verwendet – verbinden Sie die Ausgänge
des Melders wie in der Abbildung 7.
Pins zur Ein-/Ausschaltung der LED zur Signalisierung.
LED zur Signalisierung.
Potentiometer zur Einstellung der Empfindlichkeit des PIR-Sensors.
Montageöffnung.
Sabotagekontakt.
PIR-Sensor (vierfaches Pyroelement).
