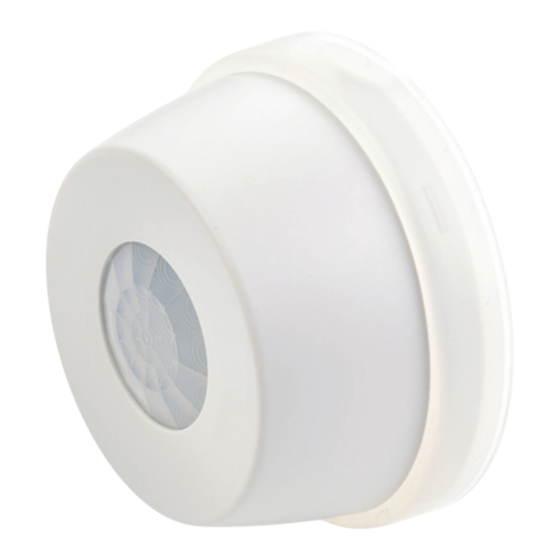

EBDSM-AD
1–10V analogue dimming, ceiling PIR presence/absence detector
Präsenzmelder / Abwesenheitsmelder 1–10V, Deckenmontage
Detector PIR presencia/ ausencia para techo, regulación analógíca 1–10V
Detector PIR com dimerização 1–10V , presença/ausência para teto
Variation analogique 1–10 V, détecteur PIR de présence / absence PIR au plafond
1–10V dimming analogico, rilevatore di presenza / assenza PIR a soffitto
1–10V analoge dimming, plafond PIR aanwezigheids- / afwezigheidsdetector
Dimensions (mm) | Abmessungen (mm) | Dimensiones (mm) | Dimensões (mm) | Dimensioni (mm) |
Dimensies (mm)
Downloads and Videos | Downloads und Videos | Descargas y Videos | Descargas e Videos |
Téléchargements & Vidéos | Downloads e Video | Downloads en Video's
EN
This device should
be installed by a qualified
electrician in accordance with
the latest edition of the IEE
wiring regulations.
DE
Dieses Gerät ist
ausschließlich von qualifizierten
Elektrofachkräften zu
installieren.
ES
Sólo un electricista
cualificado debe instalar este
dispositivo.
94
WD605 Issue 3 Installation Guide
Warning | Warnung | Advertencia |
Aviso | Attention | Attenzione |
Waarschuwing
PT
Somente um eletricista
qualificado deve instalar este
dispositivo.
FR
Seul un électricien
qualifié peut installer ce
dispositif.
IT
Il dispositivo deve
essere installato da un
elettricista qualificato.
NL
Dit apparaat moet
worden geïnstalleerd door een
gekwalificeerde elektricien.
50
cpelectronics.co.uk/cp/605
EBDSM-AD
Werbung
Verwandte Anleitungen für CP Electronics EBDSM-AD
Inhaltszusammenfassung für CP Electronics EBDSM-AD

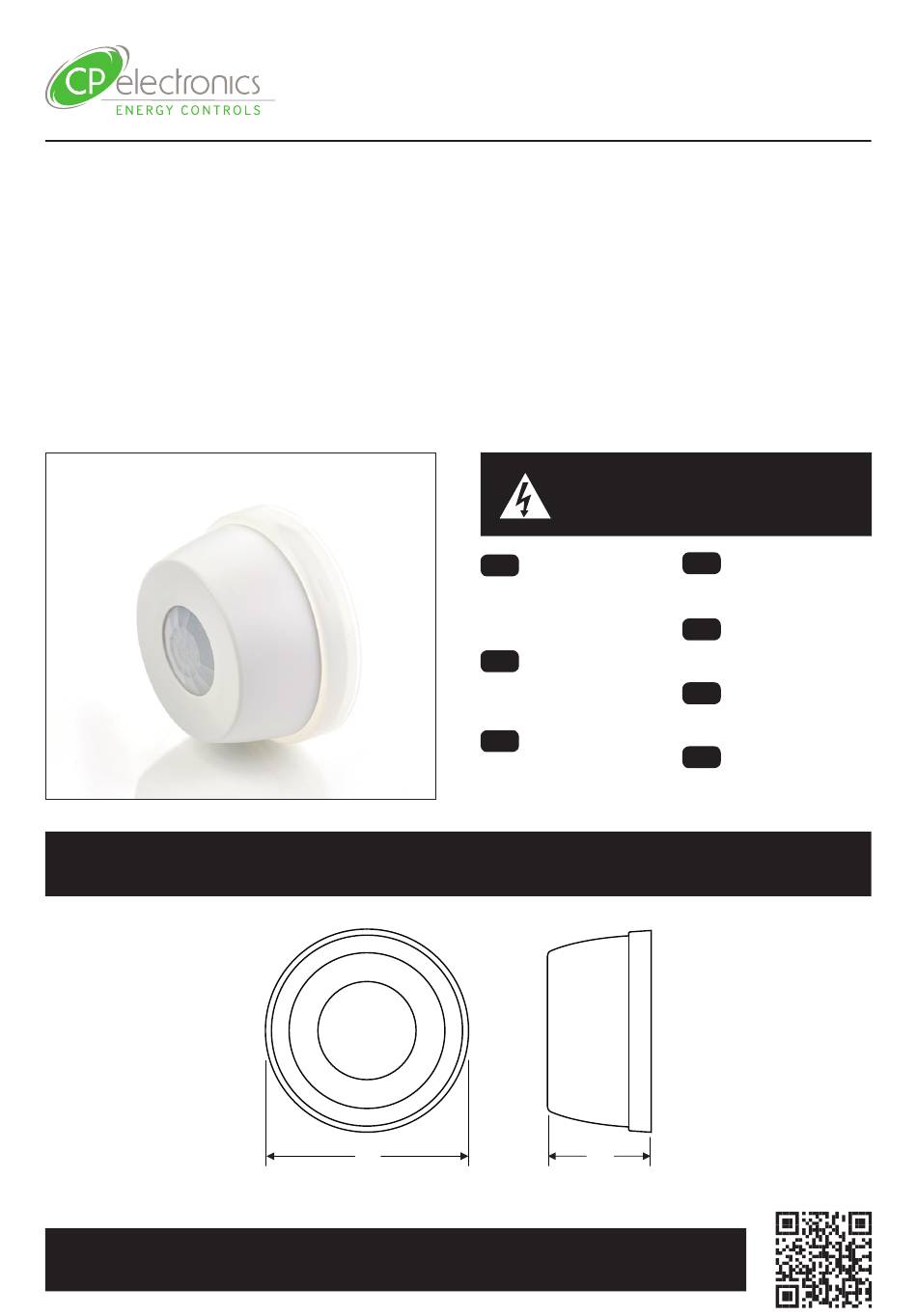

- Seite 1 WD605 Issue 3 Installation Guide EBDSM-AD EBDSM-AD 1–10V analogue dimming, ceiling PIR presence/absence detector Präsenzmelder / Abwesenheitsmelder 1–10V, Deckenmontage Detector PIR presencia/ ausencia para techo, regulación analógíca 1–10V Detector PIR com dimerização 1–10V , presença/ausência para teto Variation analogique 1–10 V, détecteur PIR de présence / absence PIR au plafond 1–10V dimming analogico, rilevatore di presenza / assenza PIR a soffitto...
- Seite 2 Detection pattern | Erfassungsbereich | Patrón de detección | Padrão de detecção | Performance de détection | Modello di rilevazione | Detectie zone high sensitivity low Wiring | Verkabelung | Cableado | Ligações | Câblage | Cablaggio | Bedrading Dimming ouputs | Ausgänge dimmen | Salidas de atenuación | Saída de dimerização | Gradation des sorties | Uscite di dimmerazione | Uitgangen dimmen Basic insulation only.
- Seite 3 Single channel dimming | Einkanal-Dimmen | Regulación de un único canal | Dimerização em um canal | Canal unique pour variation | Dimmer singolo canale | Enkel kanaals dimming Switches the luminaire with Liga a iluminação com ocupaçao e Accensione sulla base della occupancy and maintains illuminance.
- Seite 4 Single channel switching | Einkanal-Umschaltung | Conmutación de un solo canal | Canal único de comutação | Canal unique pour commutation | Communtazione singolo canale | Enkel kanaals schakelen Switches channel 1 only with Desliga só o canal 1 com ocupação, Commuta il canale 1 solo con occupancy, optional override switch.
- Seite 5 Presence or absence detection | Anwesenheits- oder Abwesenheitserkennung | Detección de presencia o ausencia | Deteçao em presença ou ausência | Détection de présence ou d’absence | Rilevazione di presenza o assenza | Aanwezigheids- of afwezigheidsdetectie The unit ships with presence detection as default. Le produit est livré...
- Seite 6 Installation | Instalación | instalação | Installazione | Installatie This device is designed to be flush Este dispositivo foi projetado para Questo dispositivo è progettato per ceiling-mounted. ser montado no teto. essere a filo soffitto. • Do not site the unit where direct sunlight •...
- Seite 7 Wire location – Rear entry | Kabelführung – Rückseitiger Zugang | Ubicación de cables: entrada trasera | Localização de fio - entrada traseira | Emplacement du fil - Entrée arrière | Collocazione del cavo – Ingresso posteriore | Plaats van de kabel - Achteringang Pass cable through gasket Introduire le câble dans le joint (en (optional) and mounting plate.
- Seite 8 Attach sensor to plate | Befestigen Sie den Sensor an der Platte | Conecte el sensor a la placa | Anexar o sensor à placa | Fixer le capteur sur la plaque | Collegare il sensore alla piastra | Bevestig de sensor aan de plaat Push the sensor head Prima a cabeça do Premere la testa...
- Seite 9 Testing | Prüfen | Pruebas | Teste | Test | Verifiche | Testen 1. Power up the sensor. The load 1. Alimenter le capteur : la charge Presence Detection should come on immediately. devrait s’allumer immédiatement. 2. Vacate the room or remain very still and 2.
- Seite 10 Technical Data Technische Daten Part code Teile-code EBDSM-AD EBDSM-AD Weight Gewicht 0. 1 50kg 0. 1 50kg Supply voltage AC 230 VAC +/- 10% Versorgungsspannung AC 230 VAC +/- 10% Supply frequency 50Hz Versorgungsfrequenz 50Hz Power consumption parasitic Parasitäre stromverbrauch...
-
