MWS3A-PRM

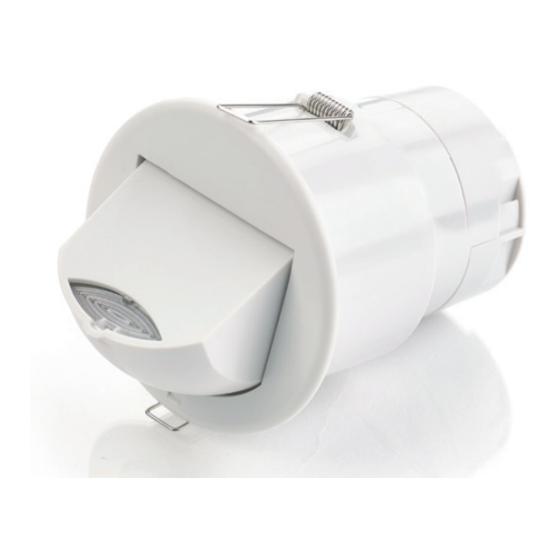

PRM switching, adjustable head, flush mounted, microwave, presence/absence detector
PRM-Umschaltung, verstellbarer Kopf, Unterputzmontage, Mikrowelle, Präsenz-/Abwesenheitsmelder
Detector de presencia/ausencia, cabezal ajustable, montaje encastrado, por microondas y con
conmutación PRM
Permutação PRM, cabeça ajustável, montagem embutida, micro-onda, detetor de presença/ausência
Commutation PRM, tête réglable, montage encastré, micro-ondes, détecteur de présence/absence
Rilevatore di presenza/assenza con commutazione PRM, testa regolabile, installazione in pari,
a microonde
Aan-/afwezigheidsdetector, PRM-schakeling, verstelbare kop, inbouw, microgolf
Dimensions (mm) | Abmessungen (mm) | Dimensiones (mm) | Dimensões (mm) | Dimensioni (mm) |
Dimensies (mm)
Downloads and Videos | Downloads und Videos | Descargas y Videos | Descargas e Videos |
Téléchargements & Vidéos | Downloads e Video | Downloads en Video's
90°
85
WD613 Issue 7 Installation Guide
Warning | Warnung | Advertencia |
Aviso | Attention | Attenzione |
Waarschuwing
EN
This device should
be installed by a qualified
electrician in accordance with
the latest edition of the IEE
wiring regulations.
DE
Dieses Gerät ist
ausschließlich von qualifizierten
Elektrofachkräften zu
installieren.
ES
Somente um eletricista
qualificado deve instalar este
dispositivo.
92
cpelectronics.co.uk/cp/613
MWS3A-PRM
PT
Somente um eletricista
qualificado deve instalar este
dispositivo.
FR
Seul un électricien
qualifié peut installer ce
dispositif.
IT
Il dispositivo deve
essere installato da un
elettricista qualificato.
NL
Dit apparaat moet
worden geïnstalleerd door een
gekwalificeerde elektricien.
