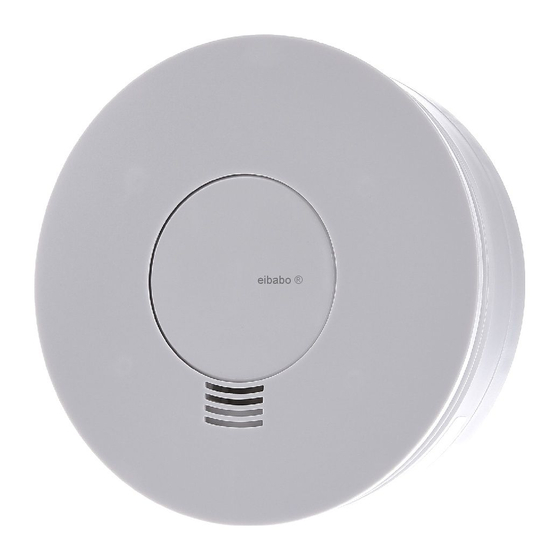

Busch-Jaeger ProfessionalLINE 6833/01-84 Systemhandbuch

Vorschau ausblenden Andere Handbücher für ProfessionalLINE 6833/01-84:
Inhaltsverzeichnis

Werbung

Quicklinks

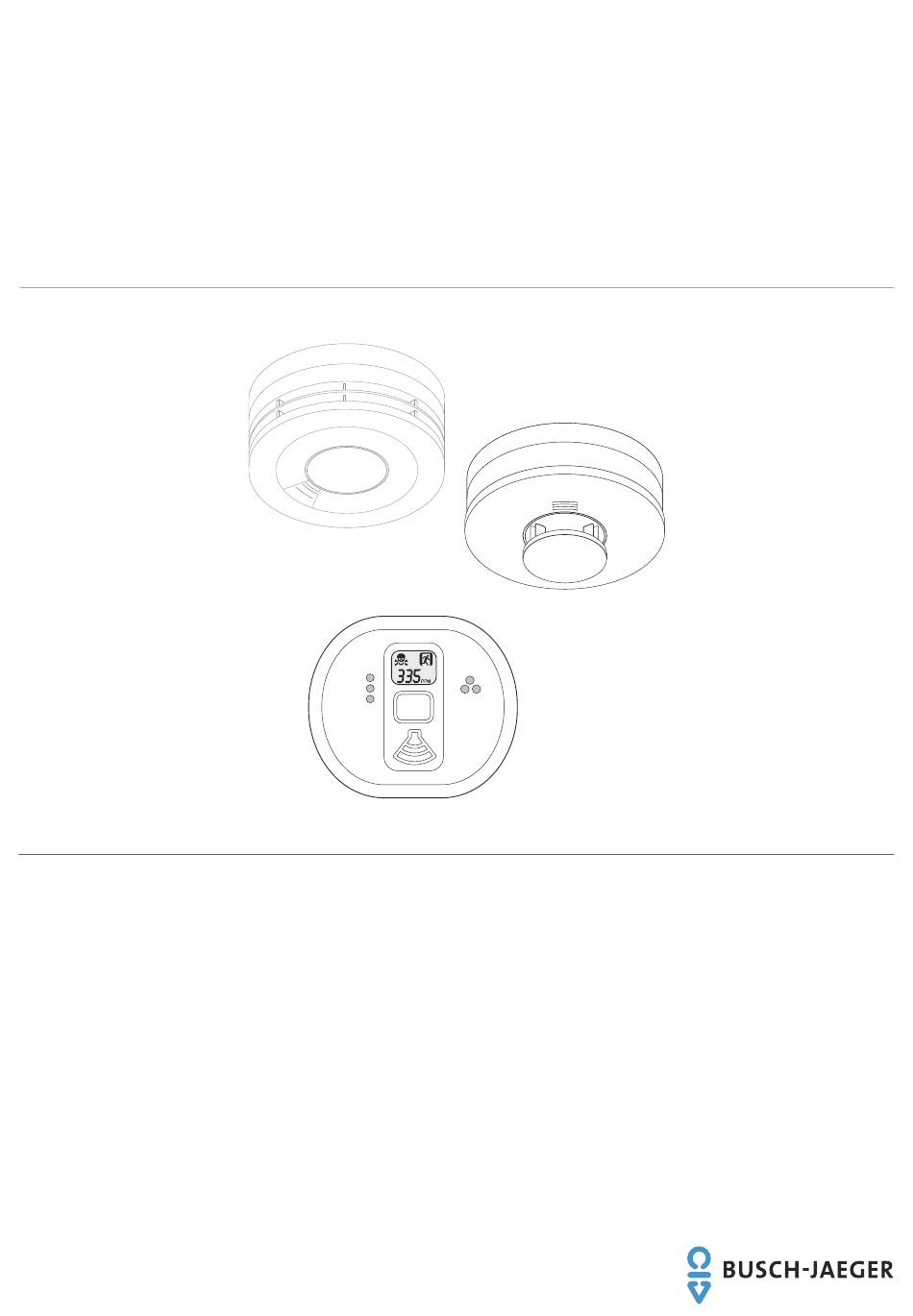

Systemhandbuch │ 02.09.2019
Busch-Rauchalarm
®
ALARM
STÖRUNG
POWER-
TEST
TEST / OK
&
STUMM
CO-WARNMELDER

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Busch-Jaeger ProfessionalLINE 6833/01-84

Inhaltszusammenfassung für Busch-Jaeger ProfessionalLINE 6833/01-84

  • Seite 1 Systemhandbuch │ 02.09.2019 Busch-Rauchalarm ® ALARM STÖRUNG POWER- TEST TEST / OK & CO-WARNMELDER STUMM...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Anleitung ..........................4 Sicherheit ..............................5 Verwendete Hinweise und Symbole ....................5 Zielgruppe / Qualifikation des Personals ..................6 2.2.1 Bedienung ............................6 2.2.2 Installation, Inbetriebnahme und Wartung ..................6 Sicherheitshinweise ........................7 Hinweise zum Umweltschutz ........................8 Umwelt ............................
  • Seite 3 Inhaltsverzeichnis Austausch des Geräts ........................76 Reinigung ............................78 FAQ und Tipps ............................79 10.1 Brandschutzhinweise ........................79 Notizen ..............................80 Index ................................ 81 Systemhandbuch 2CKA001373B9868 │3...

  • Seite 4: Hinweise Zur Anleitung

    Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: http://BUSCH-JAEGER.de...

  • Seite 5: Sicherheit

    Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:...

  • Seite 6: Zielgruppe / Qualifikation Des Personals

    Sicherheit Zielgruppe / Qualifikation des Personals 2.2.1 Bedienung Für die Bedienung des Geräts ist keine spezielle Qualifikation erforderlich. 2.2.2 Installation, Inbetriebnahme und Wartung Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen.

  • Seite 7: Sicherheitshinweise

    Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 100 …...

  • Seite 8: Hinweise Zum Umweltschutz

    Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wiederverwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet.

  • Seite 9: Einführung

    Einführung Einführung Busch-Rauchalarm ProfessionalLINE Um frühzeitig vor einem Brand gewarnt zu werden, kann dieser Busch-Rauchalarm auf jeder Etage eines Gebäudes in Fluchtwegen, Fluren und in geschlossenen Räumen installiert werden, um sich vor Feuer und Rauch zu schützen. In Küchen und anderen Bereichen, in denen Rauchwarnmelder ungeeignet sind, können Busch-Wärmealarm installiert werden, wenn diese Räume nicht als Fluchtweg dienen.

  • Seite 10: Aufbau Und Funktion

    Der Busch-Rauchalarm bietet folgende Geräte und ist in verschiedenen Ausführungen, einschließlich Zubehör erhältlich: ® Abb. 1: Busch-Rauchalarm – Busch-Rauchalarm ® ProfessionalLINE 6833/01-84 Abb. 2: Busch-Wärmealarm – Busch-Wärmealarm ProfessionalLINE 6835/01-84 Abb. 3: Busch-CO Alarm – Busch-CO Alarm ProfessionalLINE 6839/01-84 Systemhandbuch 2CKA001373B9868...
  • Seite 11 Aufbau und Funktion Abb. 4: Busch-CO Alarm Funkmodul – Busch-Rauchalarm ® Busch-CO Alarm Funkmodul 6828/12, geeignet für ■ 6839/01-84 Busch-CO Alarm ProfessionalLINE Abb. 5: Funkmodul ® – Busch-Rauchalarm Funkmodul 6828, geeignet für ® ■ 6833/01-84 Busch-Rauchalarm ProfessionalLINE ■ 6835/01-84 Busch-Wärmealarm ProfessionalLINE Abb.
  • Seite 12 Aufbau und Funktion Abb. 7: Funk-Alarmschalter – Busch-Rauchalarm ® Funk-Alarmschalter 6824/11-84 Abb. 8: Funk-Notwarnknopf – Busch-Rauchalarm ® Funk-Notwarnknopf 6824/12 Abb. 9: Relaismodul – Busch-Rauchalarm ® Relaismodul 6829-84 Systemhandbuch 2CKA001373B9868 │12...

  • Seite 13: Geräteübersicht

    Aufbau und Funktion Geräteübersicht ® Busch-Rauchalarm ProfessionalLINE Abb. 10: 6833/01-84 [1] Rauchmelder [2] LED des Melders [3] Test-/Stummschaltknopf [4] Detektoröffnung [5] Anschluss für Funkmodul [6] Fach für Funkmodul [7] Montageplatte Systemhandbuch 2CKA001373B9868 │13...
  • Seite 14 Aufbau und Funktion Busch-Wärmealarm ProfessionalLINE Abb. 11: 6835/01-84 [1] Wärmemelder [2] LED des Melders [3] Test-/Stummschaltknopf [4] Detektoröffnung [5] Fach für Funkmodul [6] Anschluss für Funkmodul [7] Montageplatte Systemhandbuch 2CKA001373B9868 │14...
  • Seite 15 Aufbau und Funktion Busch-CO Alarm ProfessionalLINE ALAR M STÖR U N G POWER - TEST TEST / OK & STU MM CO-WA RNME LDE R Abb. 12: 6839/01-84 [1] Display [2] LED Alarn [3] LED Störung [4] LED Power/Test/OK [5] Test-/Stummschaltknopf [6] Montageplatte Systemhandbuch 2CKA001373B9868 │15...
  • Seite 16 Aufbau und Funktion Busch-Rauchalarm ® 6828 Abb. 13: 6828 [1] Kontakte [2] Codierknopf [3] Antenne [4] LED, rot Busch-CO Alarm Funkmodul Abb. 14: 6828/12 [1] Kontakte [2] Codierknopf [3] LED blau/grün/rot [4] Antenne Systemhandbuch 2CKA001373B9868 │16...
  • Seite 17 Aufbau und Funktion Busch-free@home ® Alarm-Stick SAP/A2.11 Abb. 15: SAP/A2.11 [1] Alarm-Stick [2] USB-Verlängerung 1,8m Systemhandbuch 2CKA001373B9868 │17...
  • Seite 18 Aufbau und Funktion Busch-Rauchalarm ® Funk-Alarmschalter Abb. 16: 6824/11-84 [1] Funk-Alarmschalter [2] CO-Warnmelder aktiviert [3] Batterie schwach - Gebrauchsende [4] Rauch- oder Wärmewarnmelder aktiviert [5] Leuchtsegment Test [6] Leuchtsegment Speicher [7] Leuchtsegment Stumm [8] Leuchtsegment Ortung [9] Test- und Kontroll-Taste [10] Mode [11] Ein/Aus Schalter [12] Codierknopf...
  • Seite 19 Aufbau und Funktion Busch-Rauchalarm ® Funk-Notwarnknopf Abb. 17: 6824/12 [1] Auslöseplatte [2] LED [3] Rückstell- und Montageschlüssel Systemhandbuch 2CKA001373B9868 │19...
  • Seite 20 Aufbau und Funktion Busch-Rauchalarm ® Relaismodul Abb. 18: 6829-84 [1] LED Grün / Rot [2] Befestigungsschrauben [3] Codierknopf Systemhandbuch 2CKA001373B9868 │20...

  • Seite 21: Funktionen

    Aufbau und Funktion Funktionen ® Busch-Rauchalarm ProfessionalLINE ® Der Busch-Rauchalarm ProfessionalLINE arbeitet nach dem Streulichtprinzip. Dabei werden in der Luft schwebende Rauchpartikel erkannt. Busch-Wärmealarm ProfessionalLINE Der Busch-Wärmealarm ProfessionalLINE arbeitet mit einem wärmeempfindlichen elektrischen Widerstand. Der Busch-Wärmealarm ProfessionalLINE löst Alarm aus, sobald die Raumtemperatur mehr als 58°C erreicht.

  • Seite 22: Lieferumfang

    Aufbau und Funktion Lieferumfang ® Busch-Rauchalarm ProfessionalLINE, vernetzbar, Lithiumbatterie Im Lieferumfang enthalten sind: – Busch-Rauchalarm ® ProfessionalLINE – Montageplatte Busch-Wärmealarm ProfessionalLINE Im Lieferumfang enthalten sind: – Busch-Wärmealarm ProfessionalLINE – Montageplatte Busch-CO-Melder ProfessionalLINE Im Lieferumfang enthalten sind: – Busch-CO-Melder ProfessionalLINE – Montageplatte ®...

  • Seite 23: Kombinationsmöglichkeiten

    Aufbau und Funktion Kombinationsmöglichkeiten 6833/01-84 6833/01-84 6839/01-84 Busch-Rauchalarm Busch-Rauchalarm Busch-CO Alarm ▬ 6828 Funkmodul ▬ ▬ 6828/12 Busch-CO Alarm Funkmodul in Kombination mit in Kombination mit in Kombination mit System Access Point System Access Point System Access Point SAP/A2.11 Alarm-Stick Tab.1: Kombinationsmöglichkeiten Systemhandbuch 2CKA001373B9868...
  • Seite 24 Aufbau und Funktion 6833/01-84 6833/01-84 6839/01-84 Busch-Rauchalarm Busch-Rauchalarm Busch-CO Alarm 6824/11-84 Funk-Alarmschalter 6824/12 Funk-Notwarnknopf 6829-84 Relaismodul ▬ 6898 Schutzkorb Tab.2: Kombinationsmöglichkeiten Systemhandbuch 2CKA001373B9868 │24...

  • Seite 25: Technische Daten

    Technische Daten Technische Daten Technische Daten ® Busch-Rauchalarm Busch-Rauchalarm 6833/01-84 Bezeichnung Wert Stromversorgung: 3V, 1600 mAh, fest eingebaute Lithium-Batterie Batterielebensdauer: 10 Jahre Schalldruck auf 3 Meter: 85 dB(A) Maße: 115 mm x 45 mm Betriebs- und Lagertemperatur: -10 °C … +40 °C Standards: DIN EN 14604 / DIN 14676 / CE Gewicht:...
  • Seite 26 Technische Daten Busch-Rauchalarm ® Busch-Wärmealarm 6835/01-84 Bezeichnung Wert Stromversorgung: 9V, 2.000 mAh, fest eingebaute Lithium-Batterie Batterielebensdauer: 10 Jahre optische Anzeige durch rote LED alle 40 Betriebsbereitschaft: Sekunden Max. Anzahl der vernetzten Geräte 20 (12 empfohlen) Schalldruck auf 3 Meter: 85 dB(A) Maße: 115 mm x 55 mm Betriebs- und Lagertemperatur:...
  • Seite 27 Technische Daten Busch-Rauchalarm ® Busch-CO Alarm 6839/01-84 Bezeichnung Wert Stromversorgung: 3V, 1600 mAh, fest eingebaute Lithium-Batterie Batterielebensdauer: 10 Jahre Max. Anzahl der vernetzten Geräte 20 (12 empfohlen) Schalldruck auf 3 Meter: 85 dB(A) Maße: 120 mm x 105 mm x 45 mm Betriebs- und Lagertemperatur: -10 °C …...
  • Seite 28 Technische Daten Busch-Rauchalarm ® Funk-Alarmschalter 6824/11-84 Bezeichnung Wert Stromversorgung: 3V, 1600 mAh, fest eingebaute Lithium-Batterie Batterielebensdauer: 10 Jahre Funkfrequenz: 868,499 Mhz Leistungspegel 10 dBm Funkreichweite, max.: 100 Meter Max. Anzahl der vernetzten Geräte: 20 (12 empfohlen) Maße: 90 mm x 23 mm Betriebs- und Lagertemperatur: -10 °C …...
  • Seite 29 Technische Daten Busch-Rauchalarm ® Funk-Notwarnknopf 6824/12 Bezeichnung Wert Stromversorgung 6V, 1600 mAh (fest eingebaute Lithium-Batterie): Batterielebensdauer (Jahre): 10 Funkfrequenz: 868,499 Mhz Leistungspegel: 2 dBm Funkreichweite, max.: 100 Meter Max. Anzahl der vernetzten Geräte: 20 (12 empfohlen) Maße (H x B x T): 85 mm x 85 mm x 58 mm Betriebs- und Lagertemperatur: -10 °C …...
  • Seite 30 Technische Daten Busch-Rauchalarm ® Funkmodul 6828 Bezeichnung Wert Stromversorgung: 3 V, 1600 mAh, fest eingebaute Lithium-Batterie Batterielebensdauer: 10 Jahre Funkfrequenz: 868,499 Mhz Leistungspegel 1,2 dBm Funkreichweite, max.: 100 m Max. Anzahl der vernetzten Geräte: 20 (12 empfohlen) Betriebs- und Lagertemperatur: -10 °C …...
  • Seite 31 Technische Daten Busch-CO Alarm Funkmodul 6828/12 Bezeichnung Wert Stromversorgung: 3 V, 1600 mAh, fest eingebaute Lithium-Batterie Batterielebensdauer: 10 Jahre Funkfrequenz: 868,499 Mhz Leistungspegel 0 dBm Funkreichweite, max.: 100 m Max. Anzahl der vernetzten Geräte: 20 (12 empfohlen) Betriebs- und Lagertemperatur: -10 °C …...
  • Seite 32 Technische Daten Busch-Rauchalarm ® Alarm-Stick SAP/A2.11 Bezeichnung Wert Stromversorgung 5V DC Funkfrequenz: 868.499 MHz Leistungspegel 2,5 dBm Funkreichweite, max.: 100 m Max. Anzahl der vernetzten Geräte: 20 (12 empfohlen) Maße (H x B x T): 14.8mm x 23.3mm x 78.4mm Gewicht: 100 g IP-Schutzart...
  • Seite 33 Technische Daten Busch-Rauchalarm ® Relaismodul 6829-84 Bezeichnung Wert Stromversorgung: 230 V, 50 Hz Relaiskontakte: 250 Volt AC, 5 Ampere Funkfrequenz: 868,499 Mhz Funkreichweite, max.: 100 m Max. Anzahl der vernetzten Geräte 20 (12 empfohlen) Betriebs- und Lagertemperatur: -10 °C … +40 °C Maße: 141 mm x 26 mm Tab.11:...

  • Seite 34: Anschluss, Einbau / Montage

    Anschluss, Einbau / Montage Anschluss, Einbau / Montage Anforderungen an den Installateur Gefahr – Elektrische Spannung ! Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und Erfahrungen verfügen. Durch unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das ■...

  • Seite 35: Montage / Demontage

    Anschluss, Einbau / Montage Montage / Demontage Achtung ! – Geräteschaden durch die Verwendung harter Gegenstände! Die Kunststoffteile des Geräts sind empfindlich. – Ziehen Sie den Aufsatz nur mit den Händen ab. – Verwenden Sie auf keinen Fall einen Schraubendreher oder ähnlichen harten Gegenstand zum Abhebeln.

  • Seite 36: Montageort

    Anschluss, Einbau / Montage Montageort 7.3.1 Allgemeine Hinweise A L A R M S T Ö R U N G P O W E R - T E S T / O K T E S T & S T U M M C O - W A R N M E L D E R A L A R M S T Ö...
  • Seite 37 Anschluss, Einbau / Montage Mehrstöckige Wohnhäuser Wenn es mehr als ein Stockwerk gibt, sollte mindestens ein Busch-Rauchalarm auf jeder Ebene installiert werden. Vorzugsweise sollten der Busch-Rauchalarm vernetzt werden, damit die Warnung im gesamten Gebäude erfolgen kann. Dazu den Busch-Rauchalarm über die Funkmodule miteinander verbinden.

  • Seite 38: Auswahl Des Montageorts

    Anschluss, Einbau / Montage 7.3.2 Auswahl des Montageorts Busch-Rauchalarm ProfessionalLINE Räume, in denen ein Rauchmelder montiert werden müssen In jedem Schlafzimmer ■ In jedem Kinderzimmer ■ In jedem Flur, der als Fluchtwege aus einem Aufenthaltsraum dient ■ Hinweis Geltende Rechtsvorschriften und Bauverordnungen beachten! Folgende, grundsätzliche Voraussetzungen sollte der Montageort erfüllen: Der Busch-Rauchalarm sollte nicht außerhalb des Gebäudes installiert werden.
  • Seite 39 Anschluss, Einbau / Montage Abb. 21: Störende Einflüsse Das Gerät sollte nicht neben, über oder direkt auf Heizgeräten oder Klimaanlagen, ■ Fenstern, Wandlüftungen, einer Tür, einem Fenster, einem Luftschacht platziert werden, da diese die Richtung des Luftstroms verändern. Das Gerät sollte nicht in unmittelbarer Nähe eines Kochgeräts platziert werden (einen ■...
  • Seite 40 Anschluss, Einbau / Montage > 0,5 m > 0,5 m ≥ 0,5 m ≥ 0,5 m Abb. 23: Mindestabstand Das Gerät muss mit einem Mindestabstand von 50 cm zu Wänden, ■ Einrichtungsgegenständen oder einem Unterzeug montiert werden. <15,0 m < 7,5 m Abb.
  • Seite 41 Anschluss, Einbau / Montage < 6 m Abb. 25: >>Grafikbezeichnung<< Bei Raumhöhen > 6,0 m ist der Busch-Rauchalarm in mehreren Ebenen anzubringen . ■ < 60 m > 60 m Abb. 26: Raumgröße Der Busch-Rauchalarm sollte grundsätzlich mittig an der Zimmerdecke installiert werden. ■...
  • Seite 42 Anschluss, Einbau / Montage Busch-Wärmealarm Der Busch-Wärmealarm gibt Alarm, wenn die Temperatur am Busch-Wärmealarm 58 °C erreicht. Er wird für Bereiche empfohlen, in denen mit Auftreten von Dämpfen, Rauch oder Staub zu rechnen ist. Sie eigenen sich ergänzend für Küchen, Garagen und Heizungsräume. Der Busch-Wärmealarmsollte ausschließlich für Räume gewählt werden, die an Fluchtwege ■...
  • Seite 43 Anschluss, Einbau / Montage Abb. 29: Störende Einflüsse Das Gerät sollte nicht neben, über oder direkt auf Heizgeräten oder Klimaanlagen, ■ Fenstern, Wandlüftungen, einer Tür, einem Fenster, einem Luftschacht platziert werden, da diese die Richtung des Luftstroms verändern. Das Gerät sollte nicht in unmittelbarer Nähe eines Kochgeräts platziert werden (einen ■...
  • Seite 44 Anschluss, Einbau / Montage Busch-CO Alarm Vorsicht Dieses Gerät ist dafür vorgesehen, Personen vor den akuten Wirkungen von Kohlenmonoxid zu schützen. Es kann Personen mit besonderen medizinischen Eigenschaften keine vollständige Sicherheit bieten. Im Zweifelsfall sollten Sie einen Arzt befragen. Die Installation sollte nur von fachkundigen Personen erfolgen. Ein Busch-CO Alarm trägt zum Schutz des Haushalts vor den gefährlichen Auswirkungen des geruchlosen Atemgifts Kohlenmonoxid bei.
  • Seite 45 Anschluss, Einbau / Montage Abb. 32: Schrank Platzieren Sie das Gerät nicht in einem abgeschlossenen Raum (z.B. in oder unter einem ■ Schrank). A L A R M T E S T & S T U M M S T Ö R U N G P O W E R - T E S T / O K A L A R M T E S T &...
  • Seite 46 Anschluss, Einbau / Montage 0,3 m 0,15 m 1 - 3 m 1 - 3 m Abb. 35: Abstände Bei Wandmontage sollte der Warnmelder höher als alle Türen und Fenster angebracht ■ werden, wobei der Abstand von der Decke trotzdem mindestens 15 cm betragen sollte. Bei Deckenmontage sollte der Abstand von Wänden oder Beleuchtungskörpern mindestens ■...
  • Seite 47 Anschluss, Einbau / Montage Funk-Alarmschalter 1,4 m +/- 0,2m Abb. 37: Funk-Alarmschalter Einen Ort wählen an dem der Funk-Alarmschalter nicht versehentlich betätigt werden kann ■ und an dem die optischen Anzeigen gut zu erkennen sind. Montageplatte an einer leicht zugänglichen Stelle an der Wand in einer Höhe von etwa ■...
  • Seite 48 Anschluss, Einbau / Montage Relaismodul Montageort wählen, an dem das Relaismodul von allen vernetzten Funkmodulen sicher über Funk erreicht werden kann. Hinweis Die Funkreichweite wird durch Wände und Geschossdecken reduziert, Metalloberflächen können die Funkverbindung vollständig abschotten. – Bei der Inbetriebnahme immer die Funktion der Funkverbindung überprüfen. Systemhandbuch 2CKA001373B9868 │48...

  • Seite 49: Besondere Montagesituationen

    Anschluss, Einbau / Montage 7.3.3 Besondere Montagesituationen 7.3.3.1 Wandmontage Grundsätzlich ist eine Wandmontage zu vermeiden. Unter folgenden Bedingungen dürfen Rauchwarnmelder im mittleren Drittel der längeren Seite eines Raumes an der Wand montiert werden. bei nicht ausreichender Festigkeit der Decke ■ in Fluren ≤...

  • Seite 50: Demontageschutz

    Anschluss, Einbau / Montage 7.3.4 Demontageschutz Folgende Geräte können gegen das unberechtigte Entfernen gesichert werden: – Busch-Rauchalarm – Busch-Wärmealarm – Busch-CO Alarm – Funk-Alarmschalter Abb. 40: Demontageschutz Stift – Kleinen Stift mit einem geeigneten Werkzeug herausbrechen. Hinweis Um das Gerät von der Decke zu entfernen, die Lasche an der Montagplatte mit Hilfe eines kleinen Schraubendrehers in Richtung Decke drücken und das Gerät anschließend gegen den Uhrzeigersinn drehen.

  • Seite 51: Montage

    Anschluss, Einbau / Montage Montage Hinweis - Allgemein Um das Gerät am Montageort zu montieren, sind folgende Punkte zu beachten: Vor der Montage den vorhandenen Bohrstaub aus den Bohrlöchern ■ entfernen! Deckenöffnungen, Verkabelungsöffnungen und Leerrohre unbedingt mit ■ Silikon verschließen um Zugluft zu vermeiden! Bei einer alternativen Montageart wie Kleben, muss eine dauerhafte ■...
  • Seite 52 Anschluss, Einbau / Montage Alarm-Stick Alarm-Stick an einem der beide USB Anschlüsse des System Access Point 2.0 einstecken. Hinweis Alarm-Stick ist für den dauerhaften Betrieb am System Access Point 2.0 Funk-Alarmschalter 1. Montageplatte mit Schrauben und Dübeln befestigen. 2. Batterie aktivieren durch Schieben des Schalters auf "ON". 3.

  • Seite 53: Elektrischer Anschluss

    Anschluss, Einbau / Montage Elektrischer Anschluss Relaismodul Abb. 42: Anschluss 6829-84 Relaismodul [1] P-Relais schaltet 5 Sek [2] LED [3] Antenne [4] Relaiskabel zur Verteilerdose NO - Normal offen NC - Normal geschlossen C - Gemeinsame [5] N - Klemmen nicht verwenden IC - Klemmen nicht verwenden L - Phase N - Nulleiter...
  • Seite 54 Anschluss, Einbau / Montage Hinweis – Diese Maßnahme muss getroffen werden, bevor der Anschluss an das Netz erfolgt. – Diese Maßnahme muss getroffen werden, bevor die Akkus aktiviert werden. Systemhandbuch 2CKA001373B9868 │54...

  • Seite 55: Vernetzung 2-Draht

    Anschluss, Einbau / Montage 7.5.1 Vernetzung 2-Draht Hinweis Es können nur folgende Geräte drahtvernetzt werden: – Busch-Rauchalarm – Busch-Wärmealarm – Deckenöffnungen, Verkabelungsöffnungen und Leerrohre unbedingt mit Silikon verschließen um Zugluft zu vermeiden! Achtung Schließen Sie kein anderes Gerät an, da es den Rauchwarnmelder beschädigen oder dessen Funktion beeinträchtigen könnte.

  • Seite 56: Vernetzung

    Anschluss, Einbau / Montage Vernetzung 7.6.1 Vernetzung Funk Die Hauptfunktion des Funkmoduls liegt darin, alle Warnmelder durch ein Funksignal miteinander zu vernetzen. Im Falle eines Ereignisses sendet das in dem alarmauslösenden Warnmelder installierte Funkmodul ein Funksignal aus, das auch die Signalgeber in allen anderen Warnmeldern innerhalb des Funksystems aktiviert.
  • Seite 57 Anschluss, Einbau / Montage Funkvernetzung mit Funkmodul 6828 Vor Beginn der Codierung sicherstellen, dass alle Funkmodule in die Melder eingelegt sind. ■ Die Funkvernetzung der Melder wird über die Aktivierung des Codiermodus durchgeführt. ■ Codiermodus aktivieren: 1. Codierknopf des Funkmoduls drücken und gedrückt halten, bis die LED auf dem Funkmodul rot aufleuchtet.
  • Seite 58 Anschluss, Einbau / Montage Codiermodus manuell beenden (beendet den Codiermodus der gesamten vernetzten Gruppe) 1. Einen Gerät von der Montageplatte entfernen und den Codierknopf auf dem Funkmodul drücken und solange gedrückt halten, bis die LED auf dem Funkmodul dauerhaft aufleuchtet. –...
  • Seite 59 Anschluss, Einbau / Montage Funkvernetzung testen Alle Funkkomponenten der Reihe nach, durch Drücken und Halten der Test-Taste des jeweiligen Rauch-, Wärme- und Kohlenmonoxidwarnmelder, testen. – Überprüfen, ob dabei alle Geräte Alarm geben. – Die Überprüfungen in Abständen von je ca. 5 Minuten durchführen, damit die Geräte alle Funksignale abarbeiten können.
  • Seite 60 Anschluss, Einbau / Montage Funkvernetzung mit Alarm-Stick Für die Inbetriebnahme und zum Thema Funkvernetzung dieses Gerätes empfehlen wir das Busch-free@home ® Systemhandbuch. Systemhandbuch 2CKA001373B9868 │60...
  • Seite 61 Anschluss, Einbau / Montage Funkvernetzung mit Funk-Alarmschalter Hinweis Unterschiedliche Zeitfenster für den Codierungsmodus der vernetzbaren Geräte beachten! Bei Geräten mit einem Zeitfenster von 30 Minuten beginnen und danach erst die Geräte mit einem Zeitfenster von 15 Minuten in den Codierungsmodus versetzen.
  • Seite 62 Anschluss, Einbau / Montage Funkvernetzung mit Funk-Notwarnknopf Hinweis Unterschiedliche Zeitfenster für den Codierungsmodus der vernetzbaren Geräte beachten! Bei Geräten mit einem Zeitfenster von 30 Minuten beginnen und danach erst die Geräte mit einem Zeitfenster von 15 Minuten in den Codierungsmodus versetzen.
  • Seite 63 Anschluss, Einbau / Montage Codiermodus manuell beenden Hinweis Hinweis Der Funk-Notwarnknopf sendet durch diesen Vorgang ein Alarmsignal aus, das die installierten Funkkomponenten aktiviert. 1. Gehäuseoberteil abnehmen. 2. Codierknopf (HOUSE CODE) drücken und solange gedrückt halten, bis die LED auf der Vorderseite rot aufleuchtet.
  • Seite 64 Anschluss, Einbau / Montage Funkvernetzung mit mit Relaismodul Hinweis Unterschiedliche Zeitfenster für den Codierungsmodus der vernetzbaren Geräte beachten! Bei Geräten mit einem Zeitfenster von 30 Minuten beginnen und danach erst die Geräte mit einem Zeitfenster von 15 Minuten in den Codierungsmodus versetzen.

  • Seite 65: Bedienung

    Bedienung Bedienung Funktionstest Um die Funktionsfähigkeit sicherzustellen, die Geräte in regelmäßigen Abständen, mindestens 1 mal jährlich, prüfen. Hinweis Um das Gehör zu schonen, schwillt die Alarmlautstärke langsam an. 1. Testknopf gedrückt halten, bis der Alarm ertönt und die rote LED blinkt –...

  • Seite 66: Stummschaltung

    Bedienung Stummschaltung Der Busch-Rauchalarm , der Busch-CO Alarm und der Funk-Alarmschalter besitzen einen kombinierten Test-/Stummschaltknopf, der bei der Kontrolle unerwünschter Alarme hilft. Busch-Rauchalarm ProfessionalLINE Wenn der Busch-Rauchalarm Alarm auslöst, aber keine Anzeichen von Rauch oder anderen Gefahren ersichtlich sind, sollte zunächst trotzdem davon ausgegangen werden, dass der Alarm durch ein Feuer ausgelöst wurde.
  • Seite 67 Bedienung Busch-Rauchalarm ® Funk-Alarmschalter Wenn der Alarm ausgelöst wird, aber keine Anzeichen von Rauch oder anderen Gefahren ersichtlich sind, sollte zunächst trotzdem davon ausgegangen werden, dass der Alarm durch ein Feuer ausgelöst wurde. Das Gebäude /die Wohnung muss unverzüglich evakuiert werden. ■...

  • Seite 68: Alarmspeicher

    Bedienung Alarmspeicher Folgende Geräte besitzen einen Alarmspeicher in dem ausgelöste Alarme gespeichert und später wieder abgerufen werden können: Busch-CO Alarm ProfessionalLINE ■ Busch-Rauchalarm ® Funk-Alarmschalter ■ Busch-CO Alarm ProfessionalLINE Der CO-Alarmspeicher ist eine wichtige Funktion des Busch-CO Alarm, da er den Benutzer darauf hinweist, dass der CO-Warnmelder schon einmal Kohlenmonoxid festgestellt und Alarm ausgelöst hat, selbst wenn sich niemand während des Alarmzustands im Haus / der Wohnung befand.
  • Seite 69 Bedienung Busch-Rauchalarm ® Funk-Alarmschalter Feueralarmspeicher Die Funktion Feueralarmspeicher ermöglicht es, einen bereits früher aktivierten Feueralarm zu identifizieren, z.B. einen Alarm während niemand im Haus war. Nachdem der Warnmelder verstummt, blinkt das Feuersymbol 2 Minuten lang abwechselnd mit MEMORY (rot) und hört danach auf. 1.

  • Seite 70: Signalübersicht

    Bedienung Signalübersicht Normalbetrieb Busch-Rauchalarm ProfessionalLINE Inbetriebnahme Busch-Rauchalarm auf den Sockel drehen, um ihn einzuschalten. ■ – Die rote LED blinkt 1 x. Zeigt an, dass der Busch-Rauchalarm erfolgreich eingeschaltet wurde und sich nun im Betriebsmodus befindet. Betriebsmodus Im normalen Betriebsmodus gibt es keine aktiven sichtbaren oder hörbaren Anzeigen, welche die Bewohner stören könnten.
  • Seite 71 Bedienung Signal-Interpretation Busch-Rauchalarm ProfessionalLINE Zustand Aktion LED rot Signalton auf Meldersockel Inbetriebnahme 1 x Blinken drehen Melder im ▬ Betriebszustand Knopf drücken und Schnelles Blinken Anschwellend auf volle Funktionsprüfung /Test halten (0,5 Sek.) Lautstärke Melder detektiert Schnelles Blinken ▬ Volle Lautstärke Rauch (0,5 Sek.) Alarm über vernetzten...
  • Seite 72 Bedienung Busch-Rauchalarm ® Funkmodul Modus Aktion LED blau LED rot LED grün Signalton Drücken und bei dauerhaft Blinkt kurz Aktivierung blauem und ist Hauscodierung Leuchten danach aus loslassen 1 x Blinken pro Gerät Hauscodierungs ▬ alle 5 modus Sekunden Drücken und bei dauerhaft Beenden 3,5 Sek.
  • Seite 73 Bedienung Busch-Rauchalarm ® Busch-CO Alarm Funkmodul Signal-Interpretation Zustand Aktion LED blau LED rot LED grün Signalton Auf die Einschalt- Montageplatte 1x Blinken 1x Blinken 1x Blinken vorgang setzen Bereitschaft ▬ 3,5 Sek. Aufleuchten, Volle Alarm ▬ dann alle Lautstärke 10 Sek. Blinken 4 h lang, alle 6 Min.

  • Seite 74: Anwendung Alarm- Und Störmeldungen

    Bedienung 8.4.1 Anwendung Alarm- und Störmeldungen Busch-Wärmealarm ProfessionalLINE Normalbetrieb Inbetriebnahme Busch-Wärmealarm auf den Sockel drehen, um ihn einzuschalten. ■ – Die rote LED blinkt 2 x ein kurzes Piepen ertönt Zeigt an, dass der Busch-Rauchalarm erfolgreich eingeschaltet wurde und sich nun im Betriebsmodus befindet Betriebsmodus –...
  • Seite 75 Bedienung Busch-CO Alarm ProfessionalLINE Vorsicht Dieses Gerät ist dafür vorgesehen, Personen vor den akuten Wirkungen von Kohlenmonoxid zu schützen. Es kann Personen mit besonderen medizinischen Eigenschaften keine vollständige Sicherheit bieten. Im Zweifelsfall sollten Sie einen Arzt befragen. Die Installation sollte nur von fachkundigen Personen erfolgen. Voralarm Wenn der Busch-CO Alarm eine CO-Konzentration von mehr als 43 ppm feststellt, blinkt die rote LED und ein Alarm wird ausgegeben.

  • Seite 76: Wartung

    Wartung Wartung Austausch des Geräts Das Gerät muss unter folgenden Bedingungen ausgetauscht werden. Wenn das Gerät 10 Jahre installiert war. Hinweis Das Austauschdatum auf der Geräteseite oder das Label bei Funkmodulen überprüfen. Gilt für folgende Modelle: ■ – Busch-Rauchalarm ProfessionalLINE –...
  • Seite 77 Wartung Hinweis Die gültigen gesetzlichen Bestimmungen für die Entsorgung von Elektrogeräten beachten. Systemhandbuch 2CKA001373B9868 │77...

  • Seite 78: Reinigung

    Wartung Reinigung Busch-Rauchalarm ProfessionalLINE Busch-Wärmealarm ProfessionalLINE Rauchmelder sind anfällig für Staub und Insekten, die Falschalarme auslösen können. ■ Reinigen Sie den Busch-Rauchalarm regelmäßig. – Verwenden Sie eine weiche Bürste oder den Bürstenaufsatz Ihres Staubsaugers, um Staub und Spinnweben von den Seitenschlitzen zu entfernen, an denen Rauch eintritt. –...

  • Seite 79: Faq Und Tipps

    FAQ und Tipps FAQ und Tipps 10.1 Brandschutzhinweise Brandschutzhinweise Benzin und andere brennbare Materialien nur in dafür geeigneten Behältern lagern. ■ Verölte oder entzündliche Lappen fachgerecht entsorgen. ■ Ein Metallgitter oder eine Funkenschutzplatte vor dem offenen Kamin oder Ofen anbringen ■...

  • Seite 80: Notizen

    Notizen Notizen Systemhandbuch 2CKA001373B9868 │80...

  • Seite 81: Index

    Index Index Alarmspeicher ..............68 Lieferumfang ................22 Allgemeine Hinweise ............36 Anforderungen an den Installateur ........34 Anschluss, Einbau / Montage ..........34 Montage .................35, 51 Aufbau und Funktion ............10 Montageort ................36 Austausch des Geräts ............76 Auswahl des Montageorts ........... 38 Notizen .................80 Bedienung ...............
  • Seite 82 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB-Gruppe Postfach 58505 Lüdenscheid Freisenbergstraße 2 58513 Lüdenscheid http://BUSCH-JAEGER.de info.bje@de.abb.com Zentraler Vertriebsservice: Tel.: +49 2351 956-1600 Fax: +49 2351 956-1700 © Copyright 2019 Busch-Jaeger Elektro GmbH Alle Rechte vorbehalten...
