Montageanleitung
Artikel Nr. 78590
deutsch
1.
1
Folienbeutel mit:
Pos.
Anzahl
2.
2
3.
2
4.
2
5.
8
6.
1
7.
1
8.
2
9.
1
10.
1
11
2
1) Montage senkrecht zur Schachttüre bei Grubentiefe 1,3-1,5m (bevorzugte Lösung)
Abstand zwischen Schürze und Bodendübelfi xierung
28 cm
Dübelbohrung anzeichnen
Damit die Leiter beim Aufstellen den erforderlichen Neigungswinkel von 65°-75° hat, muß der Bügel im richtigen Abstand
zur Türschwelle angedübelt werden.
Aufzug-Grubenleiter TRI-KLAPP 95
Stückliste
Zweifach-Gelenkleiter mit Zugkette
und klappbarem Bodenbügel mit Überwachungsschalter
Dübel 14 x 75
Schrauben 10 x 70
Unterlegscheiben 10,5 DIN 9021
Blechschraube
Montageanleitung
Bohrer d=3,5
Fixierhaken
Würgnippel M20
Dichtungskitt
Aufkleber „Anlegeseite"

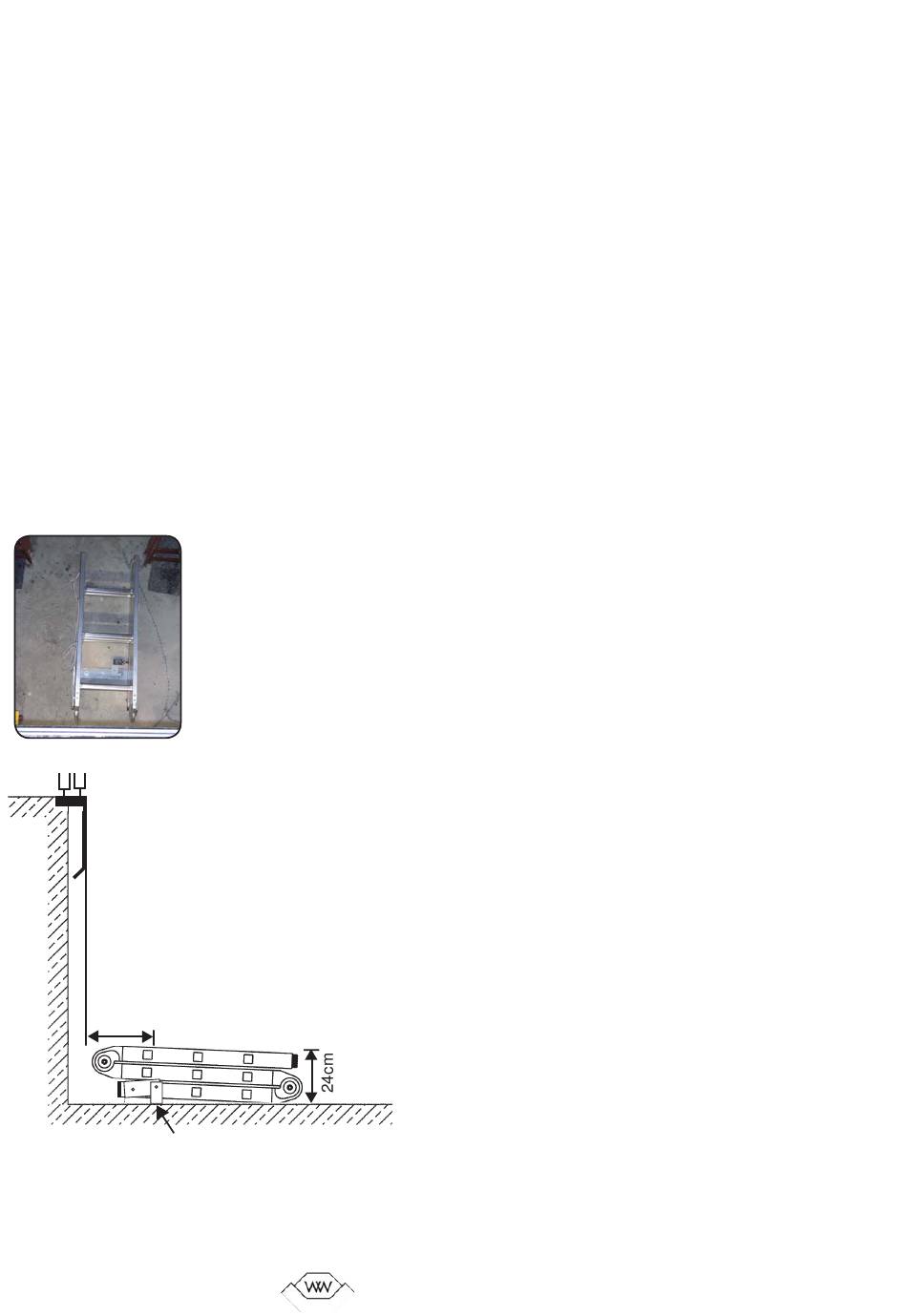

Legen Sie die Leiter entsprechend der
Abbildung auf den Boden.
© W
W 05/2007 Version 13
&
TRI-KLAPP 95
3
