ASROCK Q2900-ITX Schnellinstallationsanleitung Seite 91

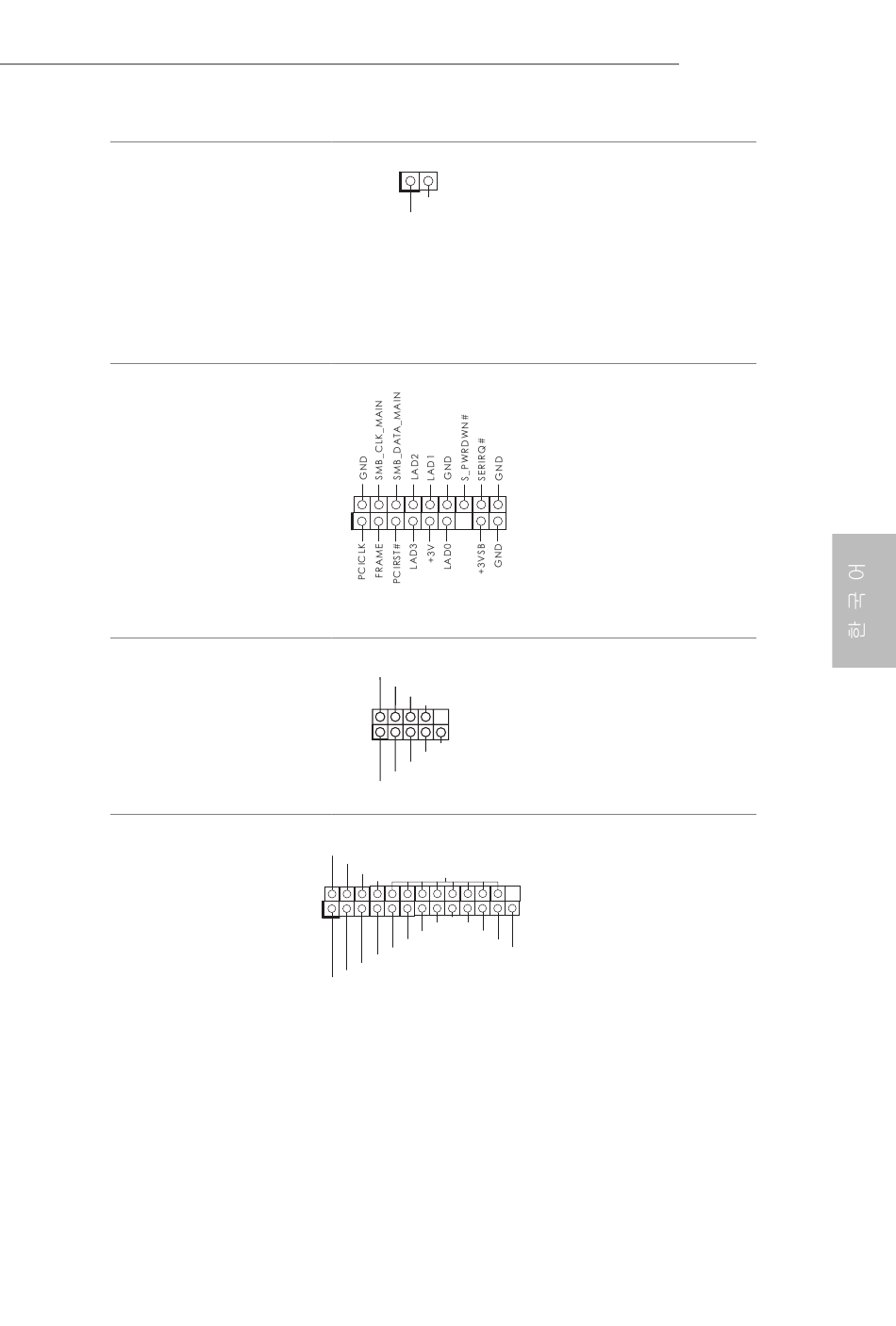

섀시 침입 헤더
(2 핀 CI1)
(1 페이지 , 12 번 항목 참조 )
TPM 헤더
(17 핀 TPMS1)
(1 페이지 , 10 번 항목 참조 )
시리얼 포트 헤더
(9 핀 COM1)
(1 페이지 , 14 번 항목 참
조 )
인쇄 포트 헤더
(25 핀 LPT1)
(1 페이지 , 17 번 항목 참조 )
1
GND
Signal
1
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
AFD#
ERROR#
PINIT#
GND
SLIN#
1
SPD7
SPD6 ACK#
SPD5
BUSY
SPD4
SPD3
SPD2
SPD1
SPD0
STB#
이 마더보드는 섀시 커버가
제거될 경우 이를 감지하는
케이스 열림 감지 기능을 지
원합니다 . 이 기능을 사용하
려면 섀시 침입 감지 설계가
적용된 섀시를 사용해야 합
니다 .
이 커넥터는 키 , 디지털
인증서 , 암호 및 데이터
를 안전하게 보관할 수 있
는 TPM(Trusted Platform
Module) 시스템을 지원합니
다 . TPM 시스템은 네트워크
보안을 강화하고 , 디지털 신
원을 보호하며 플랫폼 무결
성을 유지합니다 .
이 COM1 헤더는 시리얼
포트 모듈을 지원합니다 .
프린터 장치의 간편한
연결을 가능하게 하는
인쇄 포트 케이블용
인터페이스입니다 .
PE
SLCT
Q2900-ITX
89
