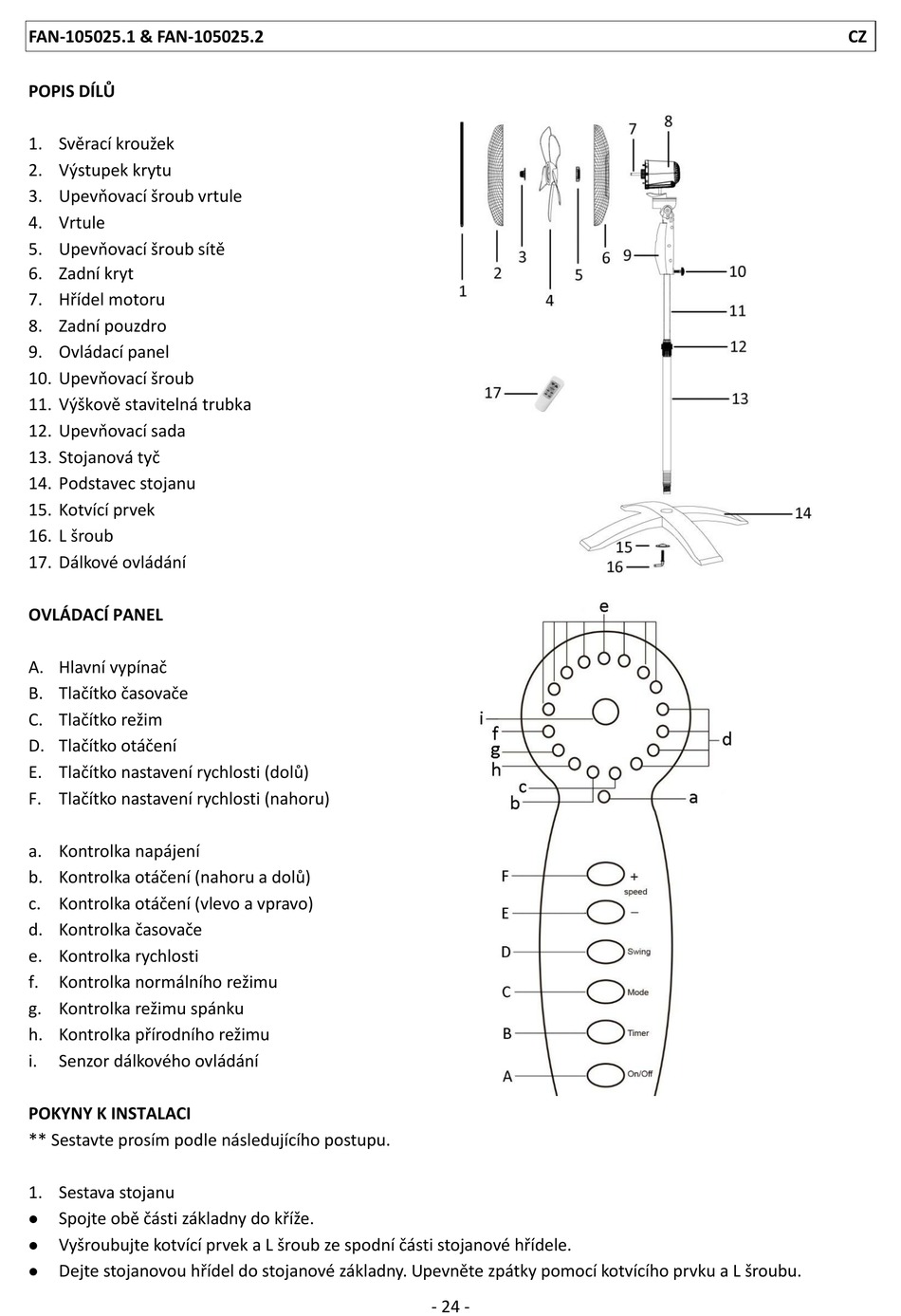

FAN-105025.1 & FAN-105025.2
POPIS DÍLŮ
1. Svěrací kroužek
2. Výstupek krytu
3. Upevňovací šroub vrtule
4. Vrtule
5. Upevňovací šroub sítě
6. Zadní kryt
7. Hřídel motoru
8. Zadní pouzdro
9. Ovládací panel
10. Upevňovací šroub
11. Výškově stavitelná trubka
12. Upevňovací sada
13. Stojanová tyč
14. Podstavec stojanu
15. Kotví cí prvek
16. L šroub
17. Dálkové ovládání
OVLÁ DACÍ PANEL
A. Hlavní vypínač
B. Tlačítko časovače
C. Tlačítko režim
D. Tlačítko otáčení
E. Tlačítko nastavení rychlosti (dolů)
F. Tlačítko nastavení rychlosti (nahoru)
a. Kontrolka napájení
b. Kontrolka otáčení (nahoru a dolů)
c. Kontrolka otáčení (vlevo a vpravo)
d. Kontrolka časovače
e. Kontrolka rychlosti
f. Kontrolka normální ho režimu
g. Kontrolka režimu spánku
h. Kontrolka přírodního režimu
i. Senzor dálkového ovládání
POKYNY K INSTALACI
** Sestavte prosí m podle následují cí ho postupu.
1. Sestava stojanu
Spojte obě části základny do kříže.

Vyšroubujte kotvící prvek a L šroub ze spodní části stojanové hřídele.

Dejte stojanovou hřídel do stojanové základny. Upevněte zpátky pomocí kotvícího prvku a L šroubu.

