FAN-105025.1 & FAN-105025.2

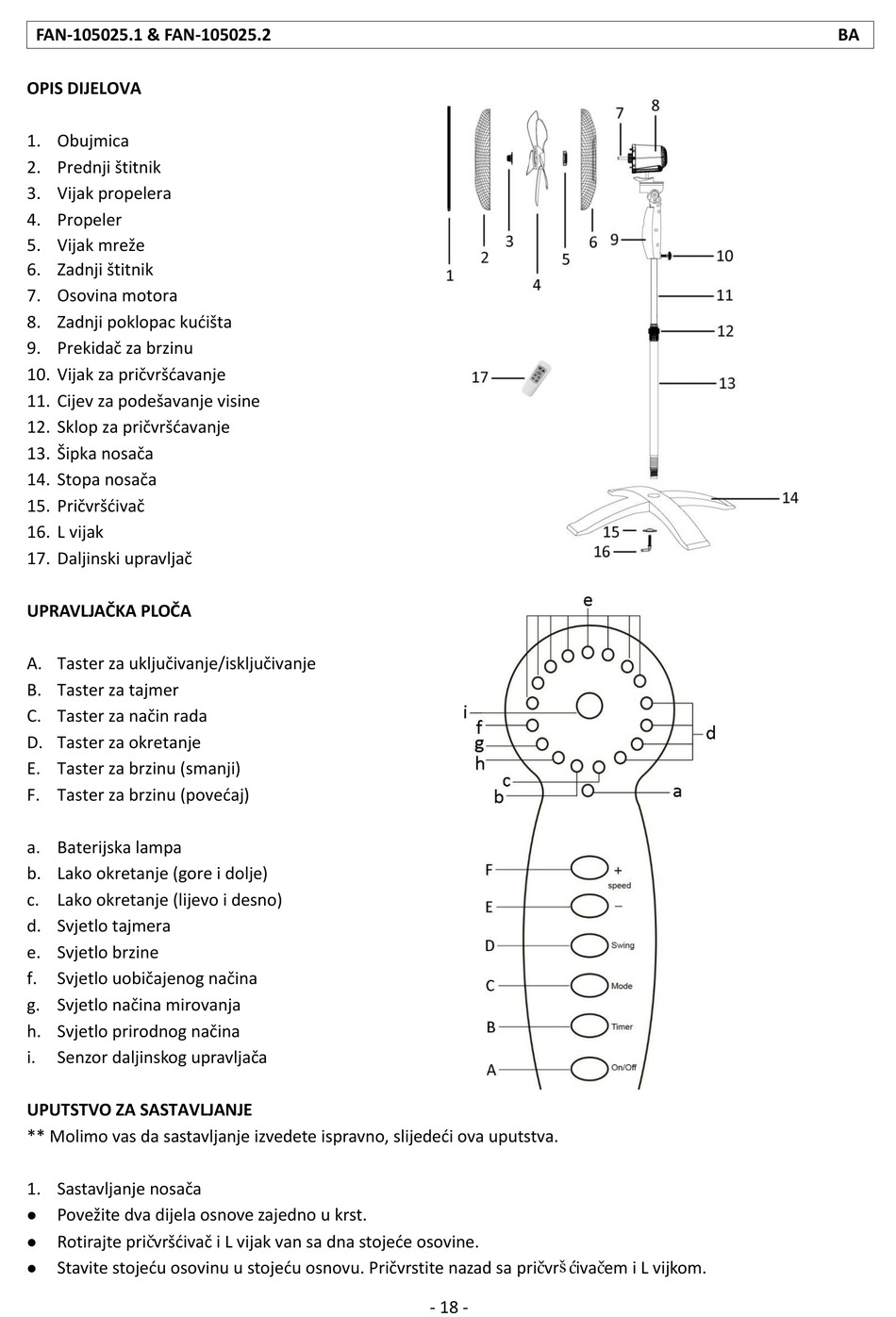

OPIS DIJELOVA
1. Obujmica
2. Prednji štitnik
3. Vijak propelera
4. Propeler
5. Vijak mreže
6. Zadnji štitnik
7. Osovina motora
8. Zadnji poklopac kućišta
9. Prekidač za brzinu
10. Vijak za pričvršćavanje
11. Cijev za podešavanje visine
12. Sklop za pričvršćavanje
13. Šipka nosača
14. Stopa nosača
15. Pričvršćivač
16. L vijak
17. Daljinski upravljač
UPRAVLJAČKA PLOČA
A. Taster za uključivanje/isključivanje
B. Taster za tajmer
C. Taster za način rada
D. Taster za okretanje
E. Taster za brzinu (smanji)
F. Taster za brzinu (povećaj)
a. Baterijska lampa
b. Lako okretanje (gore i dolje)
c. Lako okretanje (lijevo i desno)
d. Svjetlo tajmera
e. Svjetlo brzine
f. Svjetlo uobičajenog načina
g. Svjetlo načina mirovanja
h. Svjetlo prirodnog načina
i. Senzor daljinskog upravljača
UPUTSTVO ZA SASTAVLJANJE
** Molimo vas da sastavljanje izvedete ispravno, slijedeći ova uputstva.
1. Sastavljanje nosača
Povežite dva dijela osnove zajedno u krst.

Rotirajte pričvršćivač i L vijak van sa dna stojeće osovine.

Stavite stojeću osovinu u stojeću osnovu. Pričvrstite nazad sa pričvršćivačem i L vijkom.

