7) Verdere details

In dit hoofdstuk worden de mogelijkheden ten aanzien van programmering, aanpassing aan de persoonlijke behoeften van de gebruiker, dia-
gnostiek en opsporing van storingen met betrekking tot ROBUS behandeld.

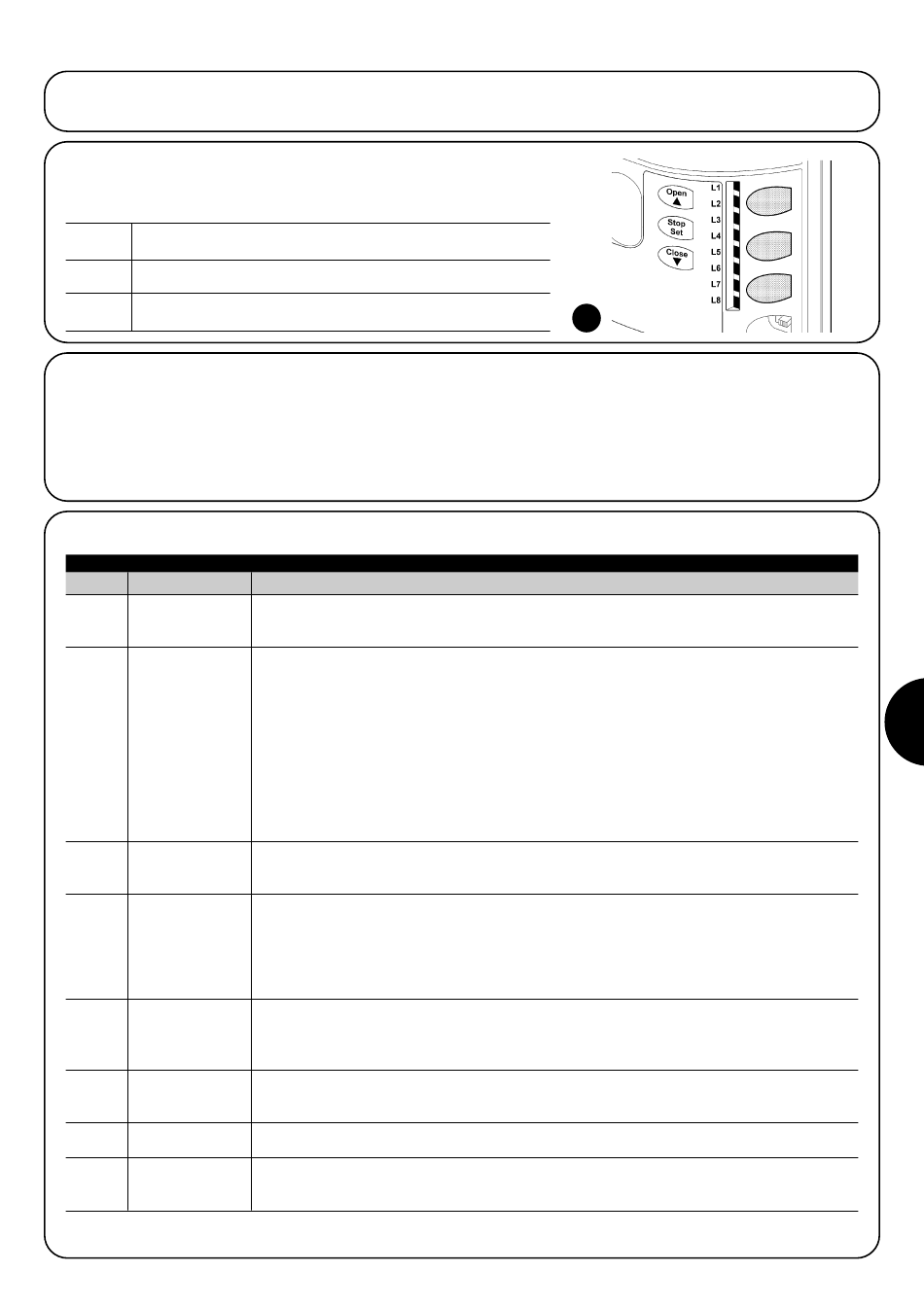

7.1) Programmeertoetsen

Op de besturingseenheid van ROBUS bevinden zich 3 toetsen die gebruikt kunnen worden
zowel om de besturingseenheid tijdens de tests aan te sturen als voor het programmeren:
Met de toets "OPEN" kunt u het openen van de poort aansturen of het punt
Open
▲ van programmering naar boven verplaatsen
Met de toets "STOP" kunt u de manoeuvre onderbreken; als u hem langer
Stop
dan 5 seconden ingedrukt houdt kunt u de programmering binnengaan.
Set
Met de toets "CLOSE "kunt u het sluiten van de poort aansturen of het punt
Close
van programmering naar beneden verplaatsen
▼
7.2) Programmering
Op de besturingseenheid van ROBUS zijn enkele programmeerbare
functies beschikbaar; instelling van deze functies vindt plaats met
behulp van 3 toetsen op de besturingseenheid: [▲] [Set] [▼] en
worden via 8 ledlampjes: L1...L8 zichtbaar gemaakt.
De programmeerbare functies welke op ROBUS beschikbaar zijn,
zijn over 2 niveaus verdeeld:
7.2.1) Functies eerste niveau (functies ON-OFF)
Tabel 7: lijst programmeerbare functies: eerste niveau
Ledlampje Functie
Automatisch sluiten Met deze functie is een automatische sluiting van de poort mogelijk na afloop van de geprogrammeerde
L1
Terugloop na Foto
L2
Sluit altijd
L3
Stand-By
L4
Start
L5
Voorwaarschuwing
L6
"Sluit" wordt
L7
"Open gedeeltelijk"
ModusSlave" (slaaf)
L8
Bij normaal functioneren van ROBUS zijn de ledlampjes L1...L8 aan of uit op basis van de status van de functie waaraan zij gekoppeld
zijn, bijvoorbeeld L1 is aan, als de functie "Automatisch sluiten" actief is.
Beschrijving
pauzeduur; in de fabriek is de Pauzeduur afgesteld op 30 seconden maar dit kan gewijzigd worden in 5,
15, 30, 45, 60, 80, 120 of 180 seconden. Als de functie niet actief is, werkt de poort "semi-automatisch".
Met deze functie is het mogelijk de poort zo lang pen te houden als nodig is om er doorheen te gaan;
door het inwerking treden van "Foto" gaat de poort automatisch weer dicht na een pauzeduur van 5s
(onafhankelijk van de geprogrammeerde waarde).
Dit verandert al naar gelang de functie "Automatische Sluiting " al dan niet actief is.
Wanneer "Automatische Sluiting" niet actief is: De poort gaat steeds helemaal open (ook als
Foto eerder vrij komt). Bij het vrijkomen van Foto gaat de poort automatisch weer dicht na een pauze van 5s.
Wanneer "Automatische Sluiting" actief is: de openingsmanoeuvre wordt onmiddellijk na het
vrijkomen van de fotocellen onderbroken en de poort gaat automatisch weer dicht na een pauze van 5s.
De functie "Terugloop na Foto" wordt altijd uitgeschakeld wanneer een manoeuvre met een instructie Stop
onderbroken is. Als de functie "Terugloop na Foto" niet actief is, zal de pauzeduur overeenkomen met de
geprogrammeerde pauzeduur of er zal de poort niet automatisch dicht gaan als de functie niet actief is.
De functie "Sluit altijd" treedt in werking, waarbij een sluiting veroorzaakt wordt, wanneer bij terugkeer van de
stroom wordt geconstateerd dat de poort open is. Om veiligheidsredenen wordt deze manoeuvre voorafgegaan
door een voorwaarschuwing van 5s. Als de functie niet actief is zal bij terugkeer van de stroom de poort blijven staan.
Met deze functie kan het verbruik zoveel mogelijk teruggebracht worden; het is nuttig met name wannner
de installatie op de bufferbatterij werkt. Als deze functie actief is zal de besturingseenheid 1 minuut na
afloop van de manoeuvre de uitgang BlueBUS (en dus de inrichtingen) en alle ledlampjes uitschakelen
met uitzondering van het ledlampje BlueBUS dat langzamer zal gaan knipperen. Wanneer de
besturingseenheid een instructie ontvangt, zal ze de volledige functionering herstellen. Als deze functie
niet actief is zal er geen vermindering van verbruik zijn.
Door deze functie te activeren, wordt de geleidelijke toename van snelheid bij het begin van elke manoeuvre
uitgeschakeld; hiermee is het mogelijk de grootste kracht aan de start te verkrijgen en dit is nuttig wanneer er
een hoge statische wrijving is, bijvoorbeeld in geval van sneeuw of ijs die de vleugel blokkeren. Als de start
niet actief is, begint de manoeuvre met een geleidelijke toename van de snelheid.
Met de functie voorwaarschuwing wordt er een pauze van 3s aangehouden tussen het moment waarop het
knipperlicht gaat branden en de manoeuvre begint om van te voren voor een gevaarlijke situatie te waarschuwen.
Als de voorwaarschuwing niet actief is, zal het knipperlicht aangaan tegelijke met wanneer de manoeuvre begint.
Door deze functie te activeren, activeren alle instructies "Sluit" (ingang "CLOSE" of radio-instructie "Sluit")
een manoeuvre van gedeeltelijke opening (zie led L6 op tabel 9).
Door deze functie te activeren wordt ROBUS "Slave" (slaaf): zo is het mogelijkn de werking van 2 motoren op
tegenoverliggende vleugels te synchroniseren waarbij één motor als Master werkt en één als Slave; voor
meer details gelieve u paragraaf "7.3.5 ROBUS in modus "Slave" te raadplegen.
23
Eerste niveau: functies instelbaar in modus ON-OFF (actief of niet
actief); in dit geval geeft elk ledlampje L1...L8 een functie aan; als het aan
is, is de functie actief, als het uit is, is de functie niet actief; zie tabel 7.
Tweede niveau: parameters die instelbaar zijn op een schaal met
waarden van 1 tot 8; in dit geval geeft elk ledlampje L1...L8 de
waarde aan die uit 8 mogelijkheden is gekozen; zie tabel 9.
