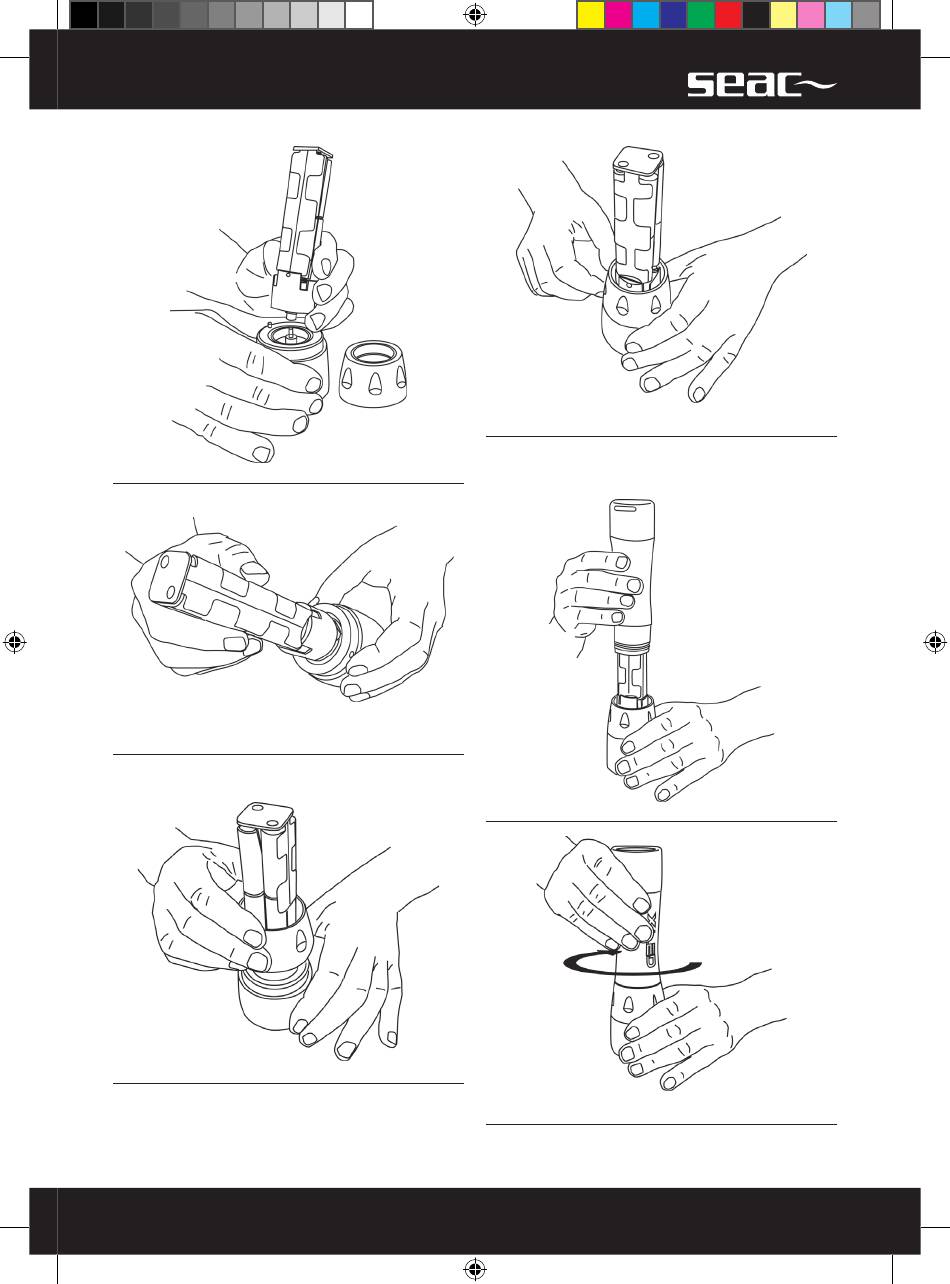

Fig. 8 - Corretto inserimento del cestello porta batterie
Fig. 9 - Alloggiamento del cestello porta batterie nel gruppo
oblò (testa dell'illuminatore)
Alloggiamo quindi la ghiera di accensione (Fig. 10) e ruotandola
verifichiamo il corretto funzionamento (Fig. 11).
Fig. 10 - Corretto inserimento della ghiera d'accensione
4362-SEAC-X5-LED.indd 5
Fig. 11 - Verifica del corretto funzionamento della ghiera
d'accensione
Sarà nostra cura adesso posizionare il corpo torcia pronto per
essere di nuovo avvitato (Fig. 12). Avvitare con cura in senso
orario fino al serraggio finale. (Fig. 13)
Fig. 12 - Inserimento del corpo torcia sul cestello porta batterie
Fig. 13 - Operazione di chiusura dell'illuminatore avvitando in
senso orario
