Setup Des Net-2/3 Pocket Mit Einem Lichtpult - SHOWTEC Net-2/3 Pocket Handbuch

Net-2/3 Pocket

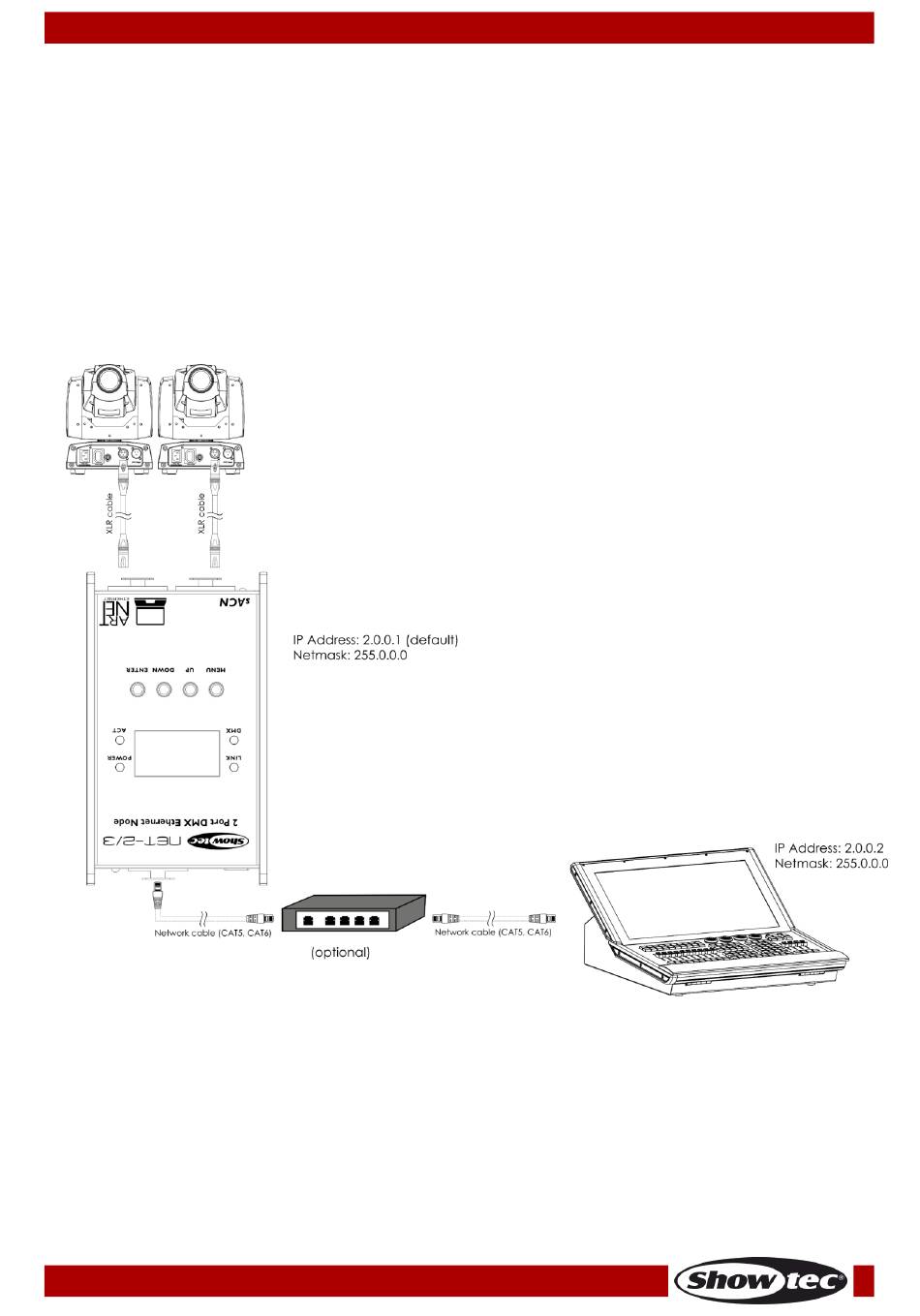

Setup des Net-2/3 Pocket mit einem Lichtpult

01) Schließen Sie den Net-2/3 Pocket mit einem 3-poligen XLR-Kabel an die DMX-Eingänge der
Scheinwerfer an.
02) Schließen Sie den Net-2/3 Pocket mit einem CAT5/CAT6-Kabel an einen Netzwerk-Switch an.
03) Schließen Sie jetzt den Netzwerk-Switch mit einem CAT5/CAT6-Kabel an den Controller an. Wenn Sie
kein Netzwerk benötigen können Sie den Net-2/3 Pocket auch direkt mit einem CAT5/CAT6-Kabel
an den Controller anschließen.
04) Schließen Sie die Geräte an das Stromnetz an.
Sie können den Net-2/3 Pocket entweder über das AC-Netzteil oder per PoE über die
Ethernetverbindung mit Strom versorgen. Schließen Sie das System erst an das Stromnetz an, wenn
alle Geräte korrekt angebracht und angeschlossen sind.
05) Stellen Sie die IP-Adresse des Lichtmischpults ein. Die Standardadresse des Net-2/3 Pocket ist 2.0.0.1.
Zum Ändern der IP-Adresse des Net-2/3 Pocket siehe 2. IP-Modus auf Seite 15. Sie finden die
richtigen Netzwerkeinstellungen unter Anschluss an ein Netzwerk auf Seite 10.
Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen.
Bestellnummer: 50807
9
Abb. 05
