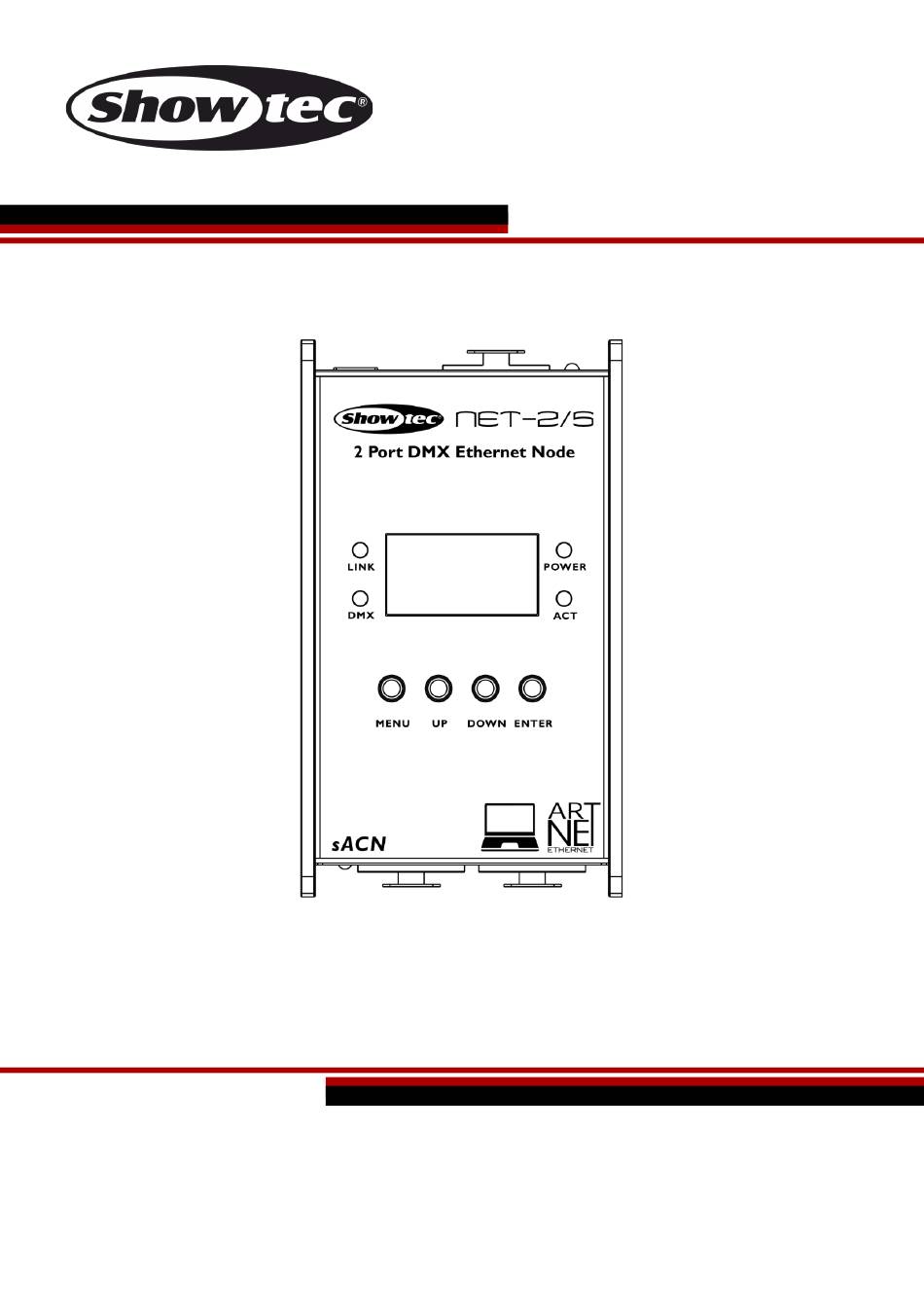

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Net-2/5 Pocket Bestellnummer: 50808 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Rückansicht ..................................7 Installation ................................... 7 Einrichtung und Betrieb .............................. 8 Setup ....................................8 Setup des Net-2/5 Pocket mit einem Laptop/Computer .................. 8 Setup des Net-2/5 Pocket mit einem Lichtpult ....................9 Anschluss an ein Netzwerk ............................10 Art-Net-Einstellungen ...............................10 sACN-Einstellungen ..............................10 Herstellung eines Datenkabels ..........................10... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Net-2/5 Pocket ● AC-Netzteil ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Produkt installieren, bedienen und warten, müssen:... - Seite 4 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Net-2/5 Pocket Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. ● Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 40 °C und darf auf keinen Fall überschritten werden. -
Seite 6: Rückgabe
Net-2/5 Pocket Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Produkts
Beschreibung des Produkts Funktionen Der Showtec NET-2/5 Pocket ist ein moderner Netzwerkrouter, der Artnet- und sACN-Daten in DMX-512- Signale verwandelt und vice versa. Er ermöglicht die Übertragung von maximal 1024 DMX-Kanälen über ein einziges Ethernetkabel. Der NET-2/5 Pocket kann aus der Distanz über eine Webschnittstelle konfiguriert und mit PoE-Technologie (Power-over-Ethernet) mit Strom versorgt werden. -
Seite 8: Vorderansicht
Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie den Net-2/5 Pocket mit dem mitgelieferten AC-Netzteil an das Stromnetz an. Sie können den Net-2/5 Pocket aber auch über den Ethernetanschluss via PoE (Power over Ethernet) mit Strom versorgen. Wenn Ihr Netzwerk-Switch PoE nicht unterstützt, können Sie einen PoE-Injektor oder ein PoE-Hub verwenden. -
Seite 9: Einrichtung Und Betrieb
05) Stellen Sie die IP-Adresse des Lichtmischpults ein. Die Standardadresse des Net-2/5 Pocket ist 2.0.0.1. Zum Ändern der IP-Adresse des Net-2/5 Pocket siehe 2. IP-Modus auf Seite 15. Sie finden die richtigen Netzwerkeinstellungen unter Anschluss an ein Netzwerk auf Seite 10. -
Seite 10: Setup Des Net-2/5 Pocket Mit Einem Lichtpult
05) Stellen Sie die IP-Adresse des Lichtmischpults ein. Die Standardadresse des Net-2/5 Pocket ist 2.0.0.1. Zum Ändern der IP-Adresse des Net-2/5 Pocket siehe 2. IP-Modus auf Seite 15. Sie finden die richtigen Netzwerkeinstellungen unter Anschluss an ein Netzwerk auf Seite 10. -
Seite 11: Anschluss An Ein Netzwerk
Net-2/5 Pocket Anschluss an ein Netzwerk Art-Net-Einstellungen 01) Schließen Sie den Ethernetanschluss des Net-2/3 Pocket mit einem CAT5/CAT6-Kabel an einen Netzwerk-Switch an. 02) Stellen Sie die IP-Adresse Ihres Computers/Ihres Lichtmischpultes je nach den Art-Net-Einstellungen auf 2.x.x.x oder 10.x.x.x ein. 03) Setzen Sie die Subnetzmaske auf allen Geräten auf 255.0.0.0. -
Seite 12: Verbinden Der Geräte
Net-2/5 Pocket Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienung
Net-2/5 Pocket Bedienung Der Net-2/5 Pocket kann DMX-Signale in Artnet- oder sACN-Signale verwandeln und vice versa. Ihnen stehen die folgenden Konfigurationsmöglichkeiten zur Verfügung: ● Art-Net/sACN umwandeln und an 2 x DMX-Ausgängen senden ● 2X DMX-Eingänge in Artnet/sACN umwandeln ● 1X DMX-Eingang klonen an 1x DMX-Ausgang und 1x Artnet/sACN senden ●... -
Seite 14: Statusmenü
Net-2/5 Pocket Statusmenü Beim Hochfahren wird auf dem OLED-Display das Statusmenü angezeigt. Es enthält Informationen über das Gerät und die Einstellungen der beiden Ports. 01) Wechseln Sie mit UP/DOWN zwischen diesen 2 Startbildschirmen: GERÄTEINFORMATIONEN ● Name des Geräts. Zum Ändern des Namens siehe 1. -
Seite 15: Hauptmenü-Übersicht
Net-2/5 Pocket Hauptmenü-Übersicht Bestellnummer: 50808... -
Seite 16: Hauptmenü-Optionen
Net-2/5 Pocket Hauptmenü-Optionen Im Hauptmenü gibt es folgenden Optionen: Drücken Sie UP/DOWN, um durchs Hauptmenü zu navigieren. Drücken Sie ENTER, um ein Untermenü aufzurufen. Drücken Sie MENU, um zum Hauptmenü zurückzukehren. 1. Rename (Umbenennen) In diesem Menü können Sie den Namen des Geräts ändern. -
Seite 17: Set Netmask (Netzmaske Einstellen)
Net-2/5 Pocket 2.1 DHCP-IP Wenn Sie DHCP IP auswählen, wird die IP-Adresse des Geräts automatisch vom Netzwerkserver generiert. 2.2 Manual IP (Manuelle IP) So können Sie die IP-Adresse des Geräts manuell konfigurieren: 01) Bewegen Sie den Cursors mit UP/DOWN nach links oder rechts. Wenn der Cursor die letzte Stelle auf einer Zeile erreicht hat, springt er zur nächsten Zeile. -
Seite 18: Set Dmx Port (Dmx-Port Einstellen)
Option ist nur verfügbar, wenn der Port als Ausgang dient und der DMX-Modus HTP oder LTP aktiviert ist. 8. RESEND: Der Net-2/5 Pocket kann ein kombiniertes Signal als neues Universum zurück ins Netzwerk senden. Mit dieser Einstellung legen Sie fest, welches Universum zurück ins Netzwerk gesendet wird. -
Seite 19: Set Display (Display Einstellen)
Net-2/5 Pocket 5. Set Display (Display einstellen) In diesem Menü können Sie die Ausrichtung des OLED-Displays einstellen und wie lange die Hintergrundbeleuchtung eingeschaltet bleibt, wenn keine Taste auf dem Bedienfeld gedrückt wird. 01) Drücken Sie UP/DOWN, um zwischen diesen 2 Optionen zu wechseln: 1. -
Seite 20: Einstellungskonfiguration Über Einen Webbrowser
02) Konfigurieren Sie die Netzwerkadresse des Laptops/Computers, damit sie sich im korrekten Bereich befindet (IP 2.x.x.x oder 10.x.x.x und Subnetz 255.0.0.0). 03) Öffnen Sie Ihren Webbrowser und geben Sie die IP-Adresse des Net-2/5 Pocket in die Adresszeile ein. Sie finden die aktuelle IP-Adresse des Geräts im Statusmenü auf dem OLED-Display (siehe Statusmenü... -
Seite 21: Passwort Ändern
03) Klicken Sie auf Apply, um die Änderungen zu speichern. Update der Firmware Sie können die Firmware des Net-2/5 Pocket über die Webschnittstelle aktualisieren. Sie finden alle aktuellen Updates auf der Produktseite auf www.Showtec.info. 01) Klicken Sie auf Choose File und gehen Sie zum Speicherort mit der Update-Datei der Firmware. -
Seite 22: Fehlersuche
Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das Gerät, da es Schaden nehmen könnte und die Garantie erlischt. Geben Sie das Gerät an Ihren Showtec-Händler zurück. Problem Mögliche Ursache(n) -
Seite 23: Technische Daten
Net-2/5 Pocket Technische Daten Modell: Showtec Net-2/5 Pocket Eingangsspannung: 12 V DC, 500 mA PoE Leistungsaufnahme: Abmessungen: 115 x 67 x 44 mm (L x B x H) Gewicht: 0,3 kg Bedienung und Programmierung Pole am Aus- und Eingang: Pol 1 (Erde), Pol 2 Daten (-), Pol 3 Daten (+), Pol 4 (N/C), Pol... - Seite 24 ©2019 Showtec...
