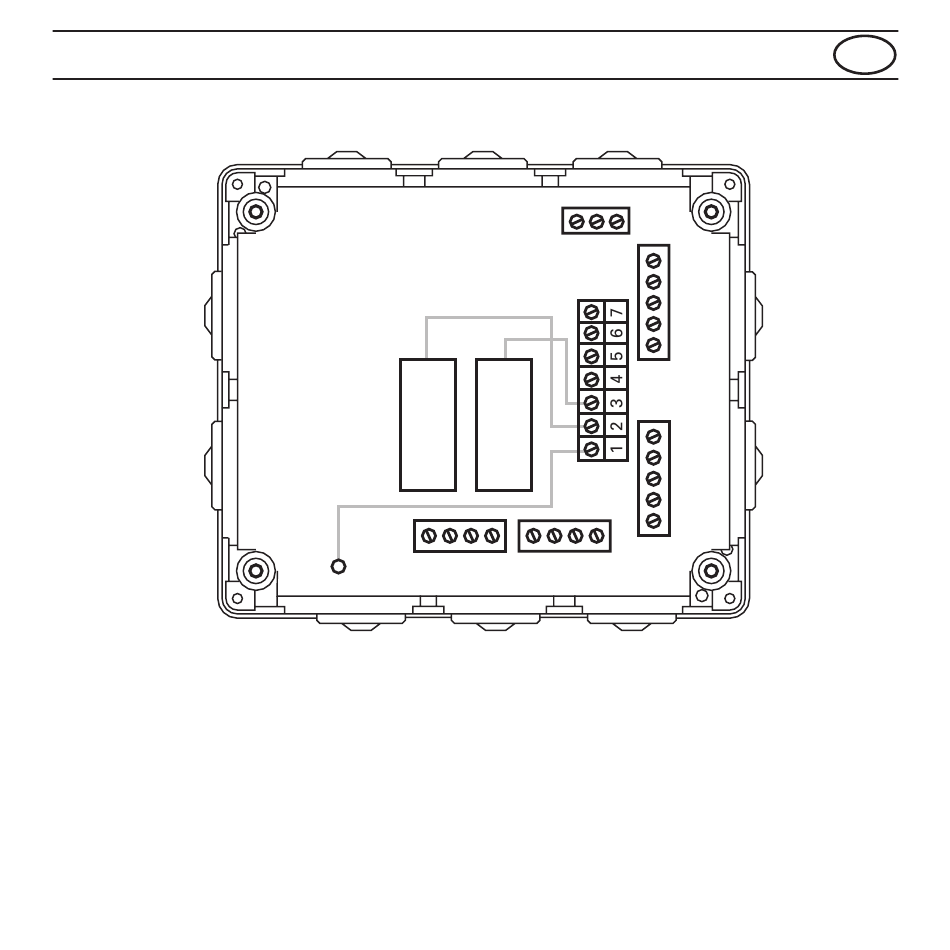

Fig. 1
Översikt över apparaten
X 1 = klämma för utgång 1
X 3 = ingångsklämma
X 5 = klämma för tryckknappsingång X 6 = klämma för fasval
X 7 = fasval för utgång 2 (X2)
X 9 = fasval för Powernet EIB-kanalen
VARNING
De pluggbara kopplingslisterna X1 - X5 får inte sättas på eller tas av medan
apparaten står under spänning. Ej utnyttjade stickkontakter måste vara
monterade (beröringsskydd).
X 8 X 7
X 9 X 1
X 2 = klämma för utgång 2
X 4 = nätförbikoppling
X 8 = fasval för utgång 1 (X1)
X 5
X 4
X 6
X 3
X 2
S
