ABB 6972 AG-102-500 Betriebsanleitung Seite 20

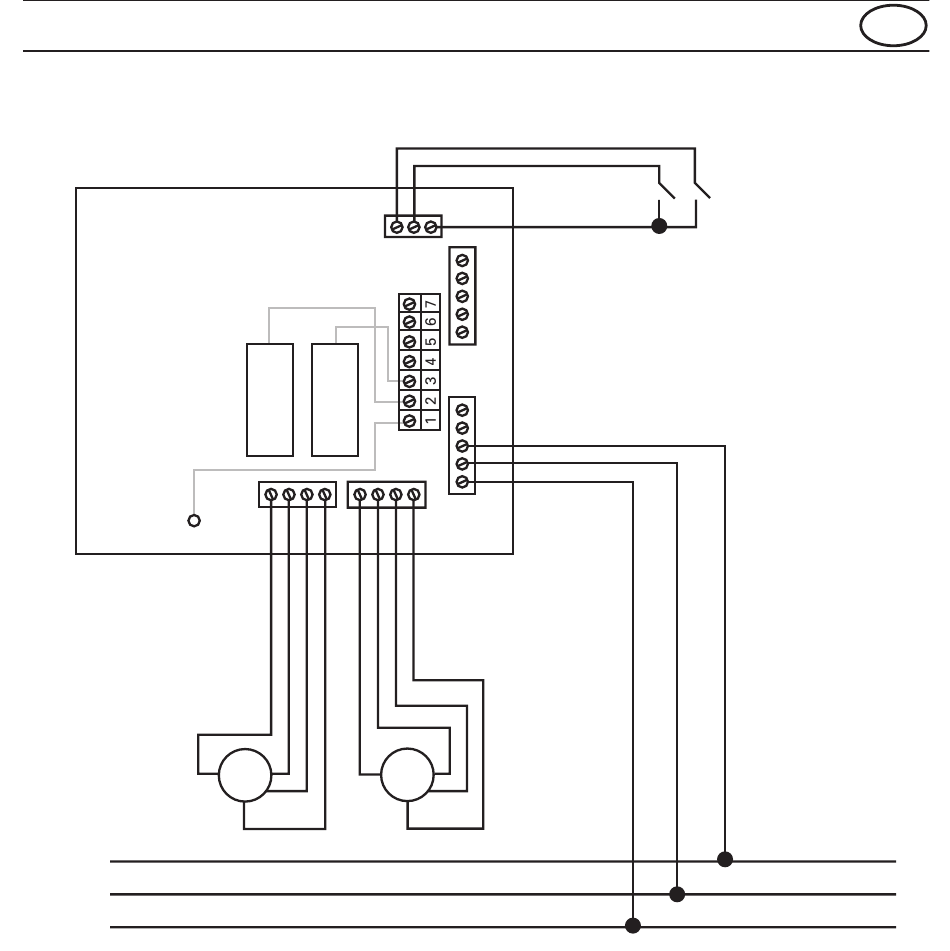

Fig. 2
Exemple de câblage comme actionneur pour stores
Fils de liaison:
X 7 = noir
X 8 = brun
X 9 = blanc
X 9
L
N
PE
X 5
X 8 X 7
X 6
X 1
M
M
X 4
Entrée
X 3
X 2
F
Bouton-poussoir p.ex.
1 x 2020/4 US
