FRANÇAIS

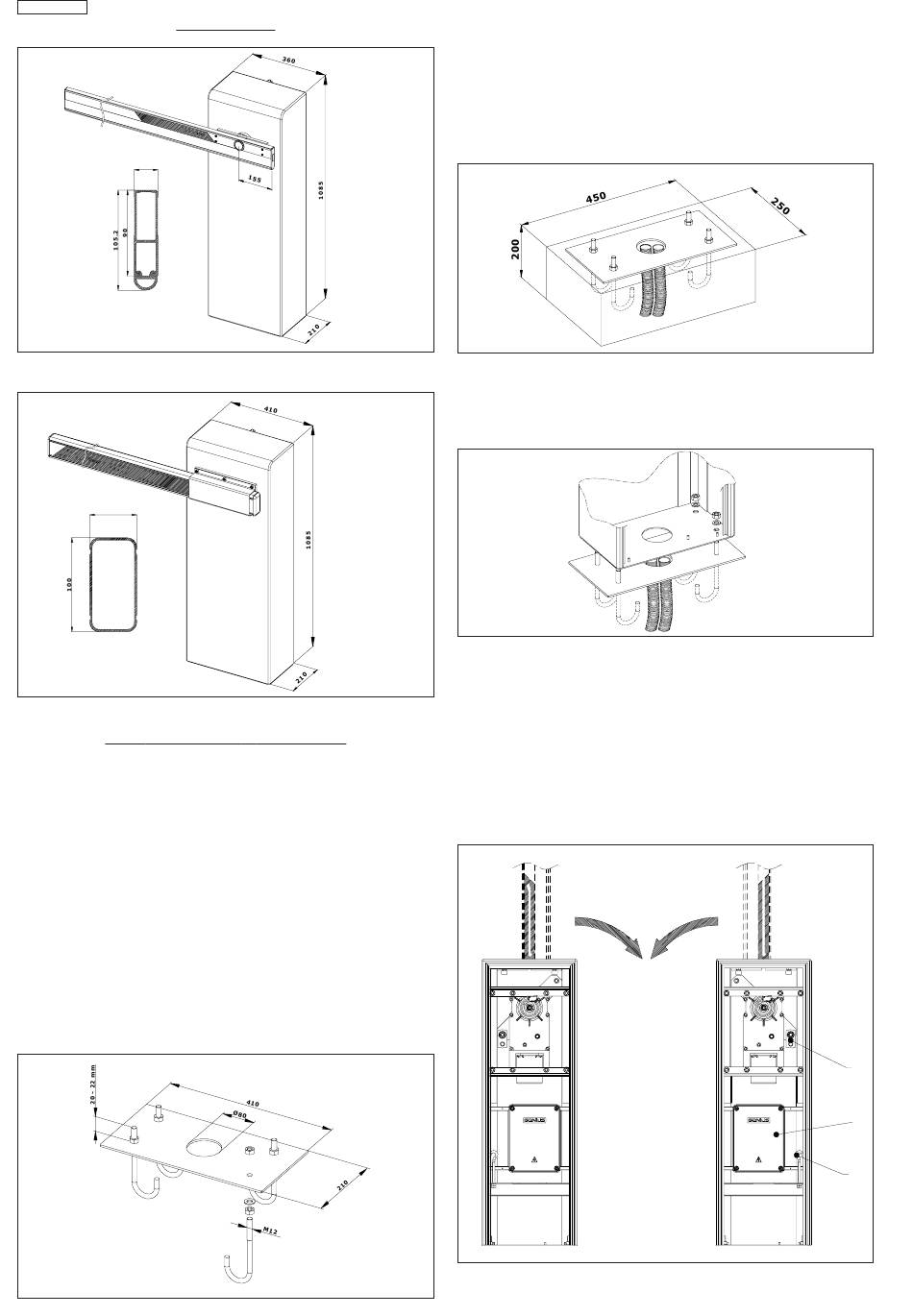

3.DIMENSIONS
SPIN 3 - 4
25
Les cotes sont exprimées en mm.
SPIN 6
50
Les cotes sont exprimées en mm.
4.INSTALLATION DE L'AUTOMATISME
4.1
VÉRIFICATIONS PRÉLIMINAIRES
Pour la sécurité et pour un fonctionnement correct de
l'automatisme, vérifier l'existence des conditions requises suivantes:
• la lisse pendant son mouvement ne doit absolument pas
rencontrer d'obstacles ni de câbles aériens de tension.
• les caractéristiques du terrain doivent garantir une tenue
adéquate de la base de fondation.
• dans la zone de creusement de la base on ne doit trouver ni
conduites ni câbles électriques.
• si le corps de la barrière se trouve exposé au passage de
véhicules, prévoir, là où cela est possible, des protecteurs
adéquats contre les chocs accidentels.
• vérifier l'existence d'une prise de terre efficiente pour le
raccordement du montant.
4.2.
SCELLAGE DE LA PLAQUE DE FONDATION
• assembler la plaque de fondation d'après la fig.5.
• réaliser une base de fondation d'après la fig.6 (référence au
terrain argileux).
• sceller la plaque de fondation d'après la fig.6 en prévoyant
une ou plus gaines pour le passage des câbles électriques.
• vérifier l'horizontalité parfaite de la plaque avec un niveau à
bulle.
• attendre que le béton prenne.
• dévisser les 4 écrous supérieurs qui seront utilisés par la suite
pour le fixation du montant.
Fig.3
4.3.
INSTALLATION MÉCANIQUE
• fixer le montant sur la plaque de fondation par l'intermédiaire
des quatre écrous fournis d'après la fig.7.
• considérer que le capot du montant doit normalement être
tourné vers l'intérieur de la propriété.
• disposer l'opérateur pour le fonctionnement manuel d'après
le chapitre 6.
Attention: L'automatisme est fourni disposé pour une installation
Fig.4
à gauche (fig.8 réf.A).
Pour transformer l'automatisme de gauche à droite (fig.8 réf. B),
agir comme suit:
• démonter le tirant réf.1 fig.8.
• déplacer la centrale de droite à gauche réf.2 fig.8.
• positionner le tirant réf.1 fig.8 dans le trou à droite de la cen-
trale.
• déplacer le disque de fixation du ressort, réf.3 fig.8, de l'axe
de gauche à celui de droite.
A
Fig.5
12
Fig.6
Fig.7
B
3
2
1
Fig.8
