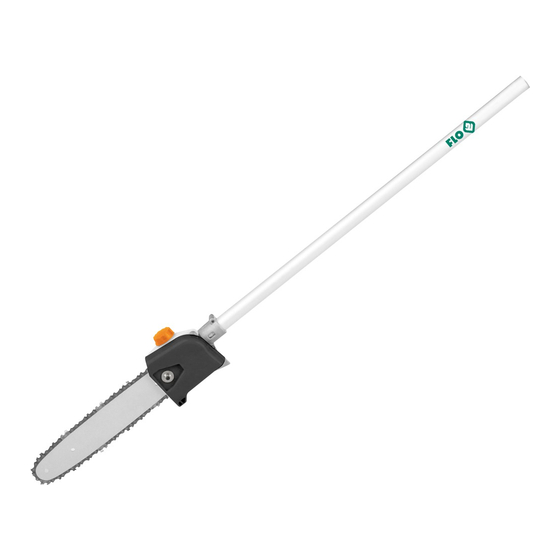

Flo 79755 Originalanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 27

Quicklinks

Diese Anleitung herunterladen
PL
WIELOFUNKCYJNA WYKASZARKA SPALINOWA
GB
MULTI-FUNCTION GASOLINE TRIMMER
MULTIFUNKTIONALES MOTORSENSE
D
МНОГОФУНКЦИОНАЛЬНАЯ МОТОКОСА
RUS
БАГАТОФУНКЦІОНАЛЬНА МОТОКОСА
UA
LT
DAUGIAFUNKCINIS BENZININĖ VEJAPJOVĖ
LV
DAUDZFUNKCIJU TRIMMERIS AR IEKŠDEDZES DZINĒJU
MULTIFUNKČNÍ BENZÍNOVÁ SEKAČKA
CZ
MULTIFUNKČNÉ BENZÍNOVÁ KOSAČKA
SK
H
MULTIFUNKCIÓS MOTOROS KASZA
RO
MULTIFUNCŢIONALĂ COSITOARE PE BENZINĂ
SEGADORA DE COMBUSTION MULTIUSOS
E
UWAGA! Przed pierwszym uruchomieniem urządzenia należy dokładnie zapoznać się
z tekstem instrukcji obsługi.
ATTENTION! Before the device is started for the first time, it is required to get ac-
quainted with the operating manual.
HINWEIS! Vor der ersten Inbetriebnahme des Gerätes muss man sich sehr genau mit dem Text
der Bedienanleitung vertraut machen!
ВНИМАНИЕ! Перед первым запуском мотокосы необходимо внимательно ознакомиться
с содержимым инструкции по эксплуатации.
УВАГА! Перед першим запуском мотокоси необхідно уважно ознайомитися з інструкцією
з експлуатації.
DĖMESIO! Prieš įrenginį paleidžiant pirmą kartą, būtina susipažinti su jos aptarnavimo instruk-
cijos nurodymais.
UZMANĪBU! Pirms ierīces pirmās iedarbināšanas lūdzam tieši iepazīties ar lietošanas instrukci-
jas tekstu.
UPOZORNĚNÍ! Před prvním uvedením zařízení do provozu je třeba důkladně se seznámit
se zněním návodu na obsluhu.
UPOZORNENIE! Pred prvým uvedením zariadenia do prevádzky je potrebné dôkladne sa oboz-
námiť so znením návodu na obsluhu.
FIGYELEM! A berendezés első beindítása előtt alaposan meg kell ismerni a kezelési útmutatót.
ATENŢIE! Înainte de a porni pentru prima dată aparatul trebuie să citiţi cu atenţie instrucţiunile
de utilizare.
¡ATENCIÓN! Antes de activar la herramienta por primera vez es menester leer cuidadosamente
el manual de usuario.
I N S T R U K C
J A
O R Y G I N A L N A
79755
1
