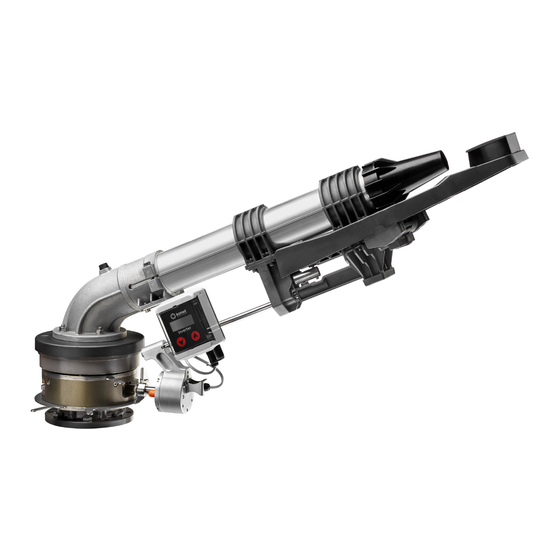

Komet Twin 101 Plus Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für Twin 101 Plus:
- Gebrauchsanweisung (40 Seiten) ,
- Installationsanleitung (2 Seiten)
Werbung
Quicklinks
Twin 101 Plus
Twin 140 Plus
Twin AP101 Plus
Twin AP140 Plus
Twin 160 Pro
Twin 202 Pro
English, Deutsch, Italiano, Français, Espanõl,
Português, Nederlands, Dansk, Svenska,
Norsk, Suomi, Magyar, Ελληνικα
T H E K O M E T A D V A N T A G E : I N N O V A T I O N W I T H I M P A C T
Technical Manual
TWIN
®
Operating instructions
Gebrauchsanweisung
Istruzioni d'uso
Instructions d'utilisation
Instrucciones de uso
Instruções de utilisação
Gebruikers instructies
Betjeningsvejledning
Handhavande instruktioner
Brukerveiledning
Käyttöohjeet
Kezelési útmutató
Οδηγιες λειτουργιας
Trouble shooting
Fehlersuche
Ricerca guasti
Recherche des pannes
Busca de los desperfectos
Identificação de defeitos
Probleem oplossing
Problemlösning
Felsökning
Feilsøking
Vian etsintä
Hibakeresés
Οδηγιες επιλυσης προβληματων
Spare parts
Ersatzteile
Ricambi
Pièces de rechange
Piezas de recambio
Peças de reposição
Onderdelen
Reservedele
Reservdelar
Reservedeler
Varaosat
Alkatrészek
Ανταλλακτικα
Service instructions
Service Anleitungen
Istruzioni di servizio
Instructions de service
Instrucciones de servicio
Instruções de serviço
Service instructies
Vedligeholdelsesinstruktioner
Service instruktioner
Serviceveiledning
Huolto-ohjeet
Szerviz útmutató
Οδηγιες συντηρησης
Werbung
Verwandte Anleitungen für Komet Twin 101 Plus
Inhaltszusammenfassung für Komet Twin 101 Plus
- Seite 1 Technical Manual TWIN ® Operating instructions Spare parts Twin 101 Plus Gebrauchsanweisung Ersatzteile Istruzioni d’uso Ricambi Twin 140 Plus Instructions d’utilisation Pièces de rechange Instrucciones de uso Piezas de recambio Twin AP101 Plus Instruções de utilisação Peças de reposição Gebruikers instructies...
- Seite 2 Operating Instructions | Twin 101-140 Plus - Twin 160-202 Pro Twin 101 - 140 Plus Twin 160 - 202 Pro Twin 101 - 140 Plus Twin 101 - 140 Plus Twin 160 - 202 Pro Twin 160 - 202 Pro...
- Seite 3 Operating Instructions | Twin 101-140 Plus - Twin 160-202 Pro Twin 101 - 140 Plus Twin 101 - 140 Plus Twin 160 - 202 Pro Twin 160 - 202 Pro Twin 101 - 140 Plus Twin 160 - 202 Pro Twin 101 - 140 Plus Transport...
- Seite 4 Operating Instructions English START-UP PROCEDURES 5. Rotation speed (Mod. 101 - 140): IMPORTANT (refer to drawings) The rotation speed selector on the side of the These instructions must be given to the operator. Be- drive arm allows to select from three rotation fore operating the TWIN big volume sprinkler, read 1.
-
Seite 5: Instructions D'utilisation
Istruzioni d‘uso Italiano OPERAZIONI PRELIMINARI 5. Velocità di rotazione - (Mod. 101 - 140): IMPORTANTE (vedi disegni) Tramite la leva selettore posta sul lato del brac- Queste istruzioni devono essere consegnate cio oscillante, si puo scegliere tra tre velocità di all’operatore. -
Seite 6: Instrucciones De Uso
Instrucciones de uso Español PROCESO PRELIMINAR 5. Velocidad de rotación - (Mod. 101 - 140): IMPORTANTE (ver dibujo) Operar en la leva selectora, situada al lado del Estas instrucciones deben ser entregadas al usuario. brazo oscilante permite seleccionar tres veloci- Antes de poner en marcha el aspersor TWIN, leer at- 1. - Seite 7 Gebruikers instructies Nederlands START PROCEDURE 5. Draaisnelheid - (Mod. 101 - 140): BELANGRIJK (zie Tekeningen) D.m.v. de draaisnelheid selectie knop aan de zijkant Deze instructies dienen in het bezit te zijn van de ge- van de bedieningsarm kunt u kiezen uit drie draaais- bruiker.
- Seite 8 Posisjon (0) - standard; hendelen i vertikal stilling Denne instruksjon må overleveres til brukeren. Posisjon (–) - saktere; hendelen framover Før Komet Twin vannkanon settes i drift, må drift- 1. Montering: Posisjon (+) - raskere; hendelen bakover sinstruksen leses nøye. Ta vare på instruksjonen for Dersom vannkanonen har flens, bruk den medle- framtidige spørsmål.
-
Seite 9: Kezelési Útmutató
Käyttöohjeet Suomi SADETTIMEN OTTAMINEN KÄYTTÖÖN Asento (O) - vakio: vipu pystysuorassa. TÄRKEÄÄ (katso piirroksia) Asento (–) - hidas: vipu käännetty eteenpäin. Asento (+) - nopea: vipu käännetty taaksepäin. Nämä ohjeet on annettava käyttäjälle. 1. Sadettimen asentaminen: Ennen TWIN sadetustykin käyttämistä lue nämä Jos sadetin on varustettu laipalla käytä... -
Seite 10: Οδηγίες Λειτουργίας
Οδηγίες Λειτουργίας ΕΛΛΗΝΙΚΑ ΔΙΑΔΙΚΑΣΙΕΣ ΕΚΚΙΝΗΣΗΣ 5. Ταχύτητα περιστροφής-(μοντέλα 101-140): ΠΡΟΣΟΧΗ (βλέπε σχέδιο) Ο ρυθμιστής της ταχύτητας περιστροφής στη μεριά του βραχίονα επιτρέπει την επιλογή τριών διαφορετικών Οι οδηγίες αυτές πρέπει να δίνονται στο χειριστή. 1. Τοποθέτηση του εκτοξευτήρα: Πριν χρησιμοποιήσετε το κανόνι TWIN, διαβάστε ταχυτήτων... - Seite 12 Spare Parts | Twin 101 Plus Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille B.00.0 Kit Housing/fl g. PC Kit Körper/Flansch PC Kit Corpo/fl g. PC...
- Seite 13 Spare Parts | Twin 101 Plus Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille F.00.2.P Kit Shift lever front PC Kit Gelenk vorne PC Kit Snodo anteriore PC Kit Déclenchement ant.
- Seite 14 Spare Parts | Twin 101 Plus Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille H.2.P Defl ector 36 Defl ektor 36 Defl ettore 36 Défl...
- Seite 16 Spare Parts | Twin 140 Plus Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille B.00.0 Kit Housing/fl g. PC Kit Körper/Flansch PC Kit Corpo/fl g. PC Kit Corps/bride PC 07010196 TW140-0-B00.0...
- Seite 17 Spare Parts | Twin 140 Plus Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille F.12 Cover for hub Deckel für Nabe Coprimozzo Couvercle pour moyeu 02010121 F.13 Plug shift lever front...
- Seite 18 Spare Parts | Twin 140 Plus Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille M.2.P Blade jet-breaker Schneide Strahlstörer Lama spartiacqua Lame brise-jet 02010427 TW140-0-M2.P M.3.P...
- Seite 20 Spare Parts | Twin AP101 Plus Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille B.00.0 Kit Housing/fl g. PC Kit Körper/Flansch PC Kit Corpo/fl g. PC Kit Corps/bride PC 07010196 TW101-0-B00.0...
- Seite 21 Spare Parts | Twin AP101 Plus Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille Dust ring Staubring Parapolvere Anneau antipoussière 04010393 TW101-0-F4 F.00.2.P.1 Kit Shift lever front PC Kit Gelenk vorne PC Kit Snodo anteriore PC Kit Déclenchement ant.
- Seite 22 Spare Parts | Twin AP101 Plus Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille H.00.0.P.1 Kit Drive arm CP Kit Schwingarm CP Kit Braccio oscillante CP Kit Bras oscillant CP 07010541 TW101-0-H00.0.P.1...
- Seite 24 Spare Parts | Twin AP140 Plus Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille B.00.0 Kit Housing/fl g. PC Kit Körper/Flansch PC Kit Corpo/fl g. PC Kit Corps/bride PC 07010196 TW140-0-B00.0...
- Seite 25 Spare Parts | Twin AP140 Plus Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille F.00.2.P.1 Kit Shift lever front PC Kit Gelenk vorne PC Kit Snodo anteriore PC Kit Déclenchement ant.
- Seite 26 Spare Parts | Twin AP140 Plus Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille H.1.P Drive arm Schwingarm Braccio oscillante Bras oscillant H.00.1.P Kit Defl ector Kit Defl...
-
Seite 27: Troubleshooting
Trouble Shooting | Twin 101-140 Plus - Twin AP101-AP140 Plus Trouble Shooting Possible cause Correction Nozzle damaged Replace nozzle SPRINKLER DOES NOT START UP Defl ector damaged Replace kit defl ector (see: 1, 2, 4, 5, 6, 10 ) Brake pads worn Replace kit brake SPRINKLER STOPS Bracket shaft damaged/bent... - Seite 28 Trouble Shooting | Twin 101-140 Plus - Twin AP101-AP140 Plus DRIVE ARM ALIGNMENT CONTROL CONTRÔLE DE L’ALIGNEMENT Control of the sprinkler after bad DU BRAS OSCILLANT fall or turnover of the cart. To control the alignment of the drive arm after Pour contrôler l’alignement du bras oscillant accidental damage, bad fall or turnover of the après un dégât accidentel, une chute sévère...
- Seite 29 Service | Twin 101-140 Plus - Twin AP101-AP140 Plus Never service the gun while in operation. Niemals am Regner Eingriffe während des Betriebes ausführen. Non eseguire operazioni sull’apparecchio in funzione. Ne pas faire d’interventions sur le canon en marche. Nunca efectuar trabajos sobre el cañon en marcha.
- Seite 30 Service | Twin 101-140 Plus - Twin AP101-AP140 Plus Bearing Hauptlager Corpo Cuscinetto Corps Roulement Cuerpo Cojinete Conjunto Rolamento Clean the surface well on both sides Oberfläche beidseitig gut reinigen Pulire bene la superficie su ambedue i lati Bien nettoyer la surface des deux côtés Bien limpiar ambos lados de la superficie Bem limpar os dos lados da superficie Brown...
- Seite 31 Service | Twin 101-140 Plus - Twin AP101-AP140 Plus 20 sec. Stretch O-Ring • O-Ring dehnen Stirare O-Ring • Etirer O-Ring Estirar O-Ring • Esticar O-Ring Drive arm / Barrel Schwingarm / Rohr Braccio oscillante / Tubo Bras oscillant / Fût Brazo oscilante / Tubo Balancim / Tubo...
- Seite 32 Service | Twin 101-140 Plus - Twin AP101-AP140 Plus Grease Fett Grasso Graisse Grasa Graxa...
- Seite 34 Spare Parts | Twin 160 Pro Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille A.00.4 Kit Housing Pro PC Kit Körper Pro PC Kit Corpo Pro PC Kit Corps Pro PC 07010533...
- Seite 35 Spare Parts | Twin 160 Pro Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille N.00.0 Kit Drive arm/lever PC Kit Schwingarm/Hebel PC Kit Braccio osc./leva PC Kit Bras oscillant/levier PC 07010238 TW160-0-N00.0...
- Seite 36 Spare Parts | Twin 160 Pro Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille P.36 Trip lever VA Schalthebel VA Leva scatto settore VA Levier déclenchement Inv.
- Seite 38 Spare Parts | Twin 202 Pro Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille A.00-4 Kit Housing Pro PC Kit Körper Pro PC Kit Corpo Pro PC Kit Corps Pro PC 07010533...
- Seite 39 Spare Parts | Twin 202 Pro Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille N.00.0 Kit Drive arm/lever PC Kit Schwingarm/Hebel PC Kit Braccio osc./leva PC Kit Bras oscillant/levier PC 07010238 TW202-0-N00.0...
- Seite 40 Spare Parts | Twin 202 Pro Part Number Artikel-Nummer Codice Articolo Référence Pièce ENGLISH DEUTSCH ITALIANO FRANCAIS Q.ty Stk. Neue Alte Q.tà Nuovo Vecchio Description Bezeichnung Denominazione Désignation Q.té Nouvelle Vieille P.36 Trip lever VA Schalthebel VA Leva scatto settore VA Levier déclenchement inv.
- Seite 41 Trouble Shooting | Twin 160-202 Pro Trouble Shooting Possible cause Correction Nozzle damaged Replace nozzle SPRINKLER DOES NOT START UP Defl ector damaged Replace kit defl ector (see: 1, 2, 4, 5) Brake pads worn Replace kit brake SPRINKLER STOPS Poor pressure Adjust pressure (see: 1, 2, 3, 4, 5, 6, 7, 8 )
- Seite 42 Service | Twin 160-202 Pro Never service the gun while in operation. Niemals am Regner Eingriffe während des Betriebes ausführen. Non eseguire operazioni sull’apparecchio in funzione. Ne pas faire d’interventions sur le canon en marche. Nunca efectuar trabajos sobre el cañon en marcha.
- Seite 43 Service | Twin 160-202 Pro Bearing Hauptlager Corpo Cuscinetto Corps Roulement Cuerpo Cojinete Conjunto Rolamento Grease Fett Grasso Graisse Grasa Graxa Drive arm / Barrel Schwingarm / Rohr Braccio oscillante / Tubo Bras oscillant / Fût Brazo oscilante / Tubo Balancim / Tubo...
- Seite 44 Service | Twin 160-202 Pro Grease Fett Grasso Graisse Grasa Graxa Grease Fett Grasso Graisse Grasa Graxa Drive arm Schwingarm Braccio oscillante Bras oscillant Brazo oscilante Balancim...
- Seite 45 Service | Twin 160-202 Pro...
- Seite 46 Service | Twin 160-202 Pro...
