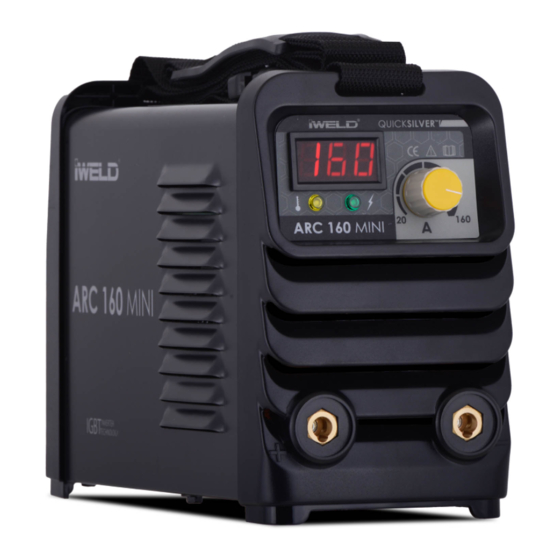

- Seite 1 CUTTING EDGE WELDING HASZNÁLATI UTASÍTÁS ARC 160 MINI IGBT technológiás, mikroprocesszor vezérlésű, egyenáramú hegesztő inverter EREDETI ÚTMUTATÓ...
- Seite 2 FIGYELEM! A hegesztés és vágás veszélyes üzem! Ha nem körültekintően dolgoznak könnyen bal- esetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért a műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa el fi gyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt! •...
- Seite 3 BEVEZETÉS FŐBB PARAMÉTEREK BEÜZEMELÉS MŰKÖDÉS ÓVINTÉZKEDÉSEK...
- Seite 4 Bevezető Köszönjük, hogy egy iWELD hegesztő vagy plazmavágó gépet választott és használ! Célunk, hogy a legkorszerűbb és legmegbízhatóbb eszközökkel támogassuk az Ön munkáját, legyen az otthoni barkácsolás, kisipari vagy ipari feladat. Eszközeinket, gé- peinket ennek szellemében fejlesztjük és gyártjuk. Minden hegesztőgépünk alapja a fejlett inverter technológia melynek előnye, hogy nagymértékben csökken a fő...
- Seite 5 Fő paraméterek ARC 160 MINI Cikkszám 8000ARC160M Inverter típusa IGBT Műanyg koffer Arc Force Állítható Arc Force Hot start Anti Stick CELL LT AWI (VRD) LT pulse Fázisszám Hálózati feszültség 230V AC±15% 50/60 Hz Max./effektív áramfelvétel...
- Seite 6 Beüzemelés 2-1. Hálózatra csatlakozás 1. Minden gép saját bemeneti áramvezetékkel rendelkezik. Megfelelő hálózati dugal- jon keresztül a földelt hálózatra kell csatlakoztatni! 2. Az áramvezetéket a megfelelő hálózati csatlakozóba kell bedugni! 3. Multiméterrel ellenőrizzük, hogy a feszültség megfelelő sávtartományban van-e. Kezelőpanel Negatív csatlakozó...
- Seite 7 2-3. Ellenőrzés 1. Ellenőrizzük, hogy a gép megfelelő módon legyen földelve! 2. Ellenőrizzük, hogy minden csatlakozás tökéletes legyen, különösen a gép földelése! 3. Ellenőrizzük, hogy elektródafogó és a testkábel kábelcsatlakozása tökéletes legyen! 4. Ellenőrizzük, hogy kimenetek polaritása megfelelő legyen! 5. Hegesztési fröccsenés tüzet okozhat, ezért ellenőrizze, hogy nincs-e gyúlékony anyag a munkaterületen! Működés 1.
- Seite 8 Óvintézkedések Munkaterület 1. A hegesztőkészüléket pormentes, korróziót okozó gáz, gyúlékony anyagoktól mentes, maxi- mum 90% nedvességtartalmú helyiségben használja! 2. A szabadban kerülje a hegesztést, hacsak nem védett a napfénytől, esőtől, hótól. A munkaterület hőmérséklete -10°C és +40°C között legyen! 3. Faltól a készüléket legalább 30 cm-re helyezze el! 4.
- Seite 9 MINŐSÉGI TANUSÍTVÁNY Forgalmazó: IWELD Kft. 2314 Halásztelek II. Rákóczi Ferenc út 90/B Tel: +36 24 532-625 info@iweld.hu www.iweld.hu ARC 160 MINI Termék: IGBT technológiás, mikroprocesszor vezérlésű egyenáramú elektróda hegesztő inverter Alkalmazott szabályok (1): almazott szabá EN 60204-1:2005 EN 60974-10:2014, EN 60974-1:2013 (1) Hivatkozás a jelenleg hatályos törvényekre, szabályokra és előírásokra.
-
Seite 11: Manual De Utilizare
CUTTING EDGE WELDING MANUAL DE UTILIZARE ARC 160 MINI Tehnologia IGBT, controlat de microprocesor Aparate de sudare cu electrod învelit MMA... - Seite 12 ATENTIE! Pentru siguranţa dumneavoastră şi a celor din jur, vă rugăm să citiţi acest manual înainte de instalarea şi utilizarea echipamentului. Vă rugăm să folosiţi echipament de protecţie în timpul sudării sau tăierii. Pentru mai multe detalii, consultaţi instrucţiunile de utilizare. •...
- Seite 13 PARAMETRII PUNEREA ÎN FUNCŢIUNE FUNCŢIONARE PRECAUŢII ÎNTREŢINERE...
- Seite 14 Introducere Vă mulţumim că aţi ales şi utilizaţi aparatul de sudare şi de tăiere iWELD! Scopul nos- tru este acela de a sprijini munca d-voastră prin cele mai moderne şi fi abile mijloace, fi e că este vorba de lucrări casnice de bricolaj, de sarcini industriale mici sau mari.
- Seite 15 Parametrii ARC 160 MINI Numar articol 8000ARC160M Tip invertor IGBT Carcasa din plastic Arc Force Reglabilă Arc Force Hot start Anti Stick CELL LT TIG (VRD) LT pulse Numărul de faze Tensiune de alimentare 230V AC±15% 50/60 Hz...
-
Seite 16: Punerea În Funcţiune
Punerea în funcţiune 2-1. Conexiune la reţea 1. Asiguraţi-vă că orifi ciul de admisie al aparatului nu este blocat sau acoperit pentru a evita ca sistemul de răcire să-şi piardă efi cienţa. 2. Conectaţi aparatul de sudură la sursa de alimentare potrivită în funcţie de cerinţele aparatului. 3. - Seite 17 2-3. Verifi care 1. Verifi caţi dacă aparatul este împământat în mod corespunzător! 2. Asiguraţi-vă că toate conexiunile să fi e perfect. 3. Verifi caţi conexiunile prin cablu de electrozi, clasti şi pistoletul MIG-MAG să fi e perfect! 4. Asiguraţi-vă că polaritatea este ieşirile corecte! 5.
-
Seite 18: Măsuri De Precauţie
Măsuri de precauţie Spaţiul de lucru 1. Aparatul de sudare se va utiliza într-o încăpere fără praf, fără gaze corozive, fără materiale infl amabile, cu conţinut de umiditate de maxim 90%. 2. Se va evita sudarea în aer liber, cu excepţia cazurilor în care operaţiunea este efectuată ferit de razele solare, de ploaie, de căldură;... - Seite 19 CERTIFICAT DE CALITATE Furnizorul: IWELD Ltd. 2314 Halásztelek Strada II. Rákóczi Ferenc nr. 90/B Tel: +36 24 532-625 info@iweld.hu www.iweld.ro ARC 160 MINI Produsul: Tehnologia IGBT, controlat de microprocesor Aparate de sudura MMA Standardele aplicate (1): ndardele aplic EN 60204-1:2005 EN 60974-10:2014, EN 60974-1:2013 (1) Referire la legile, standardele şi normativele afl...
-
Seite 21: Návod K Obsluze
CUTTING EDGE WELDING NÁVOD K OBSLUZE ARC 160 MINI IGBT technologie, mikroprocesorem ovládaný MMA svařovací invertor... -
Seite 22: Nebezpečí Požáru
ATENTIE! Svařování a řezání může být nebezpečné pro obsluhu stroje i osoby v okolí stroje nebo pracoviště, pokud je stroj nesprávně používaný. Proto musí být svařování / řezání pro- váděno za přísného dodržování všech příslušných bezpečnostních předpisů. Přečtěte si prosím před instalací a provozem stroje pečlivě tento návod k obsluze. ●... - Seite 23 PARAMETRII INSTALACE PROVOZ OPATŘENÍ ÚDRŽBA...
- Seite 24 Úvod Především Vám děkujeme, že jste si vybrali naši svářečku. Svařování pomocí moderní technologie a vysoko-frekvenčního měniče, výkonného IGBT usměrňovače proudu, a výstupního PWM stejnosměrného proudu značně snižuje hmotnost a rozměry hlavního transformátoru a zvyšuje účinnost o 30 %. Účinnost stroje může dosáhnout až 85 %, což má za následek 30% úsporu energie ve srovnání...
- Seite 25 Parametrii ARC 160 MINI Obj. č. 8000ARC160M IGBT Typ invertoru kufr plastový Arc Force Nastavitelný Arc Force Hot start Anti Stick CELL LT AWI (VRD) LT pulse Počet fází Připojení 230V AC±15% 50/60 Hz Vstupnỳ...
- Seite 26 Instalace 2-1. Připojení 1. Každý stroj má svůj vlastní hlavní napájecí kabel, který musí být připojen k elektrické síti přes uzemněnou přípojku na pravé straně invertoru! 2. Napájecí kabel musí být zapojen do vhodné zásuvky! 3. Zkontrolujte, zda je průřez kabelu dostatečný. Ovládací...
- Seite 27 2-3. Kontrola 1. Ujistěte se, že je stroj správně uzemněn! 2. Ujistěte se, že jsou všechna spojení řádná, zejména uzemnění stroje! 3. Zkontrolujte, zda je kabel elektrody řádně připojený! 4. Ujistěte se, že je polarita výstupů správná! 5. Rozstřik během svařování může způsobit požár, takže se ujistěte, že nejsou v okolí žádné hořlavé materiály! Provoz 1.
- Seite 28 Opatření Pracoviště 1. Zajistěte, aby bylo pracoviště suché, chráněné před přímým sluncem, prachem, korozivními plyny, maximální vlhkost vzduchu 80 % a okolní teplota v rozmezí -10 °C až +40 °C. 2. Mezi svářecím invertorem a zdí musí být volný prostor minimálně 1 metr. 3.
-
Seite 29: Ce - Prohlášení O Shodě
CE - Prohlášení o shodě Výrobce: IWELD Ltd. II. Rákóczi Ferenc 90/B 2314 Halásztelek Hungary Tel: +36 24 532-625 Fax: +36 24 532-626 ARC 160 MINI Výrobek: IGBT technologie, mikroprocesorem ovládaný MMA svařovací invertor Použité normy (1): užité normy (1) EN 60204-1:2005 EN 60974-10:2014, EN 60974-1:2013 (1) Odkazy na zákony, pravidla a předpisy je třeba chápat jako vztahující... -
Seite 31: Návod Na Obsluhu
CUTTING EDGE WELDING NÁVOD NA OBSLUHU ARC 160 MINI Mikroprocesorom riadený MMA zvárací invertor s IGBT technológiou... - Seite 32 POZOR! Zváranie a rezanie môže byť nebezpečné pre používateľa stroja i osoby v okolí stroje. V prípade keď je stroj nesprávne používaný môže spôsobiť nehodu. Preto pri používaní musia byť prísne dodržané všetky príslušné bezpečnostné predpisy. Pred prvým zapnu- tím stroja si pozorne prečítajte tento návod na obsluhe. ●...
- Seite 33 HLAVNÉ PARAMETRE INŠTALÁCIA PREVÁDZKA OPATRENIA ÚDRŽBA...
- Seite 34 ÚVOD V prvom rade sa chceme poďakovať, že ste si vybrali IWELD zváracie alebo rezacie zariadenia. Naším cieľom je podporovať Vašu prácu s najmodernejšími a spoľahlivými nástrojmi pre domáce aj priemyselné použitie. V tomto duchu teda vyvíjame naše zariadenia a nástroje. Všetky naše zváracie a rezacie zariadenia sú na báze pokročilej invertoro- vej technológie, pre zníženie hmotnosti a rozmerov hlavného transformátora.
-
Seite 35: Hlavné Parametre
Hlavné parametre ARC 160 MINI Obj. č. 8000ARC160M Typ invertoru IGBT Kufor plastový Arc Force Nastaviteľný Arc-Force Hot start Anti Stick CELL Lift TIG (VRD) Lift TIG pulz Počet fáz Napájacie napätie 230V AC±15% 50/60 Hz Max. - Seite 36 Inštalácia 2-1. Sieťové napájanie 1. Každý stroj má svoj vlastný hlavný napájací kábel, ktorý musí byť pripojený do elektrickej siete cez zemnej prípojky na pravej strane invertoru! 2. Napájací kábel musí byť zapojený do vhodnej zásuvky! 3. Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku! Ovládací...
- Seite 37 2-3. Kontrola 1. Uistite sa, že stroj je správne uzemnený! 2. Uistite sa, že všetky pripojenia sú bezchybné, najmä uzemnenie stroja! 3. Skontrolujte, či je zvárací kábel a držiak elektród riadne pripojený! 4. Skontrolujte, či je polarita výstupu správna! 5. Rozstrek pri zváraní môže spôsobiť požiar, preto sa uistite, že v okolí nie sú prítomné horľavé látky! Prevádzka 1.
- Seite 38 Opatrenia Pracovisko Zaistite, aby pracovisko bolo suché, chránené pred priamym slnečným žiarením, prachom a koróznym plynom. Maximálna vlhkosť vzduchu musí byť pod 80 % a teplota okolia v rozmedzí -10 °C až +40 °C. Bezpečnostné požiadavky Zvárací invertor poskytuje ochranu pred nadmerným napätím, prúdom a prehriatím. Keď nastane niektoré...
- Seite 39 VYHLÁSENIE O ZHODE CERTIFIKÁT CE Výrobca: IWELD Ltd. II. Rákóczi Ferenc 90/B 2314 Halásztelek Maďarsko Tel: +36 24 532-625 info@iweld.hu www.iweld.hu ARC 160 MINI Výrobok: Mikroprocesorom riadený MMA zvárací invertors IGBT technológiou Plne zodpovedá normám:(1) e zodpovedá n EN 60204-1:2005 EN 60974-10:2014, EN 60974-1:2013 (1) Odkazy k zákonom, pravidlám a predpisom sú...
- Seite 41 CUTTING EDGE WELDING BEDIENUNGSANLEITUNG ARC 160 MINI IGBT Technologie, gesteuert von Mikroprozessor Schweißapparate E-Hand...
- Seite 42 ACHTUNG! Für Ihrer Sicherheit und der Sicherheit der Personen aus Ihrer Umgebung bitten wir Sie, sie sollen diese Bedienungsanleitungen vor dem Installieren und der Benutzung der Ausrüstung lesen. bitte benutzen Sie die Schutzausrüstungen während der Schweiß- und Schneidearbeiten. Für mehrere Details lesen die die Benutzungsanleitungen. ●...
-
Seite 43: Vorsichtsmaßnahmen & Instandhal- Tung
EINLEITUNG TECHNISCHEN DATEN INBETRIEBNAHME & EINSTELLUNG BETRIEB VORSICHTSMAßNAHMEN & INSTANDHAL- TUNG... - Seite 44 Einleitung Danke, dass Sie sich für eine iWELD Schweißmaschine oder Plasmaschneidanlage entschieden haben! Unser Ziel ist, Ihnen die aktuellsten und zuverlässigsten Werkzeuge zur Verfügung zu stellen, um Ihre Arbeit zu unterstützen, sei es hausgemacht, handwerklich oder indust- riell. Wir entwickeln und fertigen unsere Geräte und Maschinen in diesem Sinne.
- Seite 45 Parameter ARC 160 MINI Artikelnummer 8000ARC160M Inverter typ IGBT Kunststoff koffer Arc Force Einstellbare Arc Force Hot start Anti Stick CELL LT WIG (VRD) LT pulse Phasenzahl Eingangsspannung 230V AC±15% 50/60 Hz Max./Eff. Eingangsstrom 30A / 17.7A...
- Seite 46 Inbetriebnahme & Einstellung 2-1. Anschaltung zum Versorgungsnetz 1. Versichern Sie sich, dass der einlass des Apparates nicht blockiert oder bedeckt ist, um die Beschädigung des Kühler zu vermeiden. 2. Anschalten des Schweißapparates zum Versorgungsnetz gemäß den Anforde- rungen des Apparates. 3.
-
Seite 47: Betrieb
2-3. Überprüfungen 1. Versichern Sie sich, dass der Apparat entsprechend auf dem Boden positioniert ist. 2. Versichern Sie sich, dass alle Anschlüsse perfekt sind, am meisten die Erdung des Schweißapparates! 3. Überprüfen Sie, ob der Anschluss des Kabels mit der Elektrode gut angeschlossen ist! 4. -
Seite 48: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen Arbeitsplatz 1. Der Schweißapparat wird in einem Raum ohne Staub, korrosiven Gasen, brennbare Materialien benutzt, welches eine Feuchtigkeit von höchstens 90% haben soll. 2. Das Schweißen im Freien muss vermieden werden, mit Ausnahme der Fälle in welchen Die Ar- beiten geschützt von Sonnenstrahlen, Regen, Hitze durchgeführt werden;... -
Seite 49: Konformitätserklärung
CUTTING EDGE WELDING KONFORMITÄTSERKLÄRUNG Lieferant: IWELD Ltd. 2314 Halásztelek II. Rákóczi Ferenc strasse 90/B Tel: +36 24 532-625 info@iweld.hu www.iweld.hu ARC 160 MINI Produkt: IGBT-Technologie, Mikroprozessorgesteuerter E-Hand Schweißinverter Angewendte Standards(1): gewendte Stand EN 60204-1:2005 EN 60974-10:2014, EN 60974-1:2013 Das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie... - Seite 51 CUTTING EDGE WELDING MANUALE D’UTILIZZO ARC 160 MINI Tecnologia IGBT, microprocessore controllato MMA Welding Inverter...
- Seite 52 ATTENZIONE! La saldatura è un processo pericoloso. L’operatore e le altre persone presenti nell’area di lavoro devono seguire le seguenti regole di sicurezza e sono obbli- gate ad indossare gli idonei dispositivi di sicurezza individuali. • Lo spegnimento dell’apparecchio durante la fase di lavo- ro può...
-
Seite 53: Installazione
INTRODUZIONE PRINCIPALI PARAMETRI INSTALLAZIONE OPERAZIONI PRECAUZIONI /MANUTENZIONE... - Seite 54 Boiler, Pressure Vessel, etc… Grazie per aver scelto i nostri prodotti, e per trasmetterci le vostre impressioni e sugge- rimenti al fi ne di migliorare i nostri generatori ed il servizio. IWELD Kft. 2314 Halásztelek II. Rákóczi Ferenc út 90/B Tel: +36 24 532 625 info@iweld.hu...
- Seite 55 Principali parametri ARC 160 MINI Art No 8000ARC160M IGBT Tipo inverter Custodia in plastica Arc Force Arc Force Regolabile Hot start Anti Stick CELL LT WIG (VRD) LT pulse Phasenzahl Eingangsspannung 230V AC±15% 50/60 Hz Max./Eff.
-
Seite 56: Installation
Installation 2-1. Collegamento alla rete 1. Ogni macchina ha un proprio cavo di alimentazione primario, deve essere collega- to alla rete tramite una presa di corrente con messa a terra. 2. Il cavo di alimentazione deve essere collegato a una presa di corrente appropriata. 3. - Seite 57 2-3. Verifi che 1. Verifi care la corretta messa a terra Verifi care che tutte le connessioni siano salde e correttamente serrate Verifi care che la polarità selezionata sia corretta in base all’elettrodo da utilizzare Assicurarsi non ci siano materiali infi ammabili nelle vicinanze. Le proiezioni di saldatura potrebbero provocare incendi Operazioni 1.
-
Seite 58: Requisiti Di Sicurezza
PRECAUZIONI Postazione di lavoro 1. Mantenere l’impianto pulito e libero da polveri metalliche al suo interno. 2. Nel caso venga utilizzato all’aperto, assicurarsi non venga colpito da raggi solari diretti, pioggia o neve. La temperatura nell’ambiente di lavoro non deve uscire dal range -10°C - +40°C. - Seite 59 CERTIFICATE OF EUROPEAN STANDARD Manufacturer: IWELD Ltd. 2314 Halásztelek II. Rákóczi Ferenc street 90/B Tel: +36 24 532-625 info@iweld.hu www.iweld.hu ARC 160 MINI Item: IGBT Technology, Microprocessor controlled MMA Welding Inverter Applied Rules (1): plied Rules (1): EN 60204-1:2005 EN 60974-10:2014,...
- Seite 61 CUTTING EDGE WELDING USER’S MANUAL ARC 160 MINI IGBT Technology, Microprocessor controlled MMA Welding Inverter...
-
Seite 62: Fire Hazard
WARNING! Welding is a dangerous process! The operator and other persons in the working area must follow the safety instructions and are obliged to wear proper Personal Protection Items. Always follow the local safety regulations! Please read and understand this instruction manual carefully before the installation and operation! •... - Seite 63 MAIN PARAMETERS INSTALLATION OPERATION CAUTIONS MAINTENANCE...
- Seite 64 Introduction First of all, thank you for choosing an IWELD welding or cutting machine! Our mission is to support your work with the most up-to-date and reliable tools both for DIY and industrial application. We develop and manufacture our tools and machines in this spirit.
- Seite 65 The main parameter ARC 160 MINI Art. Nr. 8000ARC160M IGBT Inverter Type Plastic Case Arc Force Adjustable Arc Force Hot start Anti Stick CELL LT TIG (VRD) LT pulse Phase Number Rated input Voltage 230V AC±15% 50/60 Hz...
- Seite 66 Installation 2-1. Power Connection 1 Each machine has its own primary power cable, it must be connected to the mains through a grounded power outlet on the right! 2 Power cable must be plugged into an appropriate power outlet! 3 Multimeter to check that there is power band in right. Operation panel “-”...
-
Seite 67: Operation
2-3. Checking 1. Make sure the machine is properly grounded! 2. Make sure that all connections are perfect, especially grounding of the machine! 3. Check that the electrode cable connection to be perfect! 4. Make sure that the polarity is correct outputs! 5. -
Seite 68: Maintenance
Precautions Workspace 1. Welding equipment free of dust, corrosive gas, non-fl ammable materials, up to 90% humidity for use! 2. Avoid welding outdoors unless protected from direct sunlight, rain, snow, work area tempera- ture must be between -10 °C and +40°C. 3. - Seite 69 CERTIFICATE OF EUROPEAN STANDARD Manufacturer: IWELD Ltd. 2314 Halásztelek II. Rákóczi Ferenc street 90/B Tel: +36 24 532-625 info@iweld.hu www.iweld.hu ARC 160 MINI Item: IGBT Technology, Microprocessor controlled MMA Welding Inverter Applied Rules (1): plied Rules (1): EN 60204-1:2005 EN 60974-10:2014,...
- Seite 71 érvényesíthetőek. A fogyasztó jótállási igényét a vállalkozásnál érvényesítheti. 2. Kiterjesztett garancia Az IWELD Kft. a Forgalmazókkal együttműködve, 2 év időtartamra kiterjeszti a kellékszavatossági kötelezettségét a következők- ben felsorolt hegesztőgépekre: minden GORILLA hegesztőgép, ARC 160 MINI, HEAVY DUTY 250 IGBT, HEAVY DUTY 315 IGBT...
-
Seite 72: Jótállási Jegy
Forgalmazó: JÓTÁLLÁSI JEGY IWELD KFT. 2314 Halásztelek II. Rákóczi Ferenc út 90/B Tel: +36 24 532-625 Fax: +36 24 532-626 Sorszám: ........típusú............gyári számú ..................termékre a vásárlástól számított 24 hónapig kötelező jótállást vállalunk a jogszabály szerint. A jótállás lejárta után 3 évig bizto- sítjuk az alkatrész utánpótlást. -
Seite 73: Certifi Cat De Garanţie
Distribuitor: Certifi cat de garanţie IWELD KFT. 2314 Halásztelek Str. II.Rákóczi Ferenc 90/B Ungaria Tel: +36 24 532-625 Fax: +36 24 532-626 Număr: ........tipul............număr de serie ..................necesare sunt garantate timp de 24 luni de la data de produse de cumpărare, în conformitate cu legea. La trei ani după... - Seite 74 www.iweld.hu...
